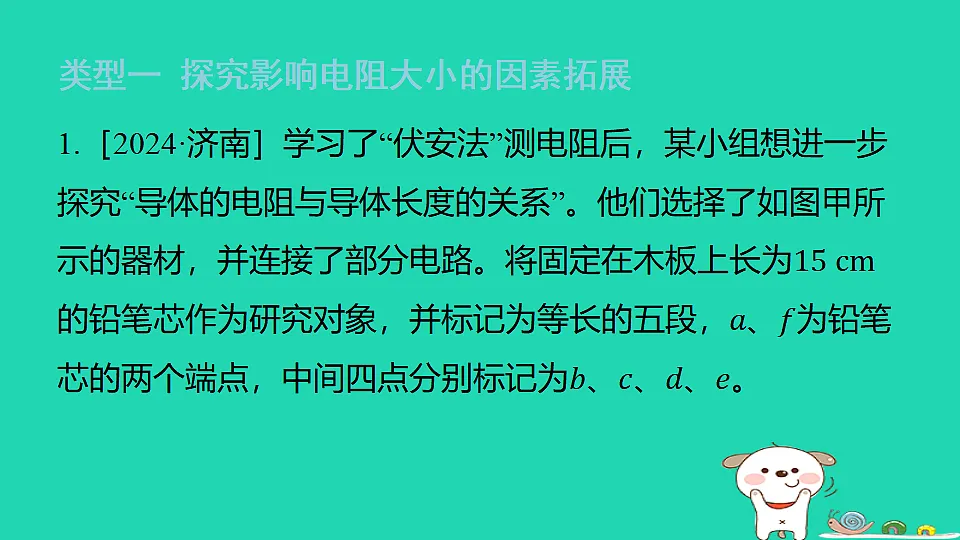

类型一 探究影响电阻大小的因素拓展

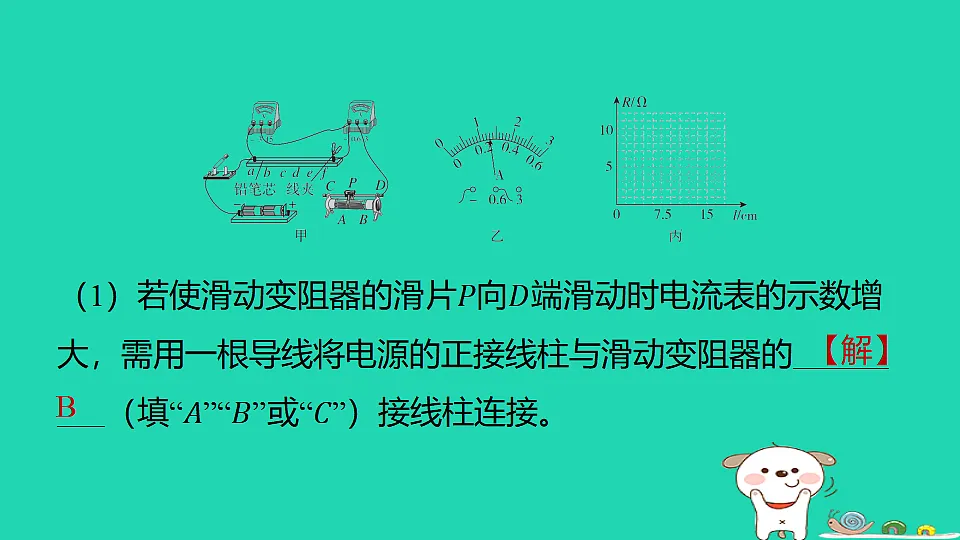

【解】B

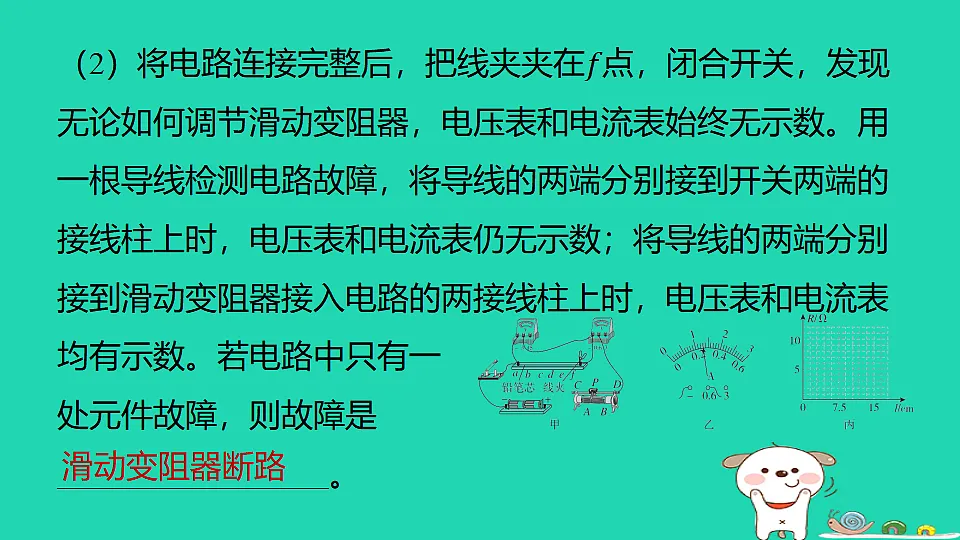

滑动变阻器断路

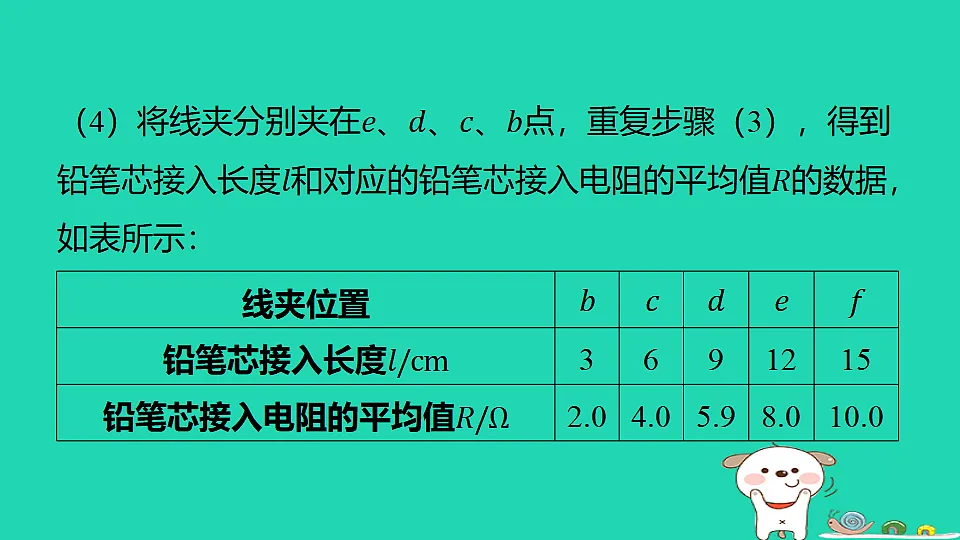

（3）该小组排除故障后继续实验，闭合开关后快速记录电流表和电压表的示数，然后立即断开开关。电流表的示数如图乙所示，该示数为_____A。调节滑动变阻器，多次测量并计算出电阻的平均值。

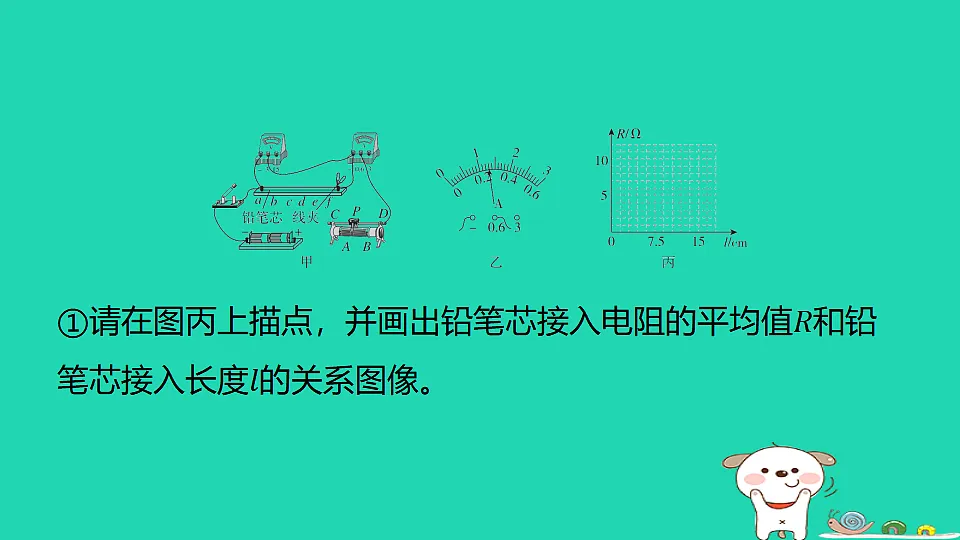

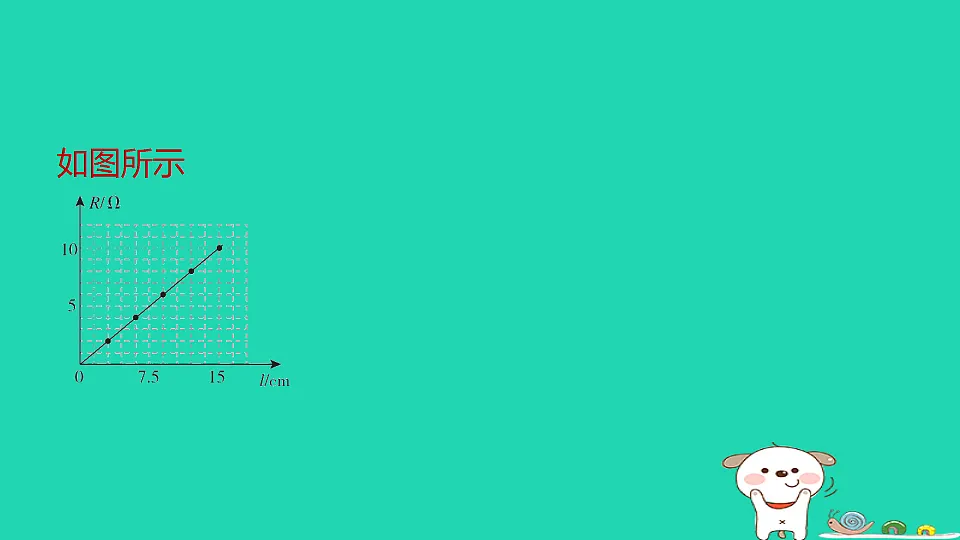

②通过分析图像可得实验结论：在材料和横截面积一定的条件下，__________________。
（5）在实验评估环节，有的同学认为，只通过对铅笔芯电阻与其长度的探究得到的结论具有偶然性，为了使证据更充分，接下来还应该__________________________。
用不同的导体进行多次实验
类型二 探究电流与电压、电阻关系实验的评估
①根据图甲的实物电路，请在虚线框中画出对应的电路图。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时________（填“电流表”或“电压表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图乙、丙所示，请将示数填入表中。
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是_________________________________。
类型三 “缺表”测电阻
（1）用笔画线代替导线，将图甲电路连接完整。
（2）检查无误后，闭合开关，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压，造成这一故障的原因可能是小灯泡______（填“断路”或“短路”）。
（4）小红认为不能利用图甲的装置探究电流与电压的关系，理由是______________________________________________。
小灯泡的电阻随温度的增大而增大，不能保持一定
【点拨】探究电流与电压的关系时，需要控制与电压表并联的电阻的阻值不变，小灯泡灯丝的电阻是变化的，所以不能完成实验探究。
