物理苏科版（2024）四、欧姆定律的应用习题ppt课件

这是一份物理苏科版（2024）四、欧姆定律的应用习题ppt课件，共22页。

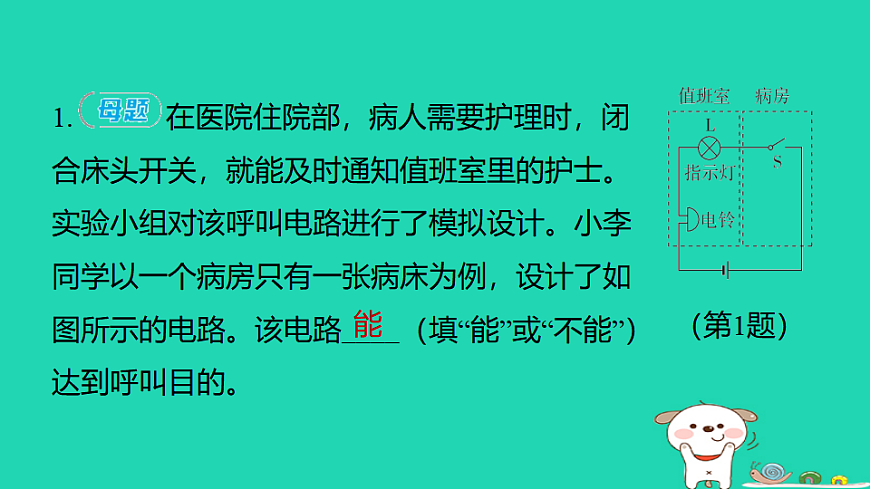

1. 在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。实验小组对该呼叫电路进行了模拟设计。小李同学以一个病房只有一张病床为例，设计了如图所示的电路。该电路____（填“能”或“不能”）达到呼叫目的。

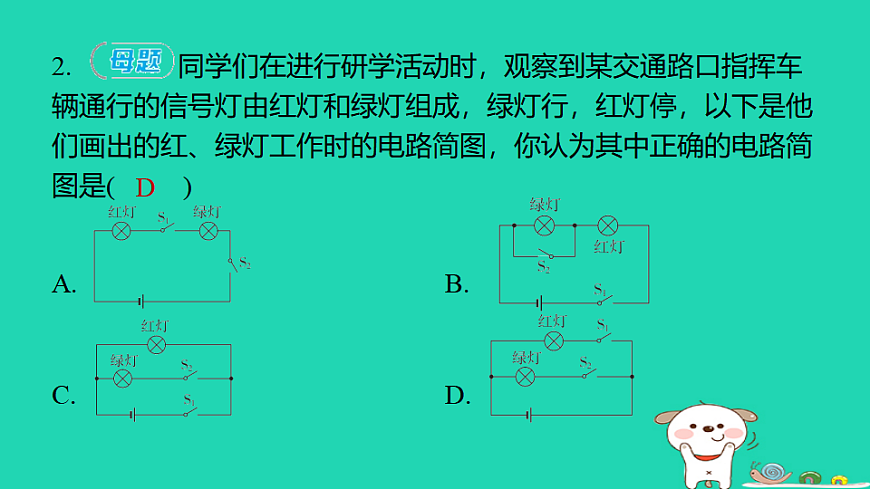

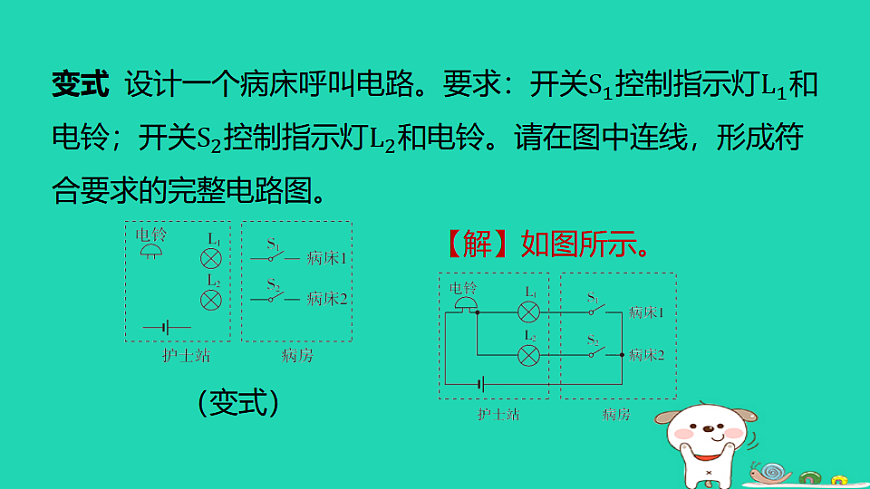

2. 同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯组成，绿灯行，红灯停，以下是他们画出的红、绿灯工作时的电路简图，你认为其中正确的电路简图是( )
A. B. C. D.

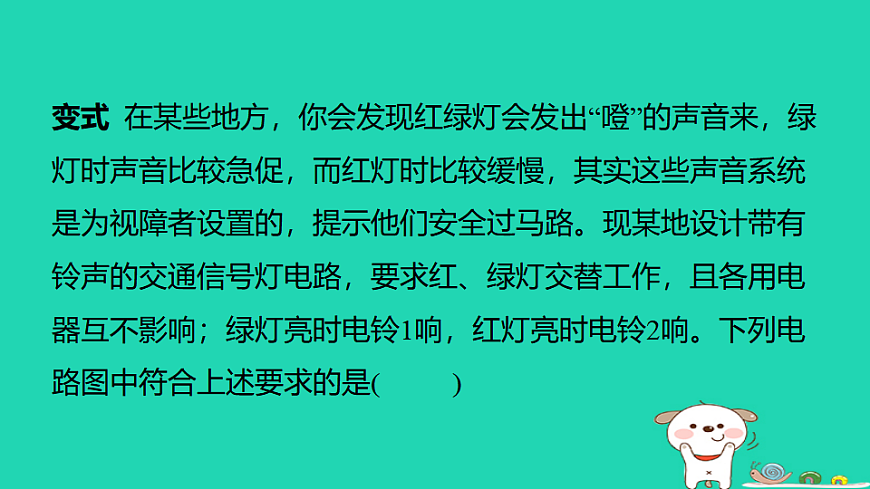

变式 在某些地方，你会发现红绿灯会发出“噔”的声音来，绿灯时声音比较急促，而红灯时比较缓慢，其实这些声音系统是为视障者设置的，提示他们安全过马路。现某地设计带有铃声的交通信号灯电路，要求红、绿灯交替工作，且各用电器互不影响；绿灯亮时电铃1响，红灯亮时电铃2响。下列电路图中符合上述要求的是( )
A. B. C. D.
A.
B.
C. D.

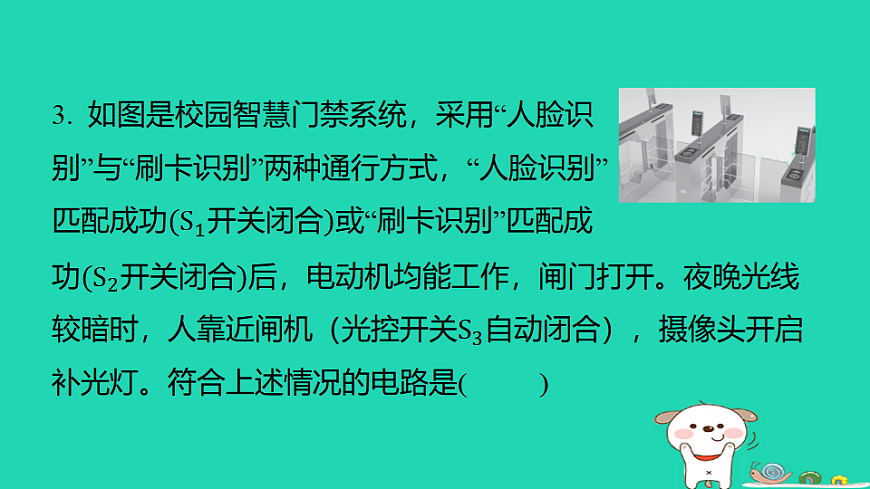

4. 校门外的十字路口经常出现交通拥堵现象，为了缓解拥堵，初三物理组刚刚为该十字路口设计了一组红绿灯电路，如图所示，简易模拟交通信号灯电路的一部分。下列分析正确的是( )
A. 当单刀多掷开关接到接线柱“1”时，共有2个灯会亮B. 当单刀多掷开关接到接线柱“3”时，南北方向可以通行C. 单刀多掷开关应该在三个接线柱间等时自动切换D. 这个电路可能导致4个黄灯同时亮，与现实情况不符
【点拨】当单刀多掷开关接到接线柱“1”时，东南角的红、绿和西北角的红、绿灯亮，其他都被短路，A错误；当单刀多掷开关接到接线柱“3”时，南北方向的两个红灯亮，不
能通行，B错误；单刀多掷开关接到接线柱 “2”时，南北、东西方向的黄灯都亮起，都不能通行，故三个接线柱间等时自动切换不合适，C错误；单刀多掷开关接到接线柱“2” 时导致4个黄灯同时亮，与现实情况不符，D正确。
A. B. C. D.
6.［2024·淮安校级期中］在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是___（填字母）。
A. 护士工作很忙，要用多种信号提醒B. 能够确定呼叫发出的位置C. 呼叫信号强弱合适D. 值班室是否有护士值班
【点拨】设计呼叫电路时，需要护士确定呼叫发出的位置，由于护士的工作较多，所以设计电路
（2）小李同学以一个病房只有一张病床为例，设计了如图甲所示的电路。该电路能不能达到呼叫目的？答：____。
【点拨】图甲中，一个病房只有一张病床，所以只要闭合开关，铃响灯亮，能达到呼叫目的。
能够确定发出呼叫的床位
