初中物理苏科版（2024）九年级上册（2024）四、欧姆定律的应用习题ppt课件

这是一份初中物理苏科版（2024）九年级上册（2024）四、欧姆定律的应用习题ppt课件，共37页。PPT课件主要包含了第1题，第2题，第3题，第4题，第5题，第6题等内容，欢迎下载使用。

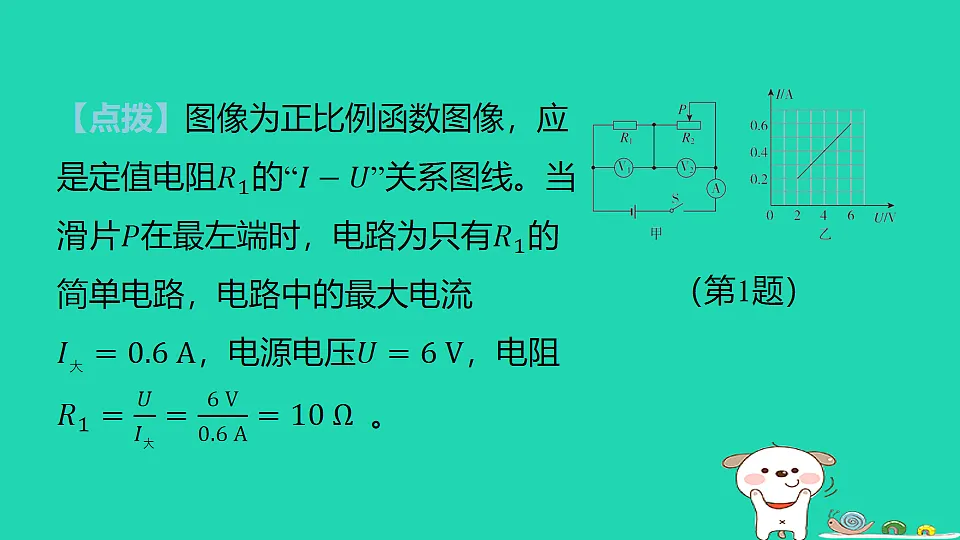

分析电路图像，一要有关键点意识，即分析图像端点、交点坐标的含义；二要有对应意识，即将图像坐标、图像变化规律与电路变化作对应分析。

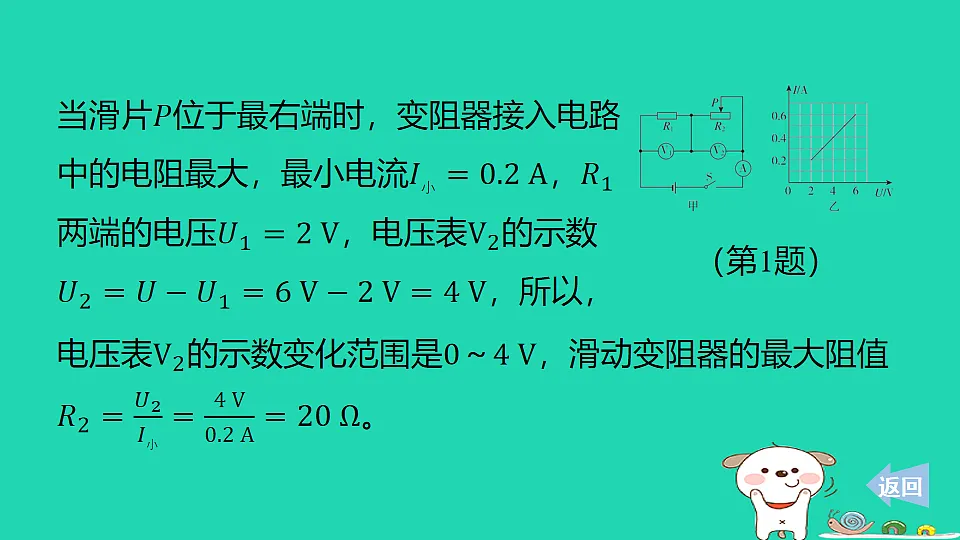

当滑动变阻器的滑片处于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，由
（2）保持电源电压不变，将两灯泡的连接方式改为并联（如图丙所示），求此时电流表的示数。
