初中物理苏科版（2024）九年级上册（2024）五、串、并联电路的特点习题ppt课件

这是一份初中物理苏科版（2024）九年级上册（2024）五、串、并联电路的特点习题ppt课件，共22页。
类型一 家庭简单电路的设计

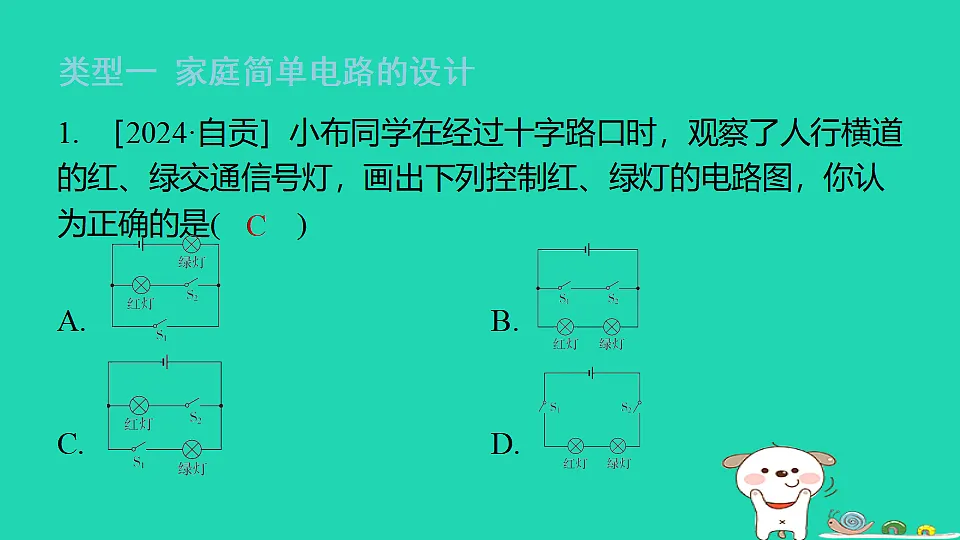

1. ［2024·自贡］小布同学在经过十字路口时，观察了人行横道的红、绿交通信号灯，画出下列控制红、绿灯的电路图，你认为正确的是( )
A. B. C. D.

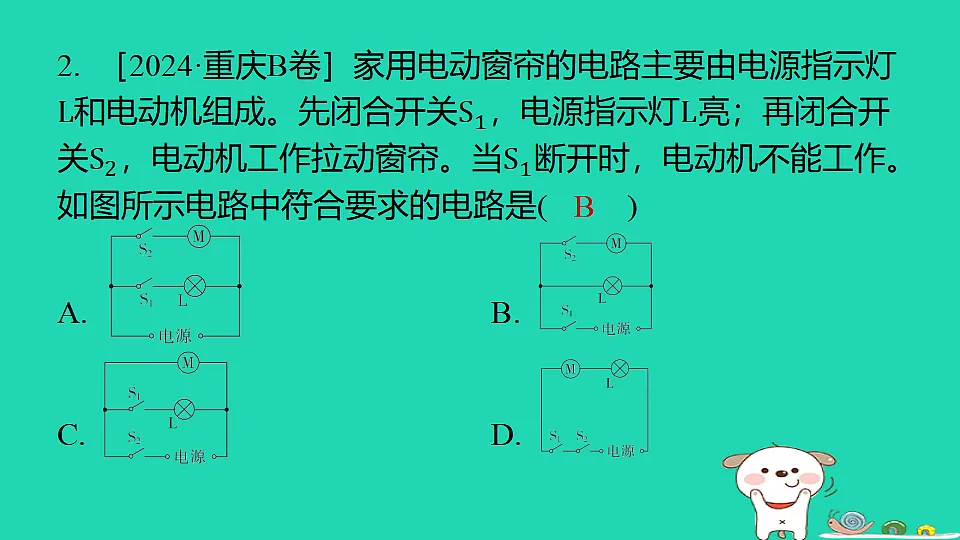

A. B. C. D.

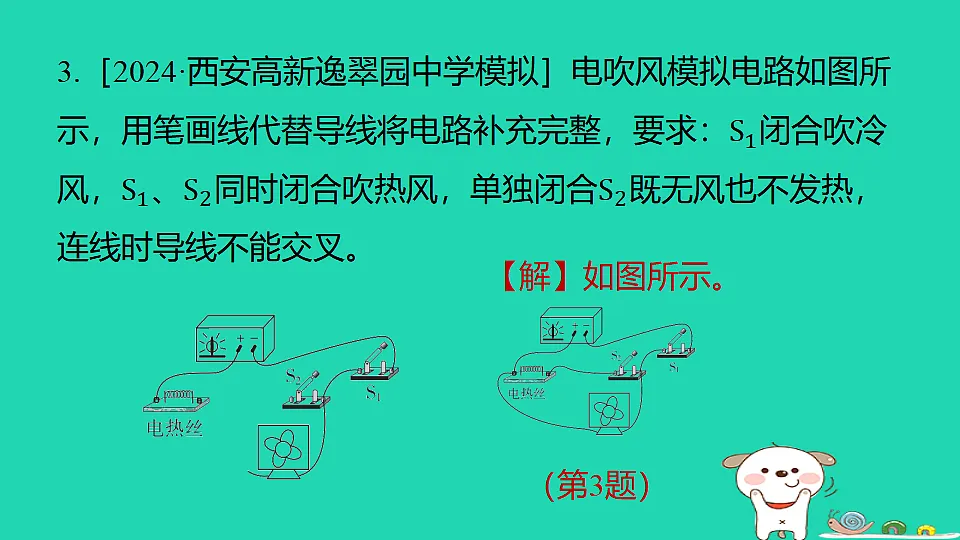

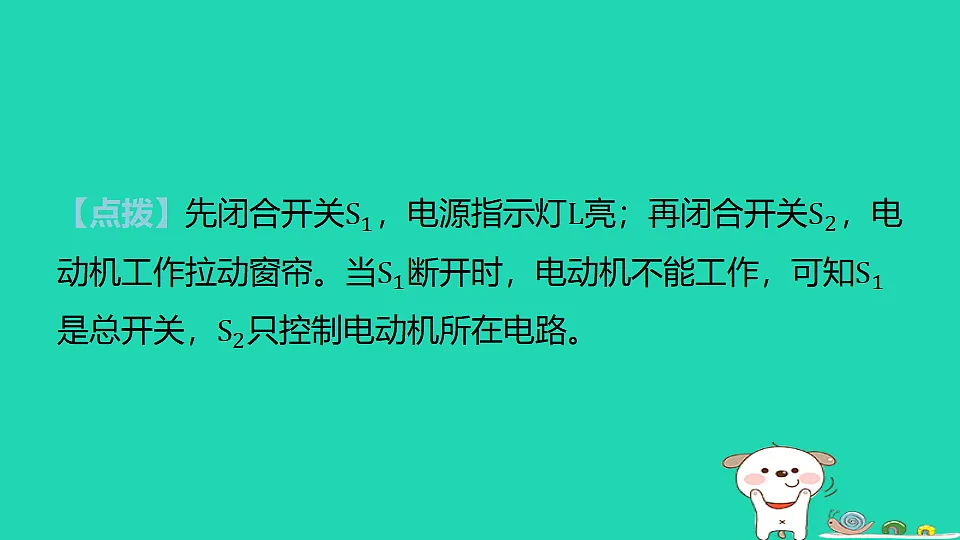

类型二 开关串、并联的设计

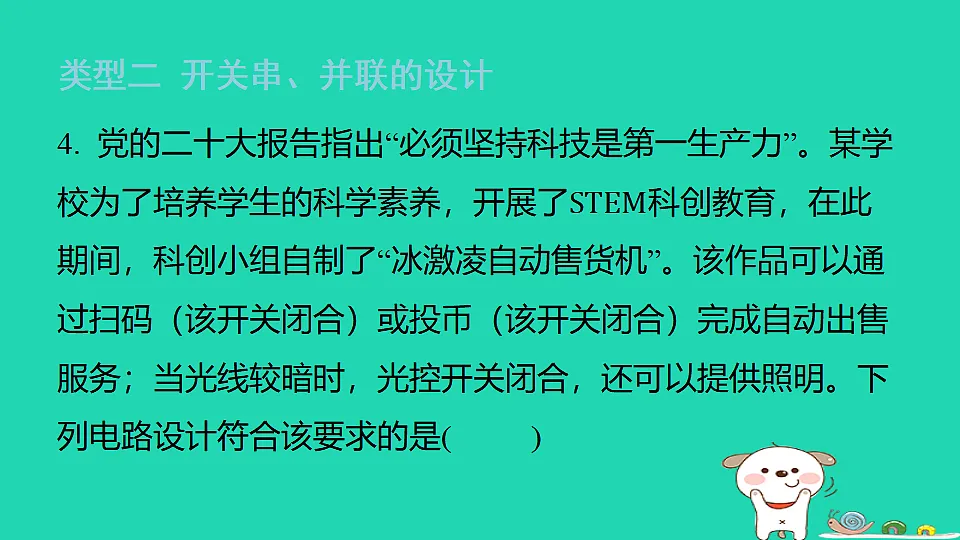

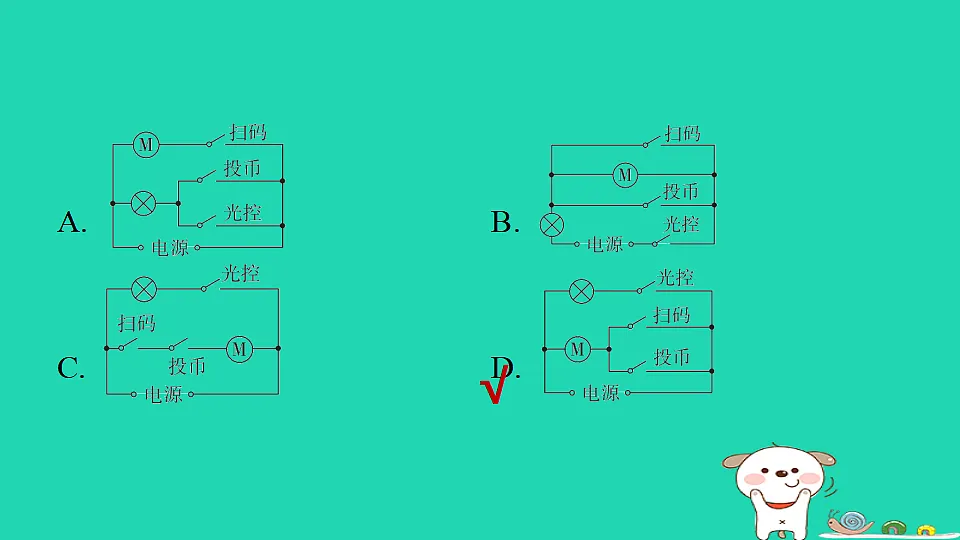

A. B. C. D.

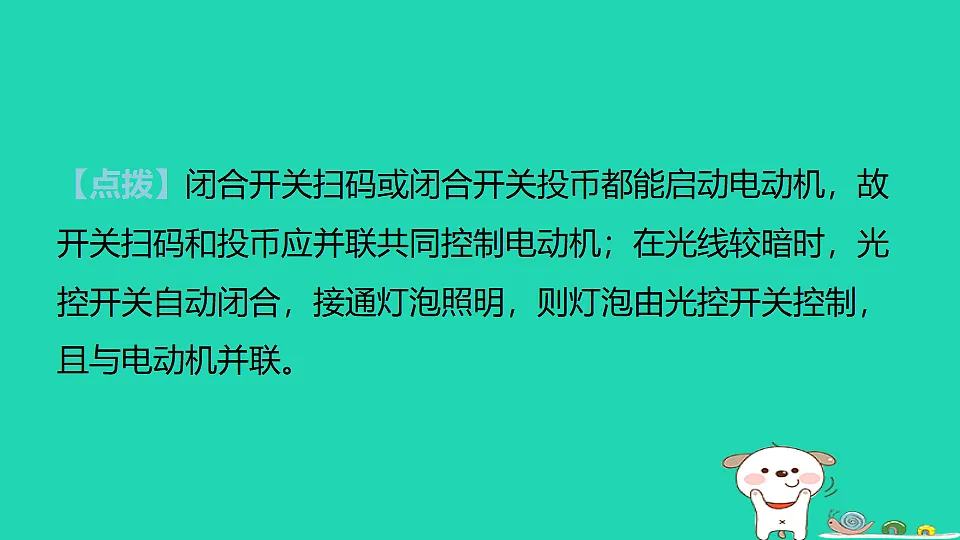

【点拨】闭合开关扫码或闭合开关投币都能启动电动机，故开关扫码和投币应并联共同控制电动机；在光线较暗时，光控开关自动闭合，接通灯泡照明，则灯泡由光控开关控制，且与电动机并联。
类型三 短路开关的设计
类型四 实用电路的设计
A. B.
C. D.
A. B. C. D.
A. B.
C. D.
