2025九年级物理上册期末专项复习四欧姆定律习题课件新版苏科版（含答案）

这是一份2025九年级物理上册期末专项复习四欧姆定律习题课件新版苏科版（含答案），共58页。PPT课件主要包含了考点一电阻和变阻器，考点三电阻的测量等内容，欢迎下载使用。

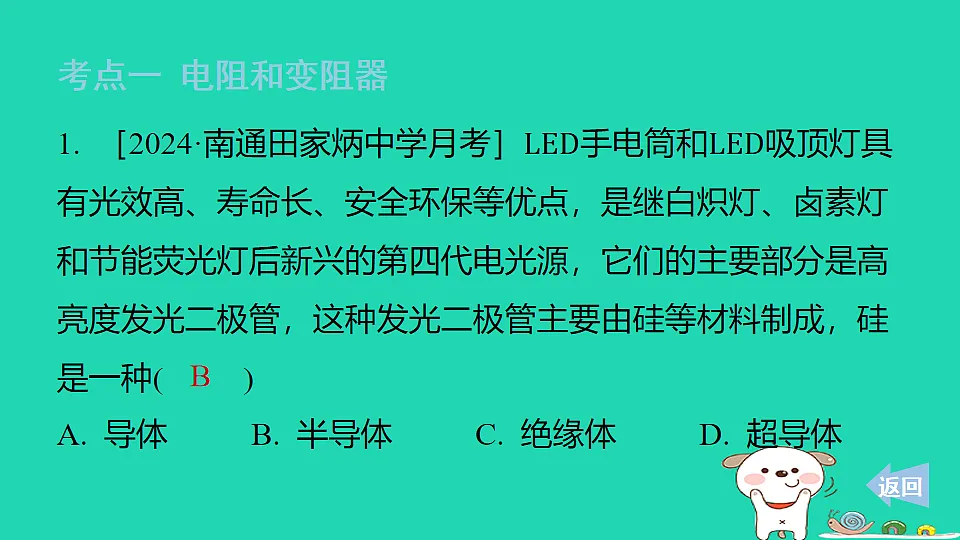

A. 导体B. 半导体C. 绝缘体D. 超导体

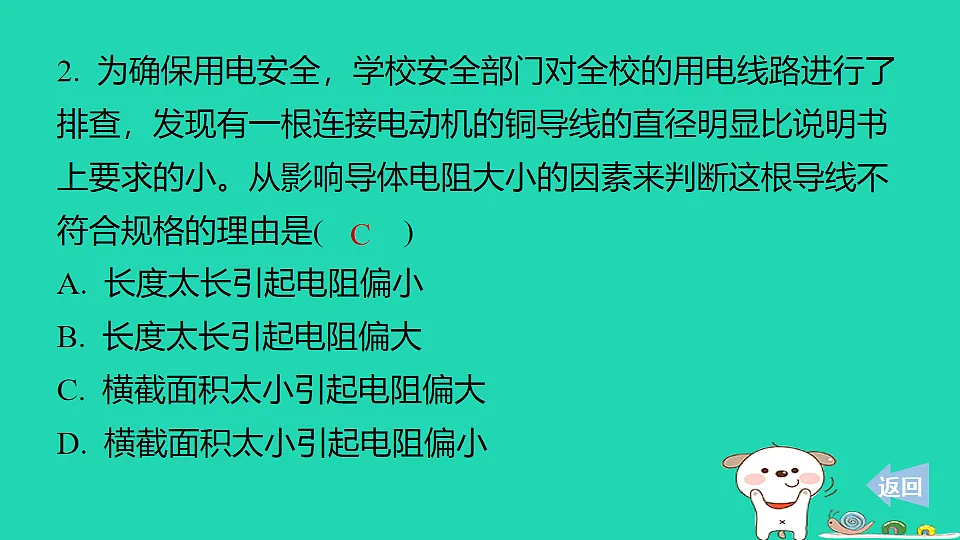

2. 为确保用电安全，学校安全部门对全校的用电线路进行了排查，发现有一根连接电动机的铜导线的直径明显比说明书上要求的小。从影响导体电阻大小的因素来判断这根导线不符合规格的理由是( )
A. 长度太长引起电阻偏小B. 长度太长引起电阻偏大C. 横截面积太小引起电阻偏大D. 横截面积太小引起电阻偏小

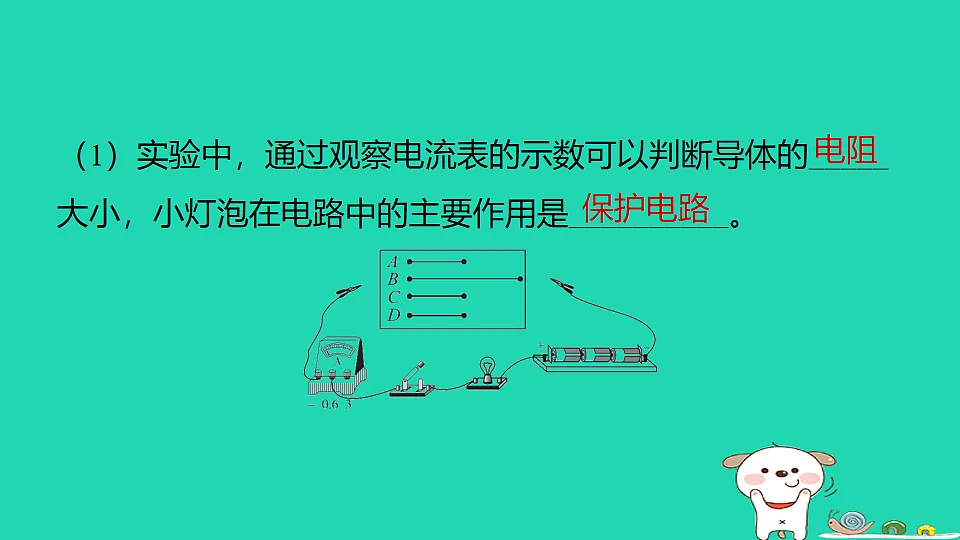

（1）实验中，通过观察电流表的示数可以判断导体的_____大小，小灯泡在电路中的主要作用是__________。

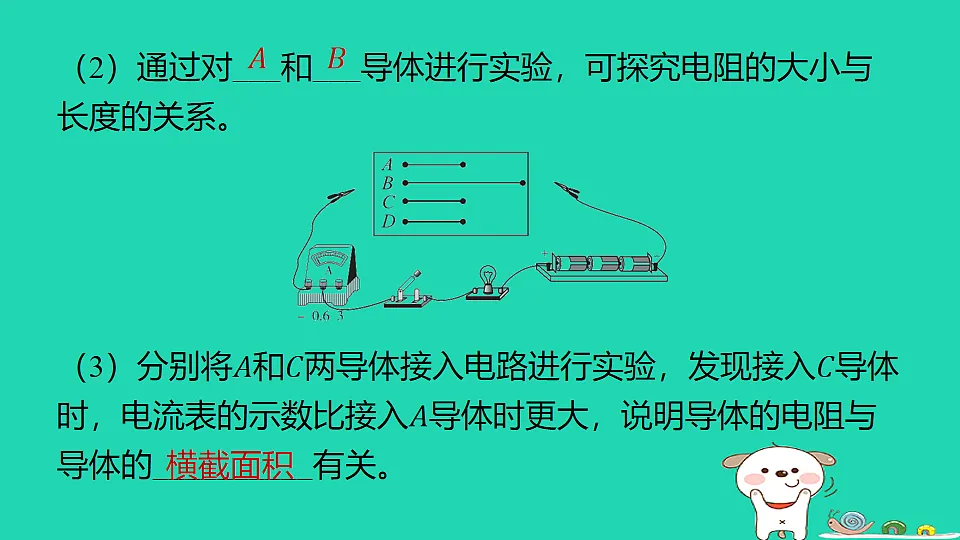

（2）通过对___和___导体进行实验，可探究电阻的大小与长度的关系。
（5）生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的______有关。
考点二 探究电流与电压和电阻的关系
4.［2024·云南］实验小组探究“电流与电压的关系”。
（1）实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电
压的关系，物理上把这种研究方法叫__________法。
（3）检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。
（5）分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成______。
（6） 某同学用小灯泡代替电阻重复上述实验，发现无法得出
小灯泡的电阻随温度变化而变化
（5）中的结论，原因是______________________________。
（1）探究电流与电压的关系。
①根据图甲将图乙实物电路连接完整（要求滑片向左移动时电流表示数变大）；
②探究电流与电压的关系时要保持______不变；③实验中滑动变阻器的作用是__________和_______________________。
改变定值电阻两端电压
（2）探究电流与电阻的关系。
③表中为实验得到的数据。请分析，第3组实验数据不符合“导体两端电压一定时，通过导体的电流与导体的电阻成反比”的实验规律，是由__________（填“测量错误”或“测量误差”）造成的。
（1）电流表示数为____A。
①请在图戊中用笔画线代替导线帮他完成电路连接。
【点拨】电压表无示数，说明电压表与电源没有连通，可能是滑动变阻器断路。
（1）小伟连接好电路后，检查发现电路中有一根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
（4）小伟操作后反思，认为灯丝的电阻受到温度的影响，阻值会发生变化，因此测出的灯泡的阻值并不准确，与真实值相比，应该比真实值______（填“偏大”“偏小”或“相等”）。
考点四 欧姆定律的应用分析与计算
阻器接入电路的阻值变大，B正确；油量增加时，浮子上浮，滑片下移，滑动变阻器接入电路的阻值变小，电路中的电流变大，即电流表的示数变大，C正确；油箱中没有油时，浮子在最低位置，滑片移动到最上端，滑动变阻器接入电路的阻值最大，电路中的电流最小，但不为零，即电流表示数不为零，D错误。
9. 小明想设计一种能反映并可调节高低的电热毯电路，其原理是顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”（电压表）示数变大，下列电路符合设计要求的是( )
A. B. C. D.
10.［2024·镇江京口区月考］某商场为了统计出入的人流量，在大门前安装自动计数装置，简化电路图如图甲
13.［2024·泸州］一辆新能源电动汽车具有车速提醒功能，当车速过快时，提醒驾驶员需要减速。如图甲所示为
（1）本次充电的电流。
（2）当车速减为零时，电压表的示数。
