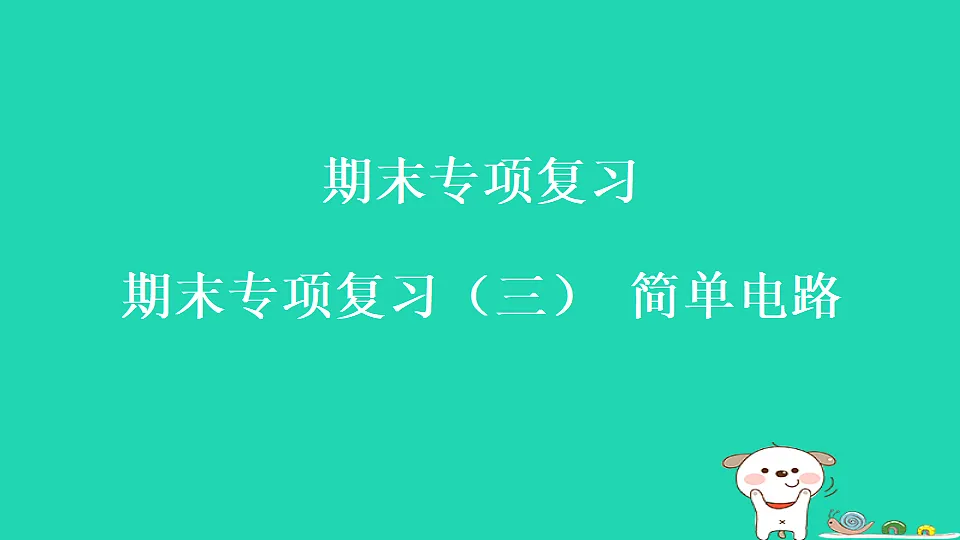

2025九年级物理上册期末专项复习三简单电路习题课件新版苏科版（含答案）

这是一份2025九年级物理上册期末专项复习三简单电路习题课件新版苏科版（含答案），共37页。PPT课件主要包含了第3题，第4题，用电器，第5题，第6题，第7题，解如图所示，第8题，第9题，电流表没有调零等内容，欢迎下载使用。
考点一 简单电路的分析与设计

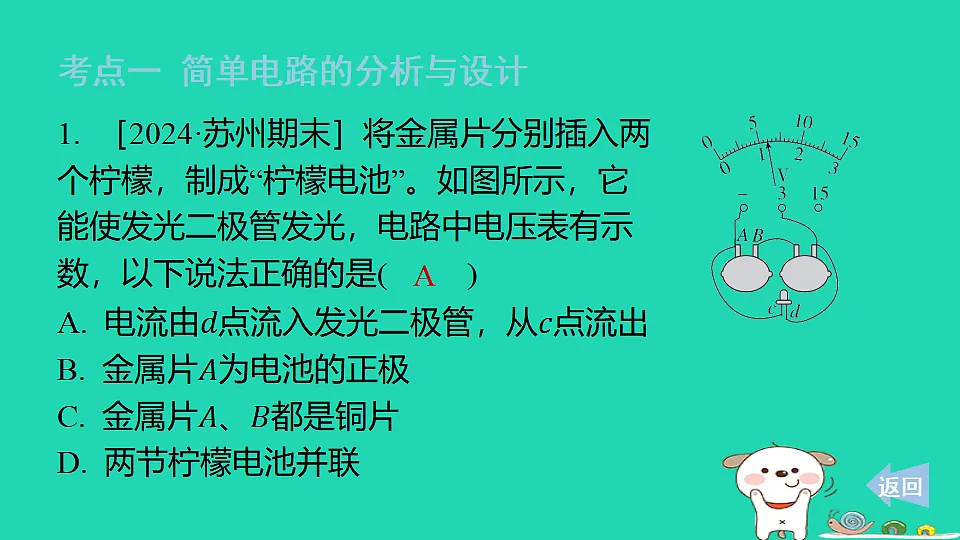

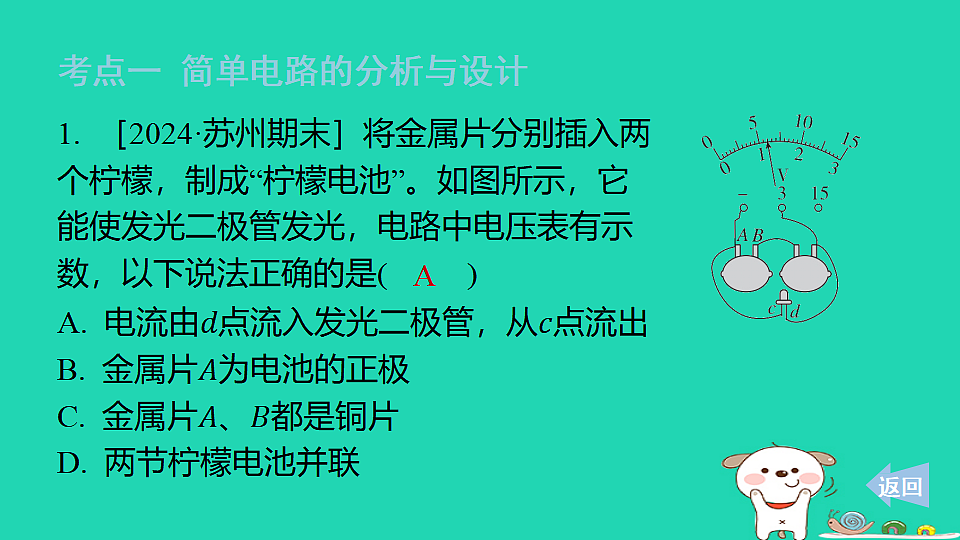

1. ［2024·苏州期末］将金属片分别插入两个柠檬，制成“柠檬电池”。如图所示，它能使发光二极管发光，电路中电压表有示数，以下说法正确的是( )

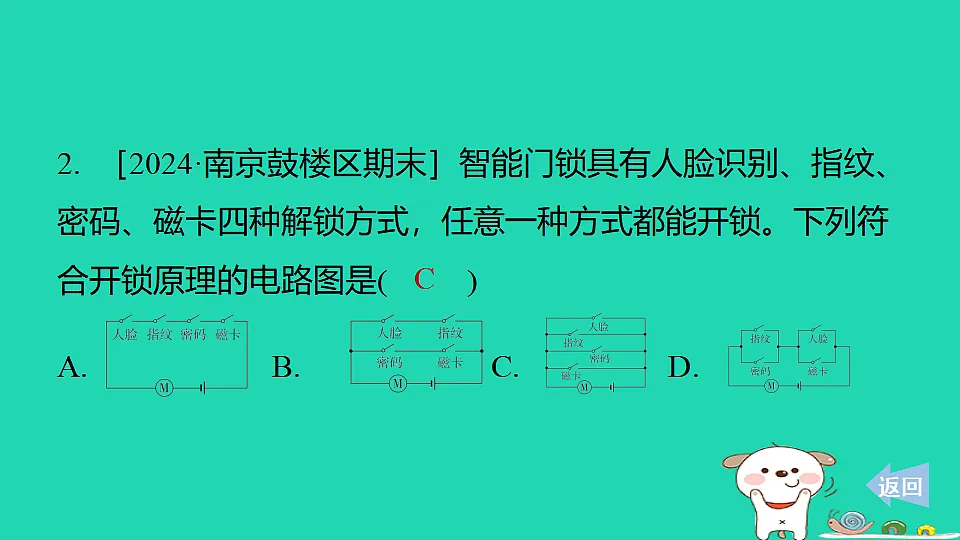

2. ［2024·南京鼓楼区期末］智能门锁具有人脸识别、指纹、密码、磁卡四种解锁方式，任意一种方式都能开锁。下列符合开锁原理的电路图是( )
A. B. C. D.

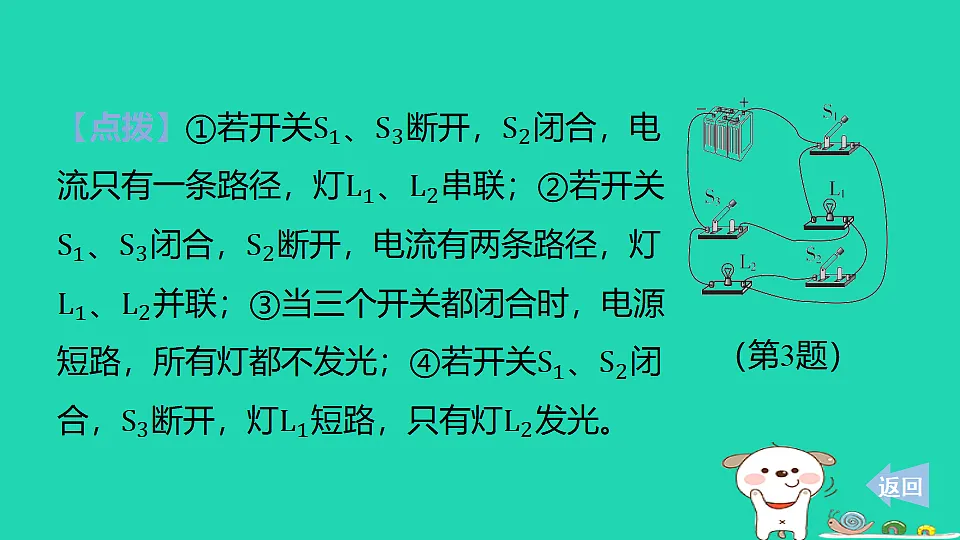

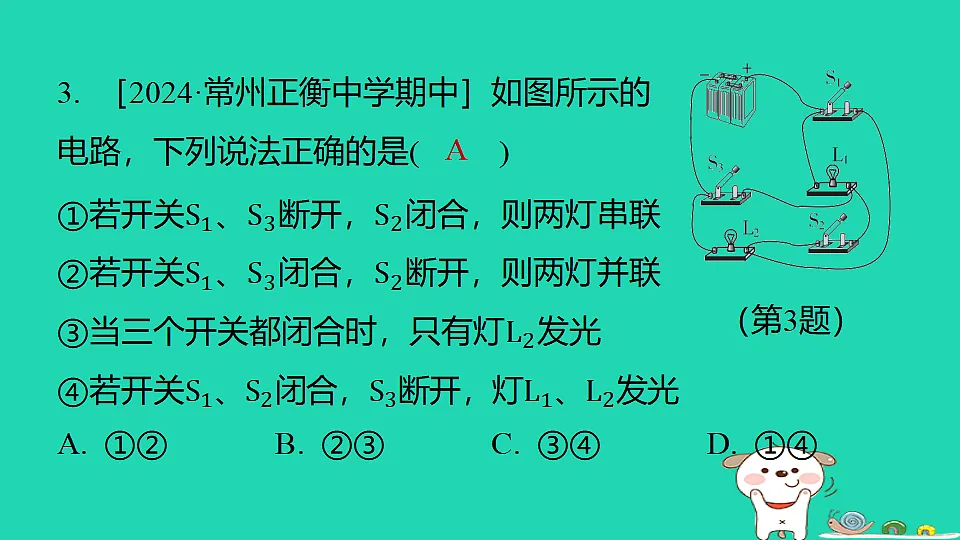

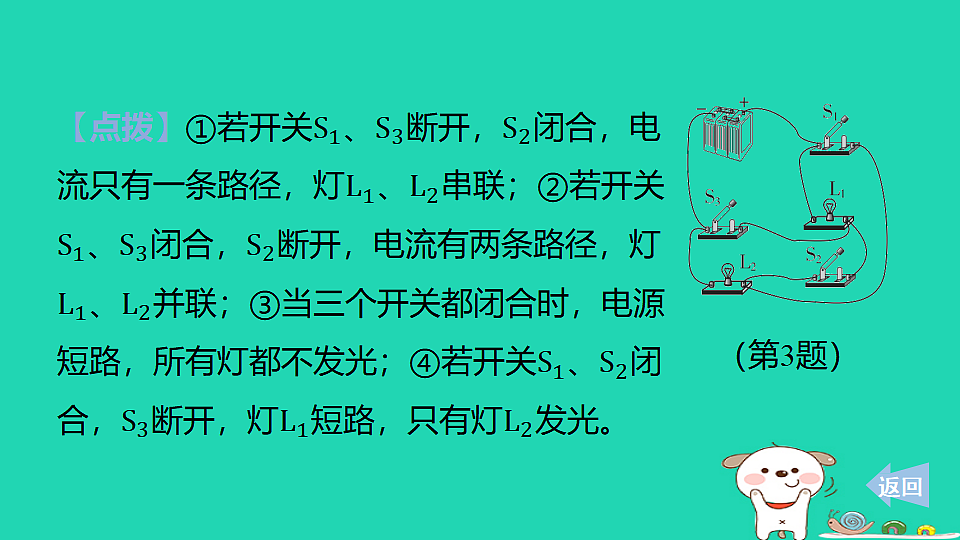

3. ［2024·常州正衡中学期中］如图所示的电路，下列说法正确的是( )
A. ①②B. ②③C. ③④D. ①④

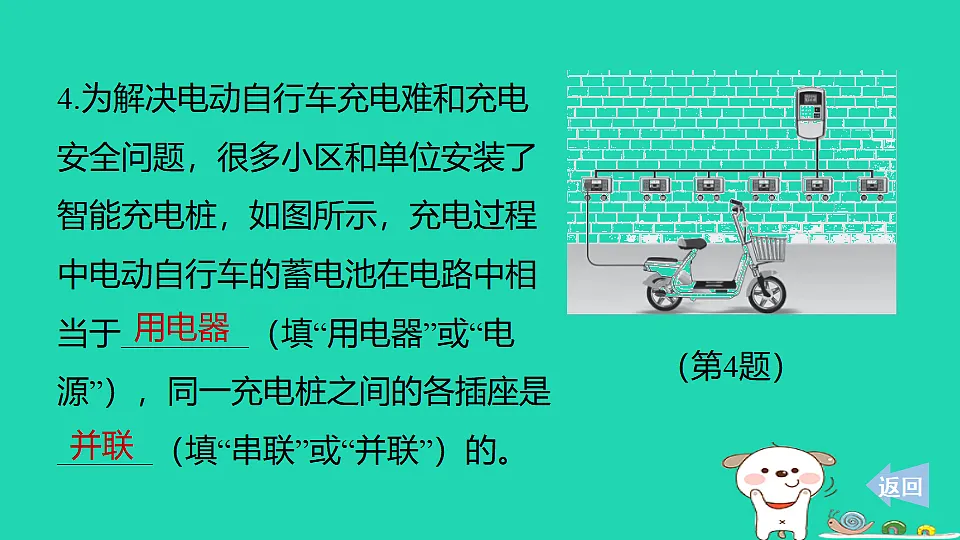

4.为解决电动自行车充电难和充电安全问题，很多小区和单位安装了智能充电桩，如图所示，充电过程中电动自行车的蓄电池在电路中相当于________（填“用电器”或“电源”），同一充电桩之间的各插座是______（填“串联”或“并联”）的。
考点二 电流、电压规律的探究
9.［2024·盐城阜宁期中］实验小组用如图甲所示的电路来探究并联电路中电流的关系。
（2）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）。
拆掉并联电路干路中的导线，灯泡都不发光
后闭合开关两灯都亮了，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是______（填“正确”或“错误”）的，理由是_________________________________________。
（4） 小明改变电流表的测量位置进行了多次实验，测得了多组干路和支路的电流，对实验数据分
小明选择了两个相同的小灯泡进行实验
析，得到结论：并联电路各支路电流相等，干路电流等于各支路电流之和。另一小组的小芳用自己小组的器材，进行实验，整个过程操作正确，读数准确，通过实验得到结论：并联电路各支路电流不一定相等，干路电流等于各支路电流之和。两位同学得到的结论有差异，请你分析原因：_____________________________________。
10.在“探究串联电路电压的特点”实验中：
（1）将电压表接入电路前，观察到指针位置如图甲所示，为保证测量结果准确，接下来应进行的操作是___________________。
对电压表进行调零
寻找普遍规律
换用不同规格的小灯泡多次实验，记录实验数据，如表所示。分析数据可知，串联电路两端的总电压与各部分电路两端的电压的关系为____________（用本题中给出的字母写出关系式）。换用不同规格的小灯泡多次实验的目的是______________。
考点三 电流、电压规律的应用
线上，观察电流表示数，再让第二位、第三位同学依次仿照操作，下列说法正确的是( )
A. 流经三位同学的电流大小不一定相等B. 三位同学在电路中的连接方式是串联C. 随着接入的学生增多，电流表示数减小D. 双手用盐水浸湿的目的是不触电
考点四 简单电路故障的判断
A. 电源没电B. 灯泡短路C. 灯泡断路D. 开关断路
18.［2024·南京玄武区模拟］在如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作一段时间后，发现电路中至少有一个电表的示数变大，在电路中，将电流表A与
