初中物理四、欧姆定律的应用习题ppt课件

这是一份初中物理四、欧姆定律的应用习题ppt课件，共26页。PPT课件主要包含了第1题，第2题，第3题，第4题，第5题，第6题，第7题，第8题，第9题等内容，欢迎下载使用。

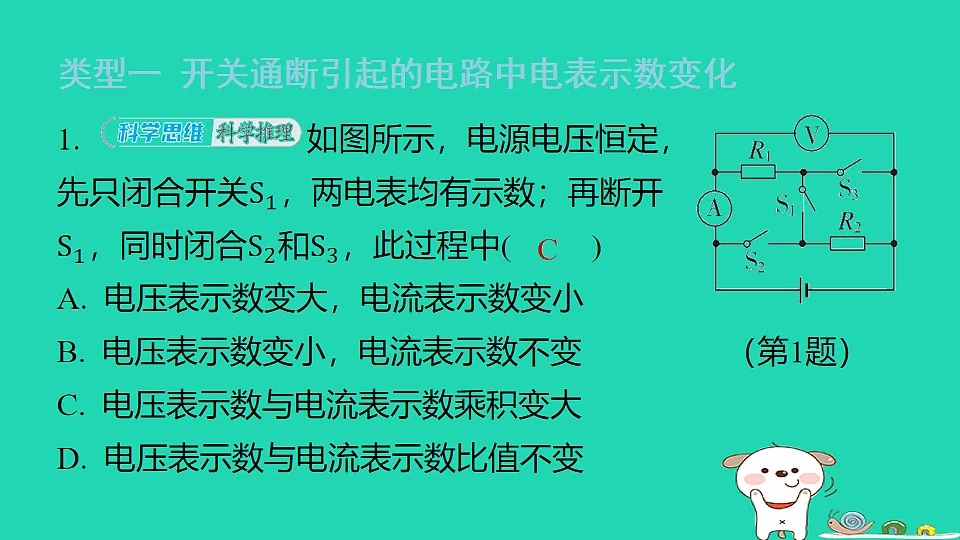

类型一 开关通断引起的电路中电表示数变化

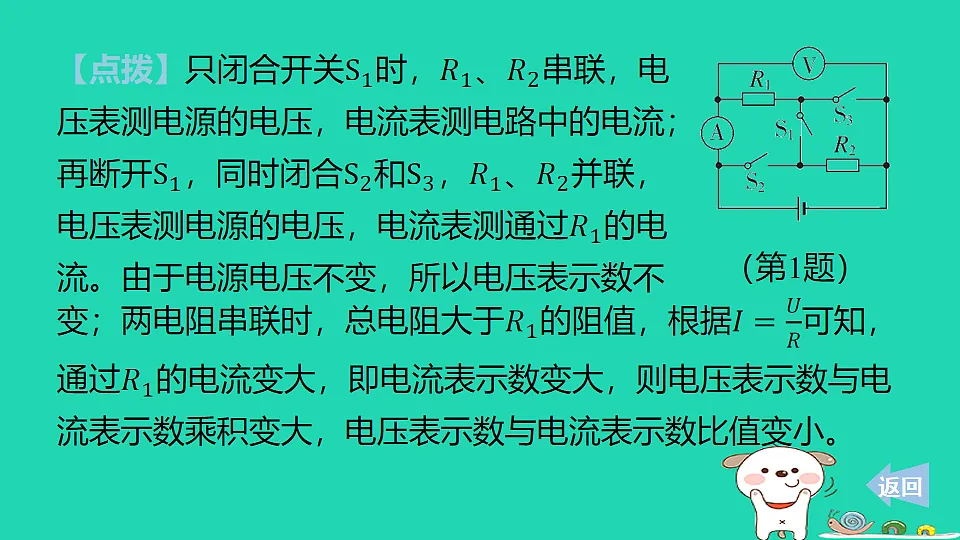

A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数不变C. 电压表示数与电流表示数乘积变大D. 电压表示数与电流表示数比值不变
类型二 滑动变阻器滑片移动引起的串联电路中电表示数变化

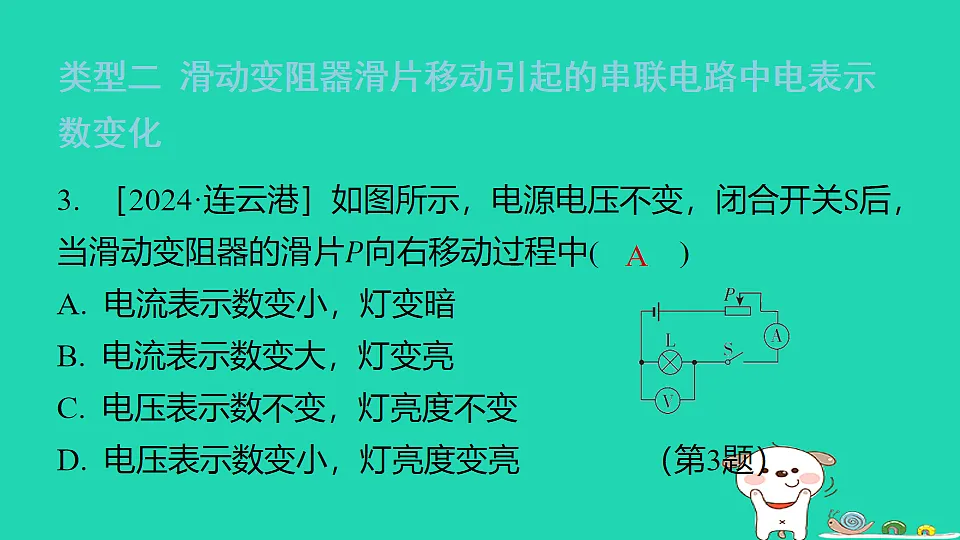

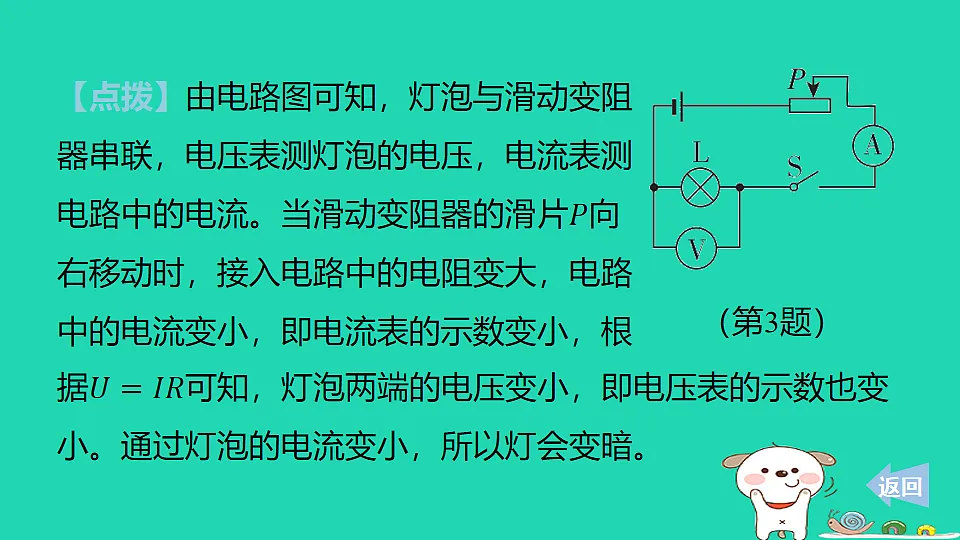

A. 电流表示数变小，灯变暗B. 电流表示数变大，灯变亮C. 电压表示数不变，灯亮度不变D. 电压表示数变小，灯亮度变亮

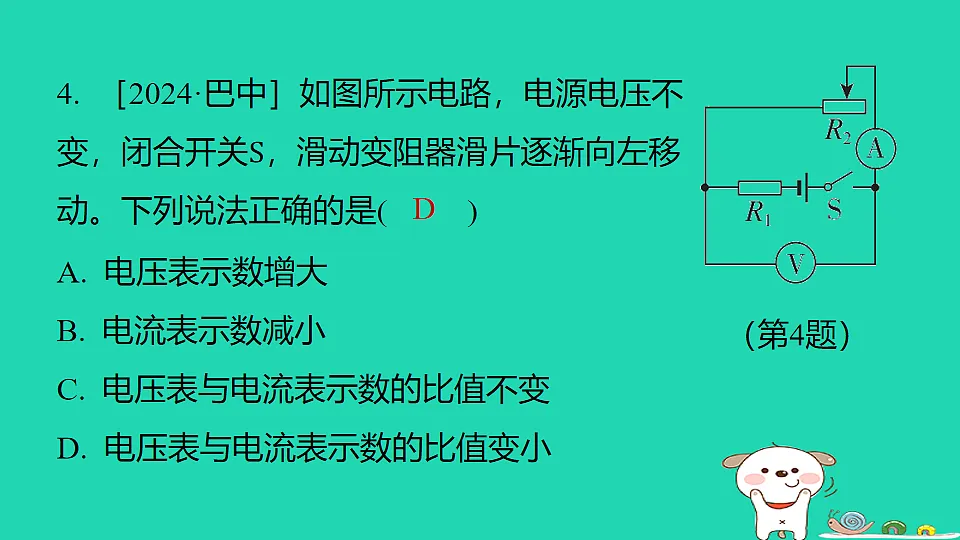

A. 电压表示数增大B. 电流表示数减小C. 电压表与电流表示数的比值不变D. 电压表与电流表示数的比值变小
分得的电压减小，即电压表示数减小，A、B错误；电压表与电流表示数的比值表示滑动变阻器的电阻，而滑动变阻器连入电路的电阻变小，故比值变小，D正确、C错误。
A. 电压表的示数越大B. 电压表的示数越小C. 电流表的示数越大D. 电流表的示数越小
压表所测部分电阻长度增大，电阻变大，根据串联分压原理可知，电压表示数变大；因滑片向下移动过程中，电路的总电阻不变，电路的电流不变，即电流表示数不变。
类型三 滑动变阻器滑片移动引起的并联电路中电表示数变化
A. 电流表示数变大，电压表示数变大B. 电流表示数不变，电压表示数不变C. 电流表示数变大，电压表示数不变D. 电流表示数变小，电压表示数变大
8. ［2024·滨州］如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是( )
类型四 半导体元件等引起的电路中电表示数变化
A. 浓度增大，电流表示数变小B. 浓度增大，电压表示数变小C. 浓度减小，电流表示数变大D. 浓度减小，电压表示数变小
10.［2024·常州］海水盐浓度越大，其导电性越好，固定
