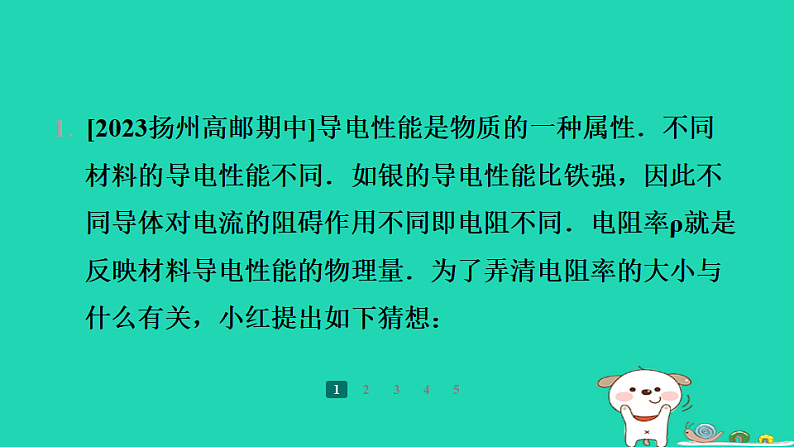

1. [2023扬州高邮期中]导电性能是物质的一种属性．不同材料的导电性能不同．如银的导电性能比铁强，因此不同导体对电流的阻碍作用不同即电阻不同．电阻率ρ就是反映材料导电性能的物理量．为了弄清电阻率的大小与什么有关，小红提出如下猜想：

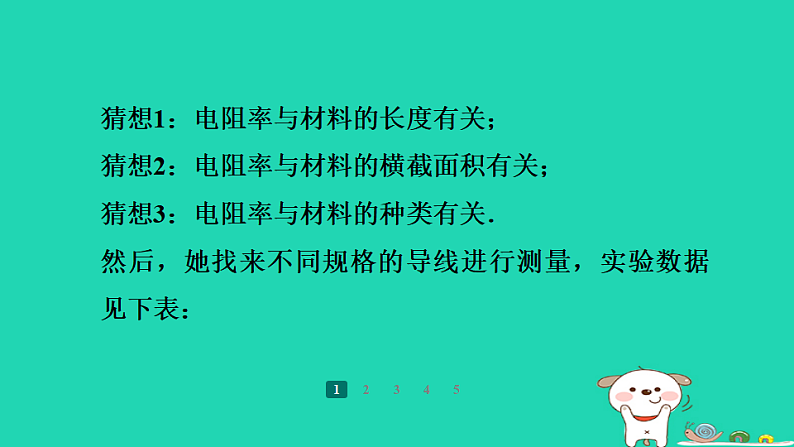

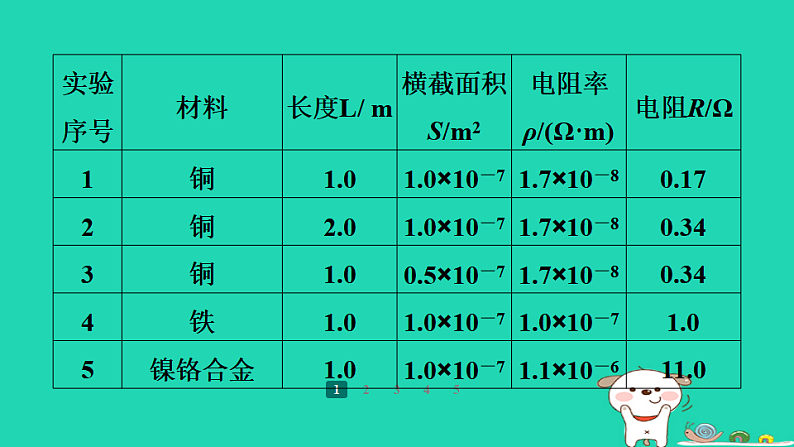

猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．然后，她找来不同规格的导线进行测量，实验数据见下表：

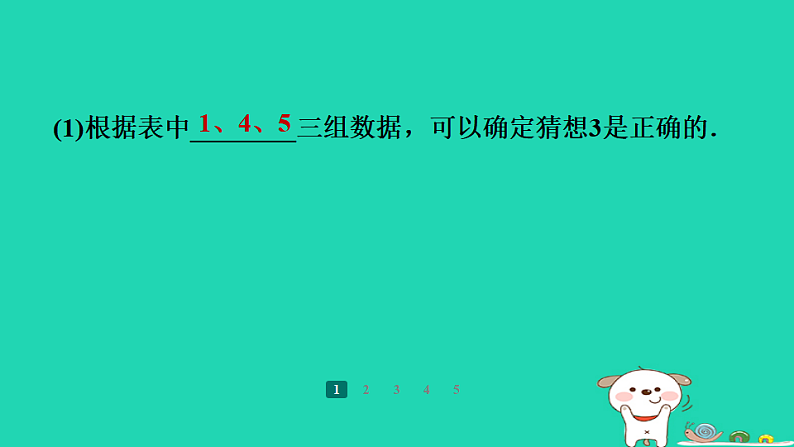

(1)根据表中________三组数据，可以确定猜想3是正确的．

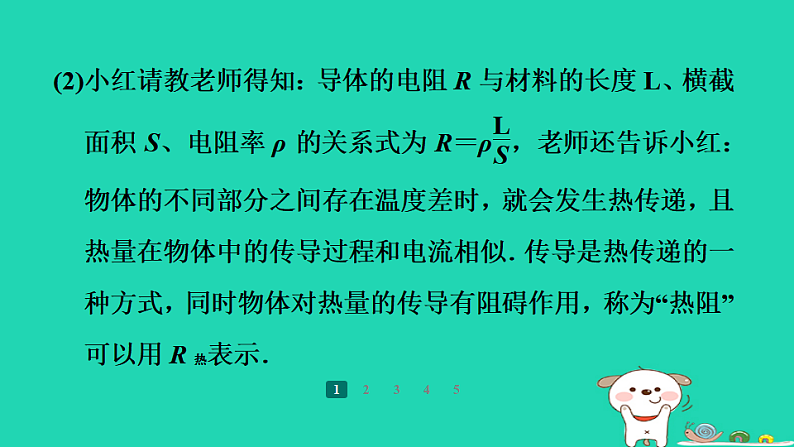

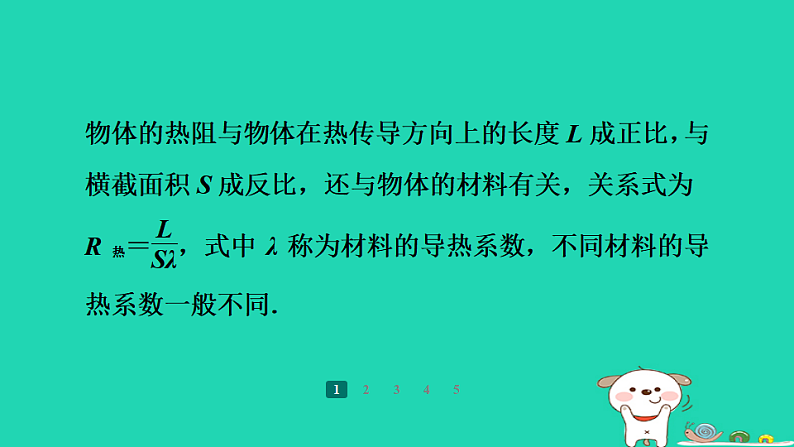

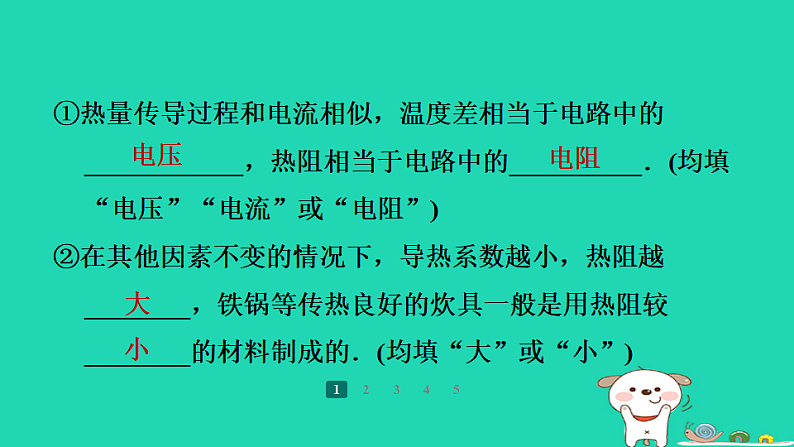

①热量传导过程和电流相似，温度差相当于电路中的____________，热阻相当于电路中的__________．(均填“电压”“电流”或“电阻”)②在其他因素不变的情况下，导热系数越小，热阻越________，铁锅等传热良好的炊具一般是用热阻较________的材料制成的．(均填“大”或“小”)
2. 在探究“电流与电压、电阻的关系”的实验中，小明猜想“电流可能跟电压成正比”，于是小明利用如图所示电路，他保持定值电阻R1不变，闭合开关S，调节滑动变阻器的滑片P，记下几组电压值U1、U2、U3和对应的电流值I1、 I2、I3。
下列对数据的处理方法有助小明验证“猜想”的是(　　)① 计算对应电压与电流的比值，看比值是否趋向定值② 在坐标系中画出电流与电压的关系图像，看图像是否符合正比例函数特点③ 分别求出U1∶U2∶U3和I1∶I2∶I3，看两者是否近似相等A．只有①　　 B．只有①②　　　　C．只有②③　　　　D．①②③均可
3. [2023无锡惠山区期末]“探究电流与电阻的关系”的装置如图甲所示，电源电压恒为3 V，阻值为5 Ω、10 Ω、20 Ω、25 Ω的定值电阻4个，滑动变阻器的规格为“35 Ω　1 A”．
(1)请将图甲中的实物电路连接完整(滑片P向右滑动时电流表示数减小，导线不能交叉)．
(2)小刚按规范的实验步骤进行操作，并根据实验数据绘制出图乙所示的图像，实验过程中，控制定值电阻两端电压为________ V不变，根据图像可得出结论：_________________________________________________________.
导体两端的电压一定时，通
过导体的电流与导体的电阻成反比
(3)为了用以上4个电阻都能完成实验，定值电阻两端所控制的电压应该不低于________ V.
(4)同组的小丽同学，受到实验的启发，进行了拓展创新．如图丙所示，电源电压恒为8 V，R0为滑动变阻器，R1、R2为定值电阻．闭合开关S，当开关S1分别接a、b点时，调节滑片至不同位置，使电压表示数均为3 V，若R2－R1＝6 Ω，则两次滑动变阻器连入电路中的阻值之差为_______ Ω.
4. [2023徐州云龙区期中]某实验小组进行了实验创新，利用一个已知最大阻值为R0的滑动变阻器、一个阻值未知的定值电阻R1、电压恒定的电源、若干开关和导线，测出了额定电压为U额(已知)的小灯泡L正常发光时的电阻RL，小组成员共同设计了如图所示的电路．步骤如下：
①断开开关S2，闭合开关S1和S3，调节滑动变阻器的滑片P至a端，电压表的示数为U1；再将滑片P调至b端，电压表示数为U2；②断开开关S1和S3，闭合开关S2，调节滑动变阻器的滑片P，使电压表的示数为U1－U额；
③不改变滑动变阻器的滑片P的位置，断开开关S2和S3，闭合开关S1，电压表示数为U3，则RL＝____________(用U额、U1、U2、U3和R0表示)．
5.[2023连云港期末]图甲是小致研究小灯泡电阻的实验电路图，图乙是小致根据实验数据绘制出的U－I图像，小灯泡标有“2 V”字样，滑动变阻器R标有“20 Ω　1 A”字样．
(1)闭合开关前，小致应将滑动变阻器的滑片移到________(填“a”或“b”)端．(2)小灯泡正常发光时，灯丝的电阻为________ Ω.(3)当滑片向左滑动时，电流表与电压表示数的比值将________．
(4)小致又想测未知电阻Rx的阻值，但电压表损坏了，于是他设计了如图丙所示电路(R0为已知阻值的定值电阻)，并设计了如下实验步骤：A.按照设计连接电路；B.闭合S1和S2记录电流表示数为I1；C.闭合S1，断开S2，记录电流表示数为I2.请帮他写出Rx表达式：Rx＝________(用已知和测量的物理量的符号表示)．
