初中物理苏科版（2024）九年级上册（2024）四、欧姆定律的应用习题课件ppt

这是一份初中物理苏科版（2024）九年级上册（2024）四、欧姆定律的应用习题课件ppt，共31页。PPT课件主要包含了实验步骤如下，示数为合适的值，电阻箱和滑动变阻器，最右端等内容，欢迎下载使用。
2.学习了欧姆定律的知识后，老师给同学们布置了设计不同方案测量未知电阻的任务，三名同学的设计方案如下：
安阻法测电阻，实验器材缺电压表，电流表与一个已知阻值的电阻相结合，可以利用其作用等效于电压表，再利用欧姆定律计算待测电阻的阻值，或者利用电源电压不变列出关系式计算出未知电阻的阻值大小。常见实验电路设计如下：

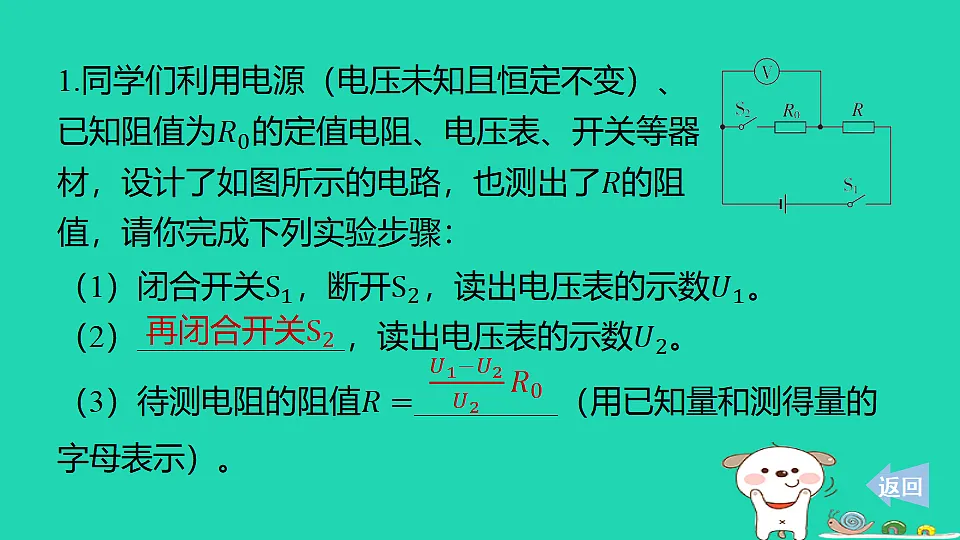

伏阻法测电阻，实验器材缺电流表，电压表与一个已知阻值的电阻相结合，其作用等效于电流表，所以，设计实验电路时，待测电阻与已知阻值的定值电阻应串联，这样能够满足通过待测电阻与定值电阻的电流相等。常见实验电路设计如下：
“替代法”是利用电源电压不变时，两个电阻在电路中的效果相同（使电路中的电流一样或分压相同），所以阻值相同，即已知其中一个电阻的阻值（电阻箱），就可以知道另一个电阻（待测电阻）的阻值。常见实验电路如下：
（5）若操作无误，反复调节始终无法实现两表的示数与步骤（1）中相同，原因可能有：_______________________、____________________________________________________。
4.［2024·江苏丹阳月考］小明用图甲所示电路做“伏安法测电阻”实验。
（1）开关闭合前，滑动变阻器的滑片应置于图中最____（填“左”或“右”）端。
【点拨】为了保护电路，开关闭合前，滑动变阻器的滑片应置于阻值最大处，即图中最左端。
（2）如图甲，闭合开关，调节滑动变阻器，小明发现电压表示数始终为零，电流表示数有明显变化，经检查发现某处导线断开，断开的导线是____（填导线的序号）。
【点拨】闭合开关，调节滑动变阻器，小明发现电流表示数有明显变化，说明电路是通路；电压表示数始终为零，说明电压表并联的电路短路或连接电压表的电路断路，经检查发现某处导线断开，故断开的导线是①。
