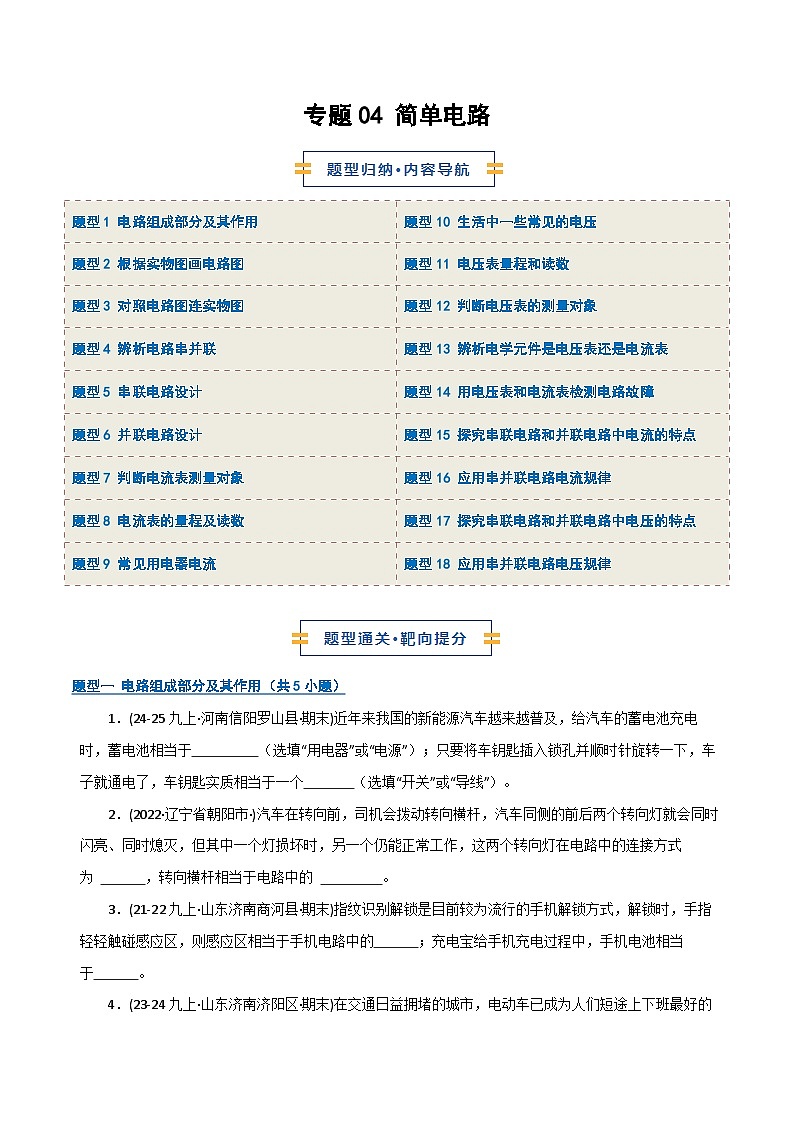

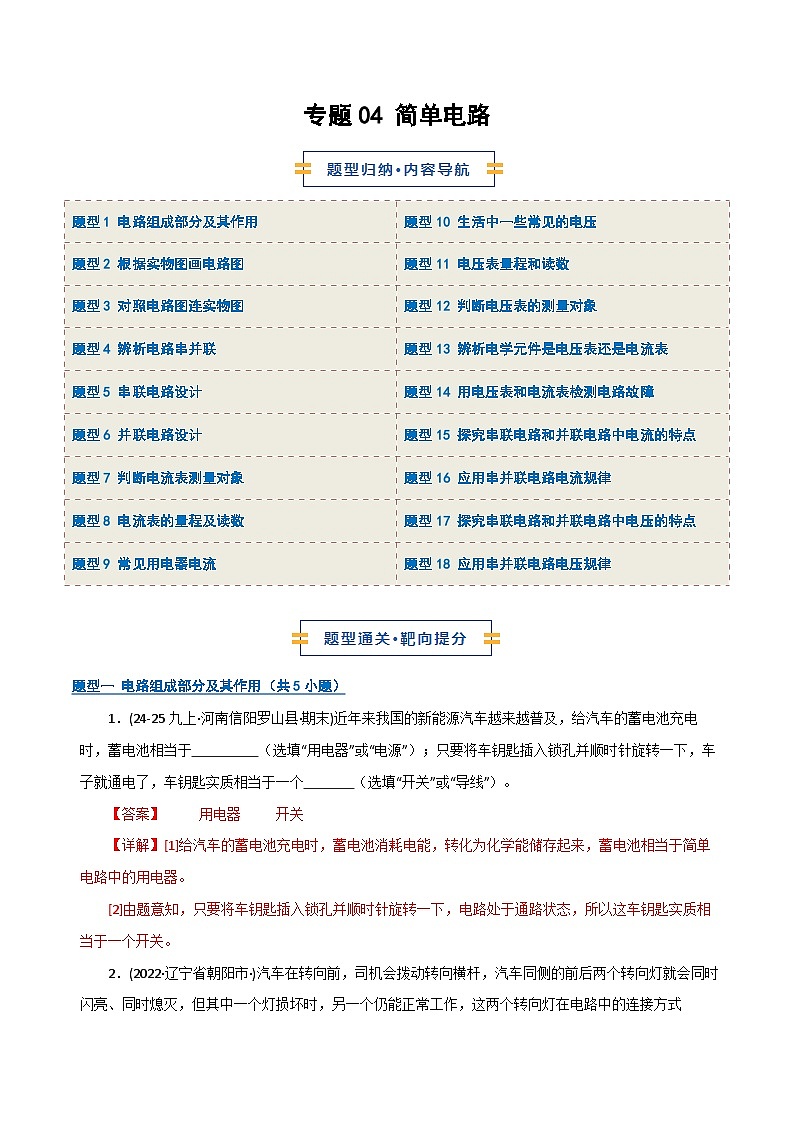

专题04 简单电路-2026年九年级物理（人教版）上学期（期末复习专项练习）

这是一份专题04 简单电路-2026年九年级物理（人教版）上学期（期末复习专项练习），文件包含专题04简单电路期末专项训练原卷版docx、专题04简单电路期末专项训练解析版docx等2份试卷配套教学资源，其中试卷共79页， 欢迎下载使用。

题型1 电路组成部分及其作用
题型10 生活中一些常见的电压
题型2 根据实物图画电路图
题型11 电压表量程和读数
题型3 对照电路图连实物图
题型12 判断电压表的测量对象
题型4 辨析电路串并联
题型13 辨析电学元件是电压表还是电流表
题型5 串联电路设计
题型14 用电压表和电流表检测电路故障
题型6 并联电路设计
题型15 探究串联电路和并联电路中电流的特点
题型7 判断电流表测量对象
题型16 应用串并联电路电流规律
题型8 电流表的量程及读数
题型17 探究串联电路和并联电路中电压的特点
题型9 常见用电器电流
题型18 应用串并联电路电压规律
题型一 电路组成部分及其作用（共5小题）
1．(24-25九上·河南信阳罗山县·期末)近年来我国的新能源汽车越来越普及，给汽车的蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）；只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙实质相当于一个 （选填“开关”或“导线”）。
【答案】 用电器 开关
【详解】[1]给汽车的蓄电池充电时，蓄电池消耗电能，转化为化学能储存起来，蓄电池相当于简单电路中的用电器。
[2]由题意知，只要将车钥匙插入锁孔并顺时针旋转一下，电路处于通路状态，所以这车钥匙实质相当于一个开关。

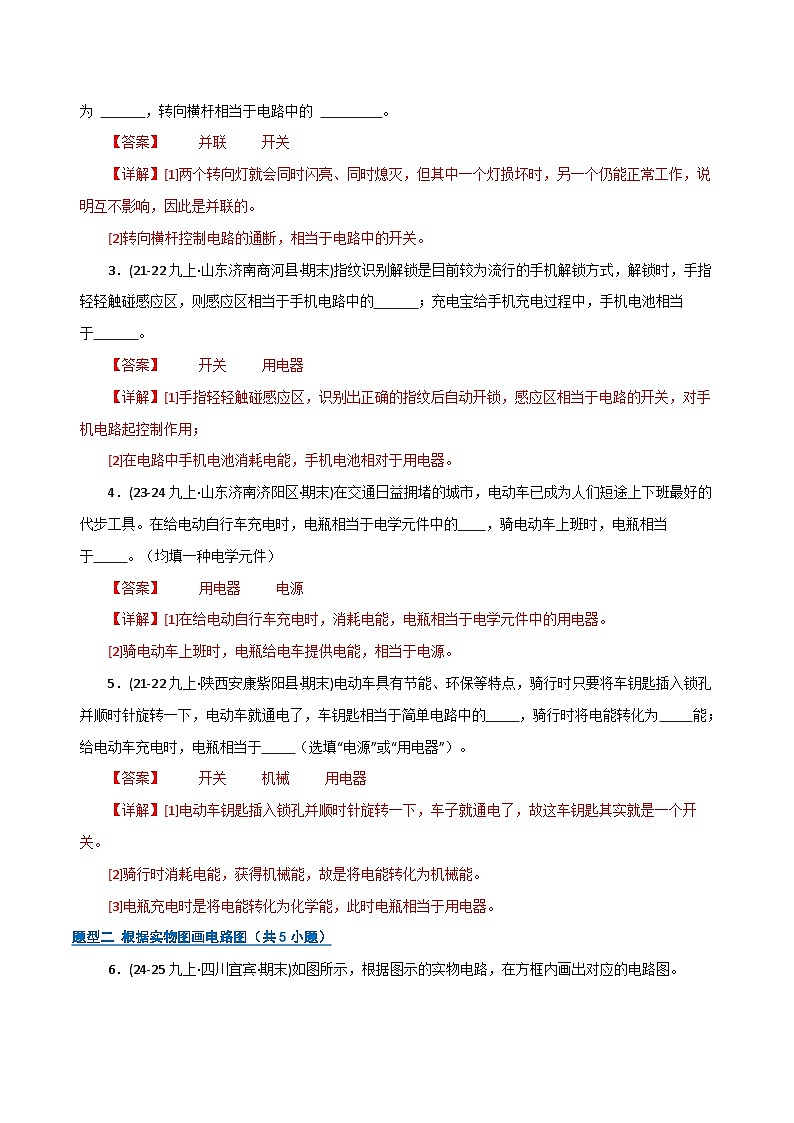

2．(2022·辽宁省朝阳市·)汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向横杆相当于电路中的 。
【答案】 并联 开关
【详解】[1]两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作，说明互不影响，因此是并联的。
[2]转向横杆控制电路的通断，相当于电路中的开关。
3．(21-22九上·山东济南商河县·期末)指纹识别解锁是目前较为流行的手机解锁方式，解锁时，手指轻轻触碰感应区，则感应区相当于手机电路中的 ；充电宝给手机充电过程中，手机电池相当于 。
【答案】 开关 用电器
【详解】[1]手指轻轻触碰感应区，识别出正确的指纹后自动开锁，感应区相当于电路的开关，对手机电路起控制作用；
[2]在电路中手机电池消耗电能，手机电池相对于用电器。
4．(23-24九上·山东济南济阳区·期末)在交通日益拥堵的城市，电动车已成为人们短途上下班最好的代步工具。在给电动自行车充电时，电瓶相当于电学元件中的 ，骑电动车上班时，电瓶相当于 。（均填一种电学元件）
【答案】 用电器 电源
【详解】[1]在给电动自行车充电时，消耗电能，电瓶相当于电学元件中的用电器。
[2]骑电动车上班时，电瓶给电车提供电能，相当于电源。
5．(21-22九上·陕西安康紫阳县·期末)电动车具有节能、环保等特点，骑行时只要将车钥匙插入锁孔并顺时针旋转一下，电动车就通电了，车钥匙相当于简单电路中的 ，骑行时将电能转化为 能；给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）。
【答案】 开关 机械 用电器
【详解】[1]电动车钥匙插入锁孔并顺时针旋转一下，车子就通电了，故这车钥匙其实就是一个开关。
[2]骑行时消耗电能，获得机械能，故是将电能转化为机械能。
[3]电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器。

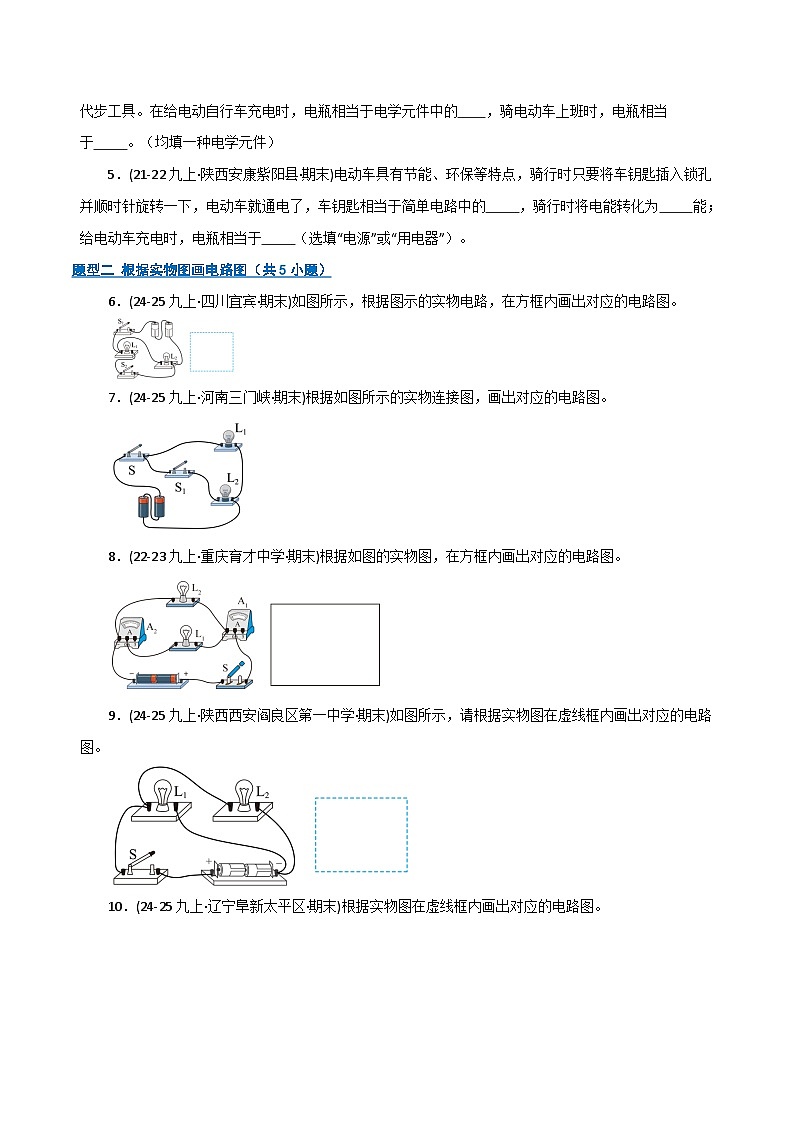

题型二 根据实物图画电路图（共5小题）

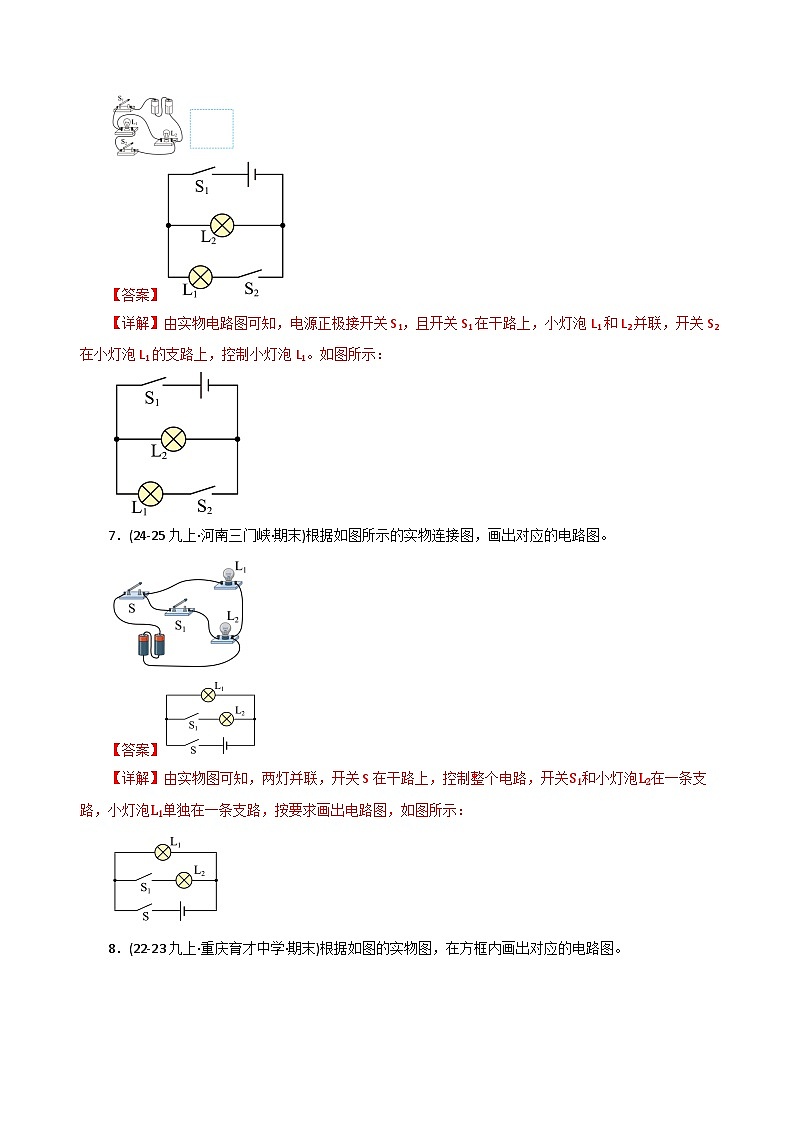

6．(24-25九上·四川宜宾·期末)如图所示，根据图示的实物电路，在方框内画出对应的电路图。
【答案】
【详解】由实物电路图可知，电源正极接开关S1，且开关S1在干路上，小灯泡L1和L2并联，开关S2在小灯泡L1的支路上，控制小灯泡L1。如图所示：
7．(24-25九上·河南三门峡·期末)根据如图所示的实物连接图，画出对应的电路图。
【答案】
【详解】由实物图可知，两灯并联，开关S在干路上，控制整个电路，开关S1和小灯泡L2在一条支路，小灯泡L1单独在一条支路，按要求画出电路图，如图所示：
8．(22-23九上·重庆育才中学·期末)根据如图的实物图，在方框内画出对应的电路图。
【答案】
【详解】如图所示，电流从电池的正极出发，经过开关、电流表A1分流，其中一条支路经过灯泡L1、电流表A2，另外一条支路经过灯泡L2后汇合回到负极，故如图所示：
9．(24-25九上·陕西西安阎良区第一中学·期末)如图所示，请根据实物图在虚线框内画出对应的电路图。
【答案】
【详解】根据实物图可知，电路是两灯泡并联，开关在干路上，且靠近电源正极一侧，所画电路图如下图所示：
10．(24-25九上·辽宁阜新太平区·期末)根据实物图在虚线框内画出对应的电路图。
【答案】
【详解】由实物图知，电动机和灯泡并联在电路中，开关S1控制灯泡L，S2控制电动机。电路图如下：

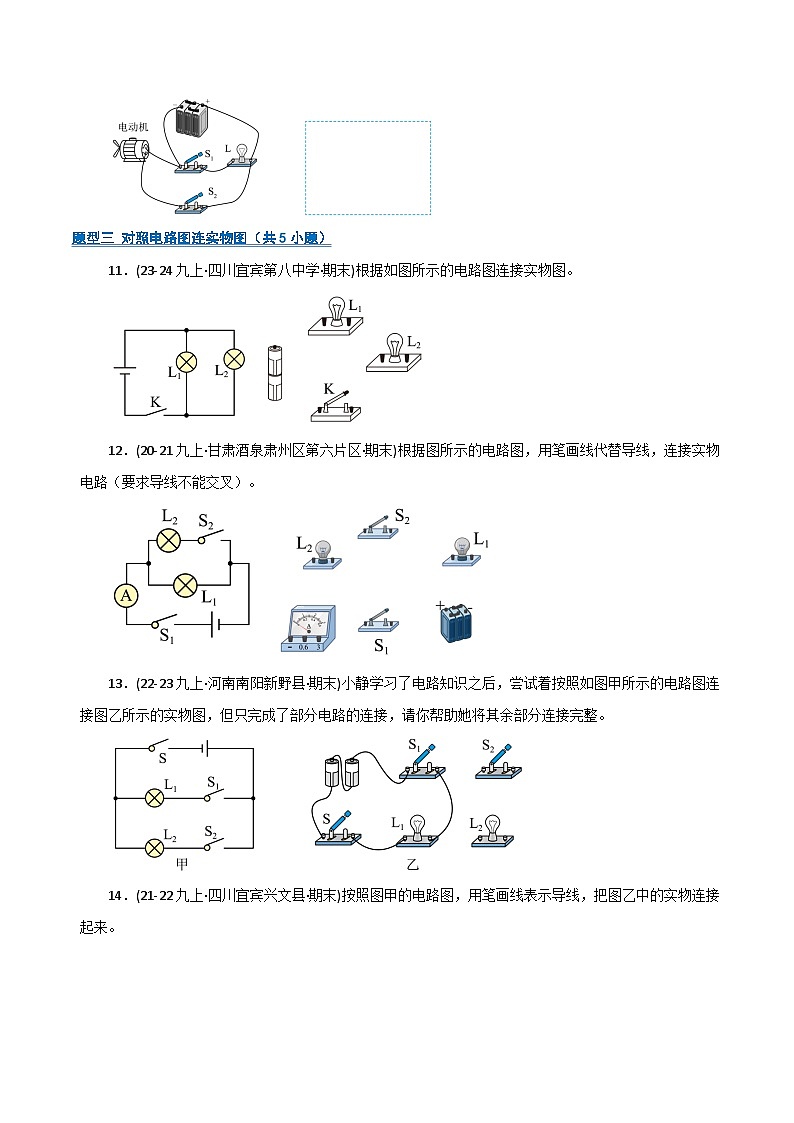

题型三 对照电路图连实物图（共5小题）
11．(23-24九上·四川宜宾第八中学·期末)根据如图所示的电路图连接实物图。
【答案】
【详解】由电路图可知，两灯并联，开关K在干路上，按照电流流向，电流从电源正极出发，在灯泡L1左接线柱分为两条支路，分别流经两个灯泡后，在L1右接线柱汇合，经开关K流回电源负极。如图如下：
12．(20-21九上·甘肃酒泉肃州区第六片区·期末)根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
【答案】
【详解】原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；开关S1控制整个电路，电流表接在干路上测总电流，因不知电流大小，故电流表选用大量程串联在电路中。其中电流从电源正极流出经过开关S1，再经过电流表后分成两条支路，一条经过灯泡L2，再经过开关S2，另一条经过灯泡L1，然后两支汇合共同回到电源负极，根据电路图连接实物图，如图所示：
13．(22-23九上·河南南阳新野县·期末)小静学习了电路知识之后，尝试着按照如图甲所示的电路图连接图乙所示的实物图，但只完成了部分电路的连接，请你帮助她将其余部分连接完整。
【答案】
【详解】甲图中，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联；S控制整个电路，根据电路图连接实物图，如下所示：
14．(21-22九上·四川宜宾兴文县·期末)按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
【答案】
【详解】由电路图知，两灯并联，开关和电流表A1在干路上，A2在L1支路上，由于电流大小未知，为了安全电流表可都使用大量程，实物连接如下图所示：
15．(20-21九上·湖南岳阳岳阳县·期末)请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
【答案】
【详解】原电路中，两灯并联，S控制整个电路，根据电路图连接实物图，如下所示。
题型四 辨析电路串并联（共5小题）
16．(23-24九上·甘肃武威凉州区多校联考·期末)在如图所示的电路中，下列说法正确的是（ ）
A．只闭合开关S1时，灯泡L1、L2串联
B．只闭合开关S1、S3时，灯泡L1、L2并联
C．只闭合开关S2时，灯泡均不发光
D．闭合所有开关时，灯泡均正常发光
【答案】B
【详解】A．由图知道，只闭合开关S1时，电流只有一条路径，是灯泡L1的简单电路，只有灯泡L1发光，故A错误；
B．只闭合开关S1、S3时，电流有两条路径，一条是正极→S3→L2→S1→负极，另一条是正极→L1→S1→负极，所以，灯L1、L2并联，故B正确；
C．只闭合开关S2时，电流依次经灯泡L1、L2，所以灯L1、L2串联，故C错误；
D．闭合所有开关时，电流不经过灯泡，直接从电源的正极回到负极，形成电源短路，灯泡L1、L2都不会发光，故D错误。
故选B。
17．(23-24九上·物理四川宜宾兴文县·期末)在如图所示的电路中，当开关S1、S2断开或闭合时，下列说法正确的是（ ）
A．当两个开关均断开时，灯L1和L2串联
B．当两个开关均闭合时，灯L1和L2并联
C．当开关S1断开、S2闭合时，灯L1和L2串联
D．当开关S1断开、S2闭合时，灯L1被短接，只有灯L2能发光
【答案】B
【详解】A．当两个开关均断开时，灯L1和L3串联，故A错误；
B．当两个开关均闭合时，L3被短路，灯L1与灯L2并联，故B正确；
C D．当开关S1断开、S2闭合时，只有灯L1接入，故CD错误。
故选B。
18．(21-22九上·广西来宾·期末)如图所示，要使灯泡L1、L2并联，则开关的通断情况说法正确的是（ ）
A．闭合S2，断开S1、S3B．闭合S3，断开S1、S2
C．闭合S1和S3，断开S2D．闭合S2和S3，断开S1
【答案】C
【详解】A．闭合S2，断开S1、S3时电流只有一条路径，电流依次流过L2、开关S2和L1，属串联电路，故A不符合题意；
B．闭合S3，断开S1、S2时，为灯泡L2的简单电路，故B不符合题意；
C．闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，故C符合题意；
D．闭合S2和S3，断开S1时，灯泡L1被短路，只有灯泡L2发光，故D不符合题意。
故选C。
19．(20-21九上·内蒙古呼伦贝尔扎兰屯·期末)如图所示电路，下列说法正确的是 （ ）
A．当开关都闭合时，L2中电流方向从右到左
B．当开关都闭合时，电路中只有L1发光
C．当开关都闭合时，电路中只有L2发光
D．当开关都闭合时，L1和L3并联，L2处于开路状态
【答案】A
【详解】由图可知，当开关都闭合时，L1、L2和 L3组成并联电路，三灯泡都发光，L2中电流方向从右到左，故BCD错误，A正确。
故选A。
20．(20-21九上·四川遂宁安居区·期末)如图所示，要使L1、L2并联，开关的开闭情况应该是（ ）
A．只闭合S2B．只闭合S3
C．只闭合S1和S3D．只闭合S1和S2
【答案】D
【详解】A．只闭合S2，电路为只有L1的简单电路，故A不符合题意；
B．只闭合S3，两个灯泡串联在电路中，故B不符合题意；
C．只闭合S1和S3，电源被短路，故C不符合题意；
D．只闭合S1和S2，电流路径有两条，两个灯泡并联，故D符合题意。
故选D。
题型五 串联电路设计（共5小题）
21．(24-25九上·安徽芜湖第二十七中学·期末)学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（ ）
A．B．
C．D．
【答案】A
【详解】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，所以S1、S2与电动机应串联在电路中。而图B中，两个开关都闭合，电动机被短路；图C中，S1闭合时，电源被短路；图D中，任一开关闭合或两个开关都闭合，电动机都能工作。故A符合题意，BCD不符合题意。
故选A。
22．(24-25九上·四川成都金牛区·期末)交通法规中明确规定，所有的摩托车、电动自行车上路时驾驶员必须佩戴安全头盔，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号（相当于S1闭合)，再转动电动车钥匙（相当于S2闭合）车才能正常启动，下列电路中符合要求的是（ ）
A．B．
C．D．
【答案】A
【详解】依题意得，S1与S2均闭合，车才能正常启动，说明电动机受S1与S2同时控制，则S1与S2应与电动机串联，则S1、S2、电动机串联，故A符合题意，BCD不符合题意。
故选A。
23．(24-25九上·江苏无锡滨湖区·期末)为了提高旅客的乘车通行效率，2025年某火车站实施“验检合一”，乘客通过检票处“一道闸”，当身份信息和人脸信息都符合时（相当于闭合开关），电动机转动，打开闸门直达站台，下列电路设计符合要求的是（ ）
A．B．
C．D．
【答案】A
【详解】根据题意可知，只有两个开关都闭合的情况下，电动机才工作，这说明两个开关相互影响，是串联的关系，然后与电动机串联。故A符合题意，BCD不符合题意。
故选A。
24．(24-25九上·辽宁阜新太平区·期末)高铁站的自动检票闸机口设有身份证和人脸识别双重验证，每个信息验证成功相当于闭合一个开关，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。下列模拟电路中符合要求的是（ ）
A．B．C．D．
【答案】A
【详解】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机才自动打开，所以两个开关应该串联，故A符合题意，BCD不符合题意。
故选A。
25．（2022·广西梧州·中考真题）驾乘电动自行车上路时须佩戴安全头盔。名晶同学想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号；电动自行车上的信号接收器接收到信号（相当于S1闭合）后，再转动电动自行车钥匙（相当于S2闭合），车才能正常启动。下列图片电路中符合要求的是（ ）
A．B．
C．D．
【答案】A
【详解】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），即只有两个开关都闭合的情况下，车才能正常启动，这说明两 个开关相互影响，是串联在一起的，一起控制电动机，故A正确，符合题意；BCD错误，不符合题意；
故选A。
题型六 并联电路设计（共5小题）
26．(24-25九上·云南昆明西区·期末)某班举办普法知识竞赛，需制作一个选答器。其功能为：题目正确则绿灯亮，反之则红灯亮，红、绿灯分别由S1、S2两个开关控制。下列电路符合设计要求的是（ ）
A．B．
C．D．
【答案】B
【详解】由题目信息可知，红、绿灯的工作互不影响，应并联在电路中。且开关S1只控制红灯，应串联在红灯所在支路；开关S2只控制绿灯，应串联在绿灯所在支路，两开关不能串联在干路上。故B符合题意，ACD不符合题意。
故选B。
27．(24-25九上·江苏连云港·期末)小明为医院病房设计呼叫电路，患者闭合床头开关，值班室里电铃就会响，同时对应病床的灯就会亮，从而通知值班室里的护士，下列设计方案中最合理的是（ ）
A．B．C．D．
【答案】A
【详解】由题意知，任何一个病房的开关闭合，对应病房的灯会亮，电铃都会响，即任何一个病房的开关闭合，电铃都工作，但灯只是对应病房的工作，说明是并联电路。且电铃在干路上，控制灯泡的开关与灯泡串联在各支路。故BCD不符合题意，A符合题意。
故选A。
28．(24-25九上·福建厦门·期末)小华设计了一款护老监测系统，可以实现：老人居家时，开关S1闭合，系统处于监测状态；若24小时用电量异常，用电量监测开关S2闭合，指示灯亮起；若24小时用水量异常，用水量监测开关S3闭合，蜂鸣器报警。如图所示的电路中，符合要求的是（ ）
A．B．
C．D．
【答案】D
【详解】根据题意分析电路要求：老人居家时，开关S1闭合，系统处于监测状态。这说明S1是总开关，应位于干路中，控制整个电路。用电量异常时，开关S2闭合，指示灯亮起。这说明S2和指示灯串联，S2控制指示灯。用水量异常时，开关S3闭合，蜂鸣器报警。这说明S3和蜂鸣器串联，S3控制蜂鸣器。指示灯亮和蜂鸣器报警互不影响。这说明指示灯和蜂鸣器所在的支路应该是并联的。综合以上要求，电路应为：开关S1在干路上，指示灯和开关S2串联组成一个支路，蜂鸣器和开关S3串联组成另一个支路，这两个支路并联后接入电路。故D符合题意，ABC不符合题意。
故选D。
29．(24-25九上·山西·期末)电冰箱内有照明灯，控制它的开关在冰箱门打开时闭合，使灯发光，当冰箱门关闭时，此开关处于断开状态，灯不发光；冰箱的背面有一个电动压缩机，当冰箱内温度升高到一定程度便启动，而内部温度降低到一定程度就会停止工作，它由一个“温控开关”自动控制。下列设计的电路图满足要求的是（ ）
A．B．
C．D．
【答案】B
【详解】根据题意可知，电冰箱中的灯和压缩机分别由一个开关单独控制，它们可以单独工作，互不影响，所以，灯和压缩机并联，且各自支路上有一个开关单独控制，故B符合题意，ACD不符合题意。
故选B。
30．(24-25九上·河北石家庄裕华区石家庄第四十中学·期末)使用共享电单车时，骑行前先要扫码，扫码成功后开关S1闭合，指示灯L 亮，但电动机不工作；从车筐取出头盔并戴上后，头盔内遥控设备遥控S₂闭合，电动机通电工作：若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A．B．
C．D．
【答案】B
【详解】由题意可知，骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车筐取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作，这说明指示灯与电动机互不影响，是并联的：若只戴头盔不扫码则无法骑行，则说明开关S1接在干路控制整个电路，开关S2与电动机串联在一条支路，故B符合题意，ACD不符合题意。
故选B。
题型七 判断电流表测量对象（共5小题）
31．（25-26九年级上·新疆·期末）如图电路，能正确测出通过灯L1 电流的电路是（ ）
A．B．C．D．
【答案】B
【详解】A．L1和L2并联，电流表接在干路中，测量的是干路电流（即L1和L2的总电流），且正负接线柱接反，不是测通过L1的电流，故A不符合题意；
B．L1和L2并联，电流表接在L1支路且电流从电流表正接线柱流进，负接线柱流出，因此能正确测出L1电流，故B符合题意；
C．L1和L2并联，电流表与L2串联，测量的是通过L2的电流，故C不符合题意；
D．电流表与L1串联，但电流 “负进正出”（接线柱接反），会导致电流表指针反向偏转，无法正确测量测出L1电流，故D不符合题意。
故选B。
32．(24-25九上·新疆和田·期末)如图所示，闭合开关后，能正确测出通过灯泡L1电流的电路是（ ）
A．B．
C．D．
【答案】B
【详解】A．电流表在干路中，测量的是干路电流，即通过L1​和L2​的电流之和，不是通过L1​的电流，故A错误；
B．电流表与L1​串联，且电流表正负接线柱连接正确（电流从正接线柱流入，从负接线柱流出 ），能正确测出通过灯泡L1​的电流，故B正确；
C．电流表与L2串联，测量的是通过L2​的电流，不是通过L1​的电流，故C错误；
D．电流表与L1​串联，但电流表正负接线柱接反了，这样会导致电流表指针反向偏转，损坏电流表，不能正确测量电流，故D错误。
故选B。
33．(23-24九上·北京平谷·期末)如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．灯L1与灯L2串联
B．开关只能控制灯L2
C．电流表测通过灯L1的电流
D．通过灯L1和L2的电流一定不相等
【答案】C
【详解】ABC．由实物图可知，电流从正极流出，经过开关后，从电流表的正接线柱分成两支：一支流经L2，另一支经电流表、L1与通过L2的电流汇合，然后流回到电源负极。因此L1、L2并联，电流表测通过L1的电流，开关控制两盏灯，故AB错误，C正确；
D．如果两灯的规格相同，则通过它们的电流相等，如果规格不同，则通过它们的电流不相等，故D错误。
故选C。
34．(21-22九上·湖南邵阳隆回县·期末)如图所示的电路中，安培表测量的是（ ）
A．通过L1上的电流B．通过L2的电流
C．通过干L1与L2的总电流D．电路错误，无法测量
【答案】B
【详解】由电路图可知，灯泡L1和灯泡L2并联，安培表与灯泡L2串联在支路中，测量的是通过灯泡L2的电流，故ACD不符合题意，B符合题意。
故选B。
35．(21-22九上·河北唐山路北区·期末)将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（ ）
A．电流表测量干路电流B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等D．只断开S2，L1发光，L2不发光
【答案】D
【详解】A．由图知，闭合开关S1、S2后，灯泡L1、L2并列接在电路中，即两灯并联；电流表和L1在一条支路上，则电流表测量通过L1的电流；开关S2和L2在另一条支路上，开关S2只控制灯L2；开关S1在干路上，则开关S1控制整个电路，故A错误；
B．灯泡L1、L2的规格不同，并联在同一电路中，两个灯泡两端的电压相同，由P=U2R可知，实际功率不相同，L1与L2的亮度不相同，故B错误；
C．灯泡L1、L2的规格不同，并联在同一电路中，两个灯泡两端的电压相同，由I=UR可知通过L1和L2的电流不相等，故C错误；
D．只断开S2，L2支路断路，电路为只有L1的简单电路，L1发光，L2不发光，故D正确。
故选D。
题型八 电流表的量程及读数（共5小题）
36．(22-23九上·江西南昌·期末)流过某手电筒小灯泡的电流大约是 0.25A，等于 毫安；如图所示的电流表的示数是 A。
【答案】 250 0.26
【详解】[1]因为1A=1000mA，所以
0.25A=0.25×1000mA=250mA
[2]如图所示，电流表接入0~0.6A量程，分度值为0.02A，读数为0.26A。
37．(21-22九上·湖南湘西州龙山县·期末)如图电表示数，A1的示数为 ，A2的示数为 。
【答案】 0.7A 0.24A
【详解】[1]A1所选的量程为0~3A，分度值为0.1A，其示数为0.7A。
[2]A2所选的量程为0~0.6A，分度值为0.02A，其示数为0.24A。
38．(21-22九上·江西新余·期末)如图所示电表的读数为 。
【答案】0.48A
【详解】由图可知，表盘上标有A字样，该表为电流表；
电流表使用的0～0.6A量程，每一个小格代表0.02A，指针在0.4A右边第四个格，示数为0.48A。
39．(19-20九上·广东汕头澄海区·期末)如图所示，图中电流表的读数为 A；若连接的接线柱是“﹣”和“0.6”，则电流表的读数为 A。
【答案】 1.4 0.28
【详解】[1]图示的电流表选择的是0～3A量程，分度值为0.1A，指针指在1A后面第4个小格上，因此读数为
1A+0.1A×4＝1.4A
[2]若连接的接线柱是“-”和“0.6”，选择的是0～0.6A量程，分度值为0.02A，指针指在0.2A后面第4个小格上，因此读数为
0.2A+0.02A×4＝0.28A
40．(20-21八上·四川绵阳东辰国际学校·期末)当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为 A和 A。
【答案】 0.78 0.52
【详解】[1][2]两灯并联，电流表与待测电路串联，电流表A1测干路电流，A2测L2的电流，电流表A1选用大量程，A2选用小量程，A1的分度值为0.1A，两灯并联的电流为
I=1A+0.3A=1.3A
A2的分度值为0.02A，通过L2的电流为
I2=0.5A+0.02A=0.52A
由并联电路干路电流等于各支路电流之和，流过灯泡L1的电流
I2=I-I1=1.3A-0.52A=0.78A
流过L2的电流为0.52A。
题型九 常见用电器电流（共5小题）
41．(24-25九上·江西南昌·期末)实验室小灯泡正常工作的电流约为（ ）
A．0.02AB．0.2AC．2AD．20A
【答案】B
【详解】实验用小灯泡的额定电压约2.5V左右，其电阻约为10Ω，所以灯泡正常工作时通过的电流约为I=UR=2.5V10Ω=0.25A
故ACD不符合题意，B符合题意。
故选B。
42．(24-25九上·江苏南京联合体·期末)如图所示，下列家用电器正常工作时电流最接近4A的是（ ）
A．台灯B．电视机
C．电冰箱D．微波炉
【答案】D
【详解】A．台灯工作时的电流很小，约为0.1A，故A不符合题意；
B．电视机工作时的电流约为0.5A，故B不符合题意；
C．电冰箱工作时的电流约为1A，故C不符合题意；
D．微波炉工作时的电流约为4A，故D符合题意。
故选D。
43．(23-24九上·广东惠州惠城区·期末)以下家用电器中，正常工作电流最接近1A的是（ ）
A．节能灯的电流B．电冰箱的电流
C．空调的电流D．手电筒的电流
【答案】B
【详解】A．根据电流的知识可知，家庭节能灯正常工作时的电流约为0.1A，故A不符合题意；
B．根据电流的知识可知，电冰箱的电流约为1A，故B符合题意；
C．根据电流的知识可知，空调的电流较大，约为5A，故C不符合题意；
D．根据电流的知识可知，手电筒的电流较小，约为0.2A，故D不符合题意。
故选B。
44．(21-22九上·江苏镇江丹阳·期末)下列家用电器中，正常工作时电流最大的是（ ）
A．立式空调B．节能灯
C．收音机D．手机
【答案】A
【详解】立式空调的工作电流约10A，节能灯的工作电流约0.1A，收音机的工作电流约0.05A，手机的工作电流约0.1A。所以正常工作时电流最大的立式空调。故A符合题意，BCD不符合题意。
故选A。
45．(20-21九上·新疆哈密第十二中学·期末)某家用电器正常工作时的电流约为2A，则它可能是（ ）
A．洗衣机B．白炽灯C．空调D．复读机
【答案】A
【详解】A．洗衣机的电功率约为500W，工作电流约为2A；故A符合题意；
B．白炽灯工作时的功率约为40W，电流大约是0.2A，故B不符合题意；
C．空调工作时的功率约为1000W，电流大约是5A，故C不符合题意；
D．复读机工作时的功率约为10W，电流大约是0.05A，故D不符合题意。
故选A。
题型十 生活中一些常见的电压（共5小题）
46．(24-25九上·四川宜宾·期末)小明注意到他的电动玩具车电池盒上标注着“3V”的标识，则他应该装入新的干电池（ ）
A．1节B．2节C．3节D．4节
【答案】B
【详解】一节新干电池的电压是1.5V，所以根据玩具车电池盒上标注着“3V”的标识，应该装入2节新的干电池。
47．(24-25九上·广东梅州兴宁宋声学校·期末)如图所示，这是某跑步爱好者网购的一款香薰运动风扇，该风扇的电池电压最接近（ ）
A．9VB．110VC．220VD．380V
【答案】A
【详解】该风扇是随身佩戴的，工作电压应属于安全电压范畴，故A符合题意，BCD不符合题意。
故选A。
48．(22-23九上·甘肃酒泉金塔县·期末)华为是我国品牌强国企业，华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
【答案】A
【详解】华为智能手机电池电压约为3.7V，与4V接近。故A符合题意，BCD不符合题意。
故选A。
49．(20-21八上·浙江嘉兴·期末)中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A．4VB．110VC．220VD．380V
【答案】A
【详解】5G智能手机使用的电池电压低于5V，在3.7V左右，最接近于4V，故A符合题意，BCD不符合题意。
故选A。
50．(21-22九上·天津滨海新区·期末)我国家庭电路的电压是（ ）
A．220 VB．2 VC．1.5 VD．3.7 V
【答案】A
【详解】我国家庭电路的电压为220V。故BCD不符合题意，A符合题意。
故选A。
题型十一 电压表量程和读数（共5小题）
51．(24-25九上·甘肃酒泉第七中学·期末)如图所示，电流表的示数是 ，电压表的示数是 。
【答案】 0.7A 12.5V
【详解】[1]如图所示，电流表的量程为0-3A，分度值为0.1A，则根据指针位置可知电流表的示数为0.7A。
[2]如图所示，电压表接入电路的量程为0-15V，分度值为0.5V，根据指针位置可知电压表的示数为12.5V。
52．(22-23九上·辽宁葫芦岛建昌县·期末)如图甲所示的电路图，开关闭合后，电压表V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为 V和L2两端电压为 V。
【答案】 8 2
【详解】[1] [2]由电路图知，灯L1和L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0-15V，电压表V2量程是0-3V；电压表V1量程是15V，分度值是0.5V，电压表示数10V；电压表V2量程是3V，分度值是0.1V，电压表示数是2V；则L2两端的电压2V，由串联电路特点知，L1两端的电压
U1=U1﹣U2=10V﹣2V=8V
53．(22-23九上·安徽蚌埠北京师范大学蚌埠附属学校·期末)在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，电池的正极是 （选填“锌片”或“铜片”），电压的值为 。

【答案】 铜片 0.6V
【详解】[1]因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。
[2]电压表接0~3V的小量程，分度值为0.1V，读数为0.6V。
54．(20-21九上·广东阳江阳西县·期末)使用电压表时，应将电压表与被测量用电器 （选填“串联”或“并联”）；电压表测量干电池的电压时， （选填“能”或“不能”）直接用导线将干电池的两极跟接线柱相连；如图所示电压表的示数为 V。
【答案】 并联 能 2.4
【详解】[1]根据电压表的结构特点可知，使用电压表时，应将电压表与被测量用电器并联。
[2]由于电压表本身的电阻非常大，在电路中相当于“开路”，因此电压表测量干电池的电压时，能直接用导线将干电池的两极跟接线柱相连。
[3]如图所示电压表选用小量程，分度值为0.1V，电压表的示数为2.4V。
55．(21-22九上·云南昭通鲁甸县·期末)如图所示，电压表的示数为 V。
【答案】0.5
【详解】由图可知，电压表的量程为0～3V，分度值为0.1V，示数为0.5V。
题型十二 判断电压表的测量对象（共5小题）
56．(24-25九上·山西运城·期末)小明给同学们分享了一种判断电压表测量对象的方法：在某个电路中，用大拇指或橡皮等小工具遮住电源，若电压表和某个用电器（或某部分电路）形成封闭的回路，那么该电压表测量的对象为某个用电器（或某部分电路）的电压。以下电路中，电压表测灯L1两端电压的是（ ）
A．B．
C．D．
【答案】B
【详解】A．用大拇指或橡皮等小工具遮住电源，此时电压表和两个灯泡形成封闭的回路，且电压表正、负接线柱正确，所以此时电压表测量的是两个灯泡两端电压之和，故A不符合题意；
B．用大拇指或橡皮等小工具遮住电源，此时电压表和L1形成封闭的回路，且电压表正、负接线柱正确，所以此时电压表测量的是L1两端电压，故B符合题意；
C．用大拇指或橡皮等小工具遮住电源，此时电压表和L2形成封闭的回路，且电压表正、负接线柱正确，所以此时电压表测量的是L2两端电压，故C不符合题意；
D．用大拇指或橡皮等小工具遮住电源，此时电压表和L1形成封闭的回路，即电压表与L1并联，但是电压表正、负接线柱接反了，所以此时电压表不能测量L1两端电压，故D不符合题意。
故选B。
57．(24-25九上·甘肃酒泉第七中学·期末)如图所示，闭合开关，电压表测的是（ ）
A．灯泡L1两端的电压B．电源电压
C．灯泡L2两端的电压D．灯泡L1、L2两端的电压
【答案】C
【详解】如图所示，闭合开关，电压表与L2并联，测量L2的电压，故ABD不符合题意,C符合题意。
故选C。
58．(24-25九上·吉林白山江源区白山第二十五中学·期末)在如图所示的电路中，闭合开关，电压表测的是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和电源的总电压D．电源的电压
【答案】B
【详解】由电路图知，两个灯泡串联，电压表与灯泡L2并联，所以电压表测量灯泡L2两端的电压，故B符合题意，ACD不符合题意。
故选 B。
59．(20-21九上·江苏常州教育学会·期末)下列电路图中，能正确测量出灯泡L2两端电压的是（ ）
A．B．
C．D．
【答案】D
【详解】A．电压表测量L1两端电压，且电压表的正负接线柱接反了，故A错误；
B．电压表测量L2两端电压，但是电压表的正负接线柱接反了，故B错误；
C．电压表是测量L1两端电压，不是L2两端电压，故C错误；
D．电压表与L2并联，故电压表测量L2两端电压，并且正负接线柱接线正确，故D正确。
故选D。
60．(21-22九上·湖南永州祁阳县、东安县·期末)如图所示的电路中，开关闭合后电压表测量的是（ ）
A．L1两端的电压B．L1和L2两端的电压
C．L2两端的电压D．电源两端的电压
【答案】B
【详解】由图可知，闭合开关后三个灯泡串联，电压表并联在灯泡L1和L2两端，故开关闭合后电压表测量的是L1和L2两端的电压，故ACD不符合题意，B符合题意。
故选B。
题型十三 辨析电学元件是电压表还是电流表（共5小题）
61．(24-25八下·黑龙江齐齐哈尔讷河·期末)如图所示，电路a、b、c三个位置中有一个是电流表，有一个是电压表，另外一个是小灯泡，电路元件都能正常工作，下列说法正确的是（ ）
A．a是电流表，b是电压表，c是小灯泡
B．a是电流表，b是小灯泡，c是电压表
C．a是小灯泡，b是电流表，c是电压表
D．以上均有可能
【答案】C
【详解】由于电流表的实质相当于导线，所以据图可知，若a或c其中一个是电流表，都会导致对方短路，即a是电流表，会导致c灯泡短路；若c是电流表，则导致a灯泡短路，故电流表应该是b，而ac可以分别是灯泡和电压表，且位置可以互换，故ABD错误，C正确。
故选C。
62．(22-23九上·河北承德平泉·期末)如图所示电路中，在甲、乙两处分别接入电表，当开关闭合后，两灯均能发光。以下判断正确的是（ ）
A．甲、乙都是电流表B．甲是电压表，乙是电流表
C．甲、乙都是电压表D．甲是电流表，乙是电压表
【答案】D
【详解】电流表在电路中相当于导线，电压表在电路中相当于开路，由图知，假设乙为电流表，则右边灯泡会被短路，不能满足两灯均能发光的要求，所以乙只能为电压表；而如果甲为电压表，则会造成右边灯泡开路，不能满足两灯均能发光的要求，所以甲应是电流表；因此甲为电流表，乙为电压表，此时两灯并联。
故选D。
63．(22-23九上·湖南益阳六校联考·期末)在如图所示的电路中，开关 S 闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是（ ）
A． L1和 L2串联在电路中B． L1和 L2并联在电路中
C．甲、乙都是电流表D．甲是电压表，乙是电流表
【答案】B
【详解】AB．由题图可知，L1由导线直接接在了电源两端；若甲为电压表，则L2将被短路；因此甲只能为电流表，故两灯应为并联；故A错误，B正确；
CD．结合以上分析，若乙为电流表，则会引起电源短路，所以乙只能为电压表，故CD错误。
故选B。
64．(20-21九上·北京房山区·期末)在图示的电路中，闭合开关 S 后，两只灯泡都能发光，应在甲、乙两处连入的电表是 （ ）
A．甲是电压表，乙是电压表
B．甲是电流表，乙是电流表
C．甲是电流表，乙是电压表
D．甲是电压表，乙是电流表
【答案】D
【详解】闭合开关 S 后，两只灯泡都能发光，故L1、L2，均形成了回路，则甲为电压表，乙为电流表，故ABC错误，D正确。
故选D。
65．(24-25九上·河南驻马店上蔡县·期中)如图所示，甲、乙是电流或电压表，当开关S闭合时，两灯均发光，两电表均有示数，下列判断正确的是（ ）
A．甲是电流表，乙是电压表
B．甲、乙都是电流表
C．甲是电压表，乙是电流表
D．甲、乙都是电压表
【答案】A
【详解】当开关S闭合时，两灯均发光，则乙不可能为电流表，甲不可能为电压表。根据电流表与电压表的连接方式可知，电流表需要串联进电路中，电压表需要与用电器并联，由此可知，甲为电流表，乙为电压表，故A正确，BCD错误。
故选A。
题型十四 用电压表和电流表检测电路故障（共5小题）
66．(24-25九上·内蒙古呼和浩特·期末)如图所示，闭合开关电路正常工作，过一会儿，两表中一表示数变大，另一表示数变小，则发生故障的原因（ ）
A．可能是R断路B．可能是灯丝断了
C．可能是灯丝短路D．一定是R短路
【答案】A
【详解】由图知，电阻和灯泡串联，电流表测量电路中的电流，电压表测量电阻两端的电压。
A．若R断路，电流表示数变为0，此时电压表测量电源电压，则电压表的示数增大，故A符合题意；
B．若灯丝断了，整个电路断路，则灯泡不发光，两电表的示数都为0，故B不符合题意；
C．若灯丝短路，电路中有电流通过，电流表有示数且变大，电压表测量的是电源电压，其示数变大，故C不符合题意；
D．若电阻R短路，灯泡能发光，电压表同时被短路，其示数为0，电流表的示数变大，但不排除R断路的情况，故D不符合题意。
故选A。
67．(24-25九上·福建泉州鲤城区福建泉州第五中学·期末)如图所示电路，闭合开关，L1、L2两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，电流表示数增大，电压表示数为零，造成此现象的原因可能是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
【答案】B
【详解】A．由电路图可知，闭合开关S，L1、L2串联，电压表测L2两端的电压，电流表测电路中的电流，若L1灯短路时，电路为L2的简单电路，此时L1不发光、L2发光，电压表和电流表的示数均增大，故A不符合题意；
B．若L2灯短路时，电路为L1的简单电路，此时L1发光、L2不发光，电流表示数增大，电压表被短路几乎无示数，故B符合题意；
C．若L1灯断路时，电路断路，此时L1、L2均不发光，电流表和电压表均无示数，故C不符合题意；
D．若L2灯断路时，电路断路，此时L1、L2均不发光，电流表无示数，电压表串联在电路中测电源两端的电压，其示数增大，故D不符合题意。
故选B。
68．(24-25九上·河北邢台威县名洲镇李寨中学·期末)如图所示的电路中，当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路中只有一处故障，则发生的故障可能是（ ）
A．L1短路B．L1断路
C．L2短路D．L2断路
【答案】D
【详解】两灯串联，电压表测L2两端电压。开关闭合两灯都不亮，说明电路出现断路故障（若短路，至少有一盏灯亮）。
电压表示数接近电源电压，说明电压表与电源两极连通，即L1是通路，故障出在L2上，且L2断路，此时电压表通过L1等导线与电源连通，测的是电源电压。
故ABC不符合题意，D符合题意。
故选D。
69．(24-25九上·辽宁锦州·期末)如图所示电路，闭合开关S后，发现L1 、L2两灯泡都不亮。将电压表的两端分别接到a、b两点，或者接到a、c两点，或者接到a、d两点时，电压表都没有示数；将电压表的两端分别接到a、e或者a、f两点时，有示数。则电路故障可能是（ ）
A．开关S接触不良B．灯泡L1灯丝断了
C．灯泡L2灯丝短路D．灯泡L2灯丝断了
【答案】B
【详解】闭合开关S后，发现L1 、L2两灯泡都不亮，可能是电路中某处断路，或者两个灯泡同时被短路；将电压表的两端分别接到a、b两点，或者接到a、c两点，或者接到a、d两点时，电压表都没有示数，则电压表两个接线柱与电源两端一直是断开的，说明发生断路的位置可能在d点与电源正极之间；将电压表的两端接到a、e两点时，有示数，则电压表两个接线柱与电源两端是通路，说明e点与电源正极之间是完好的，所以发生断路的位置在d、e两点之间，即灯泡L1灯丝断了，故B符合题意，ACD不符合题意。
故选B。
70．(21-22九上·四川成都部分区县·期末)如图所示电路，电源电压保持不变，先闭合开关S，断开开关S1，三个电表均有示数。闭合开关S1后，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】C
【详解】因为开关由断开到闭合，电流表A1示数不变，说明L2所在的支路一定为断路，即灯L2断路，故ABD不符合题意，C符合题意。
故选C。
题型十五 探究串联电路和并联电路中电流的特点（共5小题）
71．(24-25九上·海南三亚南滨中学·期末)在“探究串联电路的电流规律”的实验中，图甲是实验的电路图。
(1)连接电路时，开关应 ；
(2)连接好电路，在测A处的电流时，发现电流表的指针偏转情况如图乙所示，接下来进行的操作是 ；
(3)排除故障后，继续实验，下表是某同学实验记录的数据，分析数据得到串联电路的电流规律：串联电路中的电流 ；
(4)本实验还需要更换 （选填：相同或不同）规格的灯泡进行多次实验。
【答案】(1)断开
(2)将与电流接线柱连接的导线交换位置连接
(3)处处相等
(4)不同
【详解】（1）为了确保电路的安全和正确连接，避免短路现象的发生，开关在连接过程中应该是断开的。
（2）闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的，则他应将与电流表接线柱连接的导线交换位置连接。
（3）由表中数据可知IA=IB=IC=0.3A
故可得到串联电路的电流规律是：串联电路中的电流处处相等。
（4）实验中只进行了一次实验，结论具有偶然性，为了得到普遍性规律，应换用不同规格的灯泡进行多次实验。
72．(23-24九上·西藏拉萨第八中学·期末)如图是探究串联电路电流特点的实验电路图。
(1)实验中，选择两个小灯泡的规格应该是 （选填“相同”或“不相同”）的。
(2)该同学实验的不足之处是： .
(3)实验中另一组同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是（ ）
A．通过该灯泡的电流小一些B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了D．该灯泡靠近电源负极
(4)该实验得出的结论用公式表示是 。
【答案】(1)不同
(2)一次实验具有偶然性，应该换用不同规格的灯泡进行多次实验
(3)C
(4)IA=IB=IC
【详解】（1）在探究串联电路电流特点的实验中，为了使实验结论具有普遍性，应该选择两个规格不相同的小灯泡。因为如果选择规格相同的小灯泡，实验具有偶然性，得出的结论可能不准确。
（2）该同学只进行了一次实验，这样得出的结论具有偶然性，不具有普遍性。应该多次实验，如换用不同规格的灯泡进行多次测量。
（3）A．在串联电路中，电流处处相等，所以通过两个灯泡的电流是一样大的，故A不符合题意；
B．如果该灯泡的灯丝断了，那么整个电路就会断路，另一个灯泡也不会发光，故B不符合题意；
C．该小灯泡灯座处可能短路了，此时短路的灯泡中没有电流通过，不会发光，而另一个灯泡可以正常发光，故C符合题意；
D．在串联电路中，电流处处相等，灯泡是否发光与它靠近电源的哪一极无关，故D不符合题意。
故选C。
（4）通过实验探究得出串联电路电流的特点是：串联电路中各处电流相等，用公式表示为IA=IB=IC。
73．(24-25九上·福建龙岩·期末)小龙利用图甲所示电路“探究并联电路电流规律”。
(1)连接电路前，小龙发现电流表指针位置如图乙所示，原因是 。
(2)图丙是小龙连接好的电路，此时电流表测量的是通过 （选填“L1”“L2”或“L1和L2”）的电流。
(3)下表是小龙用电流表分别测出图甲中A、B、C三处的电流值。由表中数据初步得出，IA、IB、IC三者之间的关系为 。（写表达式）
(4)为了进一步得出普遍规律，接下来的操作是_______。
A．更换电流表再测几组电流值
B．更换不同规格的小灯泡再测几组电流值
【答案】(1)电流表未调零
(2)L1和L2
(3)IC=IA+IB
(4)B
【详解】（1）由图乙可知，闭合开关前，电流表指针偏向零刻度线的左侧，说明在使用前，电流表指针没有校零。
（2）由图丙可知，电流表接在干路上，故此时电流表测量的是通过L1和L2的电流。
（3）由表中数据初步得出，通过C处的电流等于通过A处的电流与通过B处的电流之和，即IC=IA+IB。
（4）仅凭一组实验数据得出的结论具有偶然性，因此为了得到具有普遍性的结论，应更换不同规格的小灯泡再测几组电流值。故选B。
74．(24-25九上·福建福州屏东中学·)小敏同学利用图甲电路探究并联电路的电流规律。
(1)图乙实物图中，闭合开关，电流表测量图甲中 处电流（选填“A”、“B”或“C”）；
(2)在闭合开关前，电流表的指针（实线箭头为指针）出现了如图丙所示的情况，出现该现象的原因是 ；
(3)纠正后，闭合开关，发现灯L1发光，灯L2不亮，则可能的故障是 ；
(4)小敏将测出的一组数据记录在以下的表格中。
表一
请根据图丁所示数据，将表格补充完整，IB= A。为了进一步验证结论，接下来的操作是： 。
【答案】(1)A
(2)电流表没有校零
(3)L2断路
(4) 0.24 换用不同规格的灯泡进行多次实验
【详解】（1）图乙实物图中，闭合开关，电流表与L1串联，测量图甲中A处电流。
（2）在闭合开关前，电流表的指针（实线箭头为指针）出现了如图丙所示的情况，此时指针没有在零刻度线处，出现该现象的原因是电流表没有校零。
（3）纠正后，闭合开关，L1、L2并联，发现灯L1发光，灯L2不亮，则可能的故障是L2断路。
（4）[1]由图丁得，电流表的量程为0~0.6A，电流表的分度值为0.02A，示数为0.24A。
[2]为了避免偶然性，得到普遍规律，接下来的操作是换用不同规格的灯泡进行多次实验。
75．(24-25九上·江苏南通海门区海南中学·期末)在“探究并联电路电流特点”的实验中，一班各组同学分别选取两个灯泡，按照如图甲所示的电路进行了连接，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
(1)小明将电流表接在A处，闭合开关，电流表示数如图乙所示，为了得到更为准确的测量结果，他应该断开开关， ，重新进行实验；
(2)小红测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是 ；
(3)小华认为：实验时，应该 ，多次测量A、B、C三处的电流，这样可以保证得出的结论具有普遍性。
【答案】(1)将电流表换接小量程
(2)电流表正、负接线柱接反了
(3)换用不同规格的灯泡
【详解】（1）小明将电流表接在A处，闭合开关，电流表示数如图乙所示，指针偏转角度太小，为了得到更为准确的测量结果，他应该断开开关，将电流表换接小量程（0-0.6A），重新进行实验。
（2）小红测量时，闭合开关，电路接通，发现指针向“0”刻度的左侧偏转，说明电流表的正负接线柱接反了。
（3）为得出普遍性的结论要换用不同规格的灯泡多次测量A、B、C三处的电流。
题型十六 应用串并联电路电流规律（共5小题）
76．(21-22九上·山东临沂兰陵县·期末)如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为0.3AB．通过灯L1的电流为1.2A
C．通过灯L2的电流为1.5AD．通过灯L2的电流为1.2A
【答案】B
【详解】CD．如图闭合开关后，灯泡L1和L2并联，L2所在支路串联的电流表量程是0~0.6A，偏转如图乙，所以L2所在支路电流为0.3A，故CD错误；
AB．干路上电流表量程为0~3A，偏转如图乙所示，所以干路电流为1.5A，所以通过灯L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故A错误，B正确。
故选B。
77．（22-23九年级上·山东菏泽·期末）如图甲所示，闭合开关后，两电流表的指针均偏转且偏转角度相同，如图乙所示，此时通过灯L1和L2的电流分别是（ ）
A．1.5A；0.3AB．1.2A；0.3A
C．1.8A；1.5AD．1.2A；1.5A
【答案】B
【详解】根据电路图可知，开关闭合后，两灯泡并联，电流表A1测量干路电流，A2测量通过灯泡L2的电流；由并联电路电流的规律可知，电流表A1的示数大于电流表A2的示数，根据两电流表指针偏转的角度相同可知，电流表A2选择小量程，分度值是0.02A，通过L2的电流I2=0.3A，电流表A1选择大量程，分度值是0.1A，电流表A1的电流为I=1.5A；并联电路中干路电流等于各支路电流之和，则通过灯L1的电流
I1=I-I2=1.5A-0.3A=1.2A
故选B。
78．(22-23九上·福建莆田城厢区·期末)如图甲所示的电路中，闭合开关S，两灯均发光，电流表A1、A2的指针偏转均如图乙所示。下列说法正确的是（ ）
A．灯L1、L2是串联连接的
B．电流表A2测量通过灯L2的电流
C．干路电流是0.52A
D．通过灯L2的电流是2.08A
【答案】D
【详解】由实物图知，两灯泡并联，A2测干路电流，A1测L1支路电流。
A．分析可知，灯L1、L2是并联连接的，故A错误；
B．由分析可知，电流表A1测量通过灯L1的电流，电流表A2测量干路电流，故B错误；
CD．因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流，而电流表A1和A2的指针所指位置相同，所以A1使用0~0.6A量程，分度值为0.02A；A2使用0~3A量程，分度值为0.1A。由图乙可知，A1的示数为0.52A，A2的示数为2.6A，所以干路电流为2.6A，通过灯L2的电流是
I2=I-I1=2.6A-0.52A=2.08A
故C错误，D正确。
故选D。
79．(21-22九上·内蒙古通辽某·期末)在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和干路中的电流分别为（ ）
A．0.4A，2AB．1.6A，2A
C．1.6A，0.4AD．0.4A，1.6A
【答案】B
【详解】分析图甲可知，两电阻并联，电流表A1测量干路电流，电流表A2测量通过R2的电流；由于在并联电路中，干路电流等于各支路电流之和，而两电流表指针偏转相同，所以电流表A1选用的应该是大量程（0～3A），分度值为0.1A，由图乙可知，电流表A1的示数为2A，即干路电流I=2A；A2选用的是小量程（0～0.6A），分度值是0.02A，示数为0.4A，即通过R2的电流I2=0.4A；则通过R1的电流
I1=I-I2=2A-0.4A=1.6A
故B符合题意，ACD不符合题意。
故选B。
题型十七 探究串联电路和并联电路中电压的特点（共5小题）
80．(20-21九上·山东济南莱芜区·期末)两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（ ）
A．两灯泡是串联的B．电流表A2测灯泡L2的电流
C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭
【答案】C
【详解】AB．由图可知，电流从电源正极出来流经S1、A1后分支，一支经L2、S2回负极，另一支经L1、A2回负极。所以两灯泡是并联的，电流表A2测灯泡L1的电流。故AB错误，不符合题意；
C．电流表A1测干路电流，根据并联电路干路电流等于各支路电流之和可知，电流表A1的示数比A2的示数大，故C正确，符合题意；
D．开关S2只控制L2支路，将 S2 打开，只是L2熄灭，故D错误，不符合题意。
故选C。
81．(24-25九上·江西南昌·期末)小明同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
(1)连接电路时，开关应处于 状态；
(2)小明用电压表分别测出电压UAB、UBC和UAC，实验数据如表所示。其中测UAB时，电压表的示数如图乙所示，此时电压表的分度值为 V，示数为 V；
(3)分析表中数据，得到初步结论：串联电路两端的总电压等于各部分电路两端电压之 ；实验中灯泡L1与L2的规格 （选填“相同”或“不同”）；
(4)小明认为用一块电压表分别测L1两端的电压和L2两端的电压时，需要对电路进行改接，为了不反复拆接电压表，他设计了如图丙所示的电路。他的思路是：闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，电压表就可以测L2两端的电压，这种设计思路是 （选填“正确”或“错误”）的，原因是 。
【答案】(1)断开
(2) 0.1 1.2
(3) 和 不同
(4) 错误 电压表正负接线柱接反了
【详解】（1）为了保护电路，连接电路时，开关应该处于断开状态。
（2）[1][2]电压表的示数如图乙所示，选择的是0-3V量程，此时电压表的分度值为0.1V，示数为1.2V。
（3）[1]由表中数据可知，误差允许范围内UAB+UBC=UAC，所以，在串联电路中，电源电压等于各用电器两端电压之和。
[2]由数据可知，L1两端的电压与L2两端的电压不相等，所以实验中灯泡L1与L2的规格不同。
（4）[1]闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，这样会导致电压表正负接线柱接反，指针反偏，无法测量出L2两端的电压，所以这种设计思路是错误的。
[2]闭合开关S和S1，电压表测L1两端的电压；闭合开关S和S2，这样会导致电压表正负接线柱接反，指针反偏，原因是电压表正负接线柱接反了。
82．(24-25九上·安徽六安清水河学校等·期末)为了探究串联电路电压的特点，小华连接了如图所示的实物电路。
(1)连接电路时，开关S应该处于 状态；
(2)小华测出AB、BC、AC间的电压，并更换不同规格的灯泡进行多次实验，获得的数据如表所示，分析表中的数据，得到的规律是：串联电路的总电压等于各部分电压 。
【答案】(1)断开
(2)之和
【详解】（1）连接电路时，为了保护电路，开关S应该处于断开状态。
（2）分析表格中的数据：第1次实验，AB间电压1.5V，BC间电压1.5V，AC间电压3.0V，即1.5V+1.5V=3.0V
第2次实验，AB间电压1.4V，BC间电压1.6V，AC间电压3.0V，即1.4V+1.6V=3.0V
第 3 次实验，AB间电压1.3V，BC间电压1.7V，AC间电压3.0V，即1.3V+1.7V=3.0V
可以得到的规律是：串联电路的总电压等于各部分电压之和。
83．(24-25九上·内蒙古乌兰察布联盟校·期末)在“探究串联电路的电压规律”实验中，小亮同学设计了如图甲所示的电路。
(1)小亮根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为 V。为了使实验结果更准确，接下来他应该 。
(2)正确操作完成三次实验后，实验数据如下表所示，进行多次实验的目的是 ，由实验数据可得出结论： 。
【答案】(1) 2 断开开关，将电压表改接0~3V的量程
(2) 寻找普遍规律 串联电路中，电源电压等于各用电器两端电压之和
【详解】（1）[1]由乙图可知，电压表使用的0~15V的量程，分度值为0.5V，其示数为2V。
[2]由于电压表的量程选择太大，测量的结果不精确，所以为了使实验结果更准确，应断开开关，将电压表改接0~3V的量程。
（2）[1]在“探究串联电路的电压规律”实验中，进行多次实验的目的是使实验结论更具有普遍性，避免偶然性。
[2]由实验数据可知，两灯泡的电压之和等于电源电压，所以可得出结论：串联电路中，电源电压等于各用电器两端电压之和。
84．(24-25九上·宁夏吴忠·)在做“探究串联电路中电压的规律”实验时，有多个灯泡可供选择，小明把两只灯泡L1和L2串联起来接到电源上，如图所示。
(1)小明连接好最后一根导线时，灯泡立即发光，则他操作中的错误是 。
(2)改正错误后，小明分别把电压表并联在图中AB、BC及AC处，完成第一组数据采集后，他需要进行的操作顺序是______（填字母）。
A．换不同型号的灯泡替换L1和L2
B．断开开关
C．分别把电压表连在图中AB、BC及AC处，闭合开关，观察电压表示数，并记录数据
(3)为了节省时间，小明在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，把接线改接到C接点上。这个方法 （选填“能”或“不能”）测出L2两端的电压，理由是 。
(4)通过正确测量得到了如表格所示的三组数据，可得出的结论是 ，即UAC= 。
【答案】(1)连接电路时开关没有断开
(2)BAC
(3) 不能 电压表的正负接线柱接反
(4) 串联电路中，电源电压等于各串联的用电器两端电压之和 UAB+UBC
【详解】（1）为保护电路，连接电路时，开关应该断开。小明连接好最后一根导线时，灯泡立即发光，是因为连接电路时开关没有断开。
（2）测得一组实验数据后，应断开开关，换用不同规格的灯泡再进行实验。这样可避免实验的偶然性，所以需要进行的操作顺序是BAC。
（3）[1][2]电压表所接的B接点不动，只断开A接点，把接线改接到C接点上，这样会导致电压表正负接线柱接反，损坏电压表，不能测出L2两端的电压。
（4）[1][2]分析表格中数据：每次实验AB间电压与BC间电压之和都等于AC间电压，可以得出的结论：串联电路中，电源电压等于各串联的用电器两端电压之和，即UAC=UAB+UBC
85．（25-26九年级上·全国·期末）小华和小明在做“探究串联电路电压的规律”实验时，设计了如图甲所示的电路。
（1）接通电路前，小明发现电压表的指针偏转如图乙所示，接下来他要进行的操作是 。
（2）如图甲所示，小明在测量小灯泡L1两端电压时，闭合开关，发现两灯泡都不发光，电压表的示数为0，已知电路中只有一处故障，则该电路故障可能是 。
（3）小华要用电压表测量小灯泡L1两端的电压，连接的实物电路如图丙所示，图中有一根导线连接错误，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确。
（4）排除故障后，小明完成实验，将数据记录在表中。分析实验数据，得出两个实验结论：
①串联电路中电源两端电压等于各用电器两端电压之和；
②串联电路中，各用电器两端电压相等。
（5）实验中，为了避免偶然因素的影响，我们可以采用下列两种方法之一来重复实验：①改变电池节数；②更换其中一个小灯泡（规格不同）。本实验中，为了避免结论的错误，最好采用方法 （选填“①”或“②”）。
（6）小明和小华还进行了深入交流，为了节省时间，利用原来的电路，在测量小灯泡L2两端的电压时，电压表所接的B接点不动，只断开A接点并把接线改接到C接点上，这个方法 （选填“能”或“不能”）测出小灯泡L2两端的电压，理由是 。
【答案】 电压表调零 L2断路 ② 不能 电流从电压表负接线柱流入了
【详解】（1）[1]如图乙所示，连接电路前，电压表的指针在零刻线左侧，指针没有正对零刻度线，接下来他要进行的操作是电压表调零。
（2）[2]两灯串联，电压表测L1两端的电压，闭合开关，发现两灯泡都不发光，电路可能断路，电压表的示数为0，说明电压表与电源没有连接，已知电路中只有一处故障，则该电路故障可能是L2断路。
（3）[3]如图丙所示，电压表与L2串联后再与L1并联是错误的，两灯串联，电压表测的L1电压，正确的实物图如图所示：
（5）[4]实验中得出结论：②串联电路中，各用电器两端电压相等，是因为选用的灯泡规格相同，本实验中，为了避免结论的错误，最好采用方法②更换其中一个小灯泡（规格不同），小灯泡规格不同时，检验能否得到结论②。
（6）[5][6]在测量小灯泡L2两端的电压时，电压表所接的B接点不动，只断开A接点并把接线改接到C接点上，这个方法不能测出小灯泡L2两端的电压，理由是电流从电压表负接线柱流入，即电压表正负接线柱接反了。
题型十八 应用串并联电路电压规律（共5小题）
86．(23-24九上·河北保定·期末)如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．1.2V，4.8VB．6V，1.2VC．1.2V，6VD．4.8V，1.2V
【答案】A
【详解】如图甲所示，电灯L1、L2串联，电压表V1测量电源电压U，电压表V2测量电灯L1两端电压U1，根据串联电路电压的规律可知，U大于U1，即电压表V1示数大于电压表V2的示数，因为两个电压表指针所指位置相同，如图所示，电压表V1所选量程为0~15V，分度值为0.5V，则其示数为6V，即电源电压U=6V，电压表V2所选量程为0~3V，分度值为0.1V，则其示数为1.2V，即电灯L1两端电压U1=1.2V，电灯L2两端电压U2=U-U1=6V-1.2V=4.8V
故A符合题意，BCD不符合题意。
故选A。
87．(21-22九上·江西南昌西湖区立德学校·期中)如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（ ）
A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V
【答案】C
【详解】由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为
U1=U-U2=12V-2.4V=9.6V
故ABD不符合题意，C符合题意。
故选C。
88．(20-21九上·云南曲靖·期末)如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（ ）
A．3.5VB．1.5VC．4.5VD．3V
【答案】C
【详解】由电路图可知，三个灯泡串联，V2测L1、L2两端的总电压，V1测L2、L3两端的总电压；已知电源电压为12V，由于串联电路的总电压等于各分电压之和，则
U2+U3=7.5V……①
U1+U2=9V……②
U=U1+U2+U3=12V……③
联立①②③解得U2=4.5V，即L2两端电压是4.5V；故ABD不符合题意，C符合题意。
故选C。
89．(21-22九上·四川资阳雁江区·期末)如图所示电路，电源两端电压为6V，保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8V，下列说法中正确的是（ ）
A．L1两端电压为3.8V B．L1两端电压为2.2V
C．当L1断路时，电压表的示数是6VD．当L2断路时，电压表的示数是3.8V
【答案】B
【详解】AB．由电路图知，闭合开关后，电压表测灯L2两端的电压，据串联电路的电压特点知，此时L1两端的电压
U1=U-U2=6V-3.8V=2.2V
故A错误，B正确；
C．当L1断路时，电压表与电源的连接断开，整个电路处于断路，所以电压表的示数为0。故C错误；
D．当L2断路时，电压表串联在电路中，测量电源电压，则其示数为6V，故D错误。
故选B。
90．(21-22九上·陕西渭南蒲城县·期末)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过灯L2的电流一定不相等
【答案】B
【详解】A．开关闭合后，电路中有两条路径，所以灯L1和灯L2并联，故A错误；
B．L1和L2并联，由并联电路电压的规律可知灯L1和灯L2两端的电压一定相等，故B正确；
CD．L1和L2并联，但不知道两灯泡的规格；当两灯泡的规格不相同时，通过灯L1和灯L2的电流不相等；当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，故CD错误。
故选B。
电流表的位置
A
B
C
电流I/A
0.3
0.3
0.3
电流表的位置
A
B
C
电流/A
0.3
0.3
0.3
测量位置
A
B
C
电流I/A
0.30
0.24
0.54
实验次序
A点的电流IAA
B点的电流IBA
C点的电流ICA
第一次测量
0.26
0.50
实验次序
电压UABV
电压UBCV
电压UACV
1
1.7
2.9
2
1.3
1.6
2.9
3
1.1
1.8
2.9
实验次数
AB间的电压/V
BC间的电压/V
AC间的电压/V
1
1.5
1.5
3.0
2
1.4
1.6
3.0
3
1.3
1.7
3.0
实验次数
UAB/V
UBC/V
UAC/V
1
1.0
2.0
3.0
2
1.4
1.6
3.0
3
2.0
1.0
3.0
实验次数
AB间电压UABV
BC间电压UBCV
AC间电压UACV
1
1.0
1.5
2.5
2
1.3
1.2
2.5
3
1.6
0.9
2.5
UABV
UBCV
UACV
1.4
1.4
2.8
