初中物理苏科版（2024）九年级上册（2024）三、电流和电流表习题课件ppt

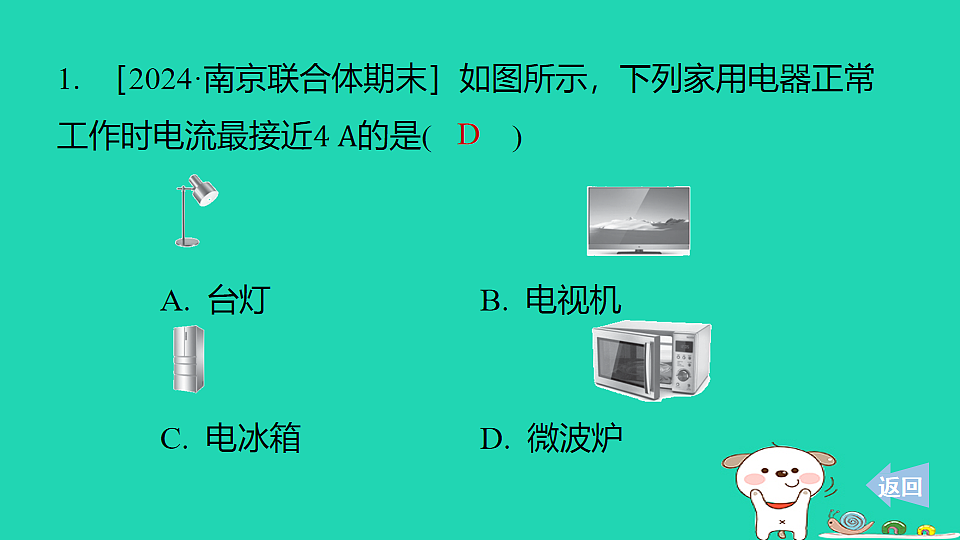

这是一份初中物理苏科版（2024）九年级上册（2024）三、电流和电流表习题课件ppt，共35页。PPT课件主要包含了A台灯，B电视机，C电冰箱，D微波炉，A手电筒，B电子表，C计算器，D柜式空调，第9题，解如图所示等内容，欢迎下载使用。

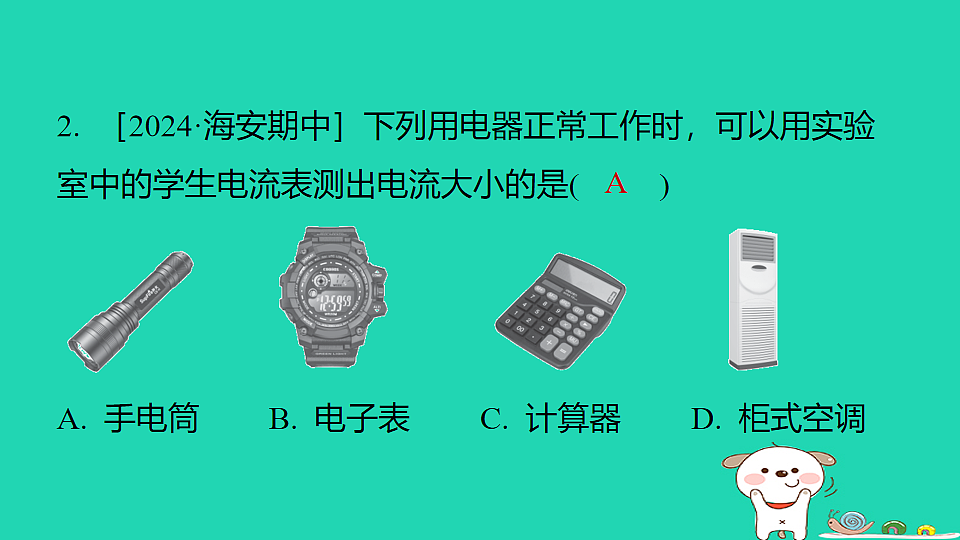

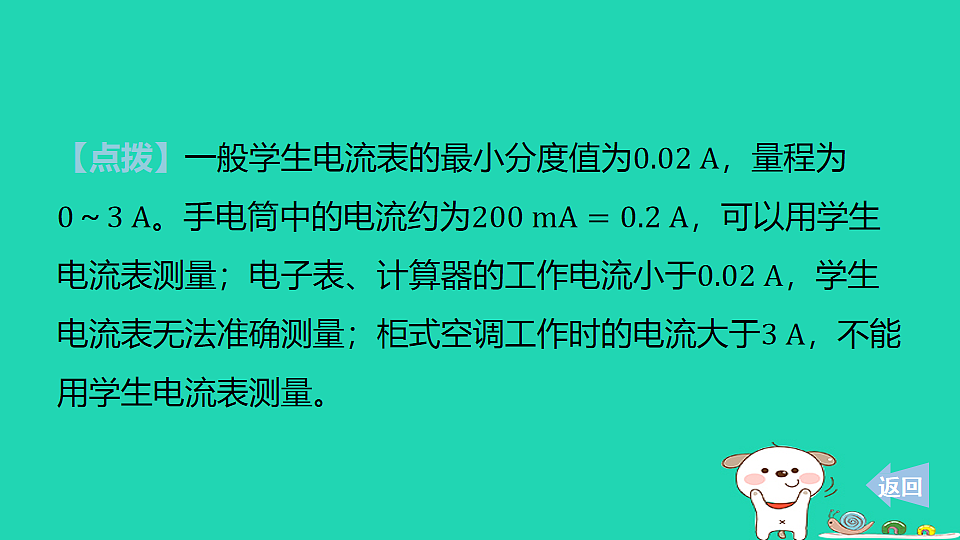

2. ［2024·海安期中］下列用电器正常工作时，可以用实验室中的学生电流表测出电流大小的是( )

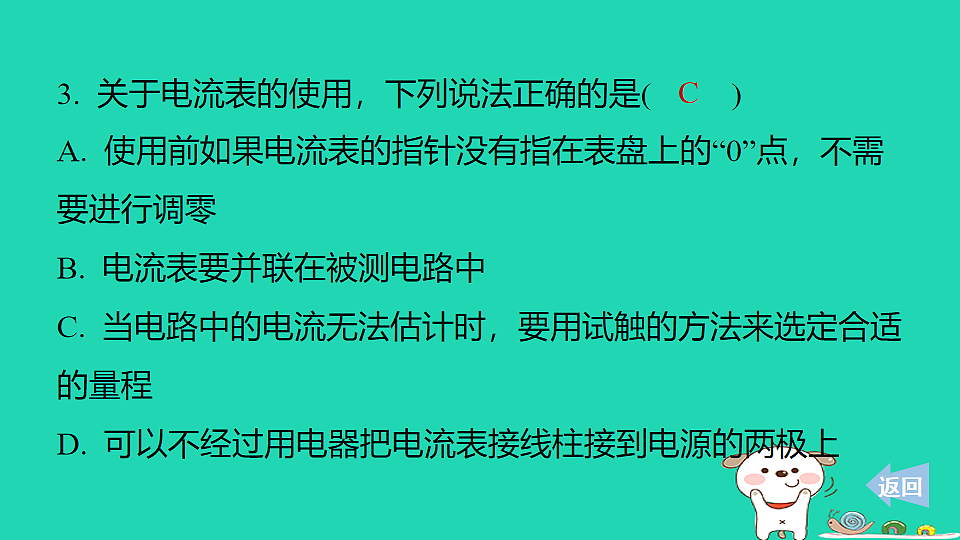

3. 关于电流表的使用，下列说法正确的是( )
A. 使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零B. 电流表要并联在被测电路中C. 当电路中的电流无法估计时，要用试触的方法来选定合适的量程D. 可以不经过用电器把电流表接线柱接到电源的两极上

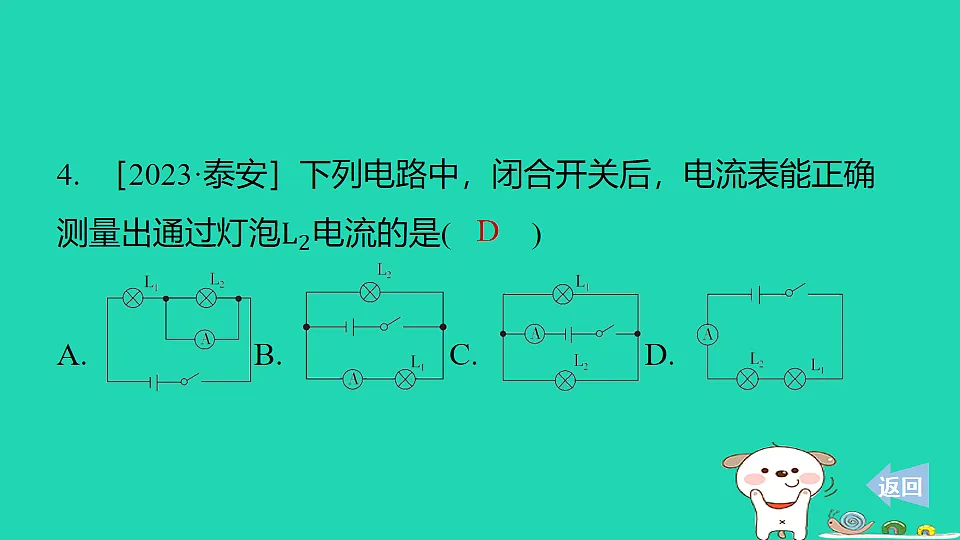

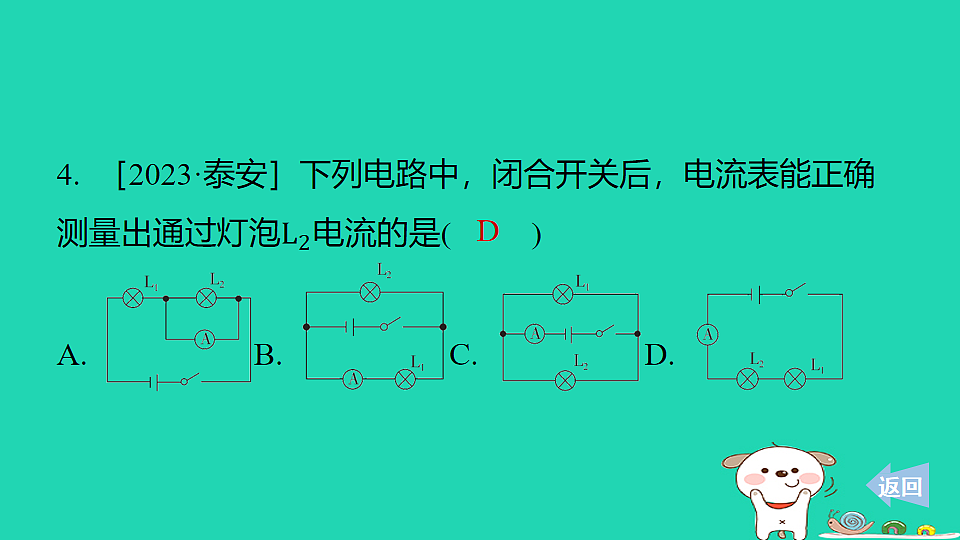

A. B. C. D.

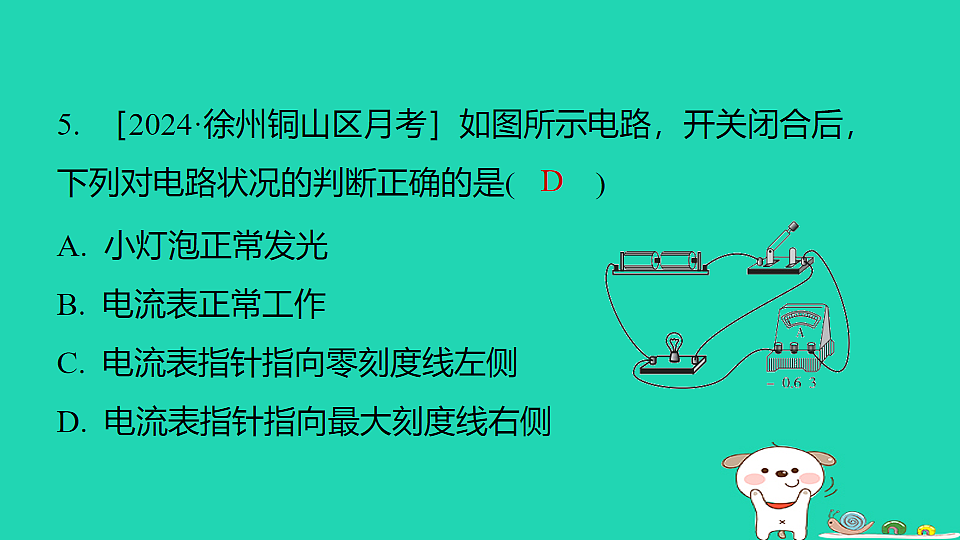

5. ［2024·徐州铜山区月考］如图所示电路，开关闭合后，下列对电路状况的判断正确的是( )
A. 小灯泡正常发光B. 电流表正常工作C. 电流表指针指向零刻度线左侧D. 电流表指针指向最大刻度线右侧

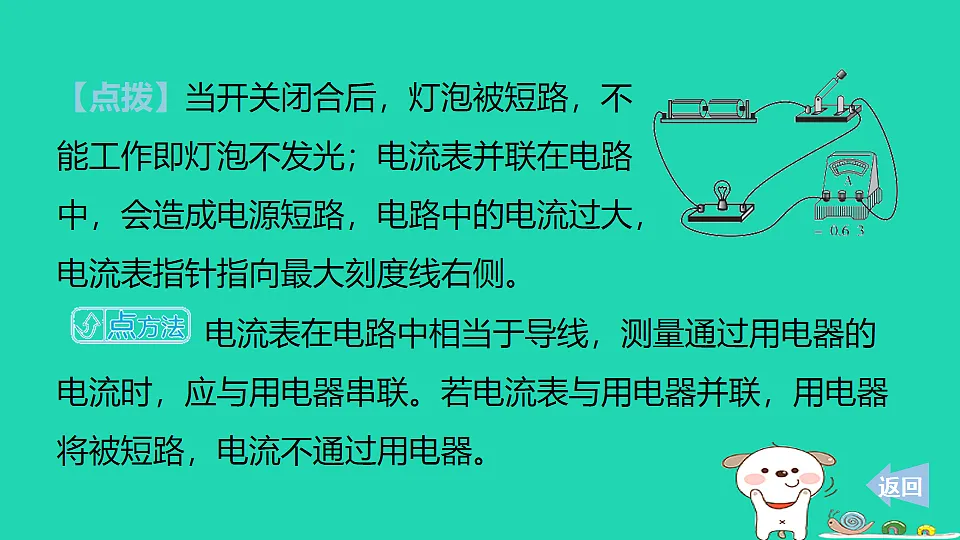

【点拨】当开关闭合后，灯泡被短路，不能工作即灯泡不发光；电流表并联在电路中，会造成电源短路，电路中的电流过大，电流表指针指向最大刻度线右侧。
电流表在电路中相当于导线，测量通过用电器的电流时，应与用电器串联。若电流表与用电器并联，用电器将被短路，电流不通过用电器。
7. 请在下列横线上填上合适的单位或数值：
8.使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表______（填“较大”或“较小”）的
9.请根据如图所示的实物图，在方框内画出对应的电路图。
11. 如图所示的电路中，闭合开关时，下列说法正确的是( )
12. 如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误。下列操作及说法正确的是( )
15.［2024·西安鄠邑区期中］甲、乙、丙、丁四名同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。当甲、乙、丙三名同学闭合开关试触时发现，电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，丁同学正确使用电流表，电流表指针变化如图丁所示，请写出他测量电流的大小。
（1）甲的问题：____________________________。
电流表的正、负接线柱接反了
【点拨】图甲中的指针反向偏转，说明电流表的正、负接线柱接反了。
（2）乙的问题：______________________。
【点拨】图乙中的指针偏转角度太小，说明电流表所选的量程太大。
（3）丙的问题：______________________。
【点拨】图丙中的指针偏转角度太大，说明电流表所选的量程太小。
（4）丁测量的电流表示数为_______。
16. 如图，根据电流流向，在图中方框内分别画上电流表和电源（用元件符号表示），使电路成为完整的并联电路。
17.［2025·东台月考］某同学在做“用电流表测电流”的实验：
（1）在连接电路时，开关必须_______。电流表未接入电路时指针没有指在零刻度，需要对电流表进行的操作是______。电流表应先用____量程试触。
【点拨】为了保护电流表，在不知道电路中电流大小的情况下，电流表要选用大量程进行试触。
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
（4）若闭合开关后，两灯均亮，电流表指针不发生偏转，那么原因可能是___（填序号）。
A. 电流表内部断路B. 开关处接触不良C. 电流表被短路
若闭合开关后，两灯均亮，说明电路是通路，电流表指针不发生偏转，这表明电流表被短路了。
