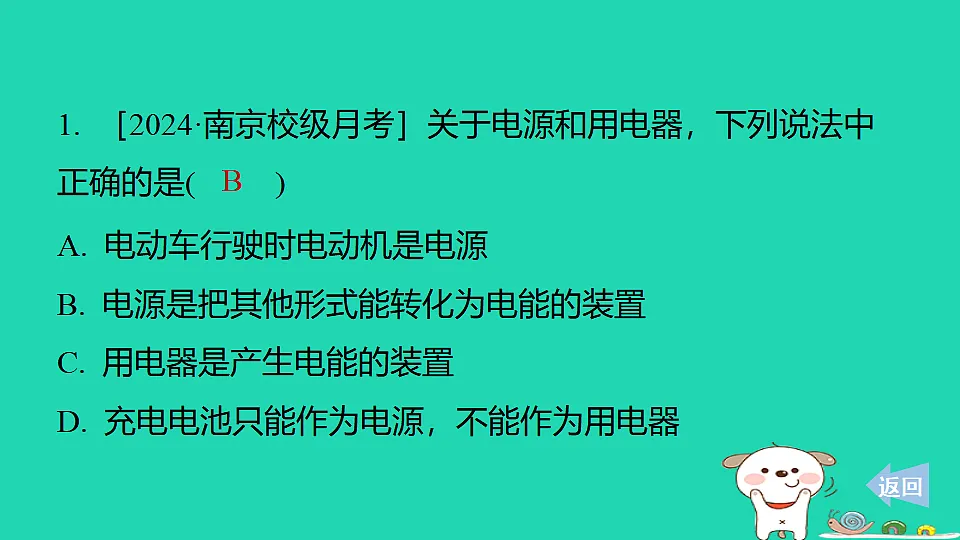

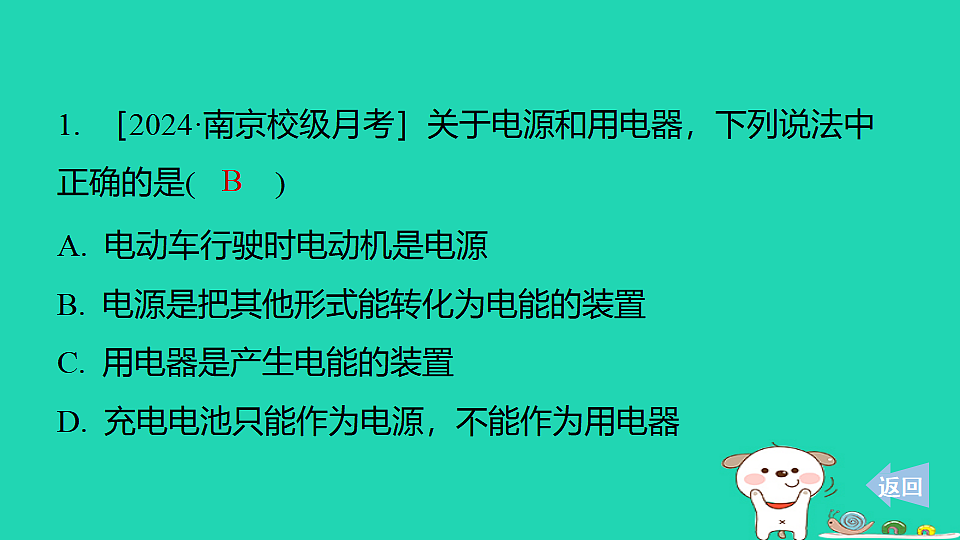

1. ［2024·南京校级月考］关于电源和用电器，下列说法中正确的是( )
A. 电动车行驶时电动机是电源B. 电源是把其他形式能转化为电能的装置C. 用电器是产生电能的装置D. 充电电池只能作为电源，不能作为用电器

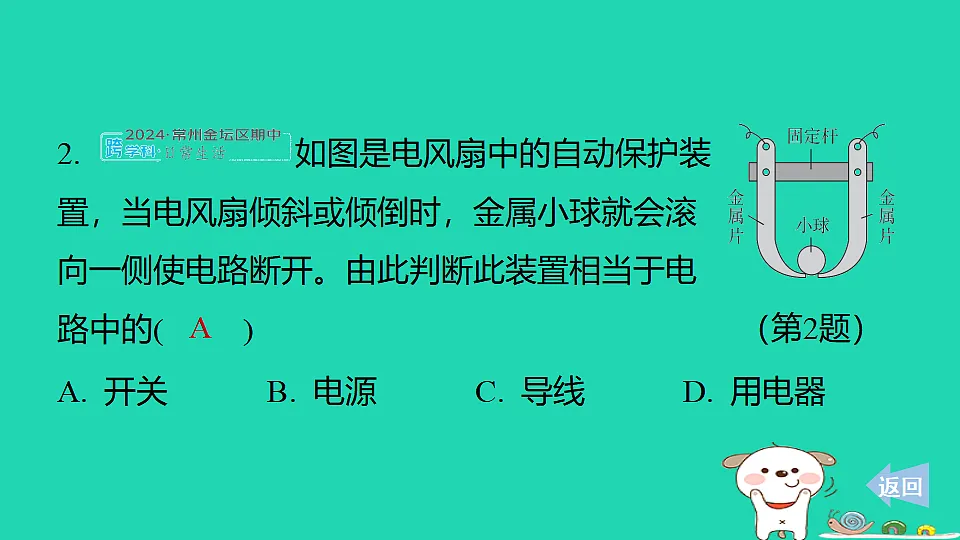

2. 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，金属小球就会滚向一侧使电路断开。由此判断此装置相当于电路中的( )
A. 开关B. 电源C. 导线D. 用电器

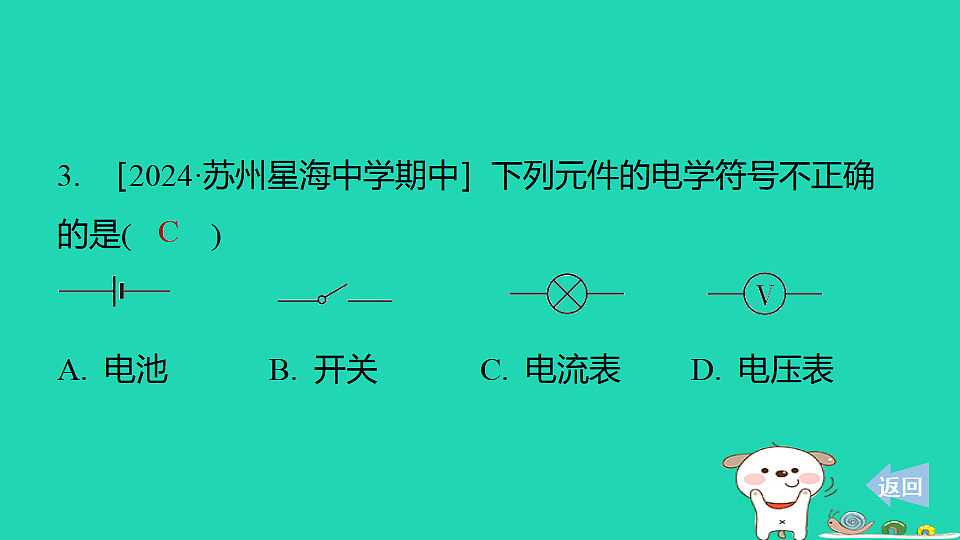

3. ［2024·苏州星海中学期中］下列元件的电学符号不正确的是( )

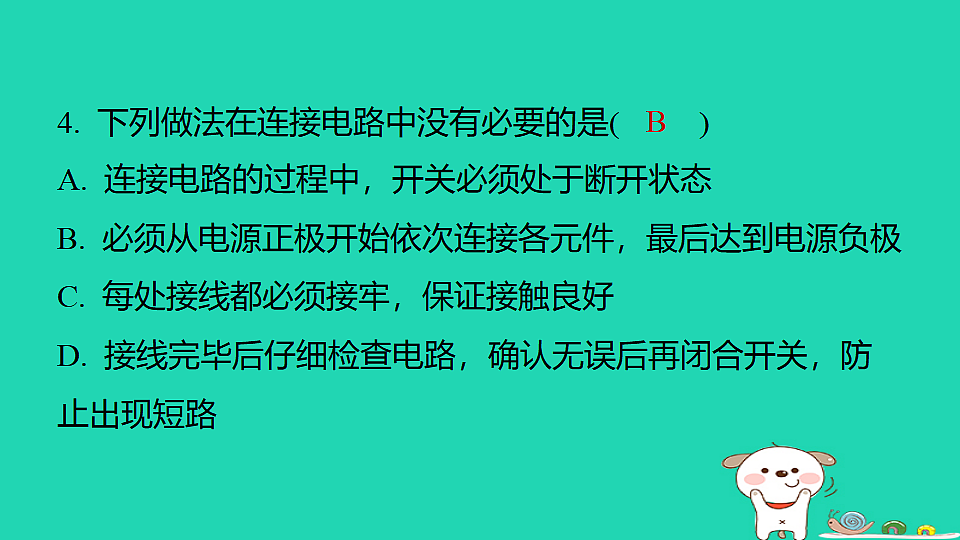

4. 下列做法在连接电路中没有必要的是( )
A. 连接电路的过程中，开关必须处于断开状态B. 必须从电源正极开始依次连接各元件，最后达到电源负极C. 每处接线都必须接牢，保证接触良好D. 接线完毕后仔细检查电路，确认无误后再闭合开关，防止出现短路

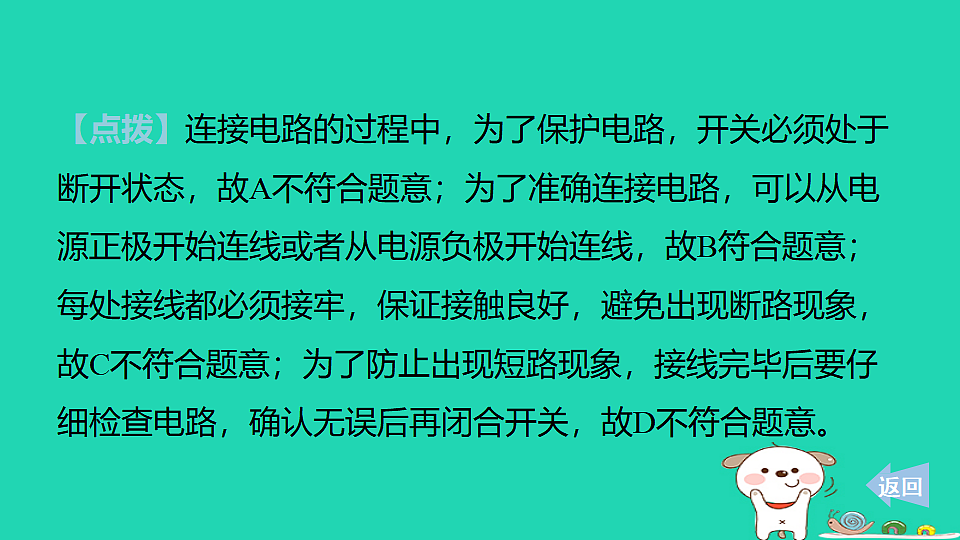

【点拨】连接电路的过程中，为了保护电路，开关必须处于断开状态，故A不符合题意；为了准确连接电路，可以从电源正极开始连线或者从电源负极开始连线，故B符合题意；每处接线都必须接牢，保证接触良好，避免出现断路现象，故C不符合题意；为了防止出现短路现象，接线完毕后要仔细检查电路，确认无误后再闭合开关，故D不符合题意。

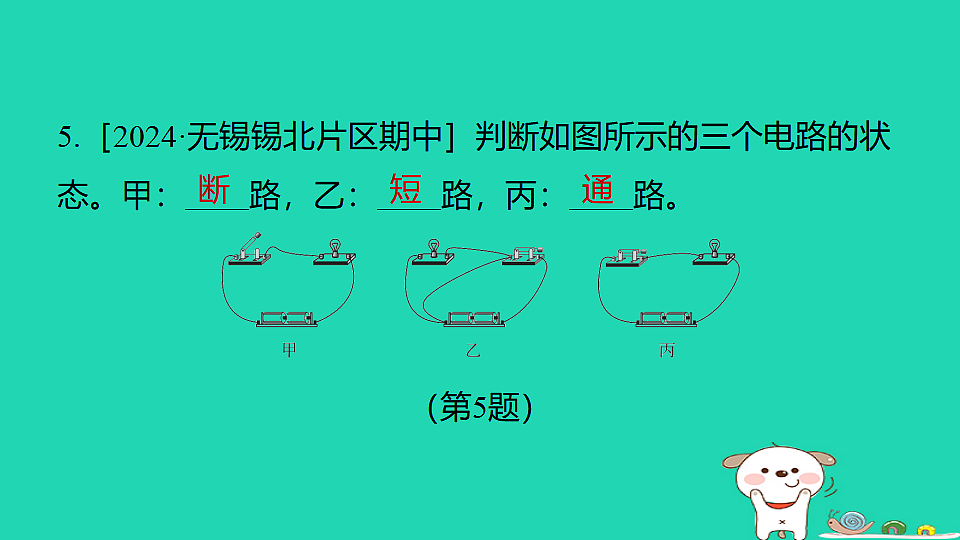

5.［2024·无锡锡北片区期中］判断如图所示的三个电路的状态。甲：____路，乙：____路，丙：____路。

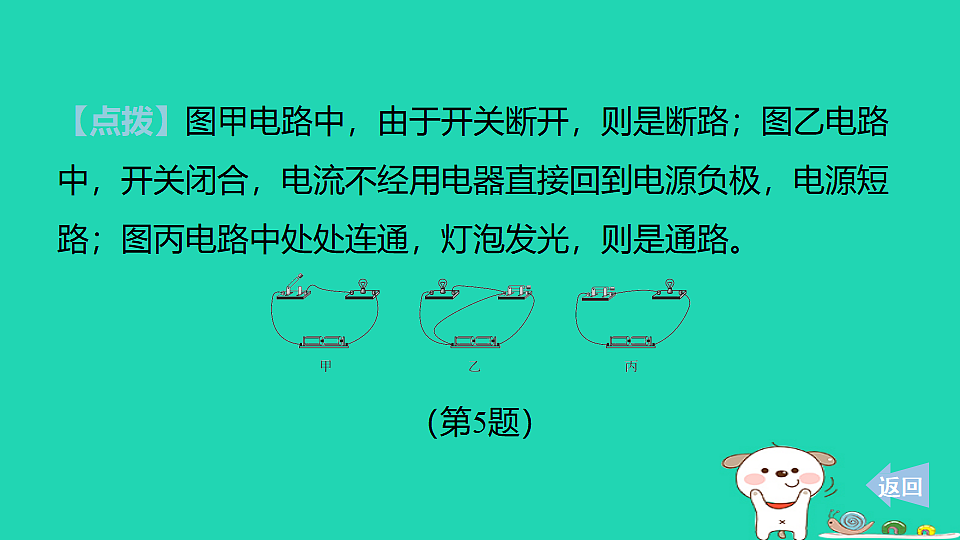

【点拨】图甲电路中，由于开关断开，则是断路；图乙电路中，开关闭合，电流不经用电器直接回到电源负极，电源短路；图丙电路中处处连通，灯泡发光，则是通路。
良好，小明接下来需要将螺帽________（填“顺时针”或“逆时针”）旋紧。
螺帽顺时针旋紧，这样接线更牢固，不会出现虚接现象。
7.如图是某实物连接电路。请根据实物电路在虚线框内画出对应的电路图。
8. ［2024·盐城校级期中］如图所示的电路正确的是( )
A. B. C. D.
【点拨】A.由图可知，电路中没有开关，不能控制电路的通断，故A错误；B.由图可知，电路中没有电源，不能为电路提供电能，故B错误；C.由图可知，开关闭合后，灯泡被短路，电源可能被烧坏，故C错误；D.由图可知，开关闭合后，灯泡发光，电路构成通路，故D正确。
A. 小灯泡亮、电铃响B. 小灯泡亮、电铃不响C. 小灯泡不亮、电铃响D. 小灯泡不亮、电铃不响
电源短路时，电路中电流很大，会损坏电源；用电器短路时，电流不经过用电器，用电器不工作。
10. 指纹识别解锁是手机解锁方式之一，如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的
11. 观察小灯泡结构后，老师让同学们只用一根导线点亮小灯泡，同学们设计了如图的电路，小灯泡能够发光的是___图，造成短路的是___图，断路的是___图。
12.［2024·徐州云龙区月考］在如图电路中的“ ”内，填入电源或开关符号，要求闭合开关后两灯泡都能工作。
