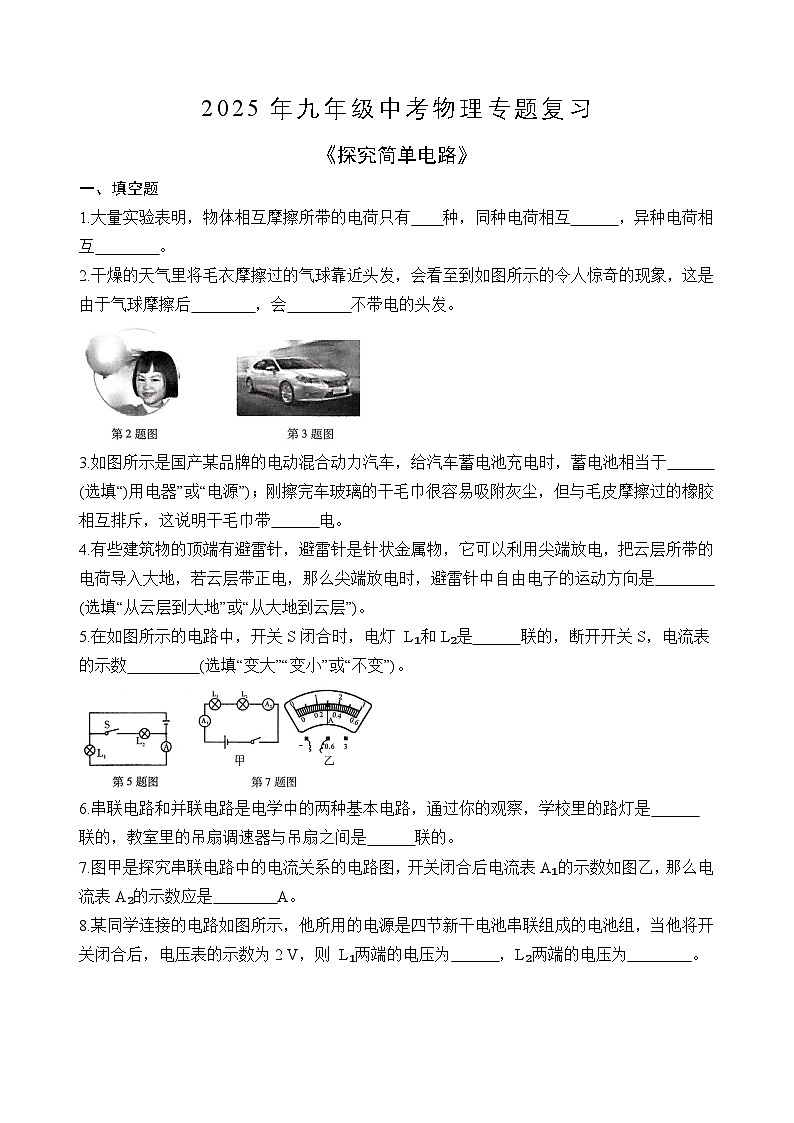

苏科版2025年九年级中考物理专题练习——探究简单电路（附答案）

这是一份苏科版2025年九年级中考物理专题练习——探究简单电路（附答案），共5页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。
一、填空题
1.大量实验表明，物体相互摩擦所带的电荷只有 种，同种电荷相互 ，异种电荷相互 。
2.干燥的天气里将毛衣摩擦过的气球靠近头发，会看至到如图所示的令人惊奇的现象，这是由于气球摩擦后 ，会 不带电的头发。
3.如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 (选填“)用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带 电。
4.有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是 (选填“从云层到大地”或“从大地到云层”)。
5.在如图所示的电路中，开关S闭合时，电灯 L₁和L₂是 联的，断开开关S，电流表的示数 (选填“变大”“变小”或“不变”)。
6.串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是 联的，教室里的吊扇调速器与吊扇之间是 联的。
7.图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A₁的示数如图乙，那么电流表A₂的示数应是 A。
8.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则 L₁两端的电压为 ，L₂两端的电压为 。
二、选择题
9.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中 ( )
A.玻璃棒和验电器都带负电荷B.玻璃棒带正电荷，验电器带负电荷
C.用丝绸摩擦过的玻璃棒产生了电荷D.金属箔张开是因为同种电荷相排斥
10.以下几组材料中，都是绝缘体的是 ( )
A.橡胶、玻璃、塑料B.玻璃、大地、塑料
C.人体、空气、石墨D.食盐水溶液、金属、水
11.如图所示的电路中，闭合开关S₁、S₂,电流表、灯泡L₁ 和 L₂均能正常工作.则下列说法正确的是 ( )
A.开关S₁闭合，S₂断开，电源外部电流流向为a→b→c→d
B.开关S₁、S₂都闭合,灯泡L₁和L₂并联
C.开关S₁、S₂都闭合，通过灯泡L₁的电流一定大于通过灯泡L₂的电流
D.闭合S₁、S₂中任意一个开关，都会有灯泡发光
12.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到 ab, bc, cd 和 ac两点,灯 L₁,L₂均不发光，再用导线连接到 bd两点时，灯 L₁发光，L₂不发光，由此判定电路的故障是 ( )
A.灯L₁与开关S 均开路B.灯L₂与开关S均开路
C.灯L₁与开关S均短路D.灯 L₂与开关S均短路
13.小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是 ( )
14.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L₁和L₂的电流分别为 ( )
1.2A 0.3A
0.3A 0.3A
15.在如图所示的电路中，电流表 A₁和A₂的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A₁和A₂的示数却不变，则电流表A的示数可能为 ( )
A. 0.45安 B. 0.65安 C. 0.55安 安
三、实验题
16.小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是(选填“A”“B”或“C”)处的电流;
(2)请在图乙中移动一根导线，测量另外一处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。移动后电流表测量的是 (选填“A”“B”或“C”)处的电流;
(3)测出A、B、C三处的电流如表所示，由此得出初步结论： (只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是： ；
(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在图丙中的虚线框中画出电路图。
四、计算题
17.结合下列条件，分析如图所示的电路，完成计算。
(1)若A、B两表均是电压表，示数分别为7V 和8V，电源电压为10V，则各灯两端的电压分别是多少?
(2)若A、B 两表均是电流表，示数分别为0.7A 和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少?
位置
A
B
C
电 流/A
0.30
0.24
0.54
参考答案
一、1.两 排斥 吸引 2.带电 吸引3.用电器 负4.从大地到云层 5.并 不变 6.并 串 V 2 V
二、9. D 10. A 11. B 12. B .13. A 14. C 15. C三、16.(1)C (2)A(答案不唯一) 如图所示。
换上规格不同的灯泡多次实验
(4)如图所示。
四、17.解：(1)A、B两表均是电压表时，等效电路图如图1所示，由串联电路电压特点可知， 则
(2)当A、B都是电流表时，等效电路如图2所示，由并联电路的电流特点可知： 则 0.4 A。
