苏科版（2024）九年级上册（2024）五、串、并联电路的特点习题ppt课件

这是一份苏科版（2024）九年级上册（2024）五、串、并联电路的特点习题ppt课件，共24页。PPT课件主要包含了第1题，第2题，第3题，第4题，第5题，电流表，电压表，第6题，解如图所示，第7题等内容，欢迎下载使用。

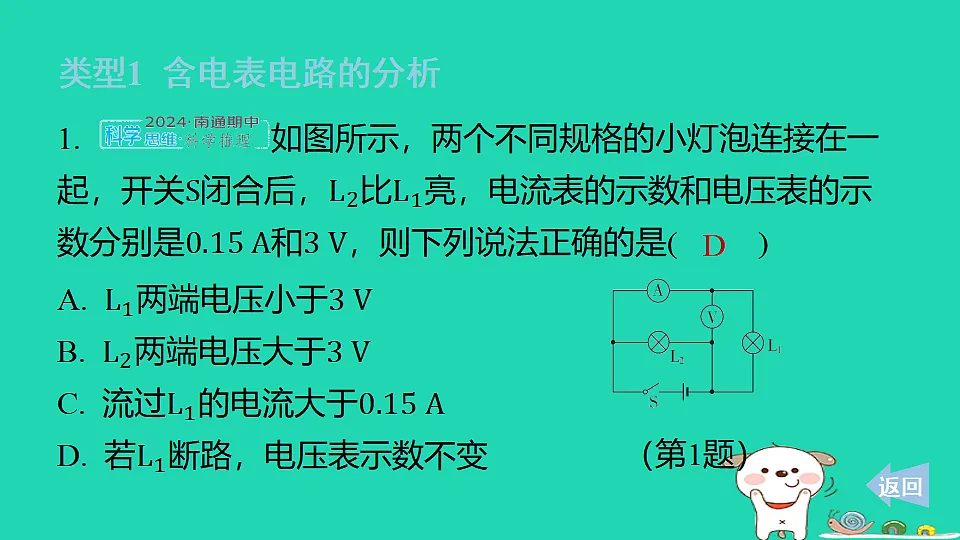

类型1 含电表电路的分析

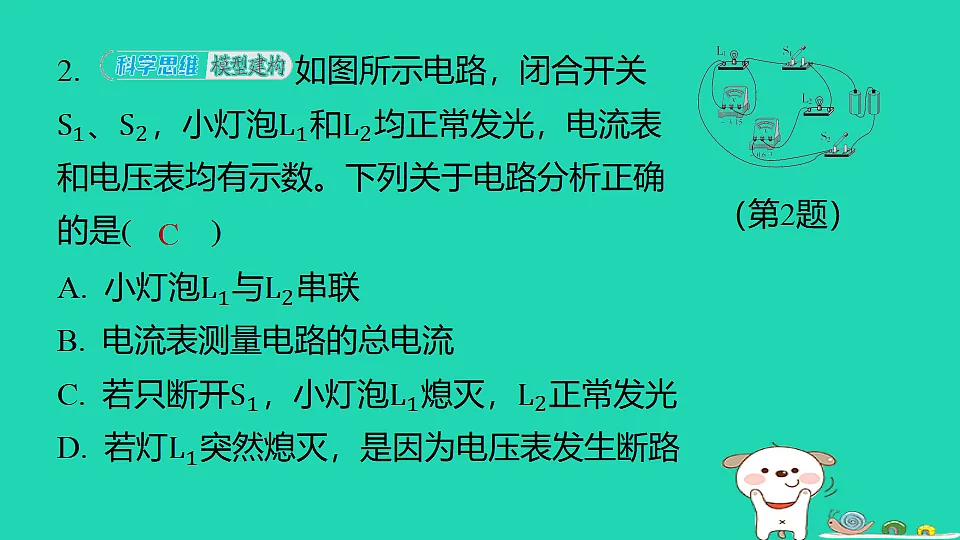

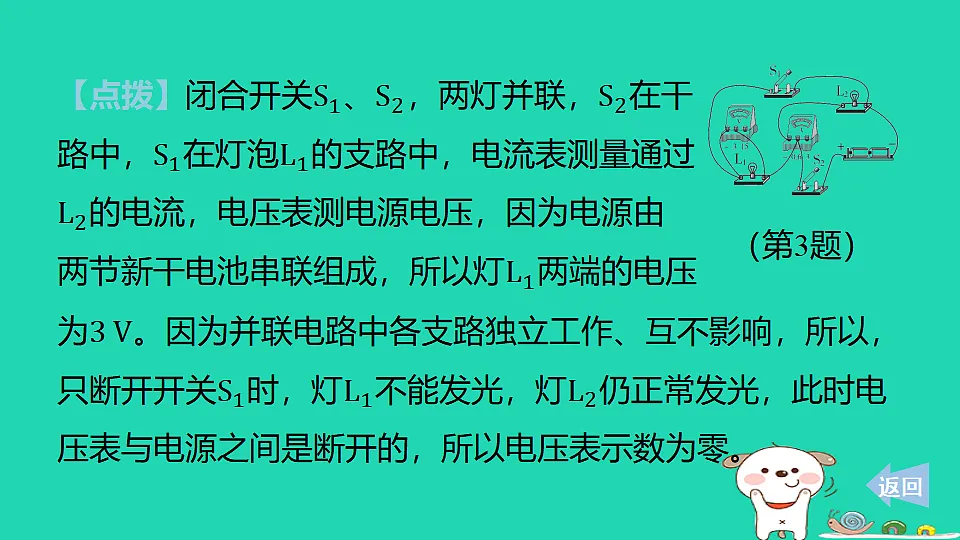

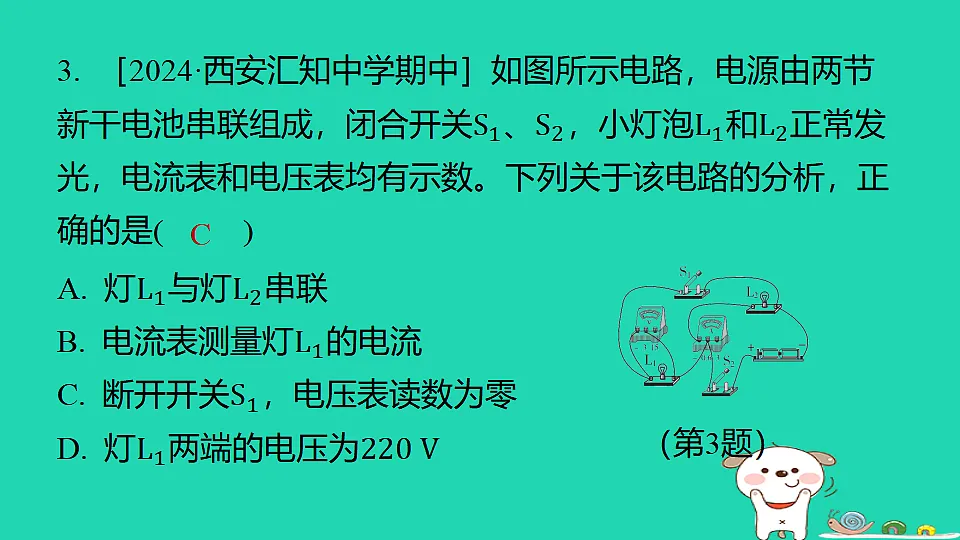

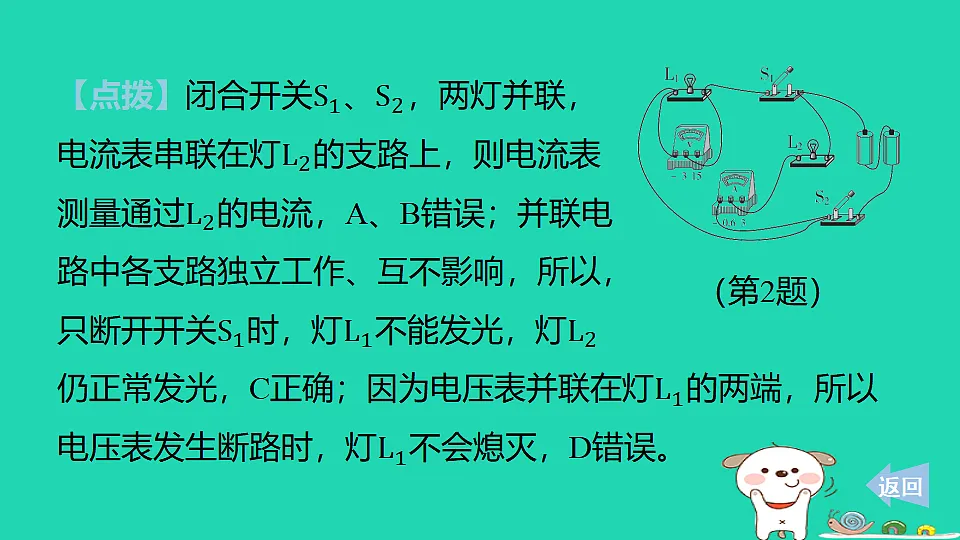

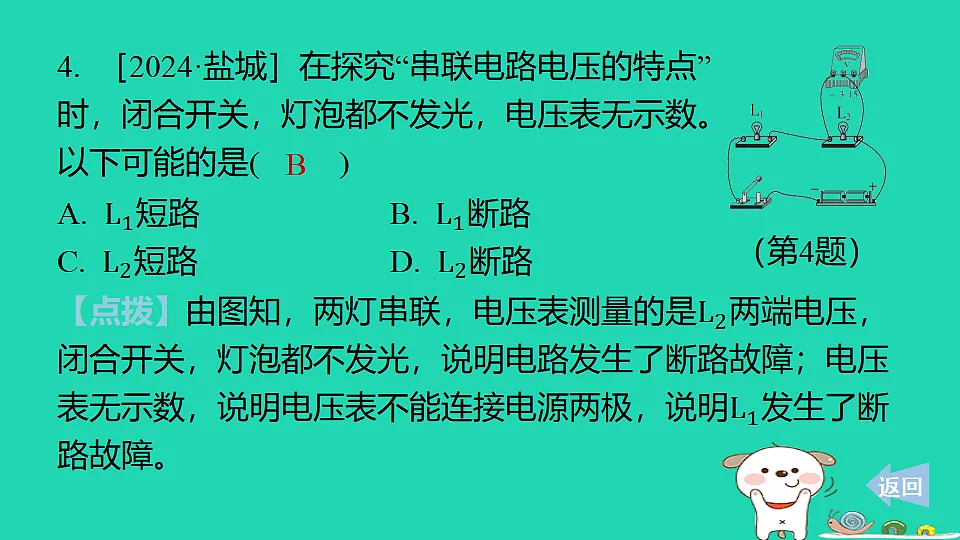

4. ［2024·盐城］在探究“串联电路电压的特点”时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是( )

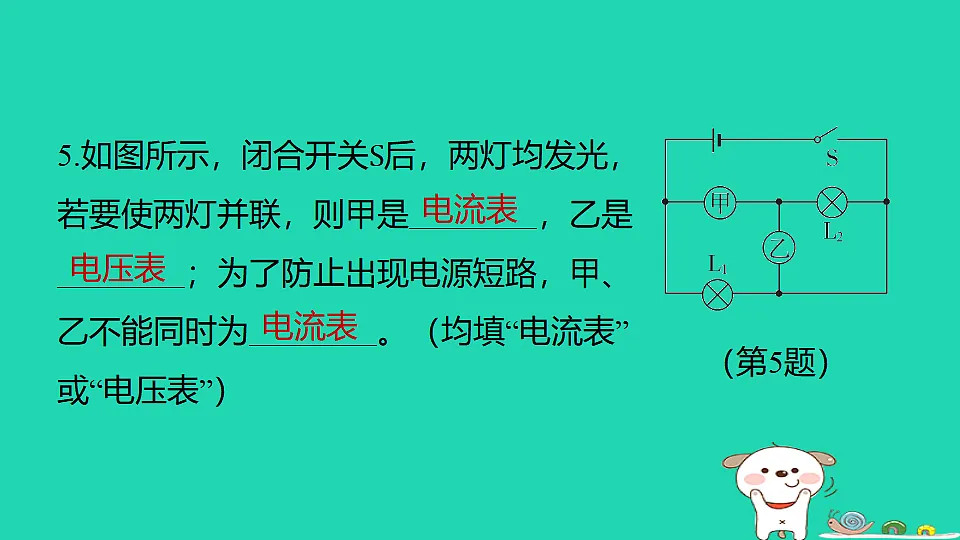

【点拨】若要使两灯并联，应使两灯分别在一条支路上，都接在电源两极之间，电流表可看作导线，电压表可看作断路，则甲是电流表，乙是电压表。为了防止出现电源短路，甲、乙不能同时为电流表，否
则，电流可从电源正极出发，不经过任何用电器，直接流回电源负极。
类型2 串、并联电路特点的应用
11.小明按图1所示的电路图连接好电路后，闭合开关，电流表读数如图2甲所示，两个电压表的示数都如图2乙所示。求：
（1）电流表的示数和两电压表的示数。
