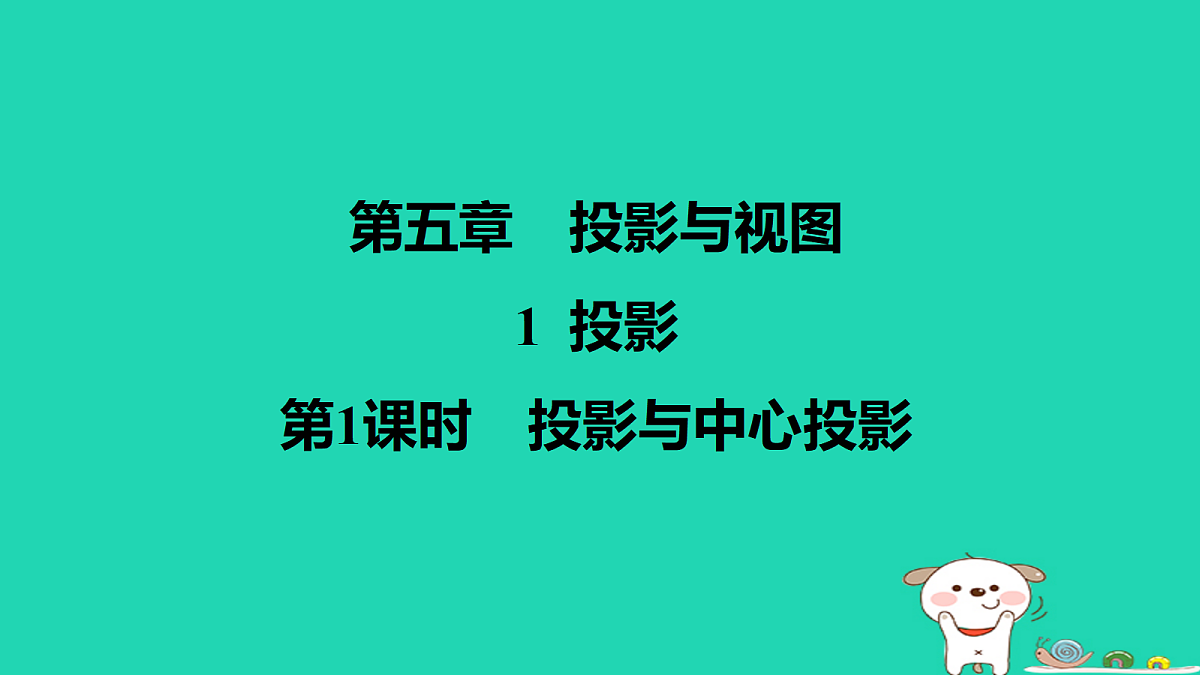

初中数学北师大版（2024）九年级上册投影集体备课课件ppt

这是一份初中数学北师大版（2024）九年级上册投影集体备课课件ppt，共15页。PPT课件主要包含了投影面，中心投影，变式1，变式2等内容，欢迎下载使用。

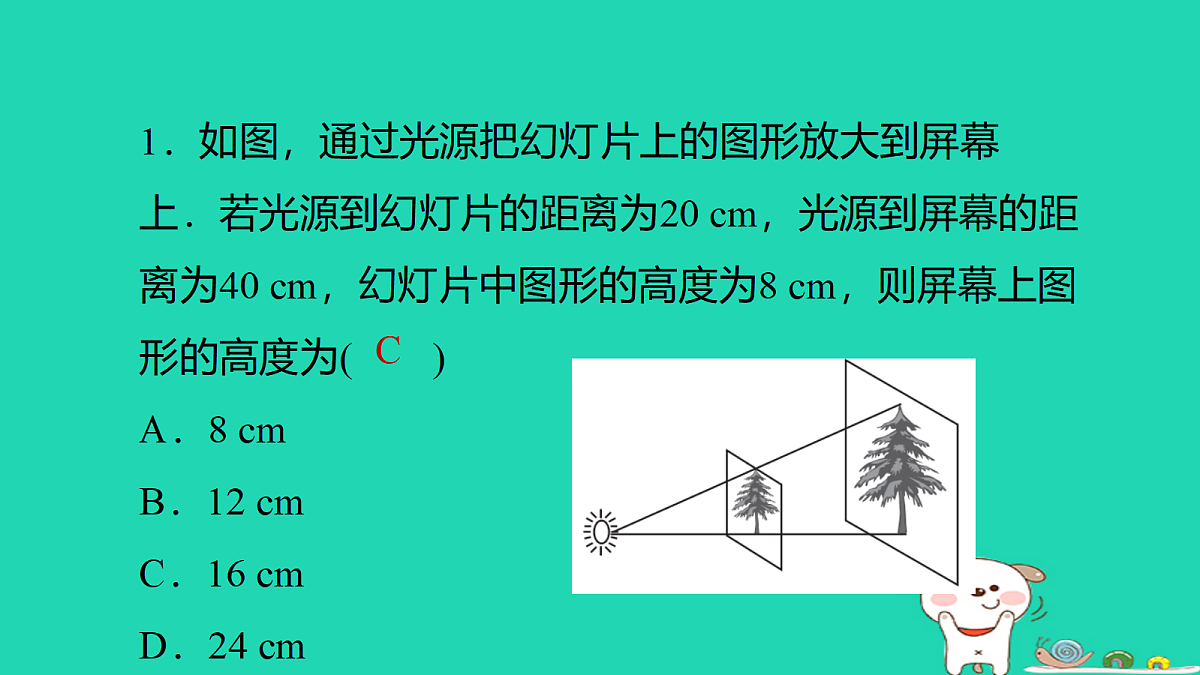

1．如图，通过光源把幻灯片上的图形放大到屏幕上．若光源到幻灯片的距离为20 cm，光源到屏幕的距离为40 cm，幻灯片中图形的高度为8 cm，则屏幕上图形的高度为(　　)A．8 cm B．12 cm C．16 cm D．24 cm

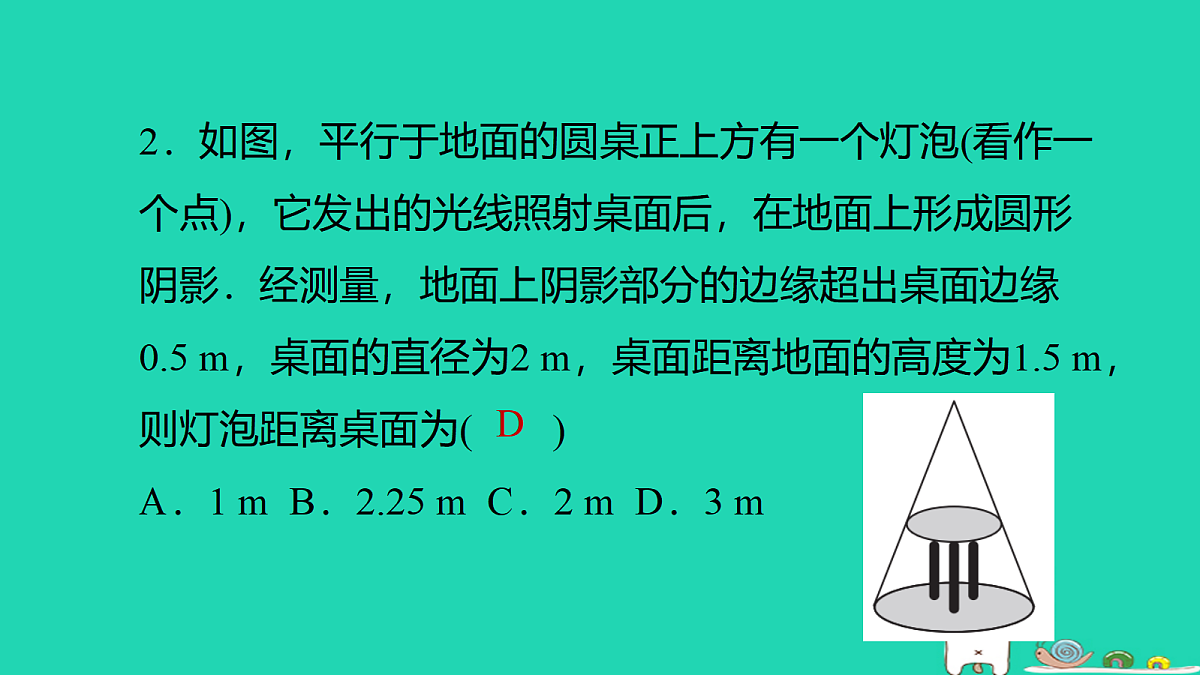

2．如图，平行于地面的圆桌正上方有一个灯泡(看作一个点)，它发出的光线照射桌面后，在地面上形成圆形阴影．经测量，地面上阴影部分的边缘超出桌面边缘0.5 m，桌面的直径为2 m，桌面距离地面的高度为1.5 m，则灯泡距离桌面为(　　)A．1 m B．2.25 m C．2 m D．3 m

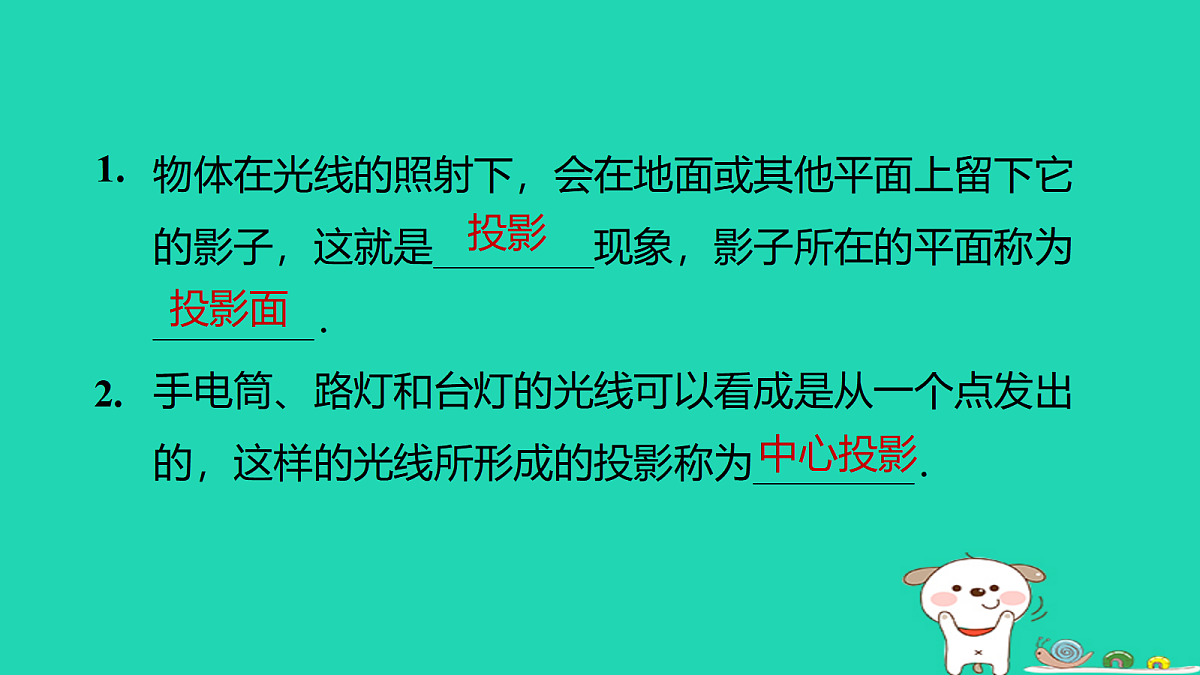

物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是________现象，影子所在的平面称为________．手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为________．

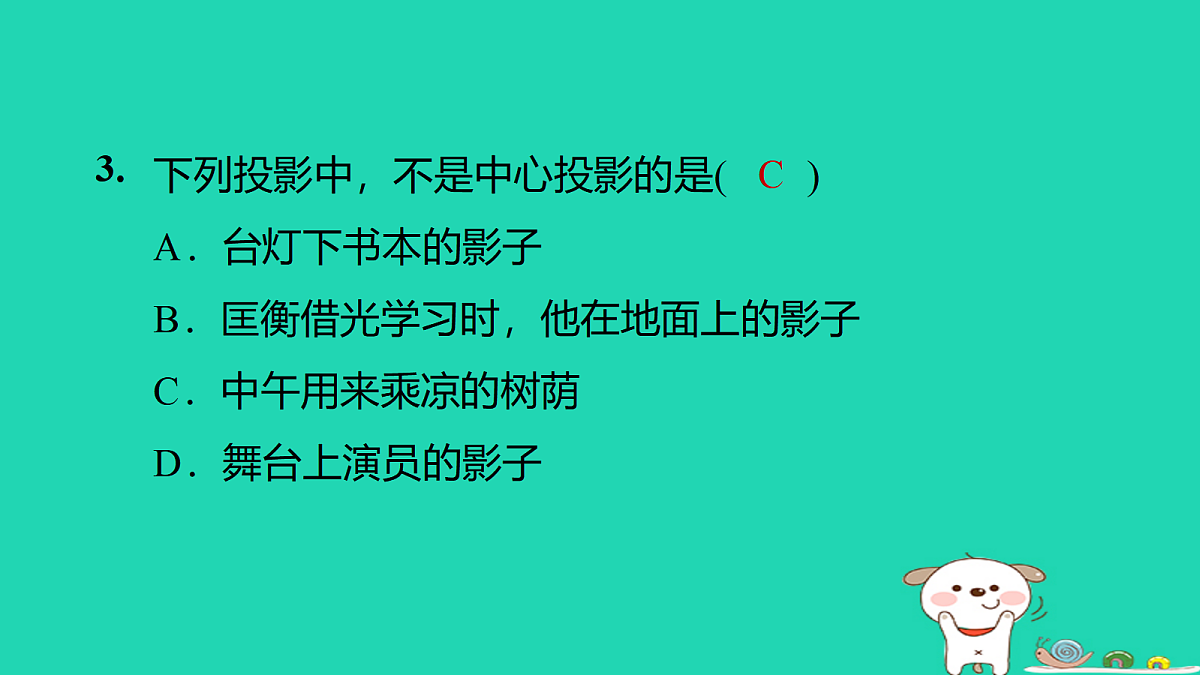

下列投影中，不是中心投影的是(　　)A．台灯下书本的影子 B．匡衡借光学习时，他在地面上的影子C．中午用来乘凉的树荫 D．舞台上演员的影子

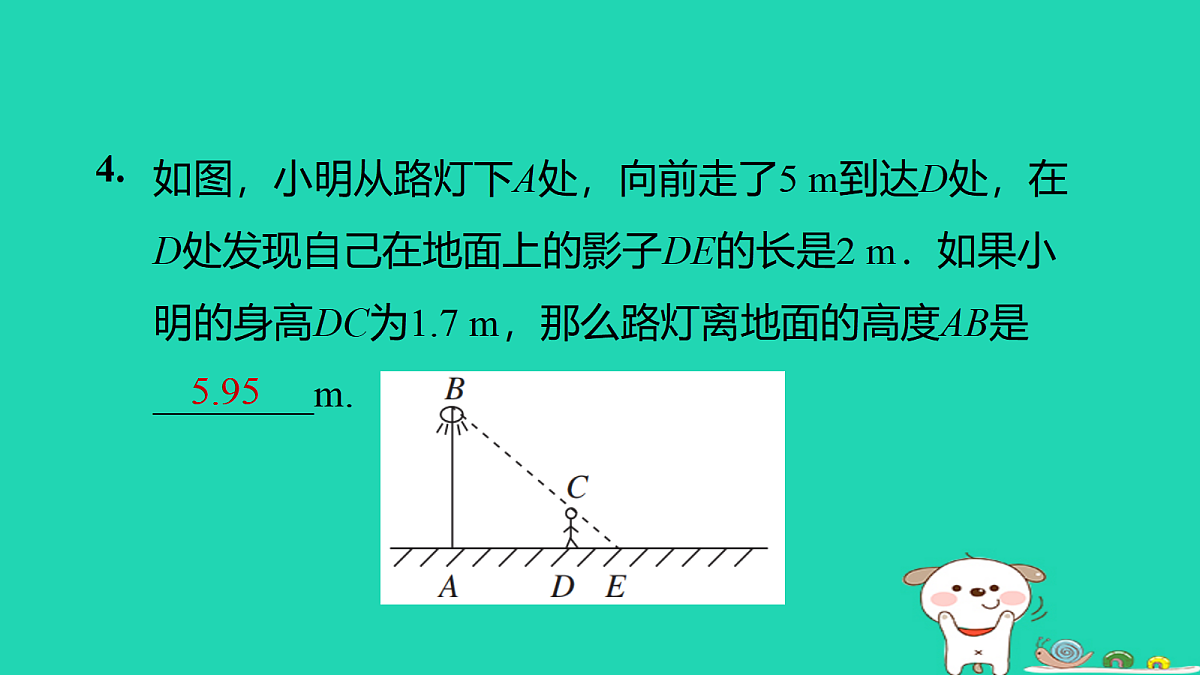

如图，小明从路灯下A处，向前走了5 m到达D处，在D处发现自己在地面上的影子DE的长是2 m．如果小明的身高DC为1.7 m，那么路灯离地面的高度AB是________m.

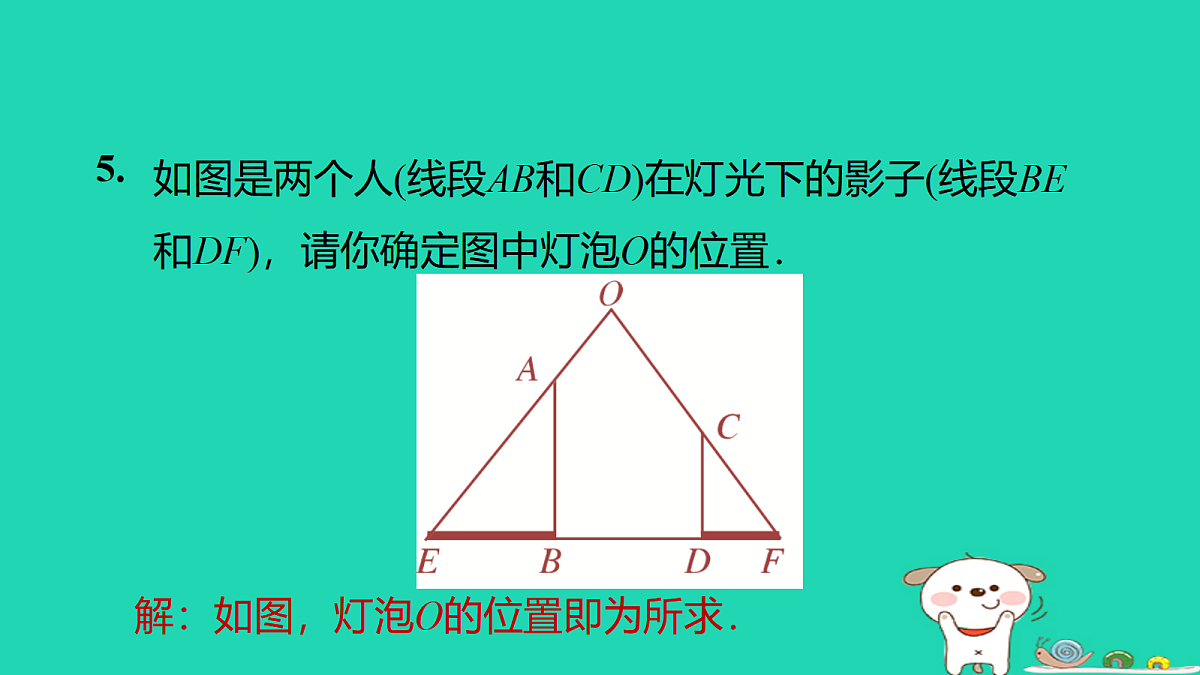

如图是两个人(线段AB和CD)在灯光下的影子(线段BE和DF)，请你确定图中灯泡O的位置．
解：如图，灯泡O的位置即为所求．
下列光源的光线所形成的投影不能称为中心投影的是(　　)A．探照灯　　　　　B．太阳C．路灯 D．台灯
下列现象是物体的投影的是(　　)A．灯光下猫咪映在墙上的影子B．小明看到镜子里的自己C．自行车行驶过后车轮留下的痕迹D．掉在地上的树叶
(1)请在图①中画出小林在灯光下的影子(用线段表示)；(2)小林及木杆在某灯光下的影子如图②所示，请在图中确定光源所在的位置．
解：(1)如图①，线段AB即为小林在灯光下的影子．(2)如图②，点O即为光源所在位置．
如图，学习完投影后，小光同学在灯光下观察自己的影子．线段AB表示小光站立的位置，线段CD表示此时路边上的灯杆，点C为路灯所在位置．(1)画出小光在路灯C照射下的投影示意图，并记作BE；
解：如图，BE即为所求．
(2)如果小光的身高为1.8 m，他站在距离灯杆CD水平距离为5 m的B处时，测得自己的影长BE＝3 m，求灯杆CD的高度．
如图是一个球吊在空中，当发光的手电筒由远及近向该球靠拢时，落在竖直墙面上的球的影子会(　　)A．先变大后变小 B．逐渐变小C．逐渐变大 D．先变小后变大
