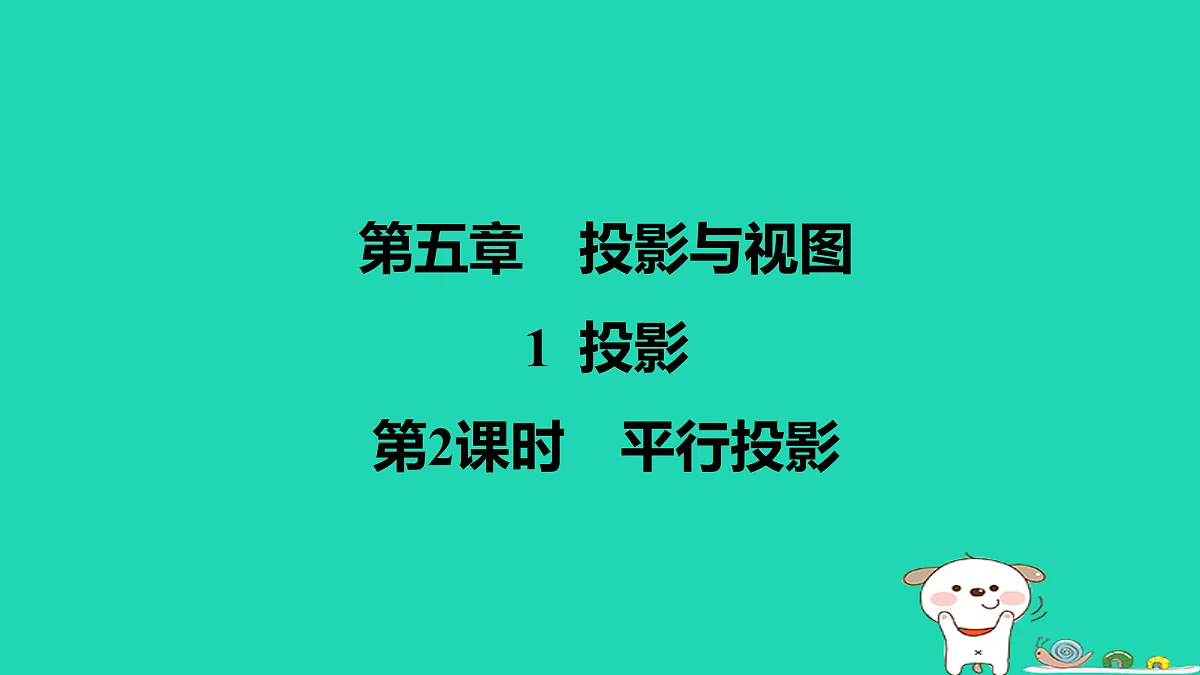

北师大版（2024）九年级上册投影备课课件ppt

这是一份北师大版（2024）九年级上册投影备课课件ppt，共11页。PPT课件主要包含了④①③②等内容，欢迎下载使用。

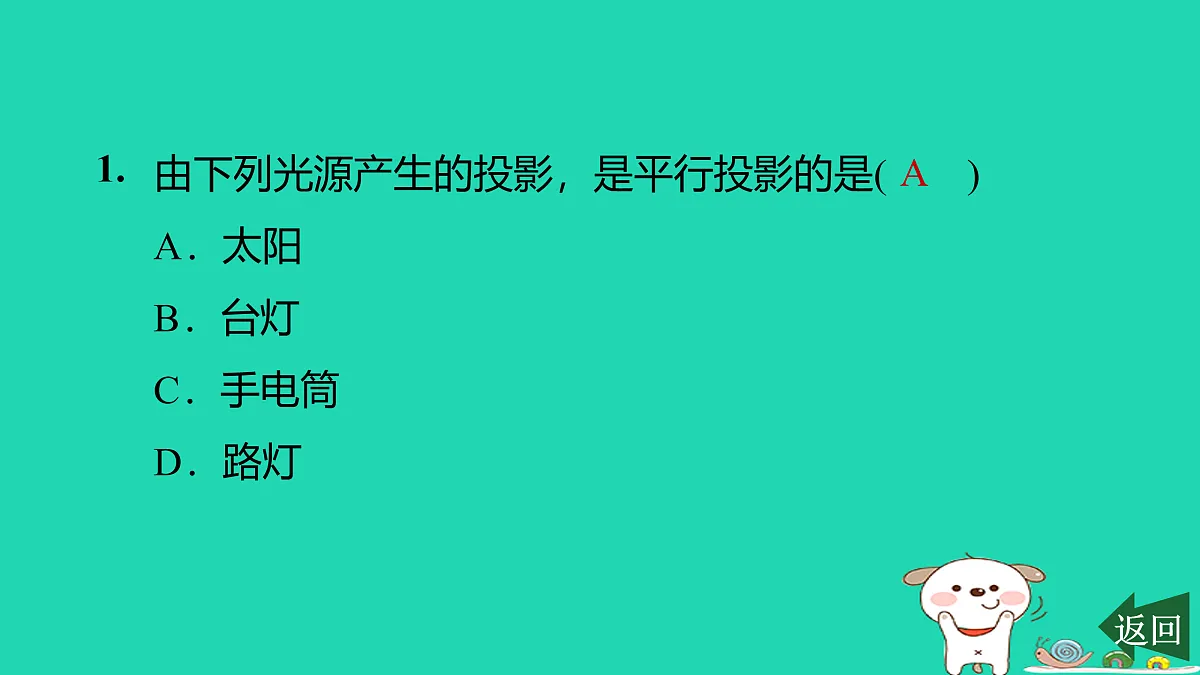

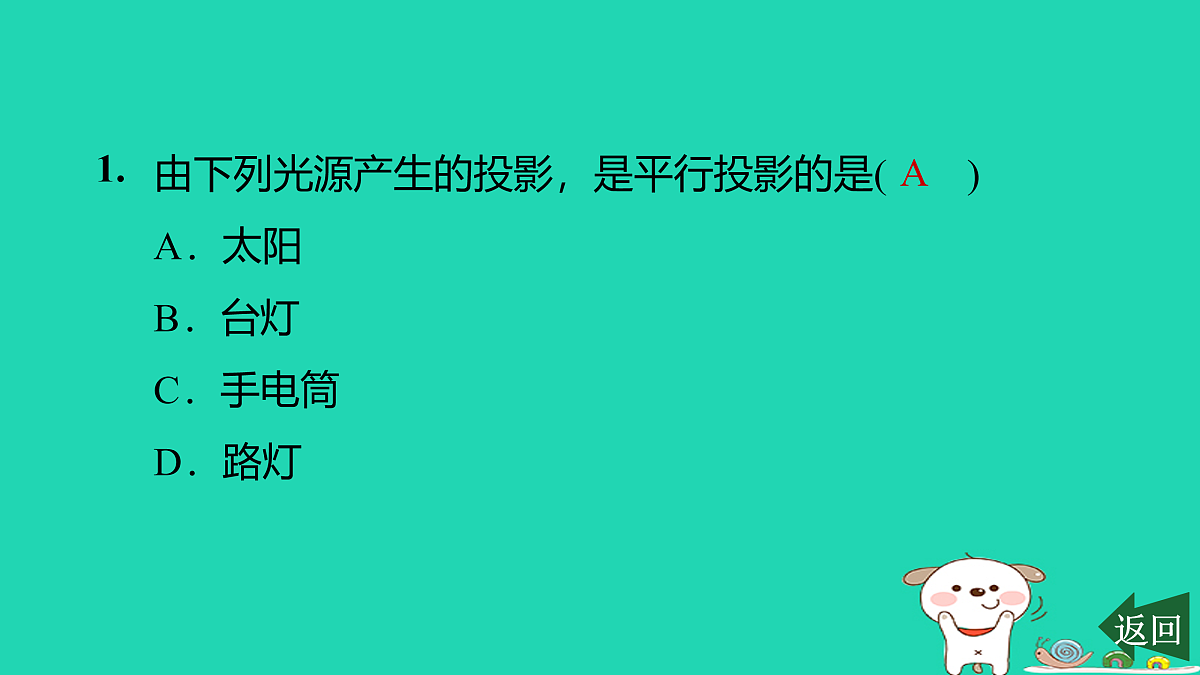

由下列光源产生的投影，是平行投影的是(　　)A．太阳 B．台灯 C．手电筒 D．路灯

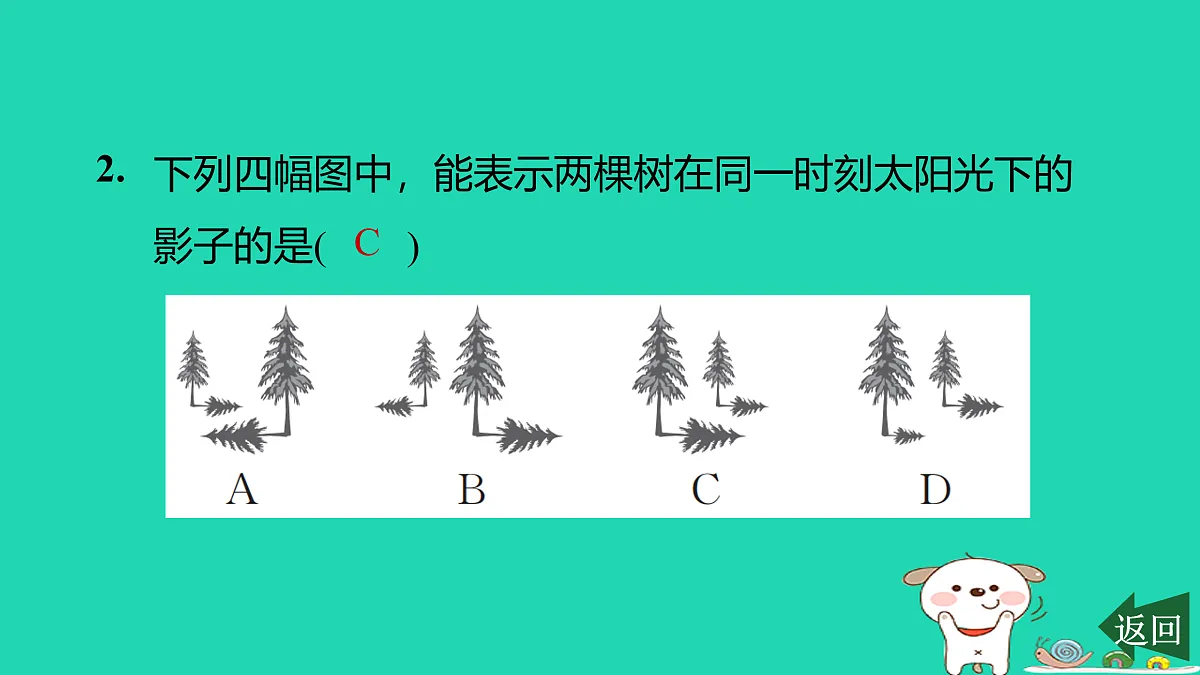

下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的是(　　)
解：如图，连接CE，过点A作AF∥CE交BD于点F，则线段BF即为所求．

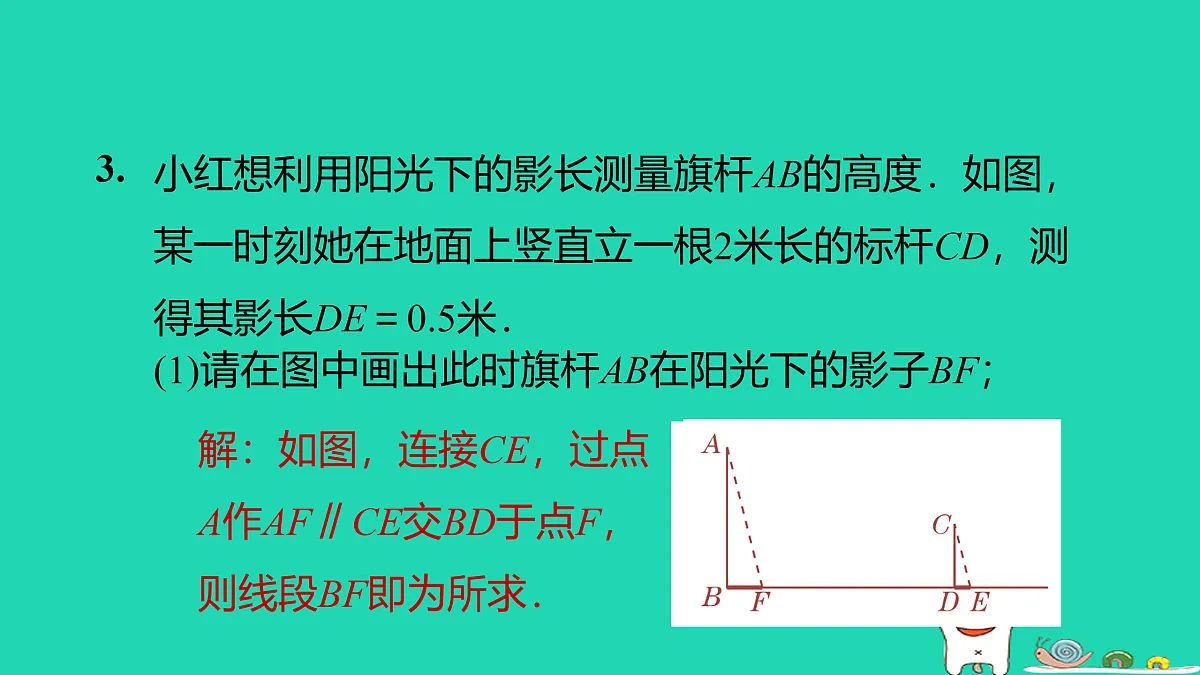

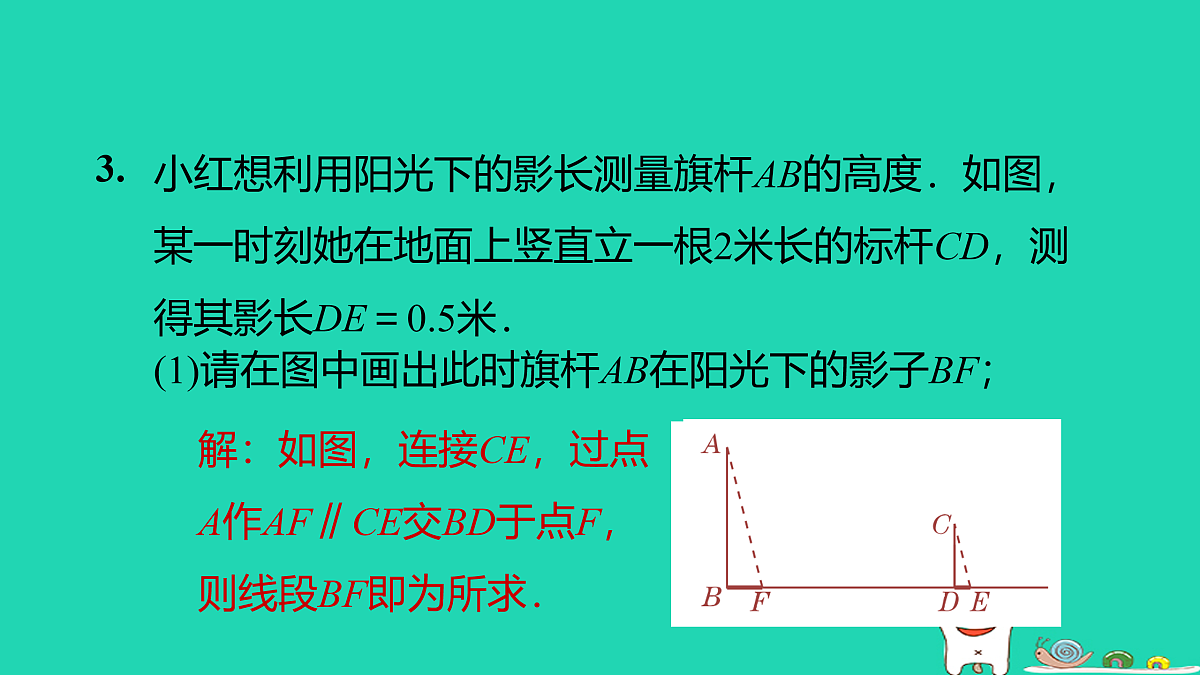

小红想利用阳光下的影长测量旗杆AB的高度．如图，某一时刻她在地面上竖直立一根2米长的标杆CD，测得其影长DE＝0.5米．(1)请在图中画出此时旗杆AB在阳光下的影子BF；

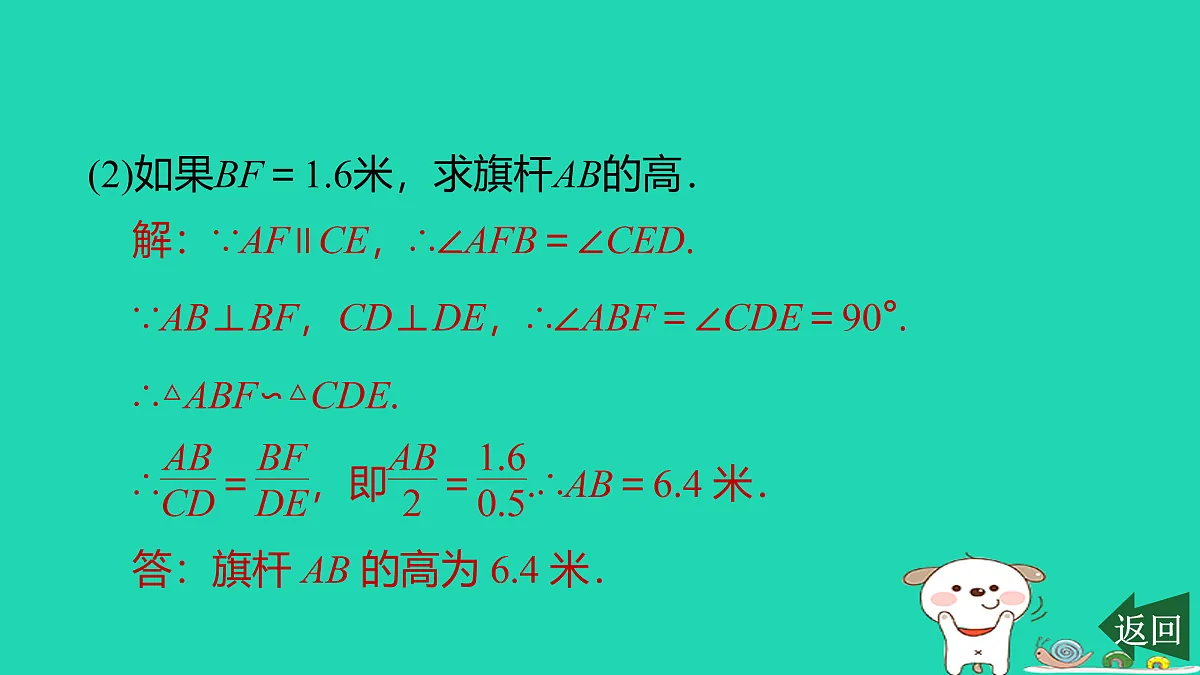

(2)如果BF＝1.6米，求旗杆AB的高．
[2025陕西师大附中月考] 如图，水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影是(　　)
下列是矩形在水平面上的投影，其中属于正投影的是(　　)
[教材P133习题T4变式] 小明同学拿一个等边三角形木框在太阳光下观察其投影，此木框在水平地面上的影子不可能是(　　)
如图是路边电线杆在一天中不同时刻的影长图，按其在一天中出现的先后顺序排列是________．(填序号)
甲、乙两栋楼的位置如图所示，甲楼高AB为16米．当地中午12时，物高与影长的比是2∶3.(1)如图①，当地中午12时，甲楼的影子刚好不落到乙楼上，则两楼间距BD的长为________米．
