初中数学北师大版（2024）九年级上册投影图片ppt课件

这是一份初中数学北师大版（2024）九年级上册投影图片ppt课件，共14页。PPT课件主要包含了平行投影，正投影，变式1，变式2等内容，欢迎下载使用。

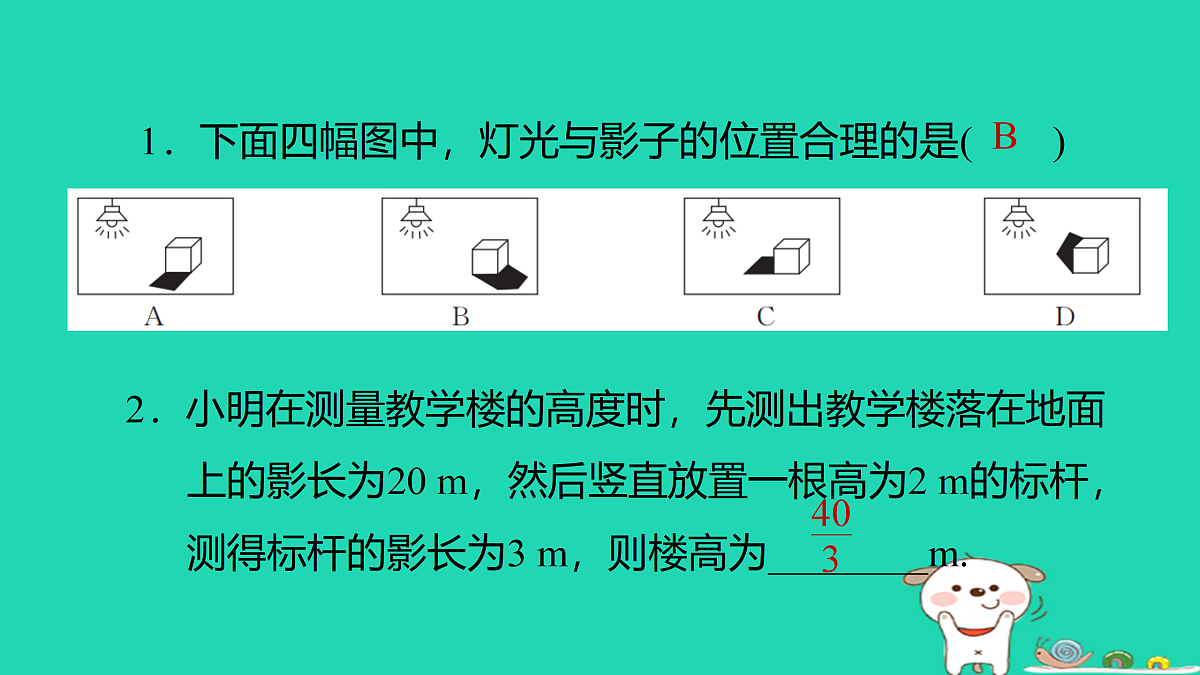

1．下面四幅图中，灯光与影子的位置合理的是(　　)
2．小明在测量教学楼的高度时，先测出教学楼落在地面上的影长为20 m，然后竖直放置一根高为2 m的标杆，测得标杆的影长为3 m，则楼高为________m.

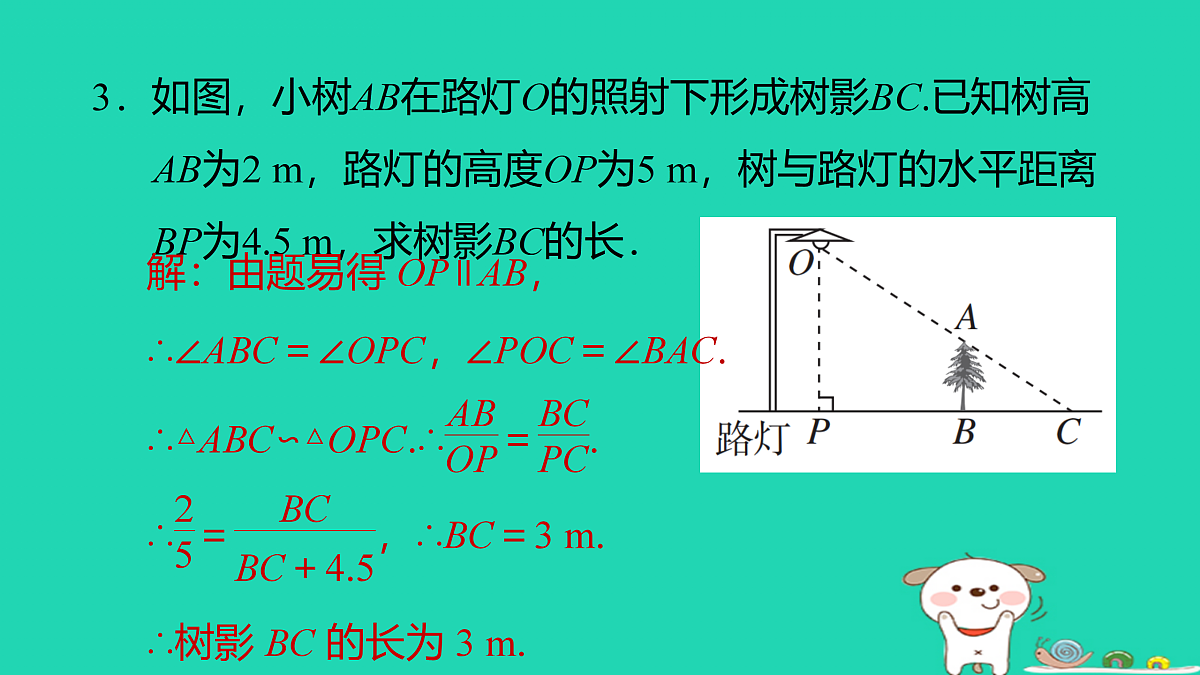

3．如图，小树AB在路灯O的照射下形成树影BC.已知树高AB为2 m，路灯的高度OP为5 m，树与路灯的水平距离BP为4.5 m，求树影BC的长．

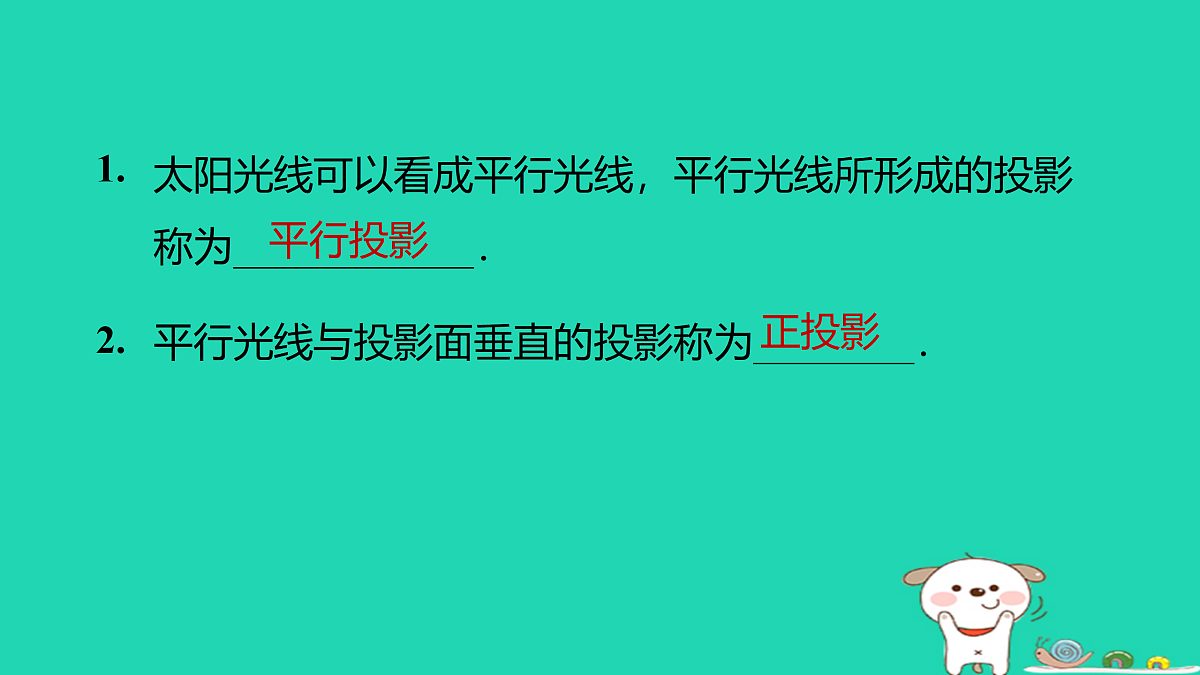

太阳光线可以看成平行光线，平行光线所形成的投影称为____________．平行光线与投影面垂直的投影称为________．

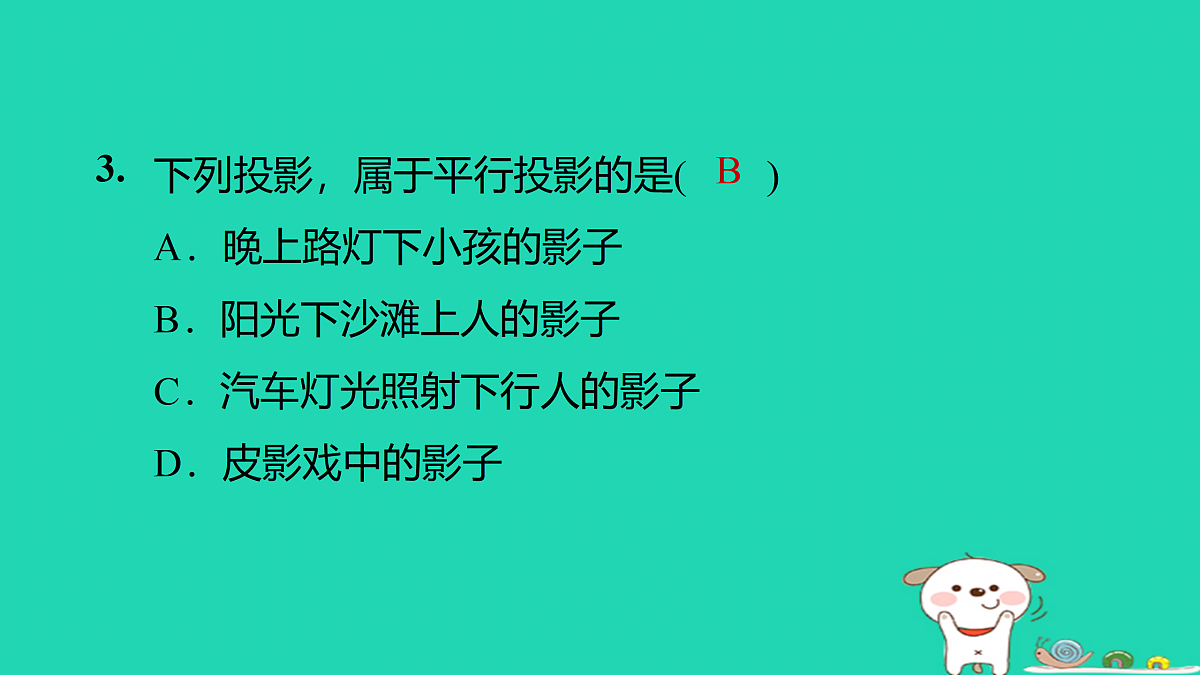

下列投影，属于平行投影的是(　　)A．晚上路灯下小孩的影子 B．阳光下沙滩上人的影子C．汽车灯光照射下行人的影子 D．皮影戏中的影子

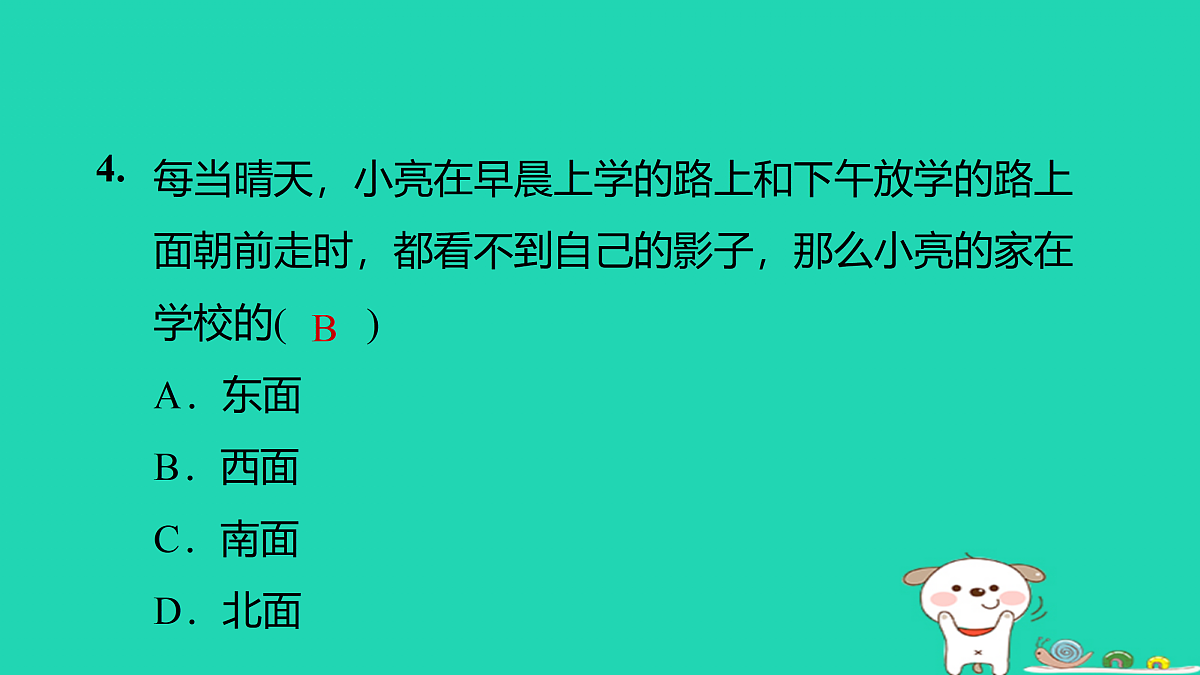

每当晴天，小亮在早晨上学的路上和下午放学的路上面朝前走时，都看不到自己的影子，那么小亮的家在学校的(　　)A．东面 B．西面 C．南面 D．北面

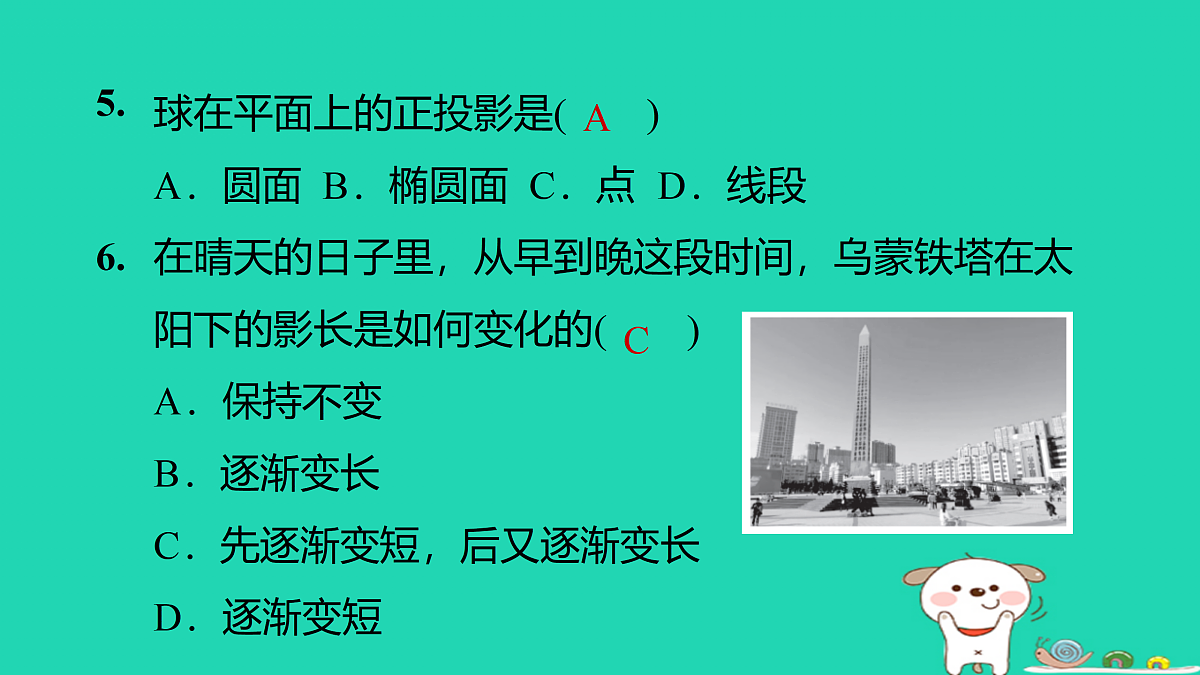

球在平面上的正投影是(　　)A．圆面 B．椭圆面 C．点 D．线段在晴天的日子里，从早到晚这段时间，乌蒙铁塔在太阳下的影长是如何变化的(　　)A．保持不变B．逐渐变长C．先逐渐变短，后又逐渐变长D．逐渐变短
下图中各投影是平行投影的是(　　)
有两根等高电线杆在地面上形成了各自的影子，若以电线杆与其影子分别作为三角形的两边，可以得到两个全等三角形，则这种投影现象为(　　)A．平行投影B．中心投影C．既不是平行投影也不是中心投影D．可能是平行投影也可能是中心投影
如图，已知AB和DE是直立在地面上的两根立柱．某一时刻AB在阳光下的投影为BC.请你在图中画出此时DE在阳光下的投影EF.
解：如图所示，EF即为所求．
如图，某一广告墙PQ旁有两根直立的木杆AB和CD，某一时刻在太阳光下，木杆CD的影子刚好不落在广告墙PQ上．(1)在图中画出此时的太阳光线CE及木杆AB的影子BF；
(2)若AB＝6 m，CD＝3 m，CD到PQ的距离DQ的长为4 m，求此时木杆AB的影长．
如图所示的圆台的上下底面与投影线平行，圆台的正投影是(　　)A．矩形 B．两条线段C．等腰梯形 D．圆环
