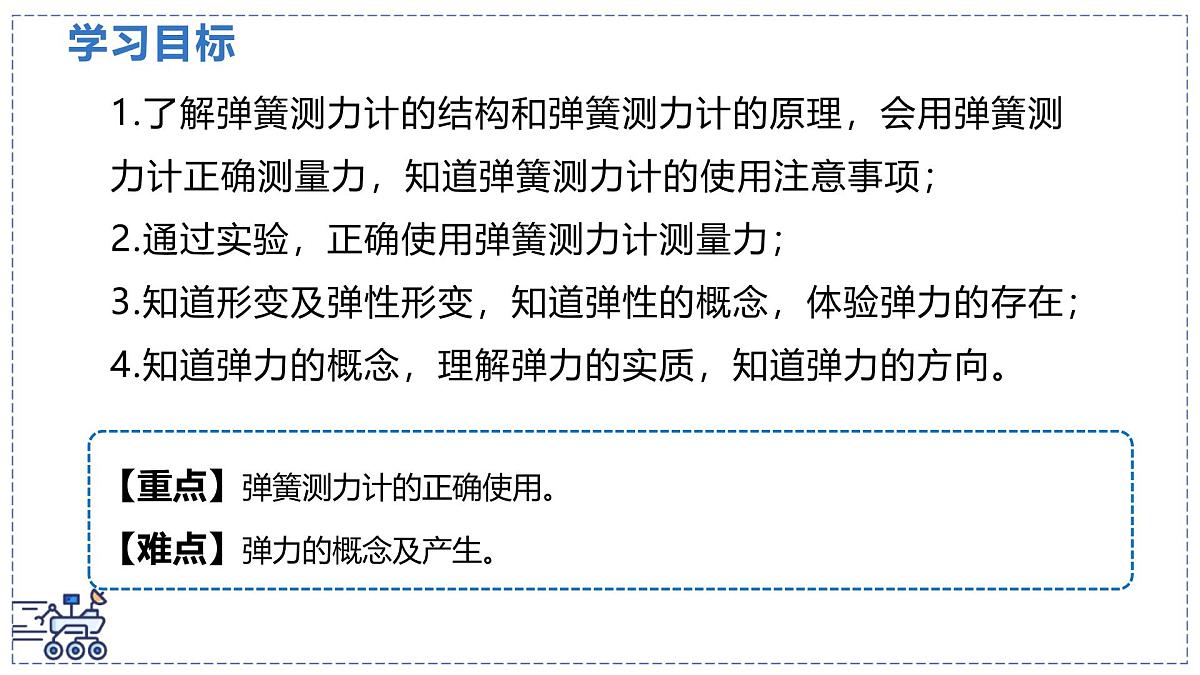

1.了解弹簧测力计的结构和弹簧测力计的原理，会用弹簧测力计正确测量力，知道弹簧测力计的使用注意事项；2.通过实验，正确使用弹簧测力计测量力；3.知道形变及弹性形变，知道弹性的概念，体验弹力的存在；4.知道弹力的概念，理解弹力的实质，知道弹力的方向。
【重点】弹簧测力计的正确使用。【难点】弹力的概念及产生。

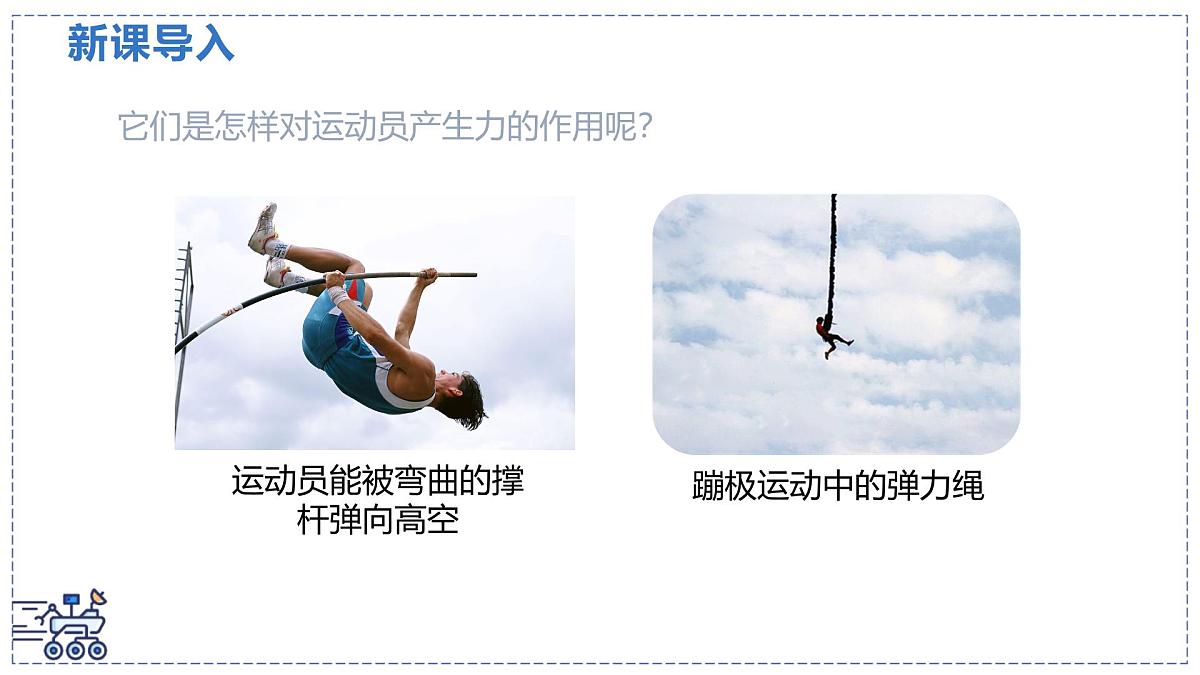

运动员能被弯曲的撑杆弹向高空
它们是怎样对运动员产生力的作用呢？

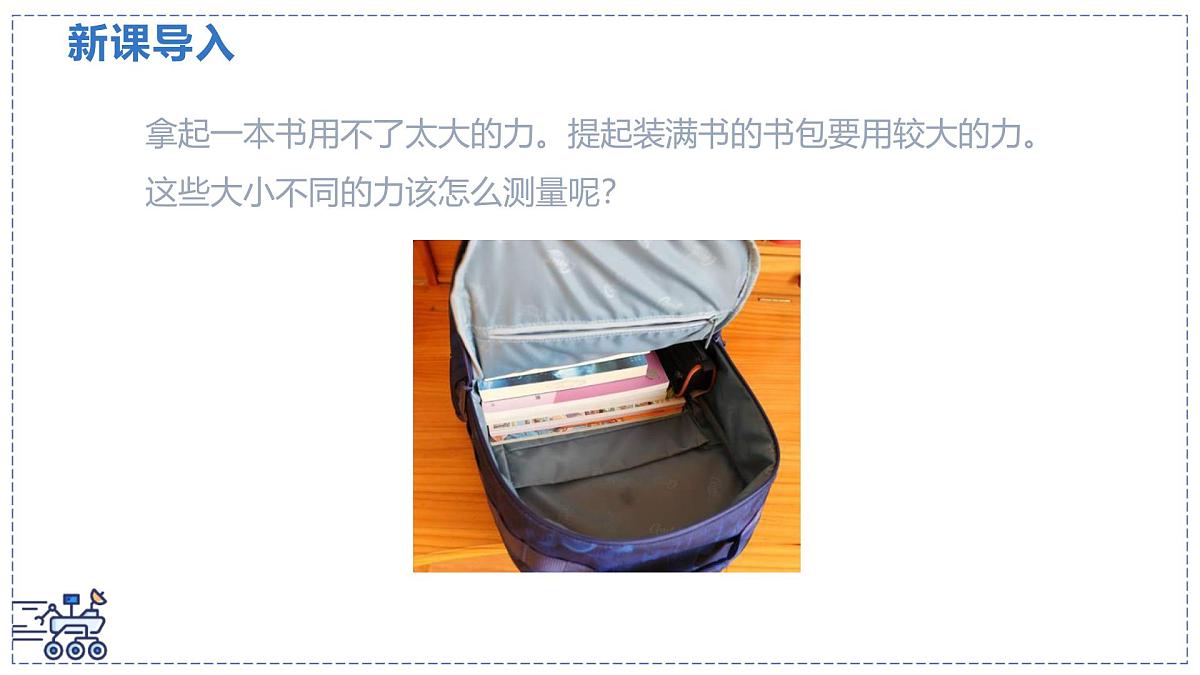

拿起一本书用不了太大的力。提起装满书的书包要用较大的力。这些大小不同的力该怎么测量呢？

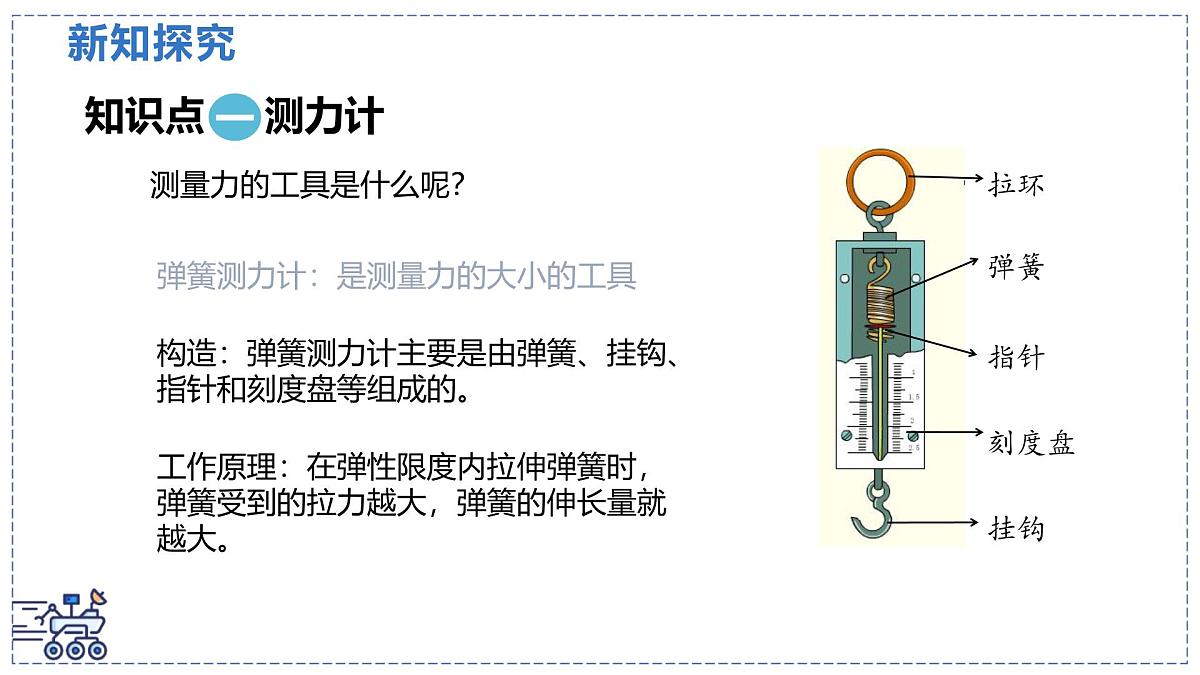

测量力的工具是什么呢？
弹簧测力计：是测量力的大小的工具
构造：弹簧测力计主要是由弹簧、挂钩、指针和刻度盘等组成的。
工作原理：在弹性限度内拉伸弹簧时，弹簧受到的拉力越大，弹簧的伸长量就越大。
知识点 测力计

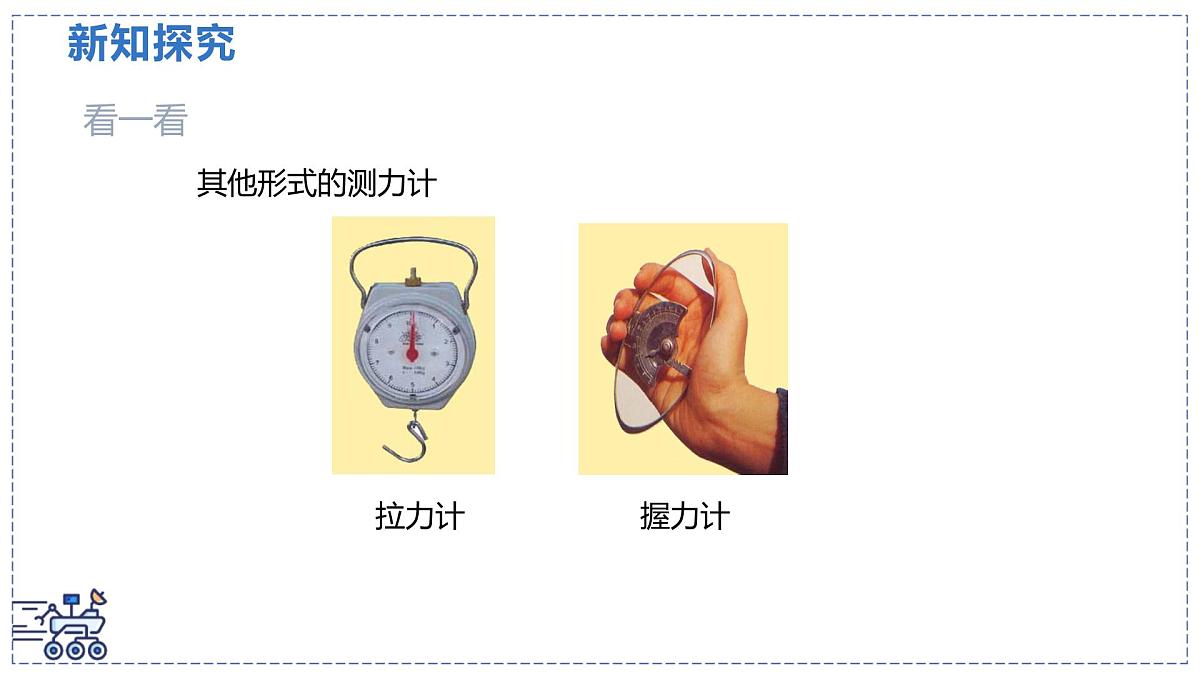

拉力计 握力计

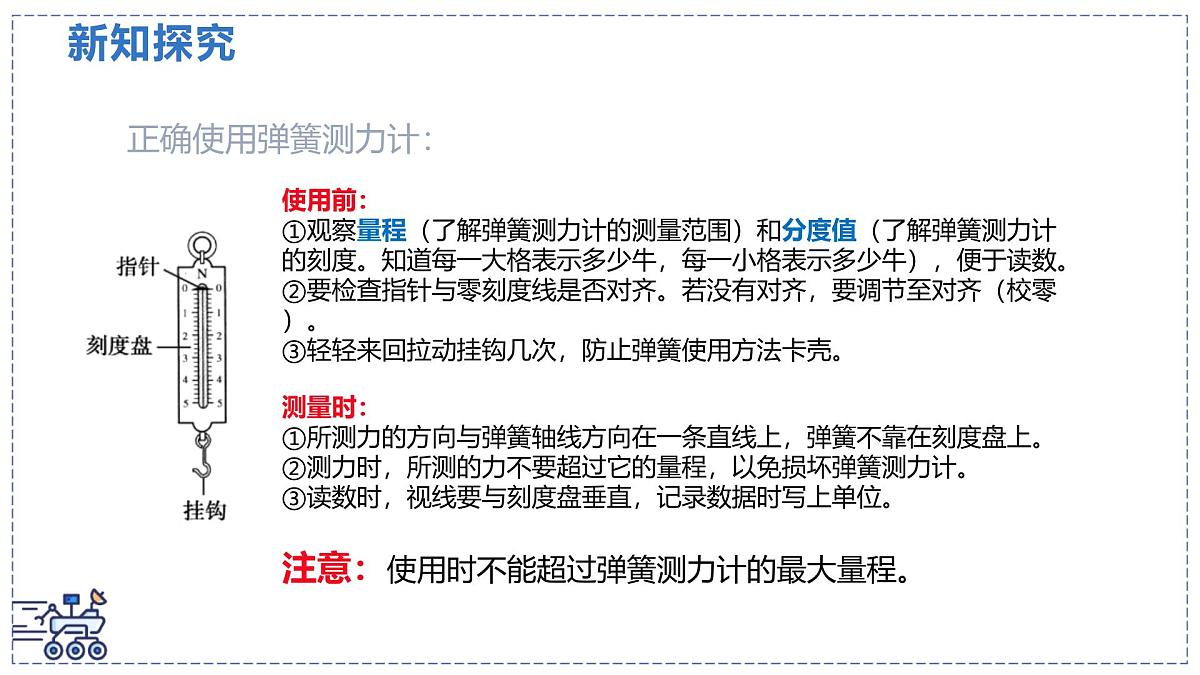

使用前：①观察量程（了解弹簧测力计的测量范围）和分度值（了解弹簧测力计的刻度。知道每一大格表示多少牛，每一小格表示多少牛），便于读数。②要检查指针与零刻度线是否对齐。若没有对齐，要调节至对齐（校零）。③轻轻来回拉动挂钩几次，防止弹簧使用方法卡壳。测量时：①所测力的方向与弹簧轴线方向在一条直线上，弹簧不靠在刻度盘上。②测力时，所测的力不要超过它的量程，以免损坏弹簧测力计。③读数时，视线要与刻度盘垂直，记录数据时写上单位。
注意：使用时不能超过弹簧测力计的最大量程。

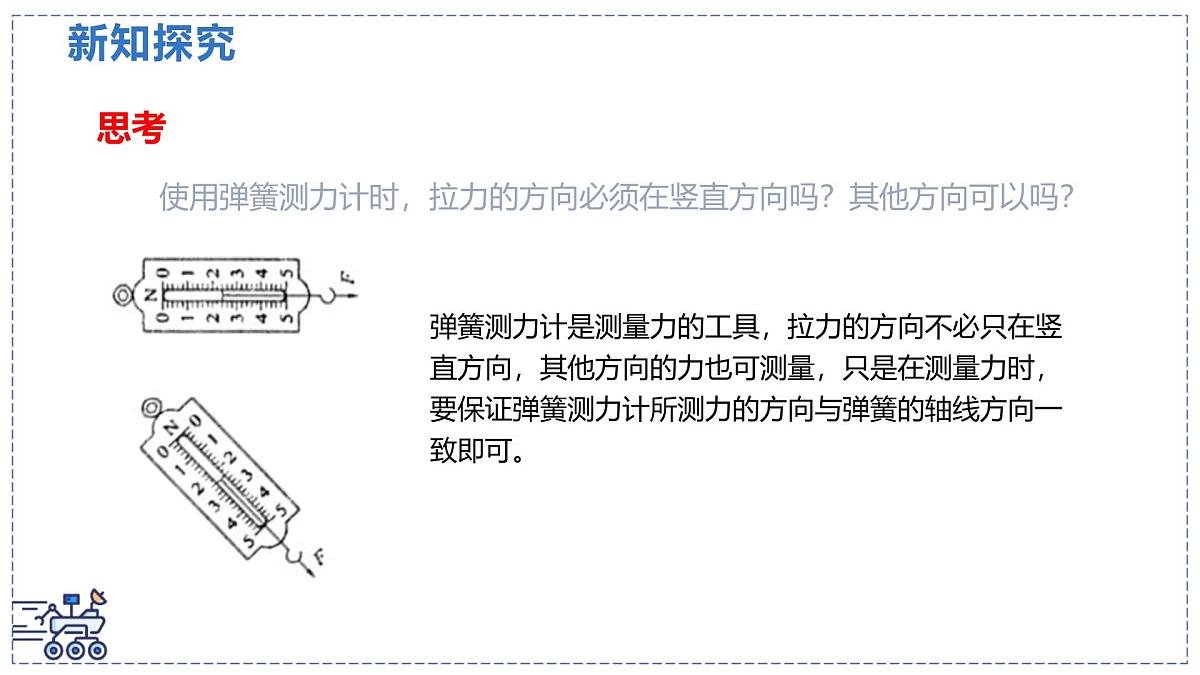

思考 使用弹簧测力计时，拉力的方向必须在竖直方向吗？其他方向可以吗？
弹簧测力计是测量力的工具，拉力的方向不必只在竖直方向，其他方向的力也可测量，只是在测量力时，要保证弹簧测力计所测力的方向与弹簧的轴线方向一致即可。
测力小实验
2.用两个弹簧测力计在水平方向上互相拉，看看谁对谁的拉力更大些，想想为什么。
1.用手拉弹簧测力计的挂钩，使指针指到 1 N、5 N、10 N， 感受一下 1 N、5 N、10 N 的力有多大？
左侧弹簧测力计的量 程： ；分度值： ；测量值： 。
例题2使用弹簧测力计不必要的是( )A.弹簧测力计竖直或水平放置，不得倾斜B.使用前指针要“校零”C.使用过程中，弹簧、指针不得与外壳有摩擦D.拉力不得超过弹簧测力计所能承受的最大的力
松手后物体可以恢复到原来的形状
松手后物体不能恢复到原来的形状
如图：用力分别拉橡皮筋、捏面团
弹性形变：物体在外力作用下发生形变，撤去外力后，物体能完全恢复原状的形变叫作弹性形变。（注意有些弹性形变很微小，很难看到）范性形变：物体在外力作用下发生形变，撤去外力后，物体不能恢复原状的形变叫作范性形变。
弹性限度：物体的弹性有一定的限度，超过这个限度就不能自动恢复到原来的形状，这个限度叫做弹性限度。
未发生形变的两个大小相同的长条橡皮
如图所示的体育项目中，运动员使弓、蹦床、跳板发生弹性形变。
1.弹力：发生了弹性形变的物体，由于要恢复原来的形状，会对使它发生形变的物体产生力的作用，这种力叫作弹力。（我们常说的推力、拉力、压力、支持力等，其实质就是弹力）
2.弹力产生的条件：①两物体直接接触 ②物体发生了弹性形变（即有相互挤压或拉伸），二者缺一不可。
相互接触的物体间不一定产生弹力，如相互接触但没有发生弹性形变的物体间一定不会产生弹力。
运动员被形变的撑竿弹起来
运动员被弯曲的跳板弹起来
运动员使撑竿、蹦床、跳板发生弹性形变，它们产生弹力，把运动员高高弹起。
运动员被形变的蹦床弹起来
木块放在桌面上，木块与桌面在两者的接触处都发生了微小的形变。
木块要恢复原状，对桌面产生向下的弹力，这个力就是木块对桌面的压力F。
同时桌面要恢复原状，对木块产生向上的弹力，这个力就是桌面对木块的支持力F'。
大量实验表明，压力(支持力)的方向总是垂直于接触面指向被压(被支持)的物体。
球被悬线吊起，悬线和球都发生了微小的形变。
悬线要恢复原状，对球产生向上F的弹力，这个力就是悬线对球的拉力F。
对悬线产生向下的弹力，这个力就是球对悬线的拉力F'。
大量实验表明，悬线对物体拉力的方向总是沿着悬线指向悬线收缩的方向。
①大小：与物体的材料和弹性形变程度有关。同一物体，在弹性限度内，弹性形变程度越大，弹力越大，弹性形变程度越小，弹力越小。
②方向：垂直于物体间的接触面，与恢复形变的方向相同，与物体发生弹性形变方向相反；
③作用点：物体的接触面上
任何物体在力的作用下，都会发生形变。有时物体的形变很小，不容易被观察到。
我们可以采用一些方法，将不易观察到的微小形变显现出来。
将玻璃瓶中装满水，把细玻璃管穿过橡皮塞插入瓶中，玻璃管与橡皮塞之间、橡皮塞与玻璃瓶之间塞紧密封，使得细玻璃管中出现一定高度的水柱。
通过细管中的液面升降来判断瓶子的形变。用力捏玻璃瓶，可以观察到细玻璃管中的水面高度发生了变化，说明力使玻璃瓶发生了形变。
光的反射来放大微小形变：
弹簧在我们日常生活中的应用非常广泛。小到文具、玩具、钟表，大到汽车、军工武器、航空航海器材等，都有弹簧在发挥着重要作用。
弹簧种类很多，按照使用时弹簧能够承受的弹力及形变情况分为如下：
从形状上看，压缩弹簧、拉伸弹簧、扭转弹簧等都属于螺旋弹簧。螺旋弹簧性能稳定，结构简单，制造方便，应用最为广泛。弯曲弹簧属于板弹簧。板弹簧吸振能力强，常用在载重汽车或火车的减震装置中。
弹簧的特征不同，主要功能也不尽相同。除了用于测力计之外，弹簧还有很多其他功能：
指弹簧在外力作用下发生形变，撤去外力后，弹簧就能恢复原状。比如自动伞、自动铅笔等。
指弹簧发生形变储存弹性势能，释放后，弹簧在恢复原状的过程中将弹性势能转化为其他形式的能。械钟表、发条玩具等就利用了弹簧的储能功能。
在车架与车轮之间通常装有弹簧，利用弹簧的弹性来减缓车辆的颠簸，这就是弹簧的缓冲功能。
压紧功能应用也非常广泛。比如，在订书机中有一个压缩弹簧，它的作用一方面是顶紧订书钉，另一方面是当最前面的订书钉被推出后，可以自动将下一个订书钉推到最前面。许多机器自动供料，都是靠弹簧的压紧功能。
关于弹力，下列叙述正确的是（　　）A．两物体相互接触，就一定会产生相互作用的弹力B．两物体不接触，就一定没有相互作用的弹力C．两物体有弹力作用，物体不一定发生了弹性形变D．只有弹簧才能产生弹力
如图，用手拉弹簧时，弹簧发生形变后会对手产生________力，这个力的方向________（选填“向上”或“向下”）与手的拉力方向________（选填“相同”或“相反”）。
弹簧测力计
1.了解量程（待测力的大小在量程之内）2.明确分度值（每一小格表示多少牛）3.校零（指针与零刻度线对齐）4.测量（所测力的方向与弹簧轴线方向在一条直线上，弹簧不靠在刻度盘上）5.读数（视线与刻度盘垂直）
原理：在弹性限度内拉伸弹簧时，弹簧受到的拉力越大，弹簧的伸长量就越大。
弹力的概念：因物体发生弹性形变而产生的力叫做弹力
区分弹性形变/塑性形变
弹力的大小：与物体的材料和弹性形变程度有关。在弹性限度内，弹性形变程度越大，弹力越大。弹力的方向：垂直于接触面且与物体发生弹性形变方向相反。
1.关于弹力,下列叙述正确的是( ) A、物体发生形变时产生的力叫弹力 B、不相互接触的物体间也可产生弹力 C、拉力不属于弹力 D、两个物体直接接触且互相挤压发生弹性形变时才会产生弹力
2.如图所示的弹簧测力计，它的量程为______ ，分度值为________ ，现在弹簧测力计的示数为______N。
3.甲、乙、丙三位同学用同一个拉力器比试臂力，结果每个人都能把手臂撑直，则下列说法中正确的是（　　）A.甲的体重大，所用拉力大 B.乙的手臂粗，所用拉力大C.丙的手臂长，所用拉力大 D.甲乙丙所用拉力一样大
4.如图所示，在弹簧测力计的两侧，沿水平方向各施加4 N的拉力，并静止，此时弹簧测力计的示数为（ ）
A. 0 NB. 4 N C. 2 ND. 8 N
