北师大版（2024）八年级下册（2024）力的测量弹力课文课件ppt

这是一份北师大版（2024）八年级下册（2024）力的测量弹力课文课件ppt，共31页。PPT课件主要包含了弹簧测力计，弹簧测力计的使用，练一练，习题巩固等内容，欢迎下载使用。
想一想：拿起这些物体的力，哪一个需要的力更大？

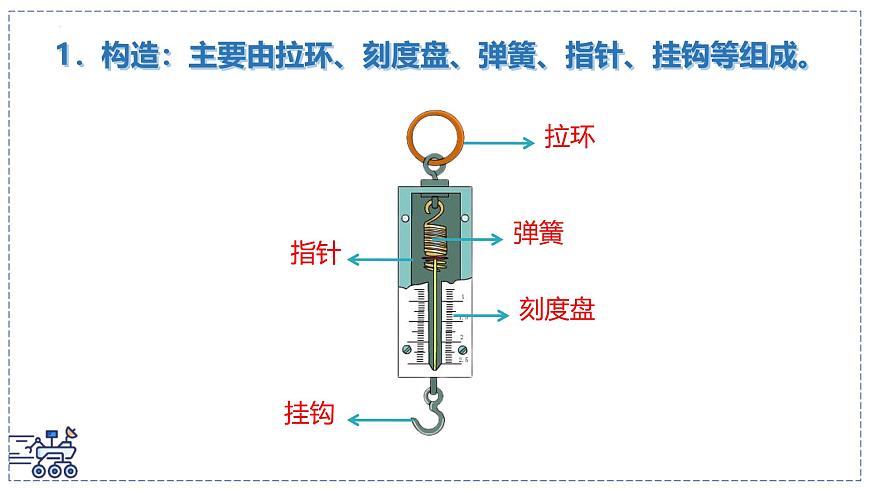

1．构造：主要由拉环、刻度盘、弹簧、指针、挂钩等组成。
弹簧测力计的测量原理：
在一定范围内，作用在弹簧上的外力越大，弹簧的伸长就越长。
根据弹簧伸长的长度可以测定力的大小
原理：在弹性限度内，弹簧伸长的长度与受到的拉力成正比

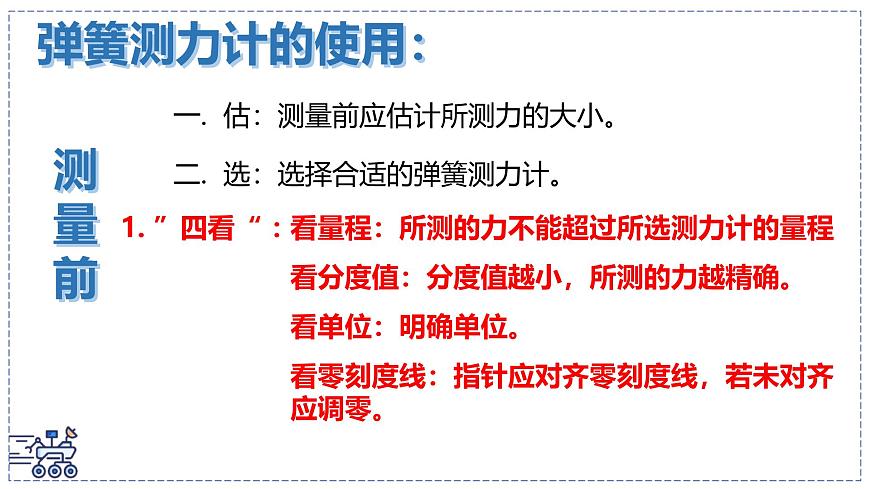

一. 估：测量前应估计所测力的大小。
二. 选：选择合适的弹簧测力计。
看量程：所测的力不能超过所选测力计的量程
看分度值：分度值越小，所测的力越精确。
看零刻度线：指针应对齐零刻度线，若未对齐 应调零。

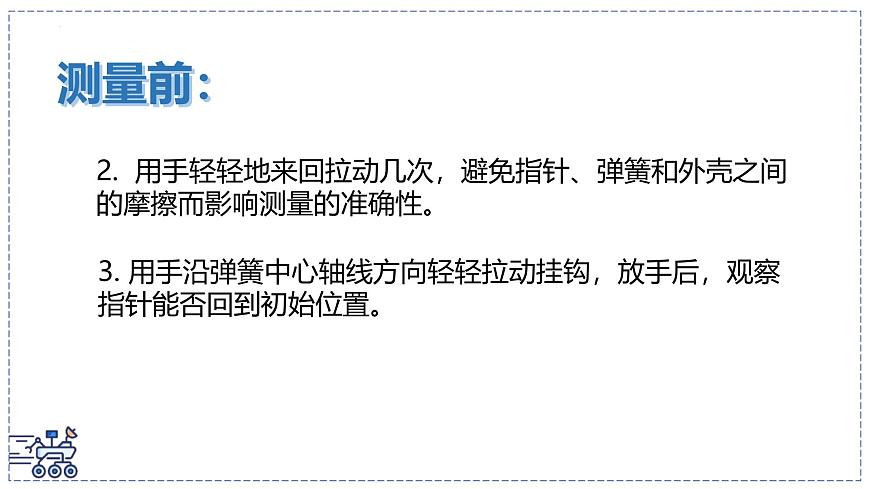

2. 用手轻轻地来回拉动几次，避免指针、弹簧和外壳之间 的摩擦而影响测量的准确性。
3. 用手沿弹簧中心轴线方向轻轻拉动挂钩，放手后，观察 指针能否回到初始位置。
1. 让待测量的力作用在测力计的挂勾上
2. 并使力的方向沿着弹簧的中心轴线方向，弹簧不靠在刻度盘上
3.视线与指针所在位置的面板垂直
4. 记录时写上单位，例：F=5N
3. 读数时，应保持测力计处于静止或匀速直线运动状态， 即指针稳定后。
1. 弹簧测力计可以在任意方向上（水平方向，竖直方向，斜 面上）使用，但必须保证力的方向沿着弹簧的中心轴线方向。
2.在使用方向上进行调零。
4.弹簧测力计的示数只等于挂钩处的拉力大小相等。
右侧弹簧测力计的量 程： ；分度值： ；测量值： 。
弹性：物体在外力作用下发生形变，撤去外力后，又恢复到 原来的形状的性质。
弹性形变：物体在外力作用下发生形变，撤去外力后，又恢复到 原来的形状的形变。
范性（塑性）：物体在外力作用下发生形变，撤去外力后， 不能完全恢复到原来的形状的性质。
范性（塑性）形变：物体在外力作用下发生形变，撤去外力后， 不能完全恢复到原来的形状的形变。
判断下列物体发生何种形变
你还能列举出生活中的弹性形变与塑性形变吗？
观察射箭的过程你能得到什么信息？
说明弓箭受到了力的作用
发生弹性形变的物体，由于要恢复原来的形状，会对使它发生形变的物体产生力的作用，这种力叫作弹力。
二. 弹力产生的条件:
② 物体发生弹性形变 （施力物体发生弹性形变给受力物体的力）
例：踢出去的足球，推出去的铅球，扔出去的标枪等等
在物体的接触面或接触点
四. 常见弹力的认识（结合三要素）
与接触面垂直且指向受力物体，为一对相互作用力
1. 弹簧的拉力：只沿着弹簧的中心轴方向
2. 绳子的拉力：只沿着弹簧的中心轴方向
1．右图中弹簧测力计的分度值是　 　N，量程是　 　N，图 中弹簧测力计的示数为　 　N。
2．使用弹簧测力计的要求，不正确的是（　　）A．使用前必须检查指针是否指在零刻度上B．弹簧测力计必须竖直放置，不能倾斜C．使用过程中，弹簧、指针不能与外壳有摩D．所测的力不能超过弹簧测力计的量程
3．如图，一人的两只手同时沿水平方向各用4 N的力，分别向两侧拉一个轻质弹簧测力计的两端，当弹簧测力计静止时，其示数为（　　）
A．0 N B．4 C．8 N D．2 N
4．如图所示，在光滑的水平面上，一弹簧左端固定在墙壁上，右 端与一金属小球连接，O点是弹簧为原长时小球的位置。现对小球施加一外力压缩弹簧使小球到达A点，然后释放小球，小球将在AB之间做往复运动。下列说法中正确的是（　　）
A．弹簧对小球的弹力的施力物体是小球B．弹簧的形变为弹性形变C．在金属球由O向A运动的过程中，弹 簧对小球的弹力由O指向AD．在金属球由O向B运动的过程中，弹簧的弹力大小不变
5.请画出图中物体所受支持力的示意图。
7.如图所示，物体放置在竖直的弹簧上静止，画出物体所受弹力的示意图。
