13.3  电流和电流表的使用

一、单选题

1．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）

A．一定是串联 B．一定是并联

C．可能是串联也可能是并联 D．无法确定

2．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）

A． B．

C． D．

3．关于电流表的使用，下列说法中正确的是（　　）

A．使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零

B．电流表要并联在被测电路中

C．当电路中的电流不清楚时，要用试触的方法来选定合适的量程

D．可以不经过用电器把电流表接线柱接到电源的两极上

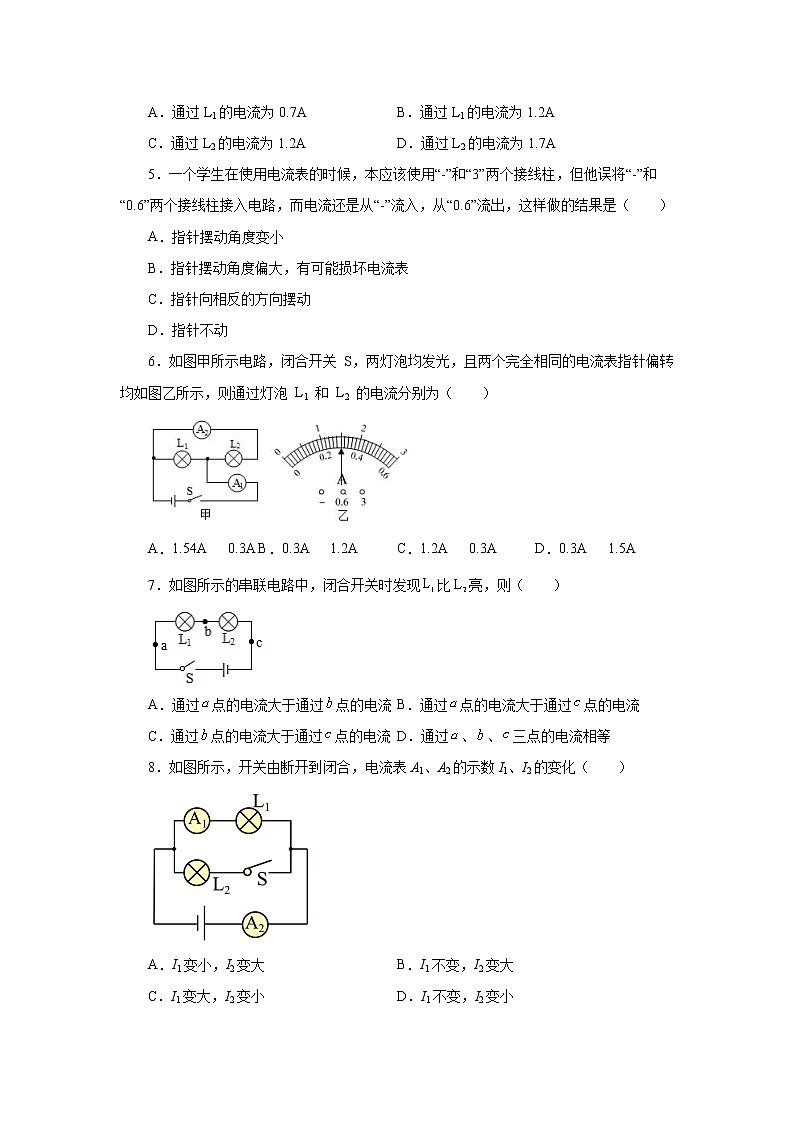

4．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是（　　）

A．通过L1的电流为0.7A B．通过L1的电流为1.2A

C．通过L2的电流为1.2A D．通过L2的电流为1.7A

5．一个学生在使用电流表的时候，本应该使用“-”和“3”两个接线柱，但他误将“-”和“0.6”两个接线柱接入电路，而电流还是从“-”流入，从“0.6”流出，这样做的结果是（　　）

A．指针摆动角度变小

B．指针摆动角度偏大，有可能损坏电流表

C．指针向相反的方向摆动

D．指针不动

6．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）

A．1.54A   0.3A B．0.3A   1.2A C．1.2A   0.3A D．0.3A   1.5A

7．如图所示的串联电路中，闭合开关时发现比亮，则（　　）

A．通过点的电流大于通过点的电流 B．通过点的电流大于通过点的电流

C．通过点的电流大于通过点的电流 D．通过、、三点的电流相等

8．如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（　　）

A．I1变小，I2变大 B．I1不变，I2变大

C．I1变大，I2变小 D．I1不变，I2变小

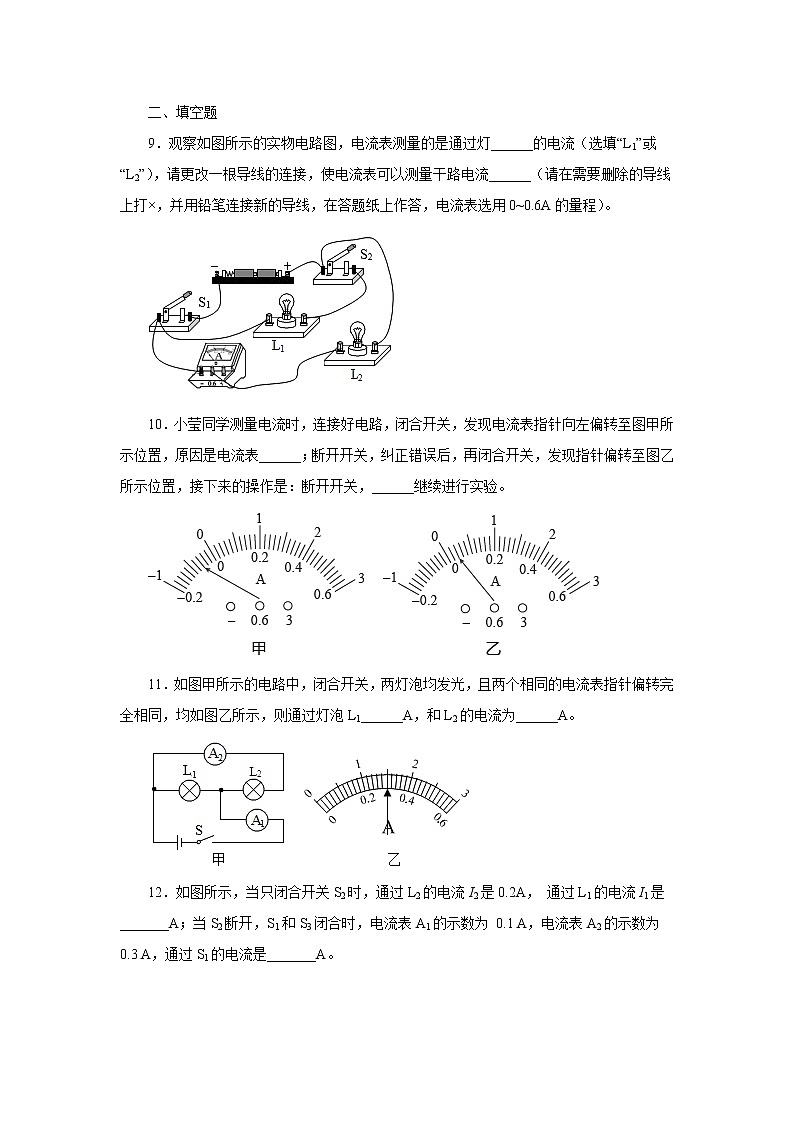

二、填空题

9．观察如图所示的实物电路图，电流表测量的是通过灯______的电流（选填“L1”或“L2”），请更改一根导线的连接，使电流表可以测量干路电流______（请在需要删除的导线上打×，并用铅笔连接新的导线，在答题纸上作答，电流表选用0~0.6A的量程）。

10．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

11．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个相同的电流表指针偏转完全相同，均如图乙所示，则通过灯泡L1______A，和L2的电流为______A。

12．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。

13．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（µA），0.5A＝______mA＝______µA

14．如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。

15．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。

16．如图所示，已知流过R2和R4的电流相等，电流表A1、A示数分别为2A和5A，则电流表A2的示数为______A；流过R1和R3的电流分别为IR1和IR3，则IR1______IR3（选填“>”、“=”或“<”）。

三、作图题

17．根据甲图，在乙的实物图上用笔画出连线。

四、实验题

18．（一）“探究串联电路特点”时小明选用两只规格不相同的灯泡进行实验，连接的电路如图甲所示。

（1）在连接电路时，开关应处于___________状态。

（2）闭合开关后，发现灯发光，不发光，可能的原因是：___________。

（3）为了寻找“串联电路的电流关系”，分别在图中、、各点处把电流表串联接入，闭合开关前，发现其中一个电流表指针如图乙所示，出现这种现象的原因是___________。

（4）正确实验操作后，测得、、三处的电流记、、，测得、、两点间的电压、、。下列说法正确的是___________。

A． B． C． D．

（二）探究并联电路的特点

（5）小宇同学用图甲所示的电路测量两只灯泡的电流时，电流表和表盘上指针分别处于图乙、丙所示的位置，则通过灯泡的电流是___________。

（6）一段时间后，发现灯泡突然熄灭，依旧发光，观察到电流表的示数___________，电流表的示数___________。（均选填“变大”“变小”或“不变”）

（7）根据本次探究结果可知通过灯泡的电流是___________。

参考答案

1．B

2．B

3．C

4．A

5．C

6．C

7．D

8．B

9．L2


10．正负接线柱反接    改接小量程

11．1.2    0.3

12．0.2    0.4

13．电流    500    0.5×106

14．L1    1.2

15．0.2    电流表正负接线柱接反

16．3A    <

17．。

18．断开    L2短路    电流表指针没有调零    D    0.36    不变    变小    0.18
