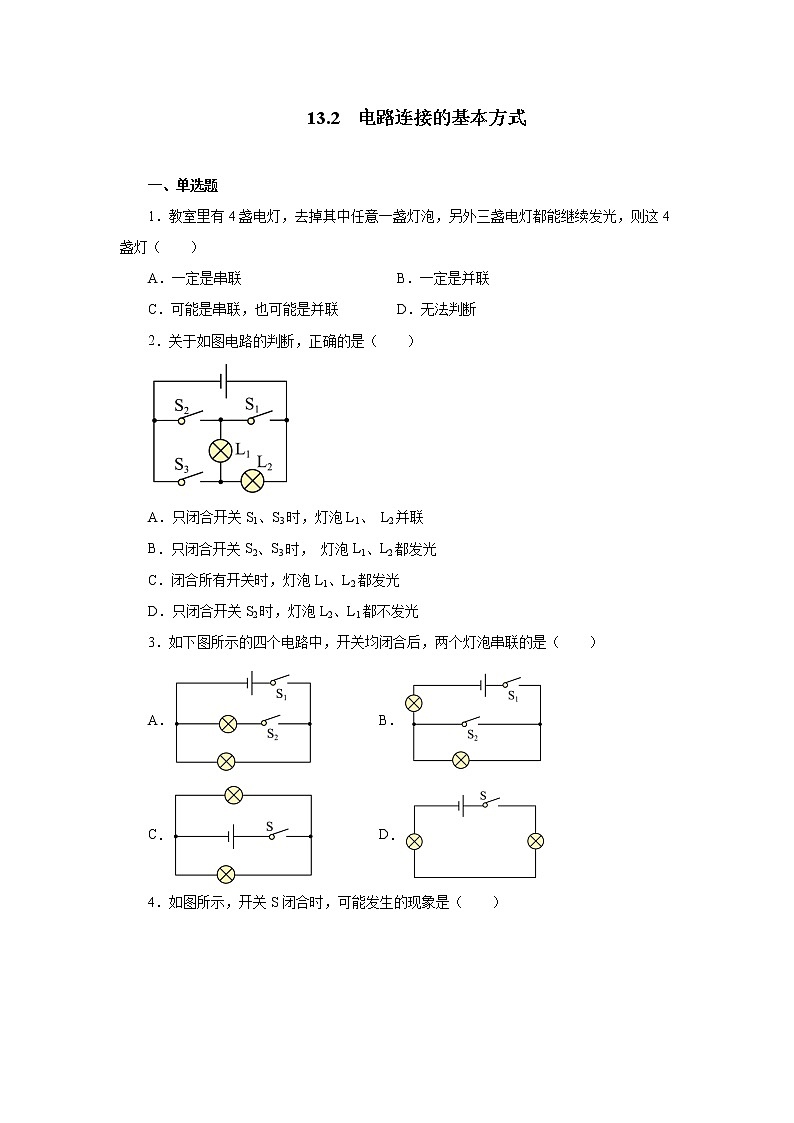

13.2  电路连接的基本方式

一、单选题

1．教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（　　）

A．一定是串联 B．一定是并联

C．可能是串联，也可能是并联 D．无法判断

2．关于如图电路的判断，正确的是（　　）

A．只闭合开关S1、S3时，灯泡L1、 L2并联

B．只闭合开关S2、S3时， 灯泡L1、L2都发光

C．闭合所有开关时，灯泡L1、L2都发光

D．只闭合开关S2时，灯泡L2、L1都不发光

3．如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（　　）

A．          B．

C．      D．

4．如图所示，开关S闭合时，可能发生的现象是（　　）

A．L1不发光、L2发光 B．L2被烧坏

C．L1被烧坏 D．电池被烧坏

5．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）

A． B．

C． D．

6．家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（　　）

A．       B．

C．                D．

7．如图所示的四个电路图中，开关均闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）

A．         B．

C．             D．

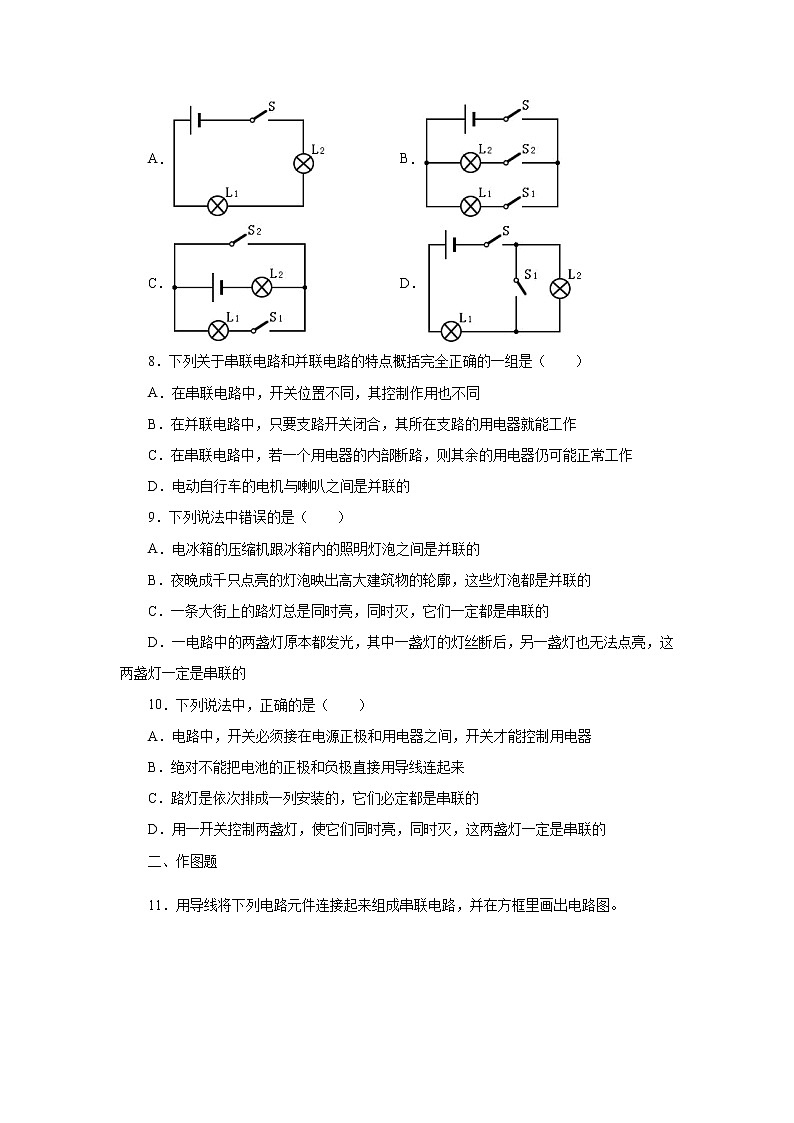

8．下列关于串联电路和并联电路的特点概括完全正确的一组是（　　）

A．在串联电路中，开关位置不同，其控制作用也不同

B．在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作

C．在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作

D．电动自行车的电机与喇叭之间是并联的

9．下列说法中错误的是（　　）

A．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的

B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的

C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的

D．一电路中的两盏灯原本都发光，其中一盏灯的灯丝断后，另一盏灯也无法点亮，这两盏灯一定是串联的

10．下列说法中，正确的是（　　）

A．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器

B．绝对不能把电池的正极和负极直接用导线连起来

C．路灯是依次排成一列安装的，它们必定都是串联的

D．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的

二、作图题

11．用导线将下列电路元件连接起来组成串联电路，并在方框里画出电路图。

三、填空题

12．根据如图所示电路，回答下列问题：

（1）当S1闭合、S2断开时，电流经过的电灯是_______。

（2）当S1、S2都闭合时，电流经过的电灯是_______。

13．如图所示，若只闭合开关，则和的连接方式是_____联；要使和并联，则应只断开开关______，若同时闭合开关______，则出现短路现象，这是不允许的。

14．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。

15．做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是___________的（选填“并联”或“串联”），教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是___________（选填“并联”或“串联”）。

16．如图所示的是电冰箱内的电路，在该电路中，S1控制______，S2控制_______，它们组成的电路是____电路。

四、实验题

17．如图所示是某实验小组探究并联电路连接时设计的实验表格和电路图。

(1)第4次实验灯L1、L2的发光情况：L1______， L2______；（以上两空选填“亮”或“灭”）

(2)由实验1、2、3、4可以得出结论：在并联电路中，______开关控制所有用电器，______开关只控制本支路的用电器；（以上两空选填“干路”或“支路”）

(3)由实验5、6可以得出并联电路用电器的工作特点是：______。

18．在“连接串联电路”实验中，小军采用以下电器进行试验。

（1）连接电路时，开关应处于______（填“闭合”或“断开”）状态；

（2）当两灯亮后，若将L1从灯座上取下，L2会______（填“熄灭”或“发光”）；

（3）开关闭合后，L1中电流的方向是______（填“从左到右”或“从右到左）。

参考答案

1．B

2．A

3．D

4．D

5．A

6．D

7．B

8．D

9．C

10．B

11．

12．L3    当L1、L2、L3

13．串联    S1    S1、S2

14．不能    串

15．并联    串联

16．照明灯    压缩机    并联

17．灭    亮    干路    支路    并联电路中各用电器互不影响

18．断开    熄灭    从左到右
