物理九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用导学案
展开
这是一份物理九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用导学案，共8页。

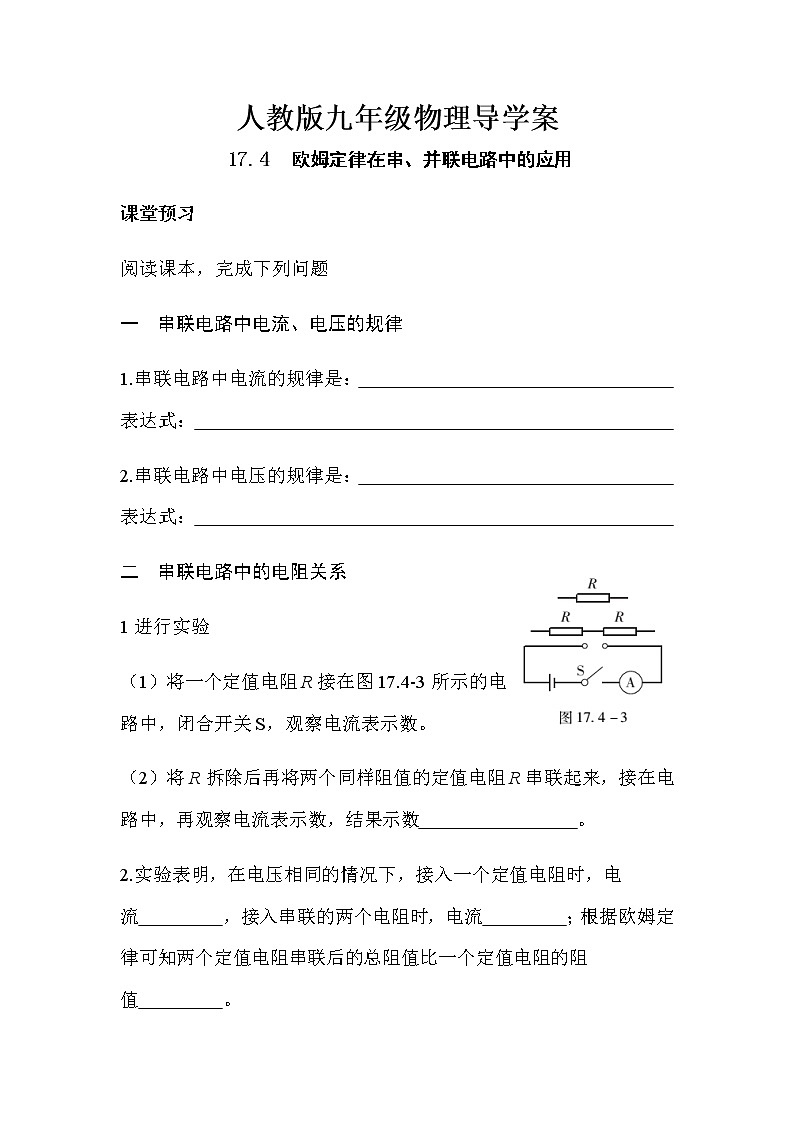

课堂预习
阅读课本，完成下列问题
一 串联电路中电流、电压的规律
1.串联电路中电流的规律是： 表达式：
2.串联电路中电压的规律是： 表达式：
二 串联电路中的电阻关系
1进行实验
（1）将一个定值电阻R接在图17.4-3所示的电路中，闭合开关S，观察电流表示数。
（2）将R拆除后再将两个同样阻值的定值电阻R串联起来，接在电路中，再观察电流表示数，结果示数 。
2.实验表明，在电压相同的情况下，接入一个定值电阻时，电流 ，接入串联的两个电阻时，电流 ；根据欧姆定律可知两个定值电阻串联后的总阻值比一个定值电阻的阻值 。
3.思考：为什么电阻串联后总电阻会变大呢？
4理解：根据影响导体电阻大小的因素知识可知，电阻串联相当于 ，所以电阻会变大。
三 动态串联电路中电流、电阻和电压的计算
1. 图17.4-4解题思路：如图17.4-4所示，这是一个 联电路，要求出通过R1的电流I1，只需知道R1两端的电压U1，利用公式 即可求出。但题目没有给出U1，所以，可以借助串联电路中的电流关系进行间接求解。
2.串联电路中的电流表达式是 。
练一练
1在如图所示的电路中，当S2断开，S1、S闭合时，电压表示数为6V，电流表示数为1A，则R1=___1___Ω；当S1断开，S2、S闭合时，电流表的示数为0.5A，R2=___2___Ω；当S1、S2、S全部都闭合时，电路中的总电阻R=___3___Ω．

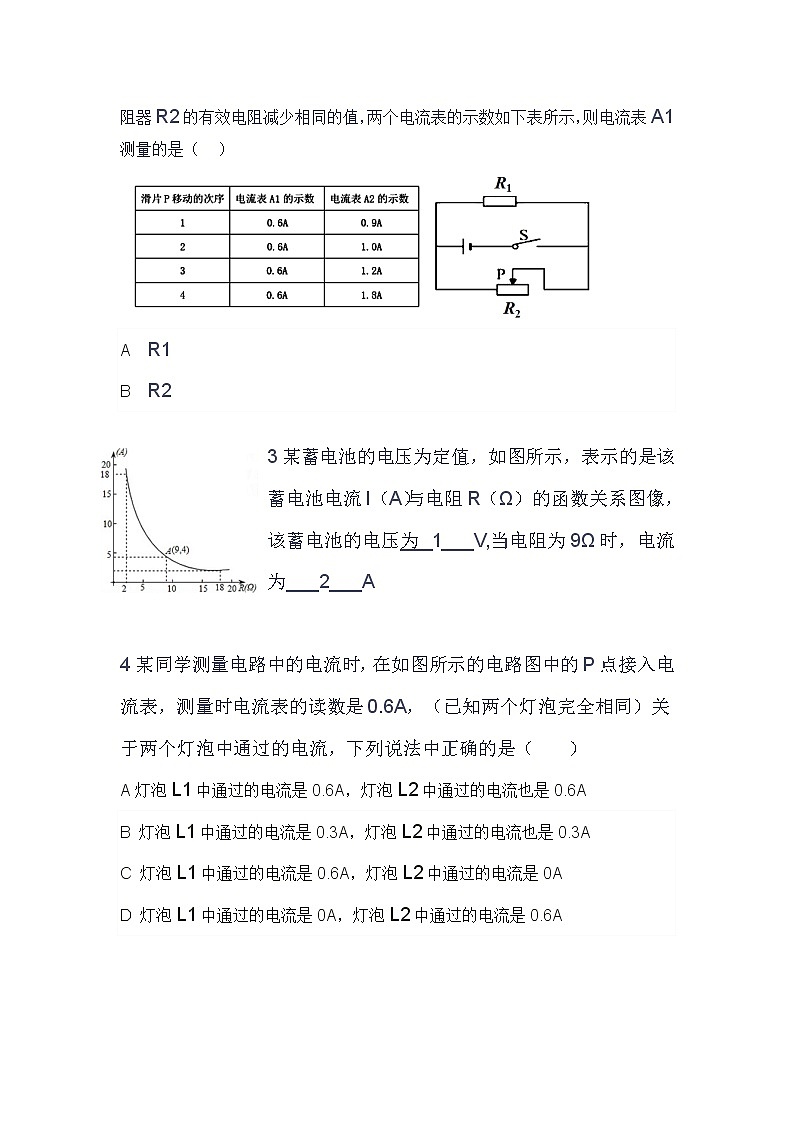

2如图，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，使变阻器R2的有效电阻减少相同的值，两个电流表的示数如下表所示，则电流表A1测量的是（ ）
A R1
B R2
3某蓄电池的电压为定值，如图所示，表示的是该蓄电池电流I（A）与电阻R（Ω）的函数关系图像，该蓄电池的电压为___1___V,当电阻为9Ω时，电流为___2___A
4某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（ ）
A灯泡L1中通过的电流是0.6A，灯泡L2中通过的电流也是0.6A
B 灯泡L1中通过的电流是0.3A，灯泡L2中通过的电流也是0.3A
C 灯泡L1中通过的电流是0.6A，灯泡L2中通过的电流是0A
D 灯泡L1中通过的电流是0A，灯泡L2中通过的电流是0.6A
5甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是（ ）
A甲的电阻最大
B乙的电阻最大
C丙的电阻最大
D 三导体的电阻相等
6如图所示，电源电压为6伏，电阻R1R1的阻值为10欧，闭合电键S，电流表示数为0.2安，则滑动变阻器接入电路的阻值为（ ）
A 10Ω
B 20Ω
C 30Ω
D 40Ω
7如图所示，电源电压恒为U，R1是定值电阻，A、B是滑动变阻器R2的两端。闭合开关，当滑片P在A端时，电流表的示数为I1；当滑片P移到B端时，电流表的示数为I2．则I1和I2的表达式分别为（ ）
A I1=U/R1+R2，I2=U/R1
B I1=U/R1，I2=U/R1+R2
C I1=U/R1，I2=U/R2
D I1=U/R2，I2=U/R1
8在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表的示数( )
A 变大
B 变小
C 不变
9如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V示数的变化情况为（ ）
A变大
B变小
C 不变
D 无法确定
10在如图所示的电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A1的示数（ ）
A变大
B变小
C不变
D无法确定
11如图所示的电路中，闭合电键S，当滑动变阻器的滑片向左移动时，V1示数变化量与A的示数变化量的比值（）
A变大
B变小
C不变
D 无法确定
12如图所示，闭合开关S，当滑片P向左移动时，电流表、电压表示数的变化情况是（ ）
A A、V示数均变大
B A、V示数均变小
C V示数变大，A示数变小
D V示数变小，A示数变大
参考答案
一
1．串联电路中电流处处相等 I=I1=I2=…=In
2．串联电路中电源两端的总电压等于各用电器两端电压之和 U=U1+U2+…+Un
二
1．（2）变小 2．较大 变小 大
3．理论推导：在串联电路中，因为电流处处相等，总电压等于各电阻两端电压之和，即I=I1=I2，U=U1+U2，根据，得U=IR，所以IR=I1R1+I2R2，则R=R1+R2，可见串联电路的总电阻等于各串联电阻之和。
4．增加了导体的长度
三
串 I=I1=I2
练一练
1 6 12 4
2 A
3 36 4
4 B
5 C
6 B
7 B
8 B
9 A
10 B
11 C
12 D
课堂预习
阅读课本，完成下列问题
一 串联电路中电流、电压的规律
1.串联电路中电流的规律是： 表达式：
2.串联电路中电压的规律是： 表达式：
二 串联电路中的电阻关系
1进行实验
（1）将一个定值电阻R接在图17.4-3所示的电路中，闭合开关S，观察电流表示数。
（2）将R拆除后再将两个同样阻值的定值电阻R串联起来，接在电路中，再观察电流表示数，结果示数 。
2.实验表明，在电压相同的情况下，接入一个定值电阻时，电流 ，接入串联的两个电阻时，电流 ；根据欧姆定律可知两个定值电阻串联后的总阻值比一个定值电阻的阻值 。
3.思考：为什么电阻串联后总电阻会变大呢？
4理解：根据影响导体电阻大小的因素知识可知，电阻串联相当于 ，所以电阻会变大。
三 动态串联电路中电流、电阻和电压的计算
1. 图17.4-4解题思路：如图17.4-4所示，这是一个 联电路，要求出通过R1的电流I1，只需知道R1两端的电压U1，利用公式 即可求出。但题目没有给出U1，所以，可以借助串联电路中的电流关系进行间接求解。
2.串联电路中的电流表达式是 。
练一练
1在如图所示的电路中，当S2断开，S1、S闭合时，电压表示数为6V，电流表示数为1A，则R1=___1___Ω；当S1断开，S2、S闭合时，电流表的示数为0.5A，R2=___2___Ω；当S1、S2、S全部都闭合时，电路中的总电阻R=___3___Ω．
2如图，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，使变阻器R2的有效电阻减少相同的值，两个电流表的示数如下表所示，则电流表A1测量的是（ ）
A R1
B R2
3某蓄电池的电压为定值，如图所示，表示的是该蓄电池电流I（A）与电阻R（Ω）的函数关系图像，该蓄电池的电压为___1___V,当电阻为9Ω时，电流为___2___A
4某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（ ）
A灯泡L1中通过的电流是0.6A，灯泡L2中通过的电流也是0.6A
B 灯泡L1中通过的电流是0.3A，灯泡L2中通过的电流也是0.3A
C 灯泡L1中通过的电流是0.6A，灯泡L2中通过的电流是0A
D 灯泡L1中通过的电流是0A，灯泡L2中通过的电流是0.6A
5甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是（ ）
A甲的电阻最大
B乙的电阻最大
C丙的电阻最大
D 三导体的电阻相等
6如图所示，电源电压为6伏，电阻R1R1的阻值为10欧，闭合电键S，电流表示数为0.2安，则滑动变阻器接入电路的阻值为（ ）
A 10Ω
B 20Ω
C 30Ω
D 40Ω
7如图所示，电源电压恒为U，R1是定值电阻，A、B是滑动变阻器R2的两端。闭合开关，当滑片P在A端时，电流表的示数为I1；当滑片P移到B端时，电流表的示数为I2．则I1和I2的表达式分别为（ ）
A I1=U/R1+R2，I2=U/R1
B I1=U/R1，I2=U/R1+R2
C I1=U/R1，I2=U/R2
D I1=U/R2，I2=U/R1
8在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表的示数( )
A 变大
B 变小
C 不变
9如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V示数的变化情况为（ ）
A变大
B变小
C 不变
D 无法确定
10在如图所示的电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A1的示数（ ）
A变大
B变小
C不变
D无法确定
11如图所示的电路中，闭合电键S，当滑动变阻器的滑片向左移动时，V1示数变化量与A的示数变化量的比值（）
A变大
B变小
C不变
D 无法确定
12如图所示，闭合开关S，当滑片P向左移动时，电流表、电压表示数的变化情况是（ ）
A A、V示数均变大
B A、V示数均变小
C V示数变大，A示数变小
D V示数变小，A示数变大
参考答案
一
1．串联电路中电流处处相等 I=I1=I2=…=In
2．串联电路中电源两端的总电压等于各用电器两端电压之和 U=U1+U2+…+Un
二
1．（2）变小 2．较大 变小 大
3．理论推导：在串联电路中，因为电流处处相等，总电压等于各电阻两端电压之和，即I=I1=I2，U=U1+U2，根据，得U=IR，所以IR=I1R1+I2R2，则R=R1+R2，可见串联电路的总电阻等于各串联电阻之和。
4．增加了导体的长度
三
串 I=I1=I2
练一练
1 6 12 4
2 A
3 36 4
4 B
5 C
6 B
7 B
8 B
9 A
10 B
11 C
12 D
