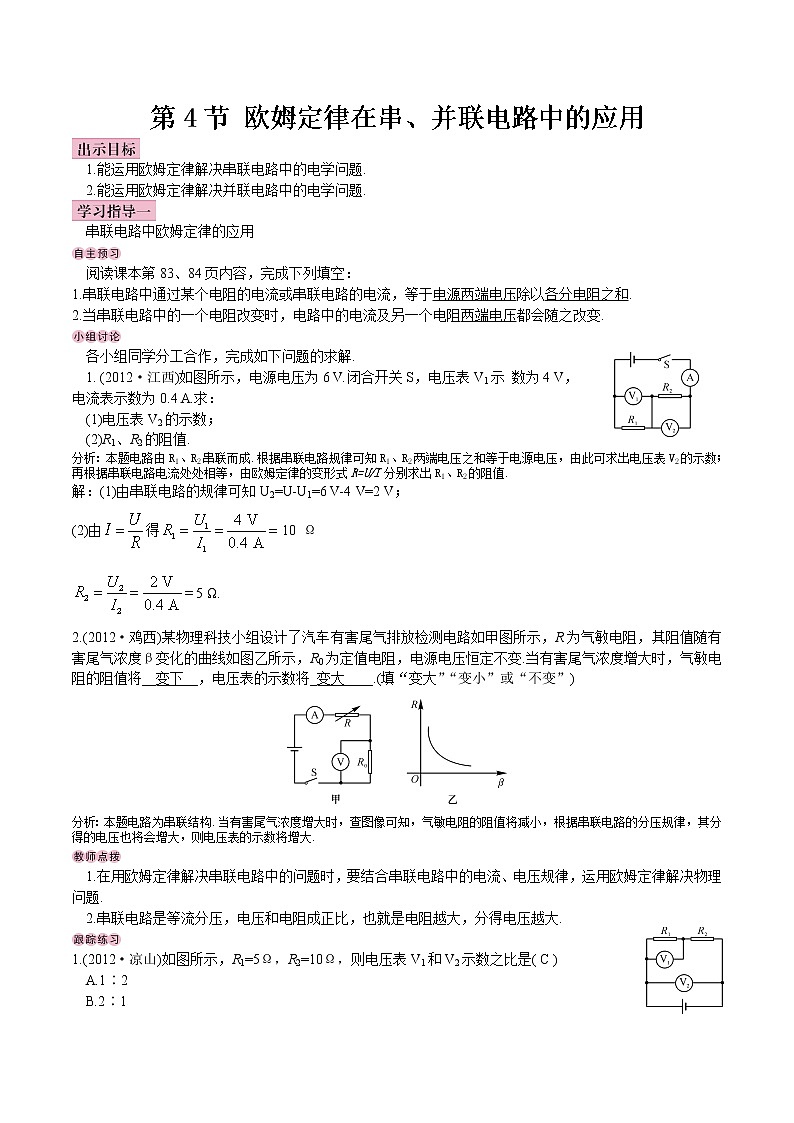

初中物理人教版九年级全册第4节 欧姆定律在串、并联电路中的应用精品教学设计

这是一份初中物理人教版九年级全册第4节 欧姆定律在串、并联电路中的应用精品教学设计，共3页。

1.能运用欧姆定律解决串联电路中的电学问题.
2.能运用欧姆定律解决并联电路中的电学问题.
串联电路中欧姆定律的应用
阅读课本第83、84页内容，完成下列填空：
1.串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和.
2.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端电压都会随之改变.
各小组同学分工合作，完成如下问题的求解.
(2012·江西)如图所示，电源电压为6 V.闭合开关S，电压表V1示 数为4 V，
电流表示数为0.4 A.求：
(1)电压表V2的示数；
(2)R1、R2的阻值.
分析：本题电路由R1、R2串联而成.根据串联电路规律可知R1、R2两端电压之和等于电源电压，由此可求出电压表V2的示数；再根据串联电路电流处处相等，由欧姆定律的变形式R=U/I分别求出R1、R2的阻值.
解：(1)由串联电路的规律可知U2=U-U1=6 V-4 V=2 V；
(2)由得10 Ω
5 Ω.
2.(2012·鸡西)某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变.当有害尾气浓度增大时，气敏电阻的阻值将__变下__，电压表的示数将_变大____.(填“变大”“变小”或“不变”)
分析：本题电路为串联结构.当有害尾气浓度增大时，查图像可知，气敏电阻的阻值将减小，根据串联电路的分压规律，其分得的电压也将会增大，则电压表的示数将增大.
1.在用欧姆定律解决串联电路中的问题时，要结合串联电路中的电流、电压规律，运用欧姆定律解决物理问题.
2.串联电路是等流分压，电压和电阻成正比，也就是电阻越大，分得电压越大.
1.(2012·凉山)如图所示，R1=5Ω，R2=10Ω，则电压表V1和V2示数之比是( C )
A.1∶2
B.2∶1
C.1∶3
D.3∶1
2.(2012·益阳)在下图电路中，电源电压为6 V，R1=4Ω，闭合开关S后，电压表读数为2 V，则电流表的示数为0.5A，电阻R2的阻值为8Ω.

第2题图 第3题图
3.(2012·成都)如图所示，电源电压保持不变.闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将变大，电压表示数将变小.(填“变大”“不变”或“变小”)
并联电路中欧姆定律的应用
阅读课本第84页内容，完成下列填空：
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路的电流也会变化，但另一个支路的电流和电压都不变.
各小组同学分工合作，完成如下问题的求解.
(2012·福州)如图所示，小灯泡L标有“6 V 0.3 A”字样，R=30Ω，闭合开关S，
小灯泡正常发光，则电流表的示数是多少?
分析：本题电路为并联结构.小灯泡正常发光，说明小灯泡两端电压为6 V，根据并联电路电压规律，可知R两端电压也为6 V，根据欧姆定律可求出R中的电流，再根据并联电路电流规律，可求干路电流.
解：因为L与R并联且灯L正常发光，所以UR=UL=6 V，I=0.3 A，IR=UR/R=6 V/30 Ω=0.2 A，I=IR+IL=0.3 A+0.2 A=0.5 A.
2.如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中( C )
A.电压表V示数变小
B.电流表A1示数变大
C.电流表A2示数不变
D.电流表A2示数变小
1.在用欧姆定律解决并联电路中的问题时，要结合并联电路中的电流、电压规律，运用欧姆定律解决物理问题.
2.并联电路是等压分流，电流和电阻成反比，也就是电阻越大，电流越小.
1.(2012·滨州)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向左移动时( C )
A.灯泡L1亮度不变，L2变亮
B.电流表示数变小，电压表示数不变
C.电流表示数不变，电压表示数变大
D.电流表、电压表示数均不变

第1题图 第2题图
2.(2012·潍坊)如图所示，电路中R1的阻值为6Ω.闭合开关S电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，则R2的阻值是( A )
A.18 Ω B.24 Ω C.6 Ω D.3 Ω
3.(2012·重庆)在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.2 A.求：
(1)电源电压U；
(2)电阻R2的阻值.
解：(1)U1=I1R1=0.3 A×20 Ω=6 V
(2)30 Ω
教学至此，敬请使用学案当堂训练部分.
