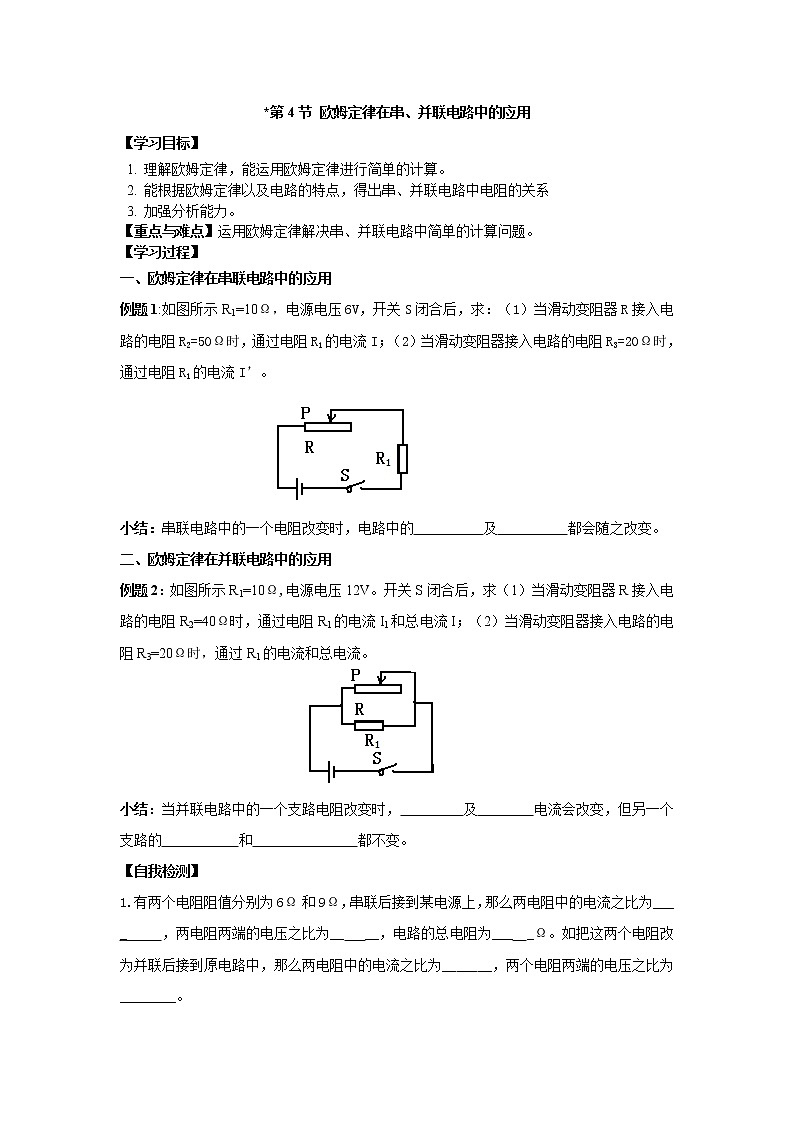

物理第4节 欧姆定律在串、并联电路中的应用优质学案

这是一份物理第4节 欧姆定律在串、并联电路中的应用优质学案，共2页。学案主要包含了学习目标，重点与难点，学习过程，自我检测等内容，欢迎下载使用。

【学习目标】


1. 理解欧姆定律，能运用欧姆定律进行简单的计算。


2. 能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系


3. 加强分析能力。


【重点与难点】运用欧姆定律解决串、并联电路中简单的计算问题。


【学习过程】


一、欧姆定律在串联电路中的应用


例题1:如图所示R1=10Ω，电源电压6V，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。














小结：串联电路中的一个电阻改变时，电路中的 及 都会随之改变。


二、欧姆定律在并联电路中的应用


例题2：如图所示R1=10Ω,电源电压12V。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流和总电流。














小结：当并联电路中的一个支路电阻改变时， 及 电流会改变，但另一个支路的 和 都不变。


【自我检测】


1.有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___ _ ，两电阻两端的电压之比为__ __，电路的总电阻为___ _Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为__ __，两个电阻两端的电压之比为 ________。


2.电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。则总电阻为 Ω，通过R1的电流为________ A， R2两端的电压_________V。


3．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。


4.为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_ ___电阻，____联起来使用。


5.如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为多少？R1的阻值为多少？
