一 伏安法测电阻的实验方案
、测量定值电阻的阻值
1.实验原理：根据欧姆定律的变形公式 ，如果用电压表测出电阻两端的 ，用电流表测出通过电阻的 ，代入公式即可求出 。
2.实验器材：电源、开关、 、 、 、待测电阻和导线。
3.设计实验：在下面的方框内画出实验电路图，并用笔画线代替导线在图17.3-1中连接实物图。
4.进行实验
（1）按所设计的电路图和实物图连接电路，连接时开关要处于状态，目的是；并将滑片P滑到阻值 （选填“最大”或“最小”）的一端，作用是 。
(二)、测量小灯泡的电阻
小灯泡电阻的变化规律是： 。
原因是： .
二 单表测电阻的基本原理、实验方案
1.如图17.3-4所示，给出一个电压表、一个阻值已知的电阻R0、电源、两个开关、导线若干，如何利用这些器材去测量电阻Rx的阻值？
（1）在方框内画出实验电路图。

（2）根据你设计的实验电路图连接如图17.3-4所示的实物图，并进行相关探究实验。
（3）写出主要的实验步骤：
（4）写出被测量电阻Rx的表达式：Rx= 。
练一练
1下列几组电阻串联后，总电阻最小的一组是（ ）
A 30欧和15欧
B 20欧和15欧
C 10欧和15欧
D 5欧和15欧
2串联电路中，总电阻等于串联电路中各电阻之和．有两个阻值分别为R1=6Ω和R2=3Ω的电阻，串联在电路中，总电阻为（ ）
A 6Ω
B 3Ω
C 2Ω
D 9Ω

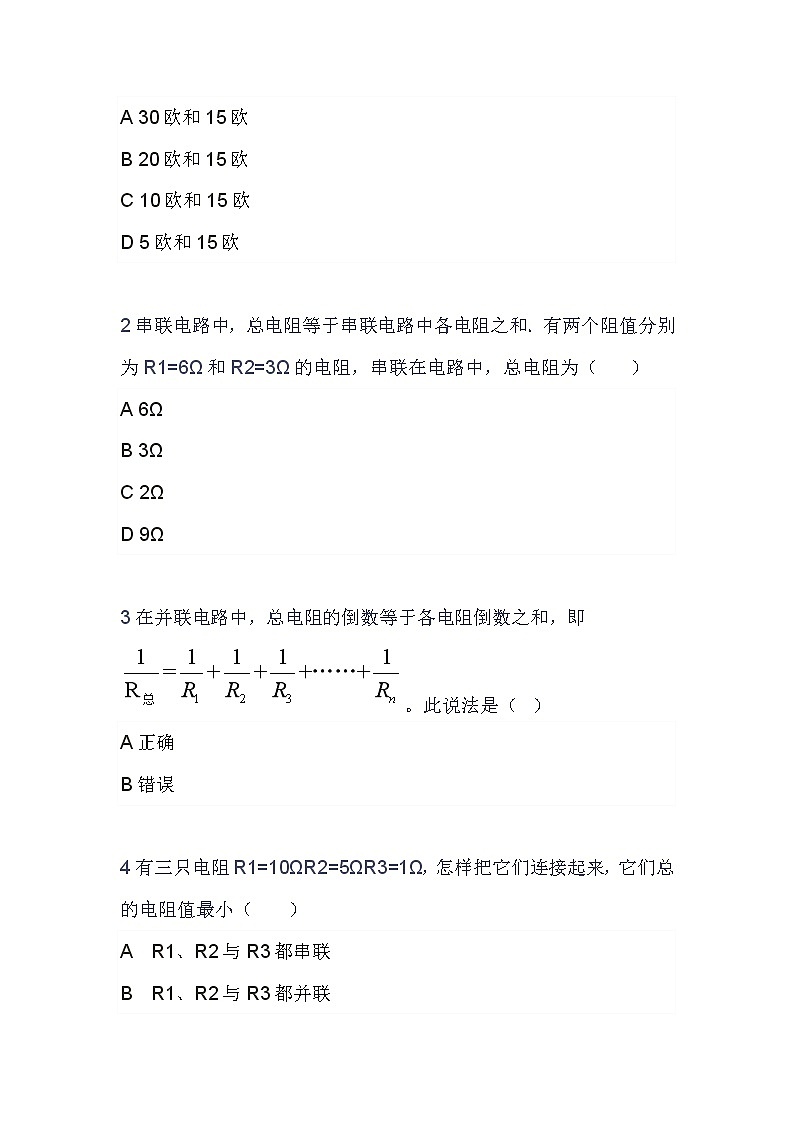

3在并联电路中，总电阻的倒数等于各电阻倒数之和，即。此说法是（ ）
A正确
B错误
4有三只电阻R1=10ΩR2=5ΩR3=1Ω，怎样把它们连接起来，它们总的电阻值最小（ ）
A R1、R2与R3都串联
B R1、R2与R3都并联
C R1、R2并联后再与R3串联
D R1、R3并联后再与R2串联
5图中有四组不同的电阻，已知R1＜R2，由图可以看出电阻值最小的一组是（ ）
A
B
C
D
6一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（ ）
A 20～60Ω
B 0～15Ω
C 15～20Ω
D 0～20Ω
7小李在做“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“10Ω 1A”字样。实验时小李按下图正确连接电路，实验步骤正确。闭合电键S后，电压表示数为2.3伏，电流表示数为0.22安。则电源电压为（ ）
A 3V
B 4.5V
C 6V
8如图1所示电路为“用电流表、电压表测电阻”的实验电路，请填写空格处的内容．
①实验目的：伏安法测电阻，要求多次测量，求电阻的___1___．
②实验原理：R=___2___．
③实验过程中，某次测量时，电压表和电流表的示数如图2所示，可得电阻值为___3___欧．
④若某次实验时，电压表出现了故障不能使用，该同学选添了一个阻值已知的定值电阻R0，其实验操作过程如下：
（a）在RX位置替换接入R0，测得电流表的示数为I0；
（b）去掉R0，重新接入RX，测得电流表的示数为I．
该同学得出RX的阻值为RX=I0IR0.
请指出该同学实验中的错误之处：没有控制待测电阻两端的___4___不变．
9实验室测导体电阻的方法叫（ ）
A 欧姆法
B 电阻法
C 伏安法
D 以上都不是
参考答案
1． 电压 电流 电阻
2．电流表 电压表 滑动变阻器
3．（如图①②）
4．（1）断开 防止发生短路 最大 保护电路
（二）．小灯泡的电阻随灯泡两端的电压的增大而增大
小灯泡的电阻受灯丝的温度变化的影响。
二 1．（1）（如图①） （2）（如图②）

（3）只闭合开关S1，记录电压表的示数U1；同时闭合开关S1和S2，记录电压表的示数U0。
（4）
练一练
1 D
2 D
3 A
4 B
5 B
6 B
7 B
8 平均值 U/I 5.6 电压
9 c
