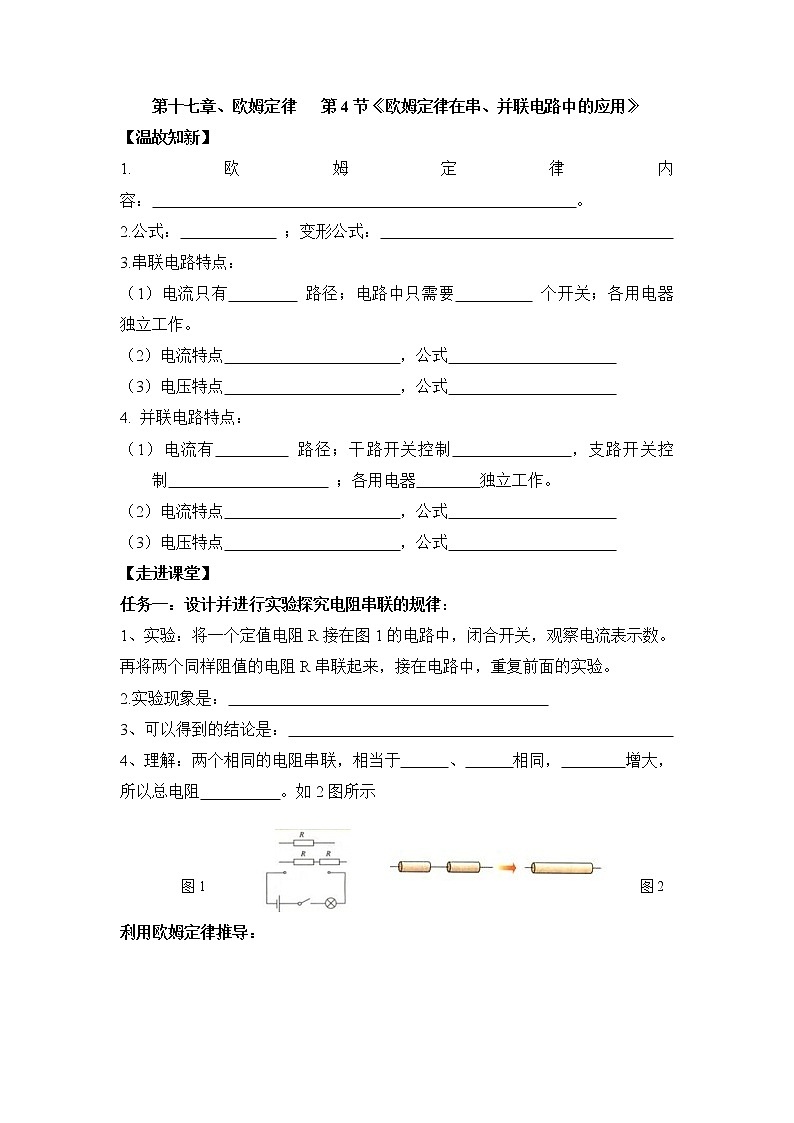

第十七章、欧姆定律   第4节《欧姆定律在串、并联电路中的应用》

【温故知新】

1.欧姆定律内容：                                                     。

2.公式：             ；变形公式：

3.串联电路特点：

（1）电流只有         路径；电路中只需要          个开关；各用电器        独立工作。

（2）电流特点                      ，公式

（3）电压特点                      ，公式

4. 并联电路特点：

（1）电流有         路径；干路开关控制             ，支路开关控制                     ；各用电器        独立工作。

（2）电流特点                      ，公式

（3）电压特点                      ，公式

【走进课堂】

任务一：设计并进行实验探究电阻串联的规律：

1、实验：将一个定值电阻R接在图1的电路中，闭合开关，观察电流表示数。再将两个同样阻值的电阻R串联起来，接在电路中，重复前面的实验。

2.实验现象是：

3、可以得到的结论是：

4、理解：两个相同的电阻串联，相当于      、      相同，        增大，所以总电阻          。如2图所示

利用欧姆定律推导：

任务二：、设计并进行实验探究电阻并联的规律：

1、实验：将两个同样阻值的电阻并联起来，接在接在3图的电路中，闭合开关，观察灯泡的亮度。并跟接入一个电阻时灯泡的亮度对比

2、  实验现象是：

3、可以得到的结论是：

4、理解：两个相同的电阻并联，相当于      、      相同，        增大，所以总电阻          。如4图所示

【当堂反馈】

1．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___  _，两电阻两端的电压之比为__   __，电路的总电阻为___  _Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为__   __，两个电阻两端的电压之比为__   __，电路的总电阻为__   _Ω。

2．如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的

示数为__  __A，R1的阻值为_   ___Ω。

3．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为 __       Ω，通过R1的电流为________ A，R2的电压_________V。

4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__  __V，干路中的总电流为___   _A。

5．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_    ___的电阻，____联起来使用。

6．一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。

7:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。

8.如图所示R1=10Ω,电源电压12v。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻

R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流I’1和总电流I’。

9. 小灯泡电阻为20欧姆，在正常工作时它两端的电压是12伏特，现有的电源电压是16伏特，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。

10. 如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V特, 则L1的电阻是多少？
