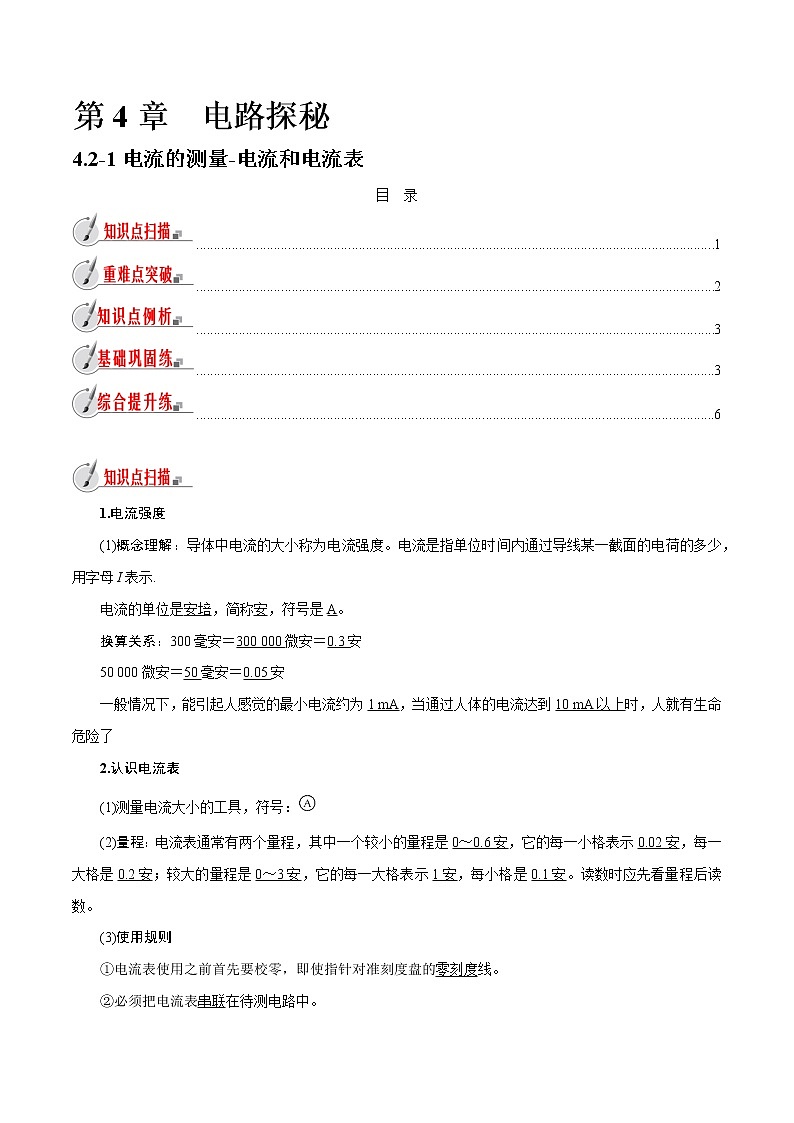

第4章　电路探秘

4.2-1电流的测量-电流和电流表

1.电流强度

(1)概念理解：导体中电流的大小称为电流强度。电流是指单位时间内通过导线某一截面的电荷的多少，用字母I表示.

电流的单位是安培，简称安，符号是A。

换算关系：300毫安＝300 000微安＝0.3安

50 000微安＝50毫安＝0.05安

一般情况下，能引起人感觉的最小电流约为1 mA，当通过人体的电流达到10 mA以上时，人就有生命危险了

2.认识电流表

(1)测量电流大小的工具，符号：

(2)量程：电流表通常有两个量程，其中一个较小的量程是0～0.6安，它的每一小格表示0.02安，每一大格是0.2安；较大的量程是0～3安，它的每一大格表示1安，每小格是0.1安。读数时应先看量程后读数。

(3)使用规则

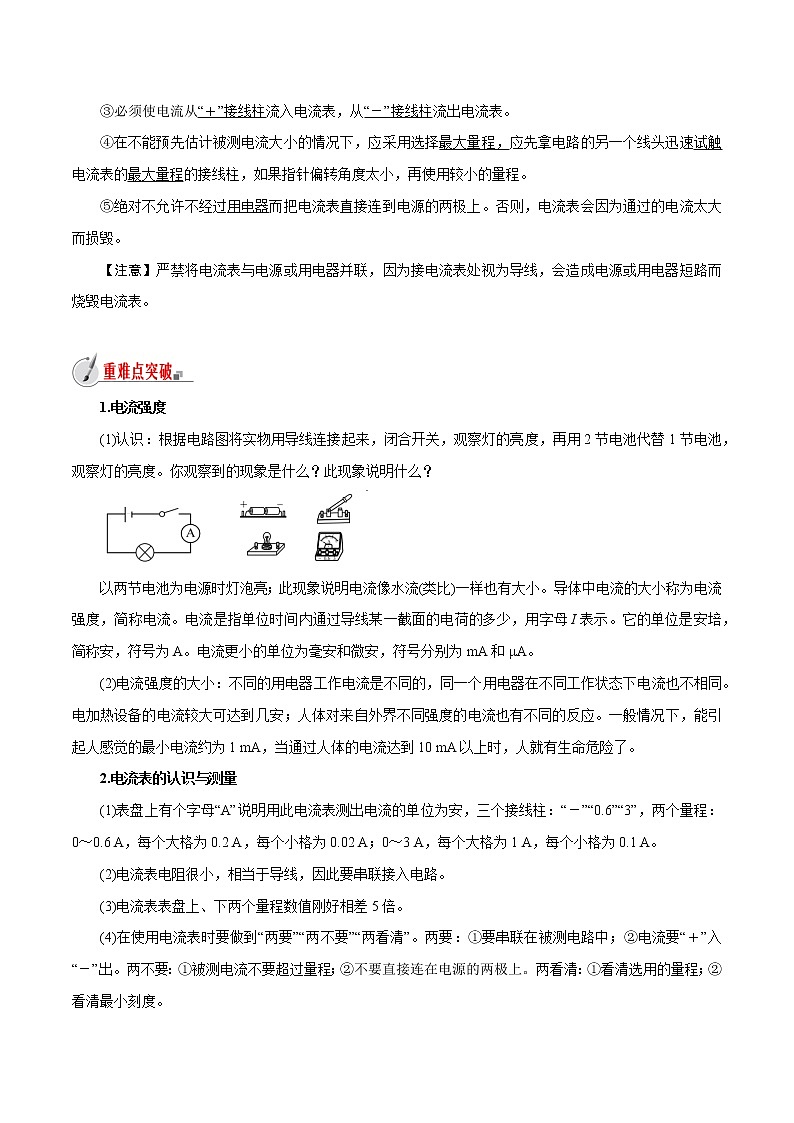

①电流表使用之前首先要校零，即使指针对准刻度盘的零刻度线。

②必须把电流表串联在待测电路中。

③必须使电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表。

④在不能预先估计被测电流大小的情况下，应采用选择最大量程，应先拿电路的另一个线头迅速试触电流表的最大量程的接线柱，如果指针偏转角度太小，再使用较小的量程。

⑤绝对不允许不经过用电器而把电流表直接连到电源的两极上。否则，电流表会因为通过的电流太大而损毁。

【注意】严禁将电流表与电源或用电器并联，因为接电流表处视为导线，会造成电源或用电器短路而烧毁电流表。

1.电流强度　

(1)认识：根据电路图将实物用导线连接起来，闭合开关，观察灯的亮度，再用2节电池代替1节电池，观察灯的亮度。你观察到的现象是什么？此现象说明什么？

以两节电池为电源时灯泡亮；此现象说明电流像水流(类比)一样也有大小。导体中电流的大小称为电流强度，简称电流。电流是指单位时间内通过导线某一截面的电荷的多少，用字母I表示。它的单位是安培，简称安，符号为A。电流更小的单位为毫安和微安，符号分别为mA和μA。

(2)电流强度的大小：不同的用电器工作电流是不同的，同一个用电器在不同工作状态下电流也不相同。电加热设备的电流较大可达到几安；人体对来自外界不同强度的电流也有不同的反应。一般情况下，能引起人感觉的最小电流约为1 mA，当通过人体的电流达到10 mA以上时，人就有生命危险了。

2.电流表的认识与测量

(1)表盘上有个字母“A”说明用此电流表测出电流的单位为安，三个接线柱：“－”“0.6”“3”，两个量程：0～0.6 A，每个大格为0.2 A，每个小格为0.02 A；0～3 A，每个大格为1 A，每个小格为0.1 A。

(2)电流表电阻很小，相当于导线，因此要串联接入电路。

(3)电流表表盘上、下两个量程数值刚好相差5倍。

(4)在使用电流表时要做到“两要”“两不要”“两看清”。两要：①要串联在被测电路中；②电流要“＋”入“－”出。两不要：①被测电流不要超过量程；②不要直接连在电源的两极上。两看清：①看清选用的量程；②看清最小刻度。

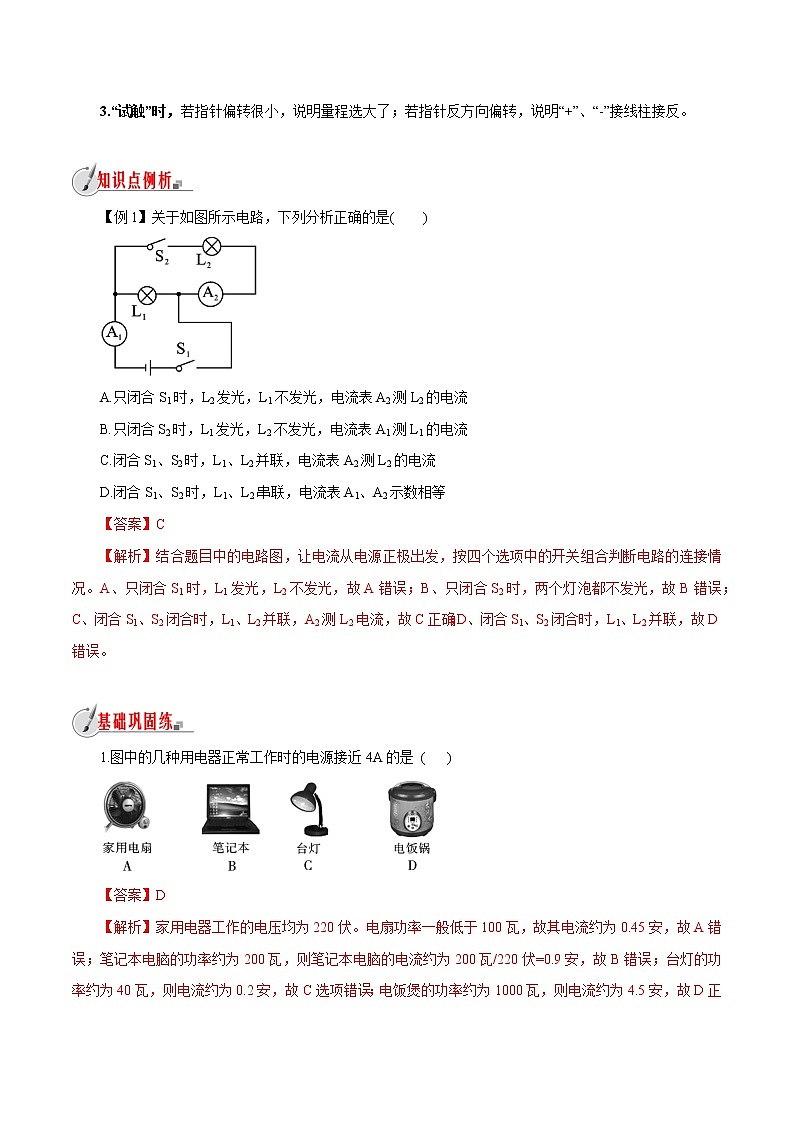

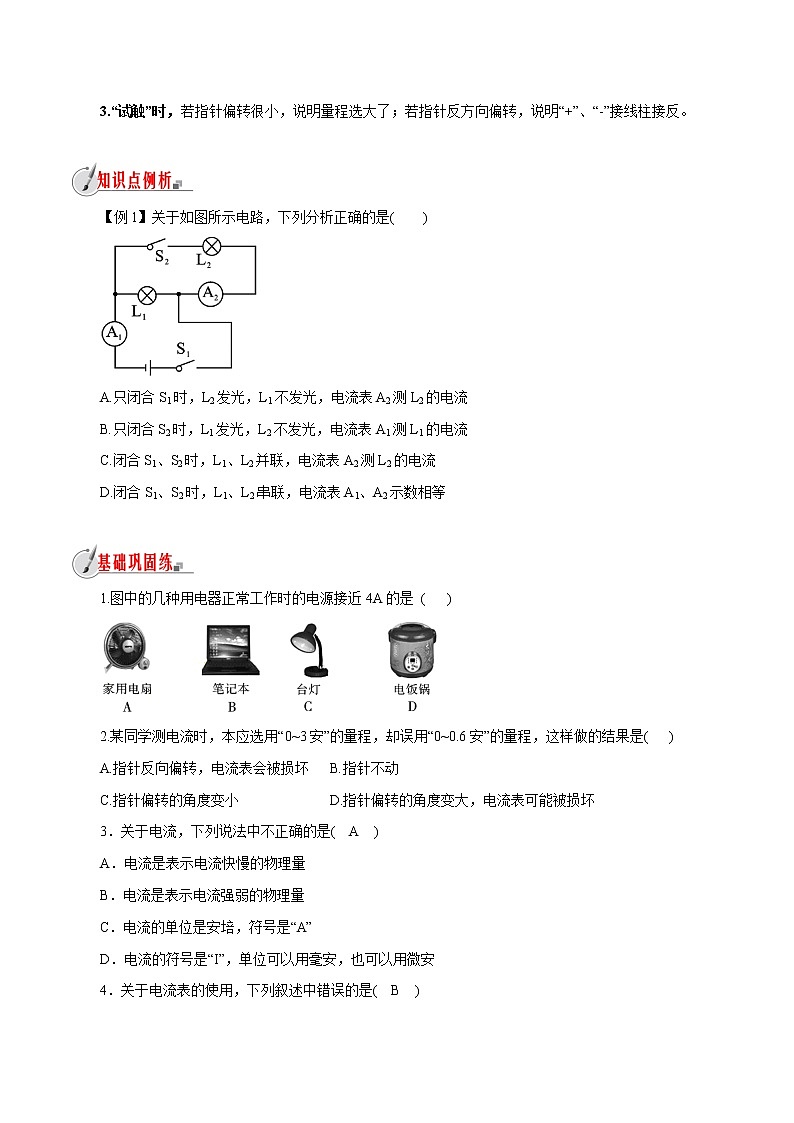

3.“试触”时，若指针偏转很小，说明量程选大了；若指针反方向偏转，说明“+”、“-”接线柱接反。

【例1】关于如图所示电路，下列分析正确的是(　　)

A.只闭合S1时，L2发光，L1不发光，电流表A2测L2的电流

B.只闭合S2时，L1发光，L2不发光，电流表A1测L1的电流

C.闭合S1、S2时，L1、L2并联，电流表A2测L2的电流

D.闭合S1、S2时，L1、L2串联，电流表A1、A2示数相等

1.图中的几种用电器正常工作时的电源接近4A的是 (   )

2.某同学测电流时，本应选用“0~3安”的量程，却误用“0~0.6安”的量程，这样做的结果是(   )

A.指针反向偏转，电流表会被损坏   B.指针不动

C.指针偏转的角度变小             D.指针偏转的角度变大，电流表可能被损坏

3．关于电流，下列说法中不正确的是(　A　)

A．电流是表示电流快慢的物理量

B．电流是表示电流强弱的物理量

C．电流的单位是安培，符号是“A”

D．电流的符号是“I”，单位可以用毫安，也可以用微安

4．关于电流表的使用，下列叙述中错误的是(　B　)

A．电流表要串联在电路中

B．要使电流从电流表的正极流入，负极流出

C．被测电流不要超过电流表的量程

D．不允许不经过用电器而把电流表直接连到电源的两极上

5．(怀化中考)图中，能直接测量通过灯L1电流的电路是(　D　)

6.在电学实验中，电流表应该           (填“串联”或“并联”)在电路中，图中电流表的示数为

        安。

7.在如图甲所示的电路中，当开关S闭合后，电流表测量的是通过         (填“电源”“L1”或“L2”)的电流，若电流表的指针偏转如图乙所示，则电流表的示数为        安。

8.如图所示，用电流表测干路电流的是           (填序号，下同)；测L1电流的是         ；正、负接线柱接反了的是         ；使电路短路的是          。

1．如图所示，对于电流表的读数，下列说法正确的是(　 　)

A．连接靠右边的两个接线柱时是0.3 A

B．连接靠左边的两个接线柱时是1.5 A

C．连接靠右边的两个接线柱时是1.5 A

D．连接靠左边的两个接线柱时是0.3 A

2．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是(　　)

A．两灯都不亮       B．两灯亮度正常

C．L1亮，L2不亮    D．电流表没有示数

3．两个同学同组实验，甲同学将电流表的“－” 和“3” 两个接线柱接入电路，而乙同学却按0～0.6 A量程读数，读得电流表示数为0.42 A，则电路中实际电流为(　 　)

A．0.42 A      B．0.84 A    C．2.1 A        D．4.2 A

4．用电流表测某一电路的电流时，发现指标向左边没有刻度的方向偏转，原因是(　 　)

A．电流表坏了                      B．电路接触不良

C．“＋”“－”接线柱接反了          D．电路中的电流超过了电流表的测量范围

5．如图甲所示是用电流表测量电流的实物连接图。

(1)电流表测量的是通过灯泡________(填“L1”或“L2”)的电流。

(2)如果电流表示数如图乙所示，则测出的电流是________A。

(3)如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线________(填“a”“b”或“c”)的右端接在电流表的________(填“负”“0.6”或“3”)接线柱上。

6．如图所示是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图甲所示，接下来他应进行的操作是_____________；当连好电路闭合开关时，发现电流表指标偏转情况如图乙所示，为了减小测量误差，应做的改进是______________________。

7．(1)根据如图甲所示的电路图，请用笔划线把图乙中的实物连成电路。

(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根联机(删去一根线，重画一根线)实现这一要求。
