初中科学浙教版（2024）八年级上册第4章 电路探秘第2节 电流的测量练习题
展开
这是一份初中科学浙教版（2024）八年级上册第4章 电路探秘第2节 电流的测量练习题，共29页。试卷主要包含了知识网络，知识掌握等内容，欢迎下载使用。

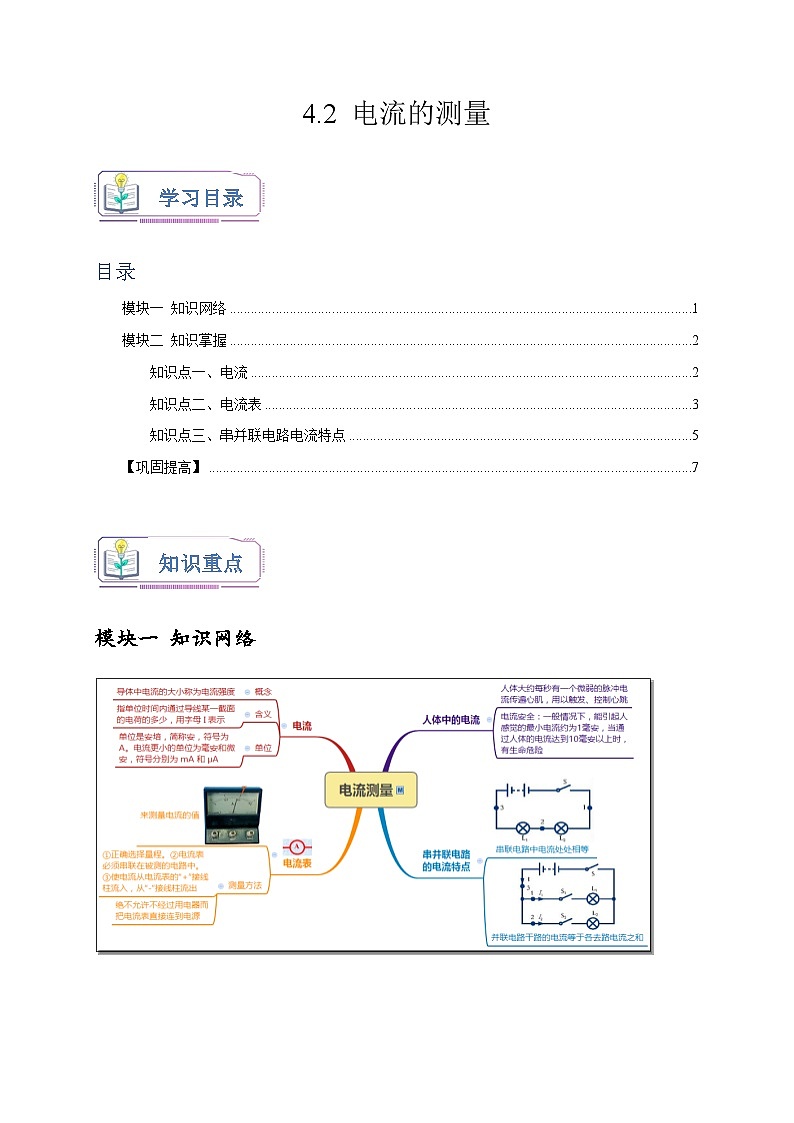

目录
TOC \ "1-3" \h \z \u \l "_Tc140738302" 模块一 知识网络 PAGEREF _Tc140738302 \h 1
\l "_Tc140738303" 模块二 知识掌握 PAGEREF _Tc140738303 \h 2
\l "_Tc140738304" 知识点一、电流 PAGEREF _Tc140738304 \h 2
\l "_Tc140738305" 知识点二、电流表 PAGEREF _Tc140738305 \h 3
\l "_Tc140738306" 知识点三、串并联电路电流特点 PAGEREF _Tc140738306 \h 5
\l "_Tc140738307" 【巩固提高】 PAGEREF _Tc140738307 \h 7
知识重点
模块一 知识网络

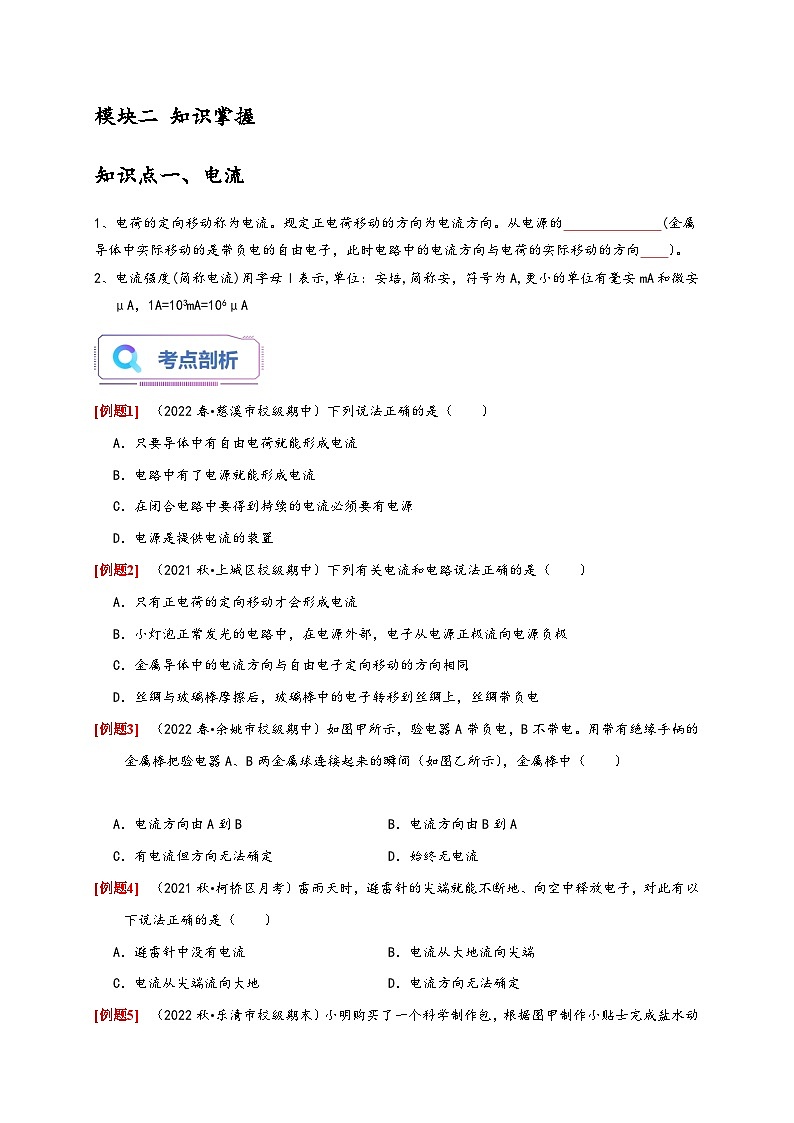

模块二 知识掌握
知识点一、电流
1、电荷的定向移动称为电流。规定正电荷移动的方向为电流方向。从电源的 (金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向 ）。
2、电流强度(简称电流)用字母I表示,单位：安培,简称安，符号为A,更小的单位有毫安mA和微安μA，1A=103mA=106μA
（2022春•慈溪市校级期中）下列说法正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．在闭合电路中要得到持续的电流必须要有电源
D．电源是提供电流的装置
（2021秋•上城区校级期中）下列有关电流和电路说法正确的是（ ）
A．只有正电荷的定向移动才会形成电流
B．小灯泡正常发光的电路中，在电源外部，电子从电源正极流向电源负极
C．金属导体中的电流方向与自由电子定向移动的方向相同
D．丝绸与玻璃棒摩擦后，玻璃棒中的电子转移到丝绸上，丝绸带负电
（2022春•余姚市校级期中）如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
（2021秋•柯桥区月考）雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（ ）
A．避雷针中没有电流B．电流从大地流向尖端
C．电流从尖端流向大地D．电流方向无法确定
（2022秋•乐清市校级期末）小明购买了一个科学制作包，根据图甲制作小贴士完成盐水动力车的搭建。
（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的 。
（2）分析图乙可知，导线中电流的方向是 。（填“从镁片到碳片”或“从碳片到镁片”）
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，根据制作小贴士，需向小桶A中再加水 克。
知识点二、电流表
1、电流表的符号： INCLUDEPICTURE "C:\\Users\\kaijuan\\Desktp\\暑假讲义\\七、八年级讲义\\八上第5-9讲（5月19日）\\8上10-14\\" \* MERGEFORMAT
使用方法：
①正确选择量程。使用前应先检查指针是否指在零刻线处；用试触法确定量程。
②必须把电流表串联在电路中。
③使电流从电流表“+”接线柱流进,从“-”接线柱流出。
④绝对不允许不经过用电器把电流表直接接到电源两极，否则，电流表会因通过的电流太大而烧毁。
2、试触法：在不能预先估计被测电流大小的情况下，
应先拿电路的另一个线头迅速试触电流表 的接线柱，如果指针偏转太小，再使用较小的量程。
（2021秋•余杭区校级期中）家用柜式空调正常工作时的电流约为（ ）
A．10AB．1AC．0.1AD．0.01A
（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快，灯泡亮度越亮。
（1）骑行时的自行车相当于电路中的 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 一个电流表（选填“串联”或“并联”）。
（2023•文成县二模）关于电流表（如图）的使用，下列叙述中错误的是（ ）
A．电流表可以直接接在电源两极上
B．被测电流不要超过电流表的量程
C．将电流表串联在被测电路中
D．必须使电流从“+”接线柱流入，从“﹣”接线柱流出
（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，用浸有食盐溶液的小纸片置于各硬币之间，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 克。
知识点三、串并联电路电流特点
串联电路中电流 ；并联电路中总电流 。
（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
（2022春•慈溪市校级期中）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IBB．IA＜IBC．IA＝IBD．无法确定
（2022春•海曙区校级月考）如图，R1和R2是材料、厚度相同的正方形导体板，但R1的尺寸比R2的尺寸大，在导体两端加相同的电压，通过两导体的电流方向如图，则R1中的电流 R2中的电流，R1中自由电荷定向移动的速率 R2的。（填“大于”、“等于”或“小于”）
（2023春•鄞州区期中）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A．2.2A，0.44AB．0.44A，1.76A
C．1.76A，0.44AD．1.76A，2.2A
【巩固提高】
（2021秋•婺城区校级期中）如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ）
A．0.1安B．0.3安C．0.9安D．0.45安
（2020秋•江山市校级月考）下列说法正确的是（ ）
A．电路中只要有电压，就会有电流
B．只要发生短路现象，电路中就没有电流通过
C．电路中有电源，就一定有电流
D．电路中有电流，则电路两端一定有电压
（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
（2021春•义乌市校级期中）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
（2021春•慈溪市校级期中）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（ ）
A．IA＝IB＝ICB．IA＝IB+ICC．IA＞IB＝ICD．IA＜IB＜IC
（2021春•宁海县期末）学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为0.46A，若通过导线 ab电流为0.6A，通过电流表的电流方向从“+”接线柱流向“﹣”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A．若导线ab的电流从a→b，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝0.6A+0.46A＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.6A+0.46A＝1.06A，方向：c→d
（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
（2021春•温州期中）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A示数变大B．A1示数变小C．A1示数变大D．A示数变小
（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
（2021秋•上城区校级期中）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mAB．8mAC．10mAD．14mA
（2021秋•瑞安市月考）小明用电流表研究并联电路的电流特点时，连接了如图甲所示的电路。
（1）当闭合开关，由于 致使电流表无示数，但两个灯泡会发光；当拆除导线 时，就可以修复电路，并使电流表测其中一条支路电流。
（2）如图乙是某次测量中电流表负接线柱接线情况及电流表示数，电流表正接线柱的接线未画出，若通过导线d的电流大小为0.6A，则通过导线c的电流大小是 。
（2021秋•婺城区校级期中）如图甲是小明在探究并联电路电流规律的实验电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（3）他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因 。
（2021秋•婺城区校级期中）如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）图中电流表测量的是通过灯泡 （选填：L1、L2）的电流；
（2）闭合开关前，小明看到电流表的指针如图2所示，则他应进行的操作是 。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，应将导线 （a、b或c）的右端接在电流表的 （填“+”或“﹣”）接线柱上。
（4）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流 。
A．一定相等 B．可能不相等 C．一定不相等
4.2 电流的测量
学习目录
目录
TOC \ "1-3" \h \z \u \l "_Tc140738302" 模块一 知识网络 PAGEREF _Tc140738302 \h 1
\l "_Tc140738303" 模块二 知识掌握 PAGEREF _Tc140738303 \h 2
\l "_Tc140738304" 知识点一、电流 PAGEREF _Tc140738304 \h 2
\l "_Tc140738305" 知识点二、电流表 PAGEREF _Tc140738305 \h 4
\l "_Tc140738306" 知识点三、串并联电路电流特点 PAGEREF _Tc140738306 \h 7
\l "_Tc140738307" 【巩固提高】 PAGEREF _Tc140738307 \h 10
知识重点
模块一 知识网络
模块二 知识掌握
知识点一、电流
1、电荷的定向移动称为电流。规定正电荷移动的方向为电流方向。从电源的正极流向负极(金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向相反）。
2、电流强度(简称电流)用字母I表示,单位：安培,简称安，符号为A,更小的单位有毫安mA和微安μA，1A=103mA=106μA
（2022春•慈溪市校级期中）下列说法正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．在闭合电路中要得到持续的电流必须要有电源
D．电源是提供电流的装置
【解答】解：A．电荷只有发生定向移动，才会形成电流，故A错误；
B．电路中有了电源，电路还必须闭合，电路中才会形成电流，故B错误；
C．有电源不一定有电流，有持续电流必定有电源，故C正确；
D．电路中，电源为电路提供电压，故D错误。
故选：C。
（2021秋•上城区校级期中）下列有关电流和电路说法正确的是（ ）
A．只有正电荷的定向移动才会形成电流
B．小灯泡正常发光的电路中，在电源外部，电子从电源正极流向电源负极
C．金属导体中的电流方向与自由电子定向移动的方向相同
D．丝绸与玻璃棒摩擦后，玻璃棒中的电子转移到丝绸上，丝绸带负电
【解答】解：A、电荷的定向移动形成电流，无论是正电荷还是负电荷，只要发生定向移动，均可形成电流，故A错误；
B、小灯泡正常发光的电路中，有电流通过时，转移的是电荷，在电源外部，电子从电源负极流向电源正极，故B错误；
C、正电荷定向移动的方向是电流的方向，负电荷定向移动的方向与电流的方向相反，所以金属导体中电流方向与自由电子定向移动方向相反，故C错误；
D、摩擦起电的实质是电荷（电子）的转移，玻璃棒中的电子转移到丝绸上，丝绸因带有多余的电子带负电，故D正确。
故选：D。
（2022春•余姚市校级期中）如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
【解答】解：当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B使验电器B也带上了电。由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B到A。
故选：B。
（2021秋•柯桥区月考）雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（ ）
A．避雷针中没有电流B．电流从大地流向尖端
C．电流从尖端流向大地D．电流方向无法确定
【解答】解：避雷针的尖端不断地、向空中释放电子，说明带负电荷的电子移动方向为从大地流向尖端；而这个方向与正电荷的移动方向相反，故电流的方向是由尖端流向大地；
故ABD错误；C正确；
故选：C。
（2022秋•乐清市校级期末）小明购买了一个科学制作包，根据图甲制作小贴士完成盐水动力车的搭建。
（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的 。
（2）分析图乙可知，导线中电流的方向是 。（填“从镁片到碳片”或“从碳片到镁片”）
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，根据制作小贴士，需向小桶A中再加水 克。
【解答】解：（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的电源。
（2）分析图乙可知，导线中电子定向移动的方向是从镁片到碳片，电流的方向与电子定向移动的方向相反，是从碳片到镁片。
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，设需向小桶A中再加水x克，加水后加入食盐水的溶质质量不变，则
（x+12g）×15%＝12g×25%
解得：x＝8g。
故答案为：（1）电源；（2）从碳片到镁片；（3）8。
知识点二、电流表
1、电流表的符号：
使用方法：
①正确选择量程。使用前应先检查指针是否指在零刻线处；用试触法确定量程。
②必须把电流表串联在电路中。
③使电流从电流表“+”接线柱流进,从“-”接线柱流出。
④绝对不允许不经过用电器把电流表直接接到电源两极，否则，电流表会因通过的电流太大而烧毁。
2、试触法：在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表最大量程的接线柱，如果指针偏转太小，再使用较小的量程。
（2021秋•余杭区校级期中）家用柜式空调正常工作时的电流约为（ ）
A．10AB．1AC．0.1AD．0.01A
【解答】解：家用柜式空调正常工作时的电流约为10A。
故BCD错误，A正确。
故选：A。
（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快，灯泡亮度越亮。
（1）骑行时的自行车相当于电路中的 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 一个电流表（选填“串联”或“并联”）。
【解答】解：（1）骑行时能给灯泡供电，所以自行车相当于电路中的电源；
（2）为了测量电路中电流大小，可以在此电路中串联一个电流表。
故答案为：（1）电源；（2）串联。
（2023•文成县二模）关于电流表（如图）的使用，下列叙述中错误的是（ ）
A．电流表可以直接接在电源两极上
B．被测电流不要超过电流表的量程
C．将电流表串联在被测电路中
D．必须使电流从“+”接线柱流入，从“﹣”接线柱流出
【解答】解：A、绝对不允许不经用电器把电流表直接接到电源的两极，否则会造成短路，故A错误；
B、被测电流不能超过电流表的量程，否则会损坏电流表，故B正确；
C、电流表应与被测用电器串联，故C正确；
D、让电流从电流表的“+”接线柱流入，从“﹣”接线柱流出，否则电流表指针会反转，故D正确。
故选：A。
（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
【解答】解：电流表所选的量程是0～0.6A，每一小格是0.02A，连接接线柱“﹣”和“0.6”，根据指针的位置，电流表示数是0.3A，故A正确，C错误；
电流表所选的量程是0～3A，连接接线柱“﹣”和“3”，每一小格是0.1A，根据指针的位置，电流表示数是1.5A，“0.6”与“3”都是接线错误，故BD错误。
故选：A。
（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，用浸有食盐溶液的小纸片置于各硬币之间，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 克。
【解答】解：（1）根据图示可知，每组小电池首尾相连，因此它们为串联；
（2）闭合开关后，电流表正常工作，则它的“+”接线柱肯定与正极相连，因此一元硬币为正极；
（3）配制时应称取食盐质量为：50g×20%＝10g。
故答案为：（1）串联；（2）正；（3）10。
知识点三、串并联电路电流特点
串联电路中电流 处处相等 ；并联电路中总电流 等于各支路电流之和 。
（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
【解答】解：根据串联电路的电流特点，该电路中各处的电流相等，则1、2、3三处的电流大小相等，即I1＝I2＝I3；故B正确。
故选：B。
（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
【解答】解：图甲可知，灯泡L1与L2以及电流表A1、A2串联在电路中，根据串联电路的电流规律，串联电路中各处电流相等，A1的偏转角度比A2小，原因是两电流表选择的量程不同，A1选择0～3A量程，示数为0.3A，A2选择0～0.6A量程，示数也是0.3A，说明两电流表示数是相同的，只有选项D符合题意。
故选：D。
（2022春•慈溪市校级期中）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IBB．IA＜IBC．IA＝IBD．无法确定
【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即IA＝IB。
故选：C。
（2022春•海曙区校级月考）如图，R1和R2是材料、厚度相同的正方形导体板，但R1的尺寸比R2的尺寸大，在导体两端加相同的电压，通过两导体的电流方向如图，则R1中的电流 R2中的电流，R1中自由电荷定向移动的速率 R2的。（填“大于”、“等于”或“小于”）
【解答】解：影响电阻大小的因素有导体的材料、长度和横截面积；电阻的大小与长度成正比，与电阻成反比，
设正方形导体的边长为L，厚度为d，则电阻为：R＝ρLS=ρLLd=ρ1d，
所以，由此可知：R1＝R2。
在导体两端加相同的电压时，根据I=UR可知R1中的电流等于R2中的电流；
根据电流I＝nevS＝nevLd，由于I、n、e、d相同，则L越大，v越小，
所以，R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率。
故答案为：等于；小于。
（2023春•鄞州区期中）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A．2.2A，0.44AB．0.44A，1.76A
C．1.76A，0.44AD．1.76A，2.2A
【解答】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流；
因并联电路干路电流大于各支路电流之和，且两指针的位置相同，
所以，A1的量程为0～3A，分度值为0.1A，干路电流I＝2.2A，
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流I2＝0.44A，
则通过R1的电流：I1＝I﹣I2＝2.2A﹣0.44A＝1.76A。
故选：C。
【巩固提高】
（2021秋•婺城区校级期中）如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ）
A．0.1安B．0.3安C．0.9安D．0.45安
【解答】解：
由图知，两导体串联在电路中，串联电路中电流处处相等，所以通过BC中的电流与AB中的电流相等，等于0.3A。
故选：B。
（2020秋•江山市校级月考）下列说法正确的是（ ）
A．电路中只要有电压，就会有电流
B．只要发生短路现象，电路中就没有电流通过
C．电路中有电源，就一定有电流
D．电路中有电流，则电路两端一定有电压
【解答】解：A、电路中有电压，但不一定是闭合通路，所以有电压，不一定有电流，故A错误；
B、电路中发生短路现象，电路中有电流通过，且电流会过大，容易引起火灾，故B错误；
C、电路中有电源，电路必须是闭合通路，才会有电流，故C错误；
D、电压是产生电流的必要条件，电路中有电流，则电路两端一定有电流，故D正确。
故选：D。
（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
【解答】解：AB．由图知，闭合开关S1、S2后，电流表A、L1在同一支路上，S2、L2在一个支路上，开关S1在干路上，则L1与L2并联，电流表A测L1的电流，故AB错误；
C．因为开关S1在干路上，所以若再断开S1，则灯L1、灯L2都熄灭，故C错误；
D．当开关S2断开时，L2所在支路断路，而L1所在支路电流不受影响，保持不变，所以电流表示数不变，故D正确。
故选：D。
（2021春•义乌市校级期中）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
【解答】解：
由电路图可知，两灯并联，电流表A测干路电流，电流表A1测L1支路的电流，所以通过小灯泡L1的电流为0.1A。
故选：D。
（2021春•慈溪市校级期中）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（ ）
A．IA＝IB＝ICB．IA＝IB+ICC．IA＞IB＝ICD．IA＜IB＜IC
【解答】解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有IA＝IB+IC；两个灯的阻值不相等，因此IB≠IC。
故选：B。
（2021春•宁海县期末）学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为0.46A，若通过导线 ab电流为0.6A，通过电流表的电流方向从“+”接线柱流向“﹣”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A．若导线ab的电流从a→b，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝0.6A+0.46A＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.6A+0.46A＝1.06A，方向：c→d
【解答】解：AB、若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时Icd＝0.6A+0.46A＝1.06A，方向：d→c，故A错误，B正确；
CD、若导线ab的电流从b→a，根据电流的走向，cd中的电流和电流表的电流都流向ab，因此ab在干路，则Icd＝0.6A﹣0.46A＝0.14A，方向：c→d，故CD错误。
故选：B。
（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
【解答】解：
A、由图可知，表盘上标有A字样，说明该电表是电流表，故A错误；
B、电流表选用的是小量程，分度值为0.02A，示数为0.36A，故B错误；
C、电流表在使用时，应串联在被测的电路中，故C正确；
D、使用时，电流应该从电流表的正接线柱流入，负接线柱流出，所以应使“一”接线柱与电源负极那端相连，故D错误。
故选：C。
（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
【解答】解：由图知，闭合开关，电流从正极出发，首先经过电流表A1，然后分成两支：一支经L1回到负极，另一支经L2、电流表A2回到负极。所以两只灯泡并联，电流表A1测量干路电流，A2测量L2支路电流。
因为并联电路干路电流等于支路电流之和，所以A1选择的是0﹣3A量程，示数是1.8A，A2选择的是0﹣0.6A量程，示数是0.5A；
通过L1的电流为1.8A﹣0.5A＝1.3A。
故选：D。
（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
【解答】解：A、电流表与灯L1串联，测的是灯L1的电流，故正确；
B、电流表与灯L1并联，灯L1被短路，故B错误；
C、电流表在干路上，测的干路电流，故C错误；
D、电流表与灯L1串联，但正负接线柱接反了，会损坏电流表，故D错误。
故选：A。
（2021春•温州期中）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A示数变大B．A1示数变小C．A1示数变大D．A示数变小
【解答】解：闭合开关S和S1时，电路为R1的简单电路，电流表A1、A测通过R1的电流；
再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，
因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变；
因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故A正确、BCD错误。
故选：A。
（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
【解答】解：
A、开关S1闭合、S2断开，电源外部电流从电源正极流出，依次经过开关S1、电流表、L2，回到电源负极，电流流向为d→c→b→a，故A错；
B、若闭合S2，干路开关S1断开，两灯都不亮，故B错；
C、开关S1、S2都闭合，灯泡L1和L2并列连接在a、b两点间，为并联，故C正确；
D、开关S1、S2都闭合，两灯并联，因为不知道两灯的规格是否相同，不能确定通过灯泡L1的电流和通过灯泡L2的电流大小关系，故D错。
故选：C。
（2021秋•上城区校级期中）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mAB．8mAC．10mAD．14mA
【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I＝4mA+10mA＝14mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I＝10mA﹣4mA＝6mA；
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的。故流过R3的电流可能是6mA或14mA。
故选：D。
（2021秋•瑞安市月考）小明用电流表研究并联电路的电流特点时，连接了如图甲所示的电路。
（1）当闭合开关，由于 致使电流表无示数，但两个灯泡会发光；当拆除导线 时，就可以修复电路，并使电流表测其中一条支路电流。
（2）如图乙是某次测量中电流表负接线柱接线情况及电流表示数，电流表正接线柱的接线未画出，若通过导线d的电流大小为0.6A，则通过导线c的电流大小是 。
【解答】解：（1）由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，此时L1、L2并联，两灯均发光；因此去掉c导线即为正常电路，此时电流表测灯泡L1所在支路的电流；
（2）电流表正接线柱的接线未画出，则电流表可能选用大量程，也可能选用小量程，则其示数可能为2.7A或0.54A；
若电流表示数为2.7A，则大于通过导线d的电流0.6A，此时电流表一定在干路上，由并联电路的电流规律可得通过导线c的电流Ic＝2.7A﹣0.6A＝2.1A；
若电流表示数为0.54A，且导线d的电流从左到右，根据电流的走向可知此时c在干路，则通过导线c的电流Ic＝0.6A+0.54A＝1.14A；
若导线d的电流从右到左，且通过电流表的电流小于导线d的电流，根据电流的走向可知此时d在干路上，c在支路上，则Ic＝0.6A﹣0.54A＝0.06A。
故答案为：（1）电流表被短路；c；（2）2.1A或1.14A或0.06A。
（2021秋•婺城区校级期中）如图甲是小明在探究并联电路电流规律的实验电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（3）他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因 。
【解答】解：（1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，说明电路中有电流，电路是通路，故他忘了连接电路时断开开关；
（2）由图乙可知，电流表指针反偏，说明电流表的正负接线柱接反了；
由丙图可知电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.24A；
（3）实验过程中得出：“在并联电路中各支路的电流相等”的错误结论，是因为在实验中选用了规格相同的灯泡。
故答案为：（1）断开开关；（2）电流表的正负接线柱接反了；0.24；（3）在实验中选用了规格相同的灯泡。
（2021秋•婺城区校级期中）如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）图中电流表测量的是通过灯泡 （选填：L1、L2）的电流；
（2）闭合开关前，小明看到电流表的指针如图2所示，则他应进行的操作是 。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，应将导线 （a、b或c）的右端接在电流表的 （填“+”或“﹣”）接线柱上。
（4）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流 。
A．一定相等 B．可能不相等 C．一定不相等
【解答】解：（1）如图所示，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流。
（2）由图甲知，在没有接入电路时，电路表的指针未指零，所以应该进行调零；
（3）用电流表测通过L1、L2的总电流，把电流表接在干路上，b线的右端改接电流表负接线柱上即可；
（4）已知两个不同规格的灯泡是串联的，串联电路的电流处处相等，故A正确；故选：A。
故答案为：（1）L2；（2）调零；（3）b；一；（4）A。
选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
目录
TOC \ "1-3" \h \z \u \l "_Tc140738302" 模块一 知识网络 PAGEREF _Tc140738302 \h 1
\l "_Tc140738303" 模块二 知识掌握 PAGEREF _Tc140738303 \h 2
\l "_Tc140738304" 知识点一、电流 PAGEREF _Tc140738304 \h 2
\l "_Tc140738305" 知识点二、电流表 PAGEREF _Tc140738305 \h 3
\l "_Tc140738306" 知识点三、串并联电路电流特点 PAGEREF _Tc140738306 \h 5
\l "_Tc140738307" 【巩固提高】 PAGEREF _Tc140738307 \h 7
知识重点
模块一 知识网络
模块二 知识掌握
知识点一、电流
1、电荷的定向移动称为电流。规定正电荷移动的方向为电流方向。从电源的 (金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向 ）。
2、电流强度(简称电流)用字母I表示,单位：安培,简称安，符号为A,更小的单位有毫安mA和微安μA，1A=103mA=106μA
（2022春•慈溪市校级期中）下列说法正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．在闭合电路中要得到持续的电流必须要有电源
D．电源是提供电流的装置
（2021秋•上城区校级期中）下列有关电流和电路说法正确的是（ ）
A．只有正电荷的定向移动才会形成电流
B．小灯泡正常发光的电路中，在电源外部，电子从电源正极流向电源负极
C．金属导体中的电流方向与自由电子定向移动的方向相同
D．丝绸与玻璃棒摩擦后，玻璃棒中的电子转移到丝绸上，丝绸带负电
（2022春•余姚市校级期中）如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
（2021秋•柯桥区月考）雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（ ）
A．避雷针中没有电流B．电流从大地流向尖端
C．电流从尖端流向大地D．电流方向无法确定
（2022秋•乐清市校级期末）小明购买了一个科学制作包，根据图甲制作小贴士完成盐水动力车的搭建。
（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的 。
（2）分析图乙可知，导线中电流的方向是 。（填“从镁片到碳片”或“从碳片到镁片”）
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，根据制作小贴士，需向小桶A中再加水 克。
知识点二、电流表
1、电流表的符号： INCLUDEPICTURE "C:\\Users\\kaijuan\\Desktp\\暑假讲义\\七、八年级讲义\\八上第5-9讲（5月19日）\\8上10-14\\" \* MERGEFORMAT
使用方法：
①正确选择量程。使用前应先检查指针是否指在零刻线处；用试触法确定量程。
②必须把电流表串联在电路中。
③使电流从电流表“+”接线柱流进,从“-”接线柱流出。
④绝对不允许不经过用电器把电流表直接接到电源两极，否则，电流表会因通过的电流太大而烧毁。
2、试触法：在不能预先估计被测电流大小的情况下，
应先拿电路的另一个线头迅速试触电流表 的接线柱，如果指针偏转太小，再使用较小的量程。
（2021秋•余杭区校级期中）家用柜式空调正常工作时的电流约为（ ）
A．10AB．1AC．0.1AD．0.01A
（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快，灯泡亮度越亮。
（1）骑行时的自行车相当于电路中的 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 一个电流表（选填“串联”或“并联”）。
（2023•文成县二模）关于电流表（如图）的使用，下列叙述中错误的是（ ）
A．电流表可以直接接在电源两极上
B．被测电流不要超过电流表的量程
C．将电流表串联在被测电路中
D．必须使电流从“+”接线柱流入，从“﹣”接线柱流出
（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，用浸有食盐溶液的小纸片置于各硬币之间，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 克。
知识点三、串并联电路电流特点
串联电路中电流 ；并联电路中总电流 。
（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
（2022春•慈溪市校级期中）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IBB．IA＜IBC．IA＝IBD．无法确定
（2022春•海曙区校级月考）如图，R1和R2是材料、厚度相同的正方形导体板，但R1的尺寸比R2的尺寸大，在导体两端加相同的电压，通过两导体的电流方向如图，则R1中的电流 R2中的电流，R1中自由电荷定向移动的速率 R2的。（填“大于”、“等于”或“小于”）
（2023春•鄞州区期中）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A．2.2A，0.44AB．0.44A，1.76A
C．1.76A，0.44AD．1.76A，2.2A
【巩固提高】
（2021秋•婺城区校级期中）如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ）
A．0.1安B．0.3安C．0.9安D．0.45安
（2020秋•江山市校级月考）下列说法正确的是（ ）
A．电路中只要有电压，就会有电流
B．只要发生短路现象，电路中就没有电流通过
C．电路中有电源，就一定有电流
D．电路中有电流，则电路两端一定有电压
（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
（2021春•义乌市校级期中）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
（2021春•慈溪市校级期中）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（ ）
A．IA＝IB＝ICB．IA＝IB+ICC．IA＞IB＝ICD．IA＜IB＜IC
（2021春•宁海县期末）学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为0.46A，若通过导线 ab电流为0.6A，通过电流表的电流方向从“+”接线柱流向“﹣”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A．若导线ab的电流从a→b，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝0.6A+0.46A＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.6A+0.46A＝1.06A，方向：c→d
（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
（2021春•温州期中）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A示数变大B．A1示数变小C．A1示数变大D．A示数变小
（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
（2021秋•上城区校级期中）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mAB．8mAC．10mAD．14mA
（2021秋•瑞安市月考）小明用电流表研究并联电路的电流特点时，连接了如图甲所示的电路。
（1）当闭合开关，由于 致使电流表无示数，但两个灯泡会发光；当拆除导线 时，就可以修复电路，并使电流表测其中一条支路电流。
（2）如图乙是某次测量中电流表负接线柱接线情况及电流表示数，电流表正接线柱的接线未画出，若通过导线d的电流大小为0.6A，则通过导线c的电流大小是 。
（2021秋•婺城区校级期中）如图甲是小明在探究并联电路电流规律的实验电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（3）他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因 。
（2021秋•婺城区校级期中）如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）图中电流表测量的是通过灯泡 （选填：L1、L2）的电流；
（2）闭合开关前，小明看到电流表的指针如图2所示，则他应进行的操作是 。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，应将导线 （a、b或c）的右端接在电流表的 （填“+”或“﹣”）接线柱上。
（4）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流 。
A．一定相等 B．可能不相等 C．一定不相等
4.2 电流的测量
学习目录
目录
TOC \ "1-3" \h \z \u \l "_Tc140738302" 模块一 知识网络 PAGEREF _Tc140738302 \h 1
\l "_Tc140738303" 模块二 知识掌握 PAGEREF _Tc140738303 \h 2
\l "_Tc140738304" 知识点一、电流 PAGEREF _Tc140738304 \h 2
\l "_Tc140738305" 知识点二、电流表 PAGEREF _Tc140738305 \h 4
\l "_Tc140738306" 知识点三、串并联电路电流特点 PAGEREF _Tc140738306 \h 7
\l "_Tc140738307" 【巩固提高】 PAGEREF _Tc140738307 \h 10
知识重点
模块一 知识网络
模块二 知识掌握
知识点一、电流
1、电荷的定向移动称为电流。规定正电荷移动的方向为电流方向。从电源的正极流向负极(金属导体中实际移动的是带负电的自由电子，此时电路中的电流方向与电荷的实际移动的方向相反）。
2、电流强度(简称电流)用字母I表示,单位：安培,简称安，符号为A,更小的单位有毫安mA和微安μA，1A=103mA=106μA
（2022春•慈溪市校级期中）下列说法正确的是（ ）
A．只要导体中有自由电荷就能形成电流
B．电路中有了电源就能形成电流
C．在闭合电路中要得到持续的电流必须要有电源
D．电源是提供电流的装置
【解答】解：A．电荷只有发生定向移动，才会形成电流，故A错误；
B．电路中有了电源，电路还必须闭合，电路中才会形成电流，故B错误；
C．有电源不一定有电流，有持续电流必定有电源，故C正确；
D．电路中，电源为电路提供电压，故D错误。
故选：C。
（2021秋•上城区校级期中）下列有关电流和电路说法正确的是（ ）
A．只有正电荷的定向移动才会形成电流
B．小灯泡正常发光的电路中，在电源外部，电子从电源正极流向电源负极
C．金属导体中的电流方向与自由电子定向移动的方向相同
D．丝绸与玻璃棒摩擦后，玻璃棒中的电子转移到丝绸上，丝绸带负电
【解答】解：A、电荷的定向移动形成电流，无论是正电荷还是负电荷，只要发生定向移动，均可形成电流，故A错误；
B、小灯泡正常发光的电路中，有电流通过时，转移的是电荷，在电源外部，电子从电源负极流向电源正极，故B错误；
C、正电荷定向移动的方向是电流的方向，负电荷定向移动的方向与电流的方向相反，所以金属导体中电流方向与自由电子定向移动方向相反，故C错误；
D、摩擦起电的实质是电荷（电子）的转移，玻璃棒中的电子转移到丝绸上，丝绸因带有多余的电子带负电，故D正确。
故选：D。
（2022春•余姚市校级期中）如图甲所示，验电器A带负电，B不带电。用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
【解答】解：当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B使验电器B也带上了电。由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B到A。
故选：B。
（2021秋•柯桥区月考）雷雨天时，避雷针的尖端就能不断地、向空中释放电子，对此有以下说法正确的是（ ）
A．避雷针中没有电流B．电流从大地流向尖端
C．电流从尖端流向大地D．电流方向无法确定
【解答】解：避雷针的尖端不断地、向空中释放电子，说明带负电荷的电子移动方向为从大地流向尖端；而这个方向与正电荷的移动方向相反，故电流的方向是由尖端流向大地；
故ABD错误；C正确；
故选：C。
（2022秋•乐清市校级期末）小明购买了一个科学制作包，根据图甲制作小贴士完成盐水动力车的搭建。
（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的 。
（2）分析图乙可知，导线中电流的方向是 。（填“从镁片到碳片”或“从碳片到镁片”）
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，根据制作小贴士，需向小桶A中再加水 克。
【解答】解：（1）盐水动力车工作原理如图乙，容器中食盐溶液、碳片和镁片能为电路提供电能，它们的作用相当于电路元件中的电源。
（2）分析图乙可知，导线中电子定向移动的方向是从镁片到碳片，电流的方向与电子定向移动的方向相反，是从碳片到镁片。
（3）小车装搭完成后，向小桶A中加12克25%的食盐溶液，设需向小桶A中再加水x克，加水后加入食盐水的溶质质量不变，则
（x+12g）×15%＝12g×25%
解得：x＝8g。
故答案为：（1）电源；（2）从碳片到镁片；（3）8。
知识点二、电流表
1、电流表的符号：
使用方法：
①正确选择量程。使用前应先检查指针是否指在零刻线处；用试触法确定量程。
②必须把电流表串联在电路中。
③使电流从电流表“+”接线柱流进,从“-”接线柱流出。
④绝对不允许不经过用电器把电流表直接接到电源两极，否则，电流表会因通过的电流太大而烧毁。
2、试触法：在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表最大量程的接线柱，如果指针偏转太小，再使用较小的量程。
（2021秋•余杭区校级期中）家用柜式空调正常工作时的电流约为（ ）
A．10AB．1AC．0.1AD．0.01A
【解答】解：家用柜式空调正常工作时的电流约为10A。
故BCD错误，A正确。
故选：A。
（2021秋•丽水期末）如图所示，某同学发明了一辆集照明、健身为一体的自行车。骑行时灯泡会发光，骑行越快，灯泡亮度越亮。
（1）骑行时的自行车相当于电路中的 （元件名称）；
（2）为了测量电路中电流大小，可以在此电路中 一个电流表（选填“串联”或“并联”）。
【解答】解：（1）骑行时能给灯泡供电，所以自行车相当于电路中的电源；
（2）为了测量电路中电流大小，可以在此电路中串联一个电流表。
故答案为：（1）电源；（2）串联。
（2023•文成县二模）关于电流表（如图）的使用，下列叙述中错误的是（ ）
A．电流表可以直接接在电源两极上
B．被测电流不要超过电流表的量程
C．将电流表串联在被测电路中
D．必须使电流从“+”接线柱流入，从“﹣”接线柱流出
【解答】解：A、绝对不允许不经用电器把电流表直接接到电源的两极，否则会造成短路，故A错误；
B、被测电流不能超过电流表的量程，否则会损坏电流表，故B正确；
C、电流表应与被测用电器串联，故C正确；
D、让电流从电流表的“+”接线柱流入，从“﹣”接线柱流出，否则电流表指针会反转，故D正确。
故选：A。
（2022秋•台州期末）规范使用电流表是必备的实验技能之一。某次实验中电流表指针如图所示，下列关于接线柱选择和读数的描述正确的是（ ）
【解答】解：电流表所选的量程是0～0.6A，每一小格是0.02A，连接接线柱“﹣”和“0.6”，根据指针的位置，电流表示数是0.3A，故A正确，C错误；
电流表所选的量程是0～3A，连接接线柱“﹣”和“3”，每一小格是0.1A，根据指针的位置，电流表示数是1.5A，“0.6”与“3”都是接线错误，故BD错误。
故选：A。
（2022秋•台州期末）伏打电堆是世界上首个发电器，1800年由意大利人伏打发明。某同学尝试自制伏打电堆，他将五角硬币和一元硬币各10枚依次堆叠，用浸有食盐溶液的小纸片置于各硬币之间，如图所示。两枚硬币与中间的小纸片相当于一节干电池。
（1）该电堆中各“电池”之间的连接方式为 。
（2）闭合开关，电流表正常工作，则伏打电堆中的一元硬币为 极。
（3）制作中需用50克溶质质量分数20%的食盐溶液浸泡小纸片，配制时应称取食盐 克。
【解答】解：（1）根据图示可知，每组小电池首尾相连，因此它们为串联；
（2）闭合开关后，电流表正常工作，则它的“+”接线柱肯定与正极相连，因此一元硬币为正极；
（3）配制时应称取食盐质量为：50g×20%＝10g。
故答案为：（1）串联；（2）正；（3）10。
知识点三、串并联电路电流特点
串联电路中电流 处处相等 ；并联电路中总电流 等于各支路电流之和 。
（2022秋•温州期末）小明利用如图所示电路研究串联电路的电流特点。闭合开关，观察到L1比L2亮，则1、2、3三处的电流大小情况为（ ）
A．I1＞l2＞I3B．I1＝l2＝I3C．I1＜I2＜I3D．I1＝I2+I3
【解答】解：根据串联电路的电流特点，该电路中各处的电流相等，则1、2、3三处的电流大小相等，即I1＝I2＝I3；故B正确。
故选：B。
（2022秋•青田县期末）兴趣小组的同学在探究串联电路的电流规律时，连接的电路图如图甲所示。小明在电路接通后发现，电流表A1的偏转情况如图乙所示，电流表A2的偏转情况如图丙所示。下列说法最合理的是（ ）
A．A1的偏转角度比A2小，可能是电路未接通之前，有个电流表的指针不在零刻度
B．A1的偏转角度比A2小，可能是两个电流表都不准
C．A1的偏转角度比A2小，可能是电流每流过一个用电器，电流都会减小一点
D．A1的偏转角度比A2小，可能是两个电流表的量程不同
【解答】解：图甲可知，灯泡L1与L2以及电流表A1、A2串联在电路中，根据串联电路的电流规律，串联电路中各处电流相等，A1的偏转角度比A2小，原因是两电流表选择的量程不同，A1选择0～3A量程，示数为0.3A，A2选择0～0.6A量程，示数也是0.3A，说明两电流表示数是相同的，只有选项D符合题意。
故选：D。
（2022春•慈溪市校级期中）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IBB．IA＜IBC．IA＝IBD．无法确定
【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即IA＝IB。
故选：C。
（2022春•海曙区校级月考）如图，R1和R2是材料、厚度相同的正方形导体板，但R1的尺寸比R2的尺寸大，在导体两端加相同的电压，通过两导体的电流方向如图，则R1中的电流 R2中的电流，R1中自由电荷定向移动的速率 R2的。（填“大于”、“等于”或“小于”）
【解答】解：影响电阻大小的因素有导体的材料、长度和横截面积；电阻的大小与长度成正比，与电阻成反比，
设正方形导体的边长为L，厚度为d，则电阻为：R＝ρLS=ρLLd=ρ1d，
所以，由此可知：R1＝R2。
在导体两端加相同的电压时，根据I=UR可知R1中的电流等于R2中的电流；
根据电流I＝nevS＝nevLd，由于I、n、e、d相同，则L越大，v越小，
所以，R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率。
故答案为：等于；小于。
（2023春•鄞州区期中）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（ ）
A．2.2A，0.44AB．0.44A，1.76A
C．1.76A，0.44AD．1.76A，2.2A
【解答】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流；
因并联电路干路电流大于各支路电流之和，且两指针的位置相同，
所以，A1的量程为0～3A，分度值为0.1A，干路电流I＝2.2A，
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流I2＝0.44A，
则通过R1的电流：I1＝I﹣I2＝2.2A﹣0.44A＝1.76A。
故选：C。
【巩固提高】
（2021秋•婺城区校级期中）如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（ ）
A．0.1安B．0.3安C．0.9安D．0.45安
【解答】解：
由图知，两导体串联在电路中，串联电路中电流处处相等，所以通过BC中的电流与AB中的电流相等，等于0.3A。
故选：B。
（2020秋•江山市校级月考）下列说法正确的是（ ）
A．电路中只要有电压，就会有电流
B．只要发生短路现象，电路中就没有电流通过
C．电路中有电源，就一定有电流
D．电路中有电流，则电路两端一定有电压
【解答】解：A、电路中有电压，但不一定是闭合通路，所以有电压，不一定有电流，故A错误；
B、电路中发生短路现象，电路中有电流通过，且电流会过大，容易引起火灾，故B错误；
C、电路中有电源，电路必须是闭合通路，才会有电流，故C错误；
D、电压是产生电流的必要条件，电路中有电流，则电路两端一定有电流，故D正确。
故选：D。
（2020秋•上城区期末）小陈连接了如图所示的电路，当开关S1和S2都闭合后，下列有关的分析正确的是（ ）
A．L1和L2串联，电流表A测通过L1的电流
B．L1和L2并联，电流表A测总电流
C．若再断开S1，则灯L1熄灭、灯L2亮
D．若再断开S2，则电流表示数不变
【解答】解：AB．由图知，闭合开关S1、S2后，电流表A、L1在同一支路上，S2、L2在一个支路上，开关S1在干路上，则L1与L2并联，电流表A测L1的电流，故AB错误；
C．因为开关S1在干路上，所以若再断开S1，则灯L1、灯L2都熄灭，故C错误；
D．当开关S2断开时，L2所在支路断路，而L1所在支路电流不受影响，保持不变，所以电流表示数不变，故D正确。
故选：D。
（2021春•义乌市校级期中）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（ ）
A．0.5AB．0.4AC．0.3AD．0.1A
【解答】解：
由电路图可知，两灯并联，电流表A测干路电流，电流表A1测L1支路的电流，所以通过小灯泡L1的电流为0.1A。
故选：D。
（2021春•慈溪市校级期中）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（ ）
A．IA＝IB＝ICB．IA＝IB+ICC．IA＞IB＝ICD．IA＜IB＜IC
【解答】解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有IA＝IB+IC；两个灯的阻值不相等，因此IB≠IC。
故选：B。
（2021春•宁海县期末）学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为0.46A，若通过导线 ab电流为0.6A，通过电流表的电流方向从“+”接线柱流向“﹣”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A．若导线ab的电流从a→b，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
B．若导线ab的电流从a→b，则Icd＝0.6A+0.46A＝1.06A，方向：d→c
C．若导线ab的电流从b→a，则Icd＝0.6A﹣0.46A＝0.14A，方向：d→c
D．若导线ab的电流从b→a，则Icd＝0.6A+0.46A＝1.06A，方向：c→d
【解答】解：AB、若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时Icd＝0.6A+0.46A＝1.06A，方向：d→c，故A错误，B正确；
CD、若导线ab的电流从b→a，根据电流的走向，cd中的电流和电流表的电流都流向ab，因此ab在干路，则Icd＝0.6A﹣0.46A＝0.14A，方向：c→d，故CD错误。
故选：B。
（2020秋•台州期末）某电表接入电路时的情况，如图所示。下列说法正确的是（ ）
A．该表为电压表
B．该表示数为1.8安
C．使用时，该表应串联在被测的电路中
D．使用时，应使“一”接线柱与电源正极那端相连
【解答】解：
A、由图可知，表盘上标有A字样，说明该电表是电流表，故A错误；
B、电流表选用的是小量程，分度值为0.02A，示数为0.36A，故B错误；
C、电流表在使用时，应串联在被测的电路中，故C正确；
D、使用时，电流应该从电流表的正接线柱流入，负接线柱流出，所以应使“一”接线柱与电源负极那端相连，故D错误。
故选：C。
（2020秋•东阳市期末）如图甲所示，当开关S闭合时，两只电流表的示数分别由乙、丙两图读得，则电灯L1中的电流是（ ）
A．0.8AB．0.16AC．0.52AD．1.3A
【解答】解：由图知，闭合开关，电流从正极出发，首先经过电流表A1，然后分成两支：一支经L1回到负极，另一支经L2、电流表A2回到负极。所以两只灯泡并联，电流表A1测量干路电流，A2测量L2支路电流。
因为并联电路干路电流等于支路电流之和，所以A1选择的是0﹣3A量程，示数是1.8A，A2选择的是0﹣0.6A量程，示数是0.5A；
通过L1的电流为1.8A﹣0.5A＝1.3A。
故选：D。
（2020秋•庆元县期末）科学课上，老师让同学们设计电路图，要求用电流表测量通过灯L1的电流。下列电路图正确的是（ ）
A．B．
C．D．
【解答】解：A、电流表与灯L1串联，测的是灯L1的电流，故正确；
B、电流表与灯L1并联，灯L1被短路，故B错误；
C、电流表在干路上，测的干路电流，故C错误；
D、电流表与灯L1串联，但正负接线柱接反了，会损坏电流表，故D错误。
故选：A。
（2021春•温州期中）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A示数变大B．A1示数变小C．A1示数变大D．A示数变小
【解答】解：闭合开关S和S1时，电路为R1的简单电路，电流表A1、A测通过R1的电流；
再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，
因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变；
因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故A正确、BCD错误。
故选：A。
（2020秋•上虞区期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（ ）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
【解答】解：
A、开关S1闭合、S2断开，电源外部电流从电源正极流出，依次经过开关S1、电流表、L2，回到电源负极，电流流向为d→c→b→a，故A错；
B、若闭合S2，干路开关S1断开，两灯都不亮，故B错；
C、开关S1、S2都闭合，灯泡L1和L2并列连接在a、b两点间，为并联，故C正确；
D、开关S1、S2都闭合，两灯并联，因为不知道两灯的规格是否相同，不能确定通过灯泡L1的电流和通过灯泡L2的电流大小关系，故D错。
故选：C。
（2021秋•上城区校级期中）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mAB．8mAC．10mAD．14mA
【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I＝4mA+10mA＝14mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I＝10mA﹣4mA＝6mA；
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的。故流过R3的电流可能是6mA或14mA。
故选：D。
（2021秋•瑞安市月考）小明用电流表研究并联电路的电流特点时，连接了如图甲所示的电路。
（1）当闭合开关，由于 致使电流表无示数，但两个灯泡会发光；当拆除导线 时，就可以修复电路，并使电流表测其中一条支路电流。
（2）如图乙是某次测量中电流表负接线柱接线情况及电流表示数，电流表正接线柱的接线未画出，若通过导线d的电流大小为0.6A，则通过导线c的电流大小是 。
【解答】解：（1）由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，此时L1、L2并联，两灯均发光；因此去掉c导线即为正常电路，此时电流表测灯泡L1所在支路的电流；
（2）电流表正接线柱的接线未画出，则电流表可能选用大量程，也可能选用小量程，则其示数可能为2.7A或0.54A；
若电流表示数为2.7A，则大于通过导线d的电流0.6A，此时电流表一定在干路上，由并联电路的电流规律可得通过导线c的电流Ic＝2.7A﹣0.6A＝2.1A；
若电流表示数为0.54A，且导线d的电流从左到右，根据电流的走向可知此时c在干路，则通过导线c的电流Ic＝0.6A+0.54A＝1.14A；
若导线d的电流从右到左，且通过电流表的电流小于导线d的电流，根据电流的走向可知此时d在干路上，c在支路上，则Ic＝0.6A﹣0.54A＝0.06A。
故答案为：（1）电流表被短路；c；（2）2.1A或1.14A或0.06A。
（2021秋•婺城区校级期中）如图甲是小明在探究并联电路电流规律的实验电路图。
（1）在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（3）他测量B处的电流后，发现A、B两处电流相等，于是得出结论：在并联电路中各支路的电流相等。小红认为他的结论不正确，原因 。
【解答】解：（1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，说明电路中有电流，电路是通路，故他忘了连接电路时断开开关；
（2）由图乙可知，电流表指针反偏，说明电流表的正负接线柱接反了；
由丙图可知电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.24A；
（3）实验过程中得出：“在并联电路中各支路的电流相等”的错误结论，是因为在实验中选用了规格相同的灯泡。
故答案为：（1）断开开关；（2）电流表的正负接线柱接反了；0.24；（3）在实验中选用了规格相同的灯泡。
（2021秋•婺城区校级期中）如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）图中电流表测量的是通过灯泡 （选填：L1、L2）的电流；
（2）闭合开关前，小明看到电流表的指针如图2所示，则他应进行的操作是 。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，应将导线 （a、b或c）的右端接在电流表的 （填“+”或“﹣”）接线柱上。
（4）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流 。
A．一定相等 B．可能不相等 C．一定不相等
【解答】解：（1）如图所示，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流。
（2）由图甲知，在没有接入电路时，电路表的指针未指零，所以应该进行调零；
（3）用电流表测通过L1、L2的总电流，把电流表接在干路上，b线的右端改接电流表负接线柱上即可；
（4）已知两个不同规格的灯泡是串联的，串联电路的电流处处相等，故A正确；故选：A。
故答案为：（1）L2；（2）调零；（3）b；一；（4）A。
选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
选项
连接的接线柱
读数
A
“﹣”与“0.6”
0.3A
B
“﹣”与“0.6”
1.5A
C
“0.6”与“3”
0.3A
D
“0.6”与“3”
1.5A
相关试卷
科学八年级上册第5节 电压的测量同步训练题： 这是一份科学八年级上册<a href="/kx/tb_c5711_t7/?tag_id=28" target="_blank">第5节 电压的测量同步训练题</a>，共27页。试卷主要包含了知识网络，知识掌握等内容，欢迎下载使用。
初中第5节 体温的控制随堂练习题： 这是一份初中<a href="/kx/tb_c5704_t7/?tag_id=28" target="_blank">第5节 体温的控制随堂练习题</a>，共25页。试卷主要包含了知识网络，知识掌握等内容，欢迎下载使用。
浙教版（2024）八年级上册第3章 生命活动的调节第4节 动物的行为测试题： 这是一份浙教版（2024）八年级上册<a href="/kx/tb_c5703_t7/?tag_id=28" target="_blank">第3章 生命活动的调节第4节 动物的行为测试题</a>，共19页。试卷主要包含了知识网络，知识掌握等内容，欢迎下载使用。
