科学八年级上册第4章 电路探秘第1节 电荷与电流教学设计

这是一份科学八年级上册第4章 电路探秘第1节 电荷与电流教学设计，文件包含精品讲义浙教版科学8年级上册412电荷与电流-认识串并联电路学生版docx、精品讲义浙教版科学8年级上册412电荷与电流-认识串并联电路教师版含解析docx等2份教案配套教学资源，其中教案共22页， 欢迎下载使用。

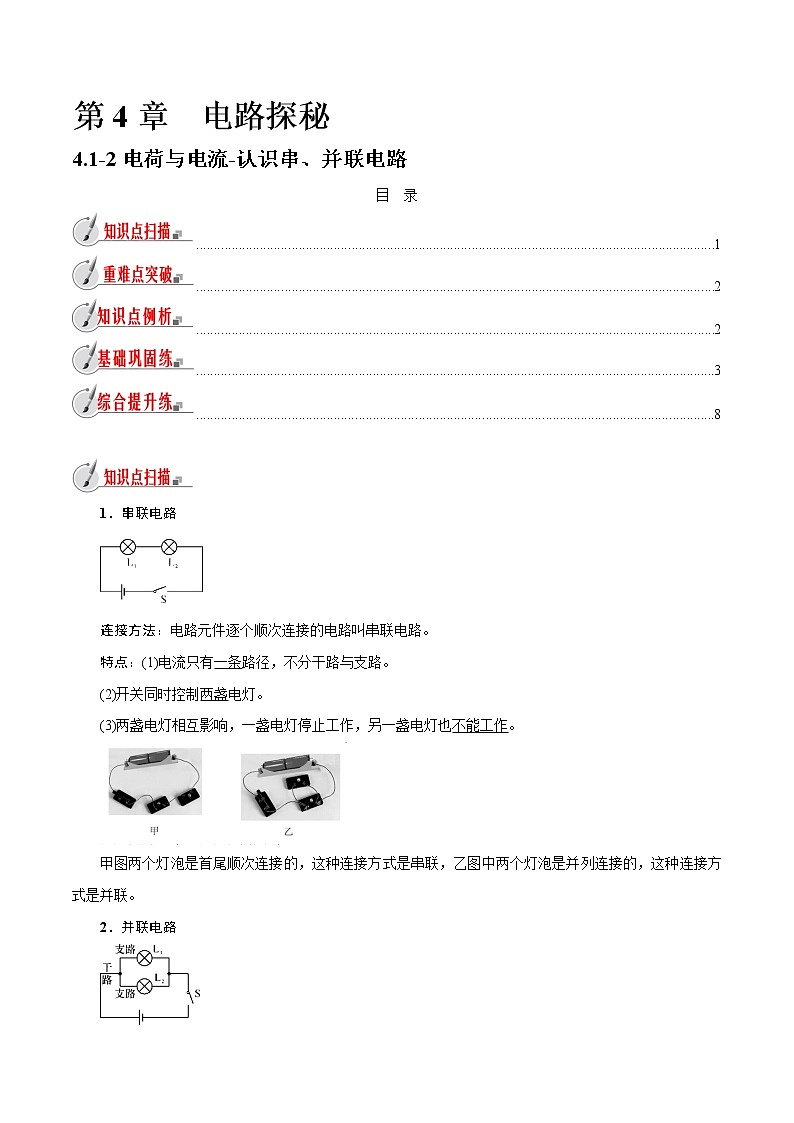

目 录
TOC \ "1-3" \h \z \u 1
2
2
3
8
1．串联电路
连接方法：电路元件逐个顺次连接的电路叫串联电路。
特点：(1)电流只有一条路径，不分干路与支路。
(2)开关同时控制两盏电灯。
(3)两盏电灯相互影响，一盏电灯停止工作，另一盏电灯也不能工作。
甲图两个灯泡是首尾顺次连接的，这种连接方式是串联，乙图中两个灯泡是并列连接的，这种连接方式是并联。

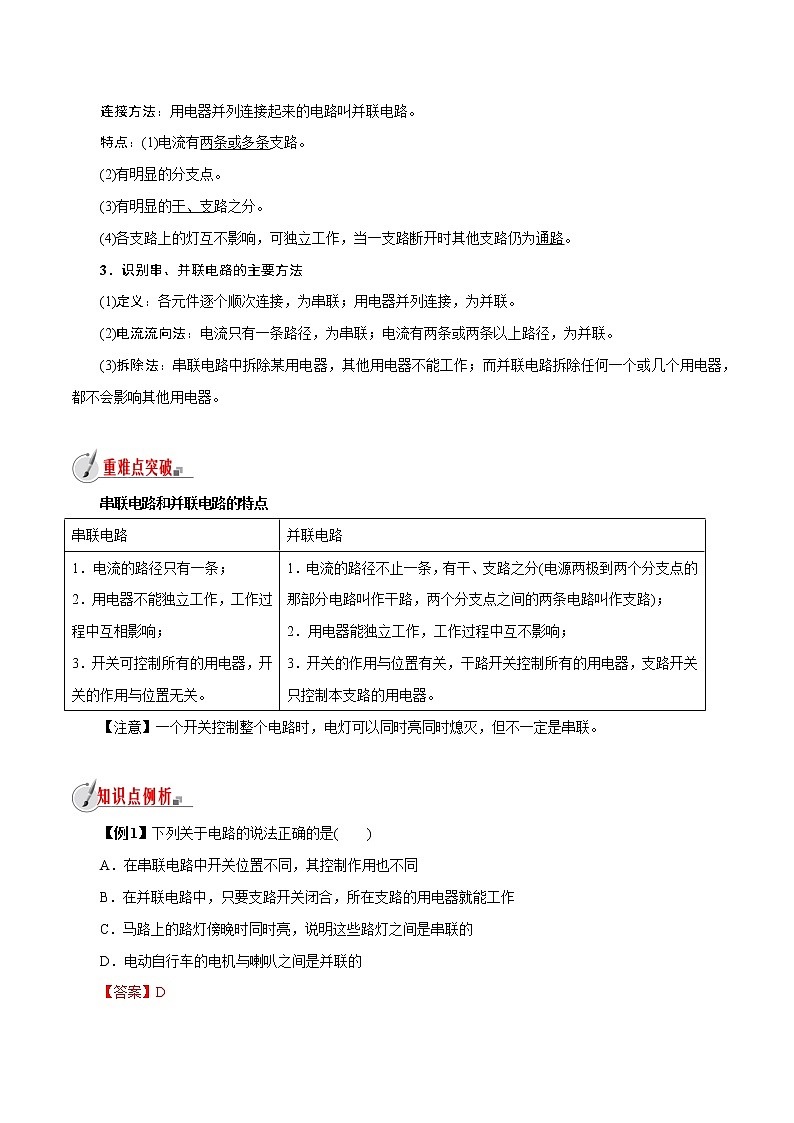

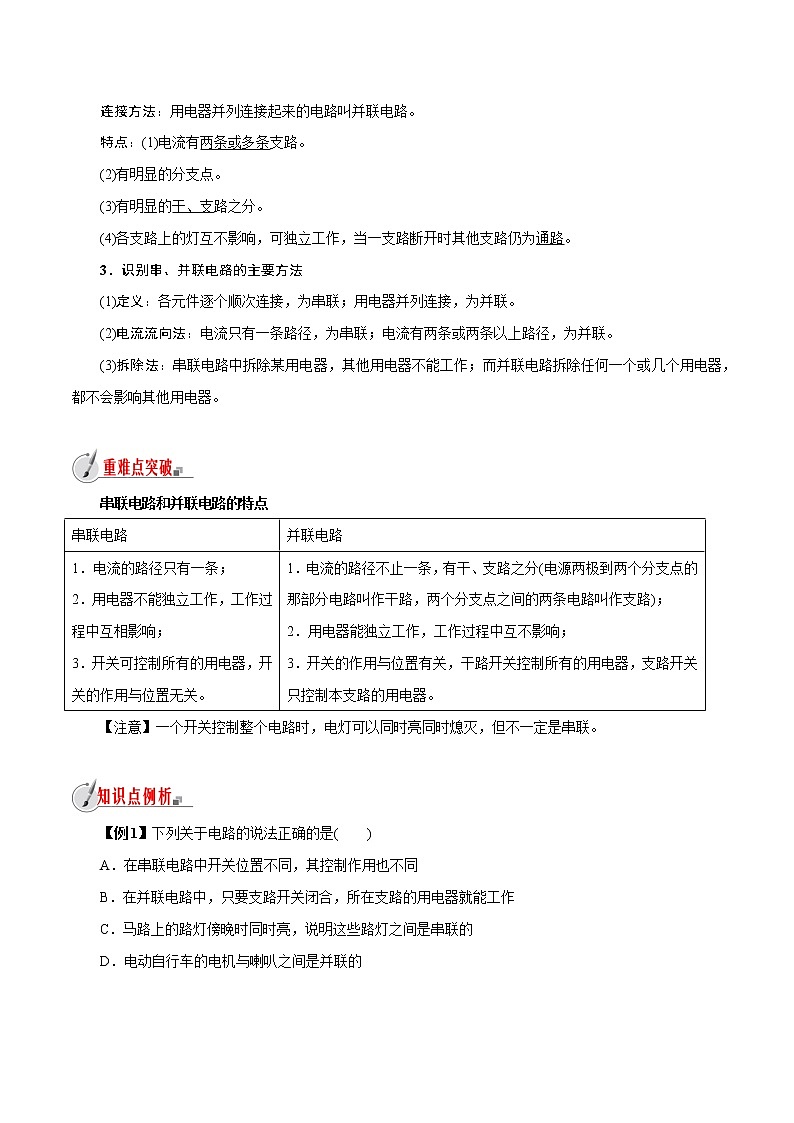

2．并联电路
连接方法：用电器并列连接起来的电路叫并联电路。
特点：(1)电流有两条或多条支路。
(2)有明显的分支点。
(3)有明显的干、支路之分。
(4)各支路上的灯互不影响，可独立工作，当一支路断开时其他支路仍为通路。
3．识别串、并联电路的主要方法
(1)定义：各元件逐个顺次连接，为串联；用电器并列连接，为并联。
(2)电流流向法：电流只有一条路径，为串联；电流有两条或两条以上路径，为并联。
(3)拆除法：串联电路中拆除某用电器，其他用电器不能工作；而并联电路拆除任何一个或几个用电器，都不会影响其他用电器。
串联电路和并联电路的特点
【注意】一个开关控制整个电路时，电灯可以同时亮同时熄灭，但不一定是串联。
【例1】下列关于电路的说法正确的是( )
A．在串联电路中开关位置不同，其控制作用也不同
B．在并联电路中，只要支路开关闭合，所在支路的用电器就能工作
C．马路上的路灯傍晚时同时亮，说明这些路灯之间是串联的
D．电动自行车的电机与喇叭之间是并联的
【答案】D

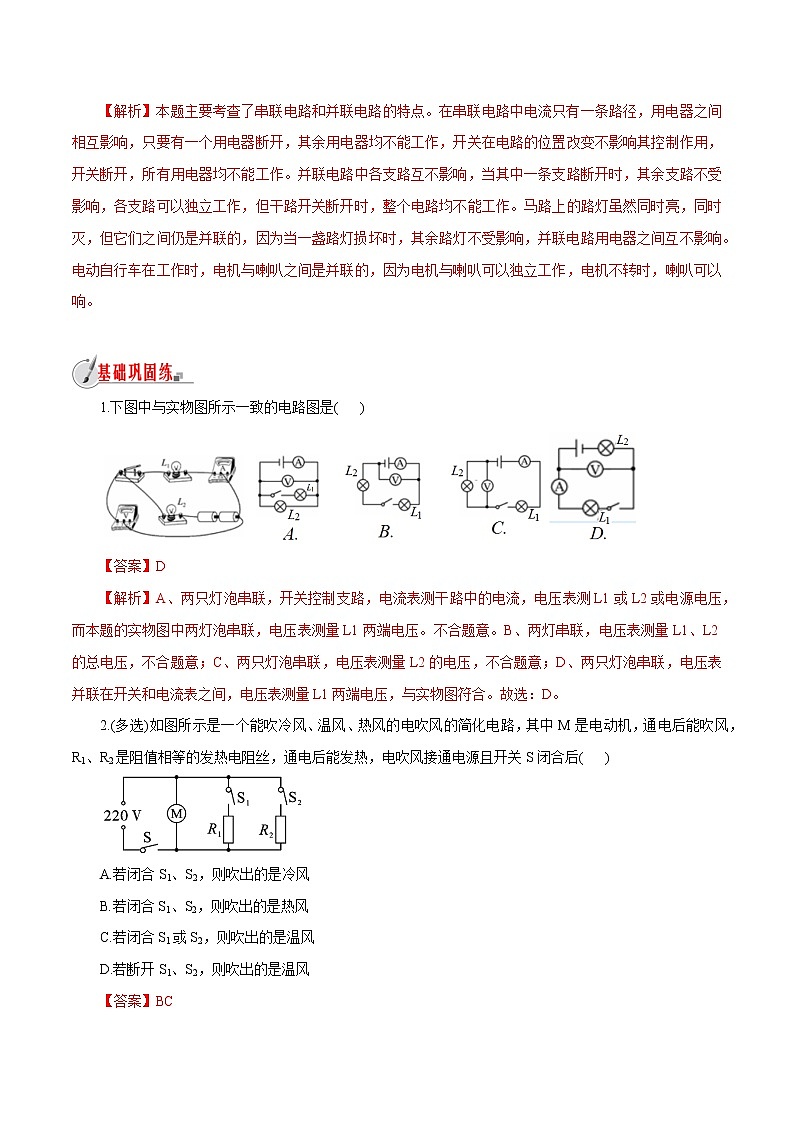

【解析】本题主要考查了串联电路和并联电路的特点。在串联电路中电流只有一条路径，用电器之间相互影响，只要有一个用电器断开，其余用电器均不能工作，开关在电路的位置改变不影响其控制作用，开关断开，所有用电器均不能工作。并联电路中各支路互不影响，当其中一条支路断开时，其余支路不受影响，各支路可以独立工作，但干路开关断开时，整个电路均不能工作。马路上的路灯虽然同时亮，同时灭，但它们之间仍是并联的，因为当一盏路灯损坏时，其余路灯不受影响，并联电路用电器之间互不影响。电动自行车在工作时，电机与喇叭之间是并联的，因为电机与喇叭可以独立工作，电机不转时，喇叭可以响。

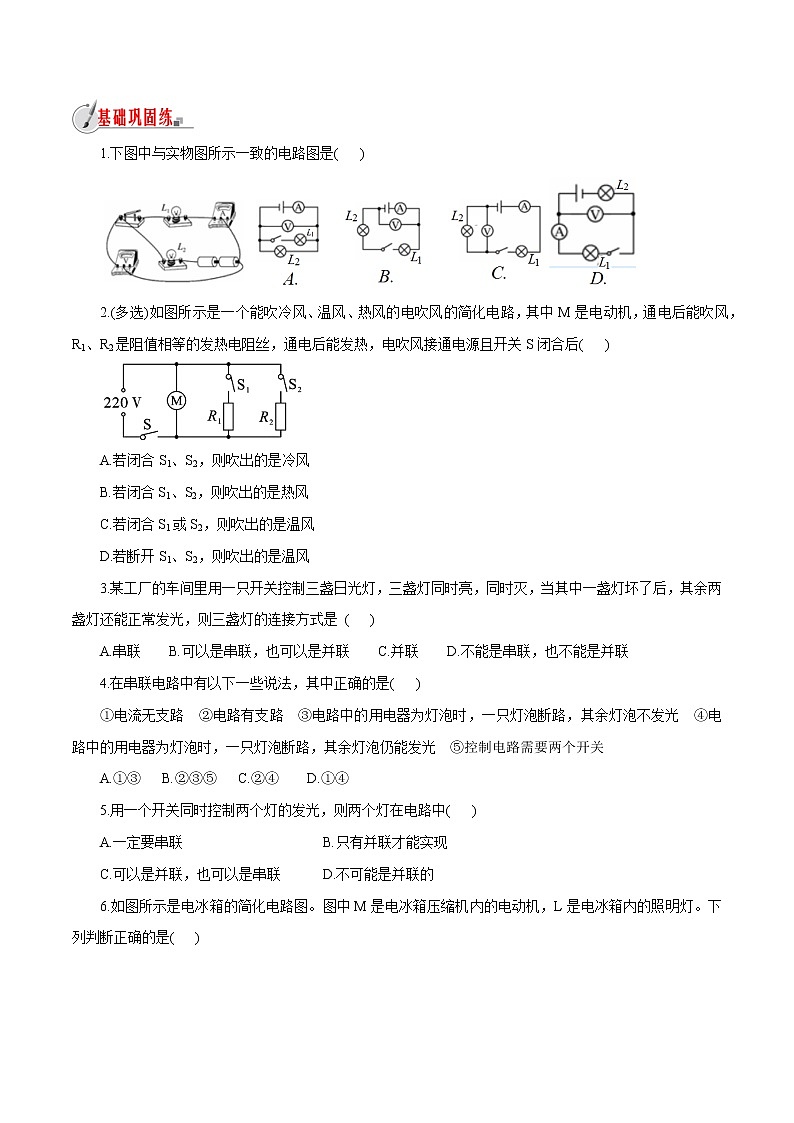

1.下图中与实物图所示一致的电路图是( )
【答案】D
【解析】A、两只灯泡串联，开关控制支路，电流表测干路中的电流，电压表测L1或L2或电源电压，而本题的实物图中两灯泡串联，电压表测量L1两端电压。不合题意。B、两灯串联，电压表测量L1、L2的总电压，不合题意；C、两只灯泡串联，电压表测量L2的电压，不合题意；D、两只灯泡串联，电压表并联在开关和电流表之间，电压表测量L1两端电压，与实物图符合。故选：D。
2.(多选)如图所示是一个能吹冷风、温风、热风的电吹风的简化电路，其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热，电吹风接通电源且开关S闭合后( )
A.若闭合S1、S2，则吹出的是冷风
B.若闭合S1、S2，则吹出的是热风
C.若闭合S1或S2，则吹出的是温风
D.若断开S1、S2，则吹出的是温风
【答案】BC
【解析】若将开关S、S，都闭合，电动机和电热丝与电源并联，电流分三路分别经过电动机和两个电热丝，则电吹风吹出的是热风，故A错误，B正确；若闭合S1或S2，电动机和R1或R2与电源并联，则吹出的是温风，故C正确；若断开S1、S2，只闭合开关S，电流只经过电动机，所以电吹风吹出的是冷风，故D错误。故选BC。
3.某工厂的车间里用一只开关控制三盏日光灯，三盏灯同时亮，同时灭，当其中一盏灯坏了后，其余两盏灯还能正常发光，则三盏灯的连接方式是 ( )
A.串联 B.可以是串联，也可以是并联 C.并联 D.不能是串联，也不能是并联
【答案】C
【解析】并联电路中各支路的用电器互不干扰。
4.在串联电路中有以下一些说法，其中正确的是( )
①电流无支路 ②电路有支路 ③电路中的用电器为灯泡时，一只灯泡断路，其余灯泡不发光 ④电路中的用电器为灯泡时，一只灯泡断路，其余灯泡仍能发光 ⑤控制电路需要两个开关
A.①③ B.②③⑤ C.②④ D.①④
【答案】A
【解析】串联电路无支路，且用电器之间相互影响，只需一个开关即可控制电路。
5.用一个开关同时控制两个灯的发光，则两个灯在电路中( )
A.一定要串联 B.只有并联才能实现
C.可以是并联，也可以是串联 D.不可能是并联的
【答案】C
【解析】两灯可以是并联，也可以是串联连接。
6.如图所示是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是( )
A.S1闭合、S2断开时，照明灯与电动机并联
B.S1、S2都闭合时，照明灯与电动机串联
C.关上冰箱门时，S1自动断开，使得照明灯熄灭
D.冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
【答案】D
【解析】开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错误；开关S1、S2都闭合时，照明灯L与电动机M并联，故B错误；关上冰箱门时，S2自动断开，照明灯熄灭，故C错误；冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D正确。
7.(福州中考)如图所示的电路，若要使R1、R2并联，则 ( )
A.只闭合S1 B.只闭合S2 C.只闭合S1、S2 D.只闭合S1、S3
【答案】C
【解析】A、只闭合S1时，电路为R1的基本电路，故A不符合题意；B、只闭合S2时，电路为R2的基本电路，故B不符合题意；C、闭合开关S1、S2，断开S3时，电流分两路经过两个电阻，它们并联连接，故C符合题意；D、只闭合S1、S3时，R2被断路，电路为R1的基本电路，故D不符合题意。故选：C。
8.如图所示的路，闭合开关S1、S2后，下列分析正确的是( )
A.小灯泡亮，电铃响 B.小灯泡亮，电铃不响
C.小灯泡不亮，电铃响 D.小灯泡不亮，电铃不响
【答案】C
【解析】闭合开关S1、S2后，小灯泡被短路，电流不经过小灯泡，所以小灯泡不亮。
9.学好科学需要联想和比较。联系人体部分血液循环模式图(如图所示)，下列电路(如图所示)连接方式与之最类似的是( )

【答案】A
【解析】根据题中血液循环模式图，心脏相当于电路中的电源，从电源的正极出发分成三个支路，即选择A。
10.电路图中，开关S闭合后，两个电阻串联的是( )

【答案】A
【解析】A、图中开关闭合后，两个电阻顺次连接，因此两个电阻串联，符合题意；B、图中开关闭合后，两个电阻并列连接，因此两个电阻并联，不符合题意；C、图中开关闭合后，两个电阻并列连接，因此两个电阻并联，不符合题意；D、开关闭合后，会造成电源短路，烧坏电源，两个电阻都不能工作，不符合题意。故选：A。
11.(四川巴中)在如图所示的电路中，正确的说法是( )
A.闭合S1，断开S2，L1发光，L2不发光
B.闭合S1、S2，L1、L2都发光
C. S1、S2都断开，L1、L2都不发光
D.闭合S2，断开S1，L1、L2都发光
【答案】D
【解析】闭合S1，会造成电源短路，这是不允许的，L1、L2都不发光，故A、B错误；S1、S2都断开，则灯L1跟电源构成通路，灯L1亮，灯L2不亮，故C错误；闭合S2，断开S1，灯L1、L2并联，L1、L2都发光，故D正确。
12.填写相应的元件符号：一节干电池 ，交而不连的导线 ，一个小灯泡 ，一个开关 。
【答案】
【解析】电路元件符号的规范书写很重要，这是画电路图的基础，比如一节干电池的符号中，较长的竖线表示电源正极，较短的竖线表示电源的负极；小灯泡的符号中，圆圈内的叉要与圆内周接触；再比如开关上表示闸刀的短线，要与开关一端的小圆圈接触等。
13.“充电宝”是指可以直接给移动设备充电且自身有储电单元的装置，它也叫移动电源，是近年来比较流行的数码设备。如图所示为某品牌充电宝的铭牌，给充电宝充电时充电宝相当于 ，该品牌的充电宝在我国家庭电路中 (填“可以”或“不可以”)使用。
【答案】用电器 可以
【解析】给充电宝充电时消耗电能，充电宝相当于用电器，将电能转化为化学能；读图可知，其输入电压为100～240V，而我国家庭电路的电压为220V，故可以在家庭电路中正确使用。
14.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为 ，要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 。
【答案】并联 开关
【解析】汽车的前后转向灯可以单独工作，所以它们是并联的。司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用。
15.如图所示的电路：
(1)闭合开关后电路是 (填“通路”“断路”或“短路”)；
(2)去掉导线a后，电路是 (填“串联”或“并联”)电路；
(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”，再用笔画线代替导线画出符合要求的导线)。
【答案】短路 串联 如图在所示。
【解析】(1)如果直接闭合开关，则电流直接通过开关、导线c、导线a流回电源负极，电路中会形成短路现象，非常危险；(2)如果去掉导线a后，电流依次通过开关和两个灯泡，是串联电路；(3)如果想形成并联电路，则需要将两个灯泡并排连接，使电流分为两条支路分别通过两个灯泡。
16.如图所示，将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了 (填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为 ，塑料丝带电的实质是 在物体间发生了转移。
【答案】同种 摩擦起电 电子
【解析】塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来。这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移。
1．如图所示的电路，下列说法中正确的是( )
A．S1、S2都闭合时，灯和电铃是串联的 B．S1、S2都闭合时，灯和电铃是并联的
C．闭合S2，断开S1，灯和电铃是串联的 D．电灯不受开关控制，它一直是亮的
【答案】B
【解析】 题中灯和电铃是并联的，开关S1位于干路上，可以控制整个电路。当S1断开时，整个电路都不能工作。开关S2与电铃串联，它只能控制电铃。当开关S1、S2均闭合时，电铃和灯都能工作，是并联的。
2．某同学将如图所示的三只灯泡连接在电路中，接线良好，当闭合开关时，三只灯泡都不亮，这是由于( )
A．灯泡甲灯丝断了 B．灯泡乙灯丝断了 C．灯泡丙灯丝断了 D．以上都有可能
【答案】D
【解析】本题考查了电路故障分析，三个灯泡串联，开关控制整个电路，串联电路中电流只有一条路径，当一个用电器断开时，其余用电器均不能工作。本题中三只灯泡都不亮，说明电路中没有电流，可能是某处断开了。
3．(成都中考) 小聪观察家里的冰箱，发现冰箱的照明灯在开冰箱门时亮，在关冰箱门时灭；冰箱的压缩机在需要制冷时才工作。关于冰箱里的照明灯和压缩机的连接方式，下列判断正确的是( )
A．一定是串联 B．一定是并联
C．有时是串联，有时是并联 D．不能判断是串联还是并联
【答案】B
【解析】由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系。
4．在居民楼的楼道里，夜间只是偶尔有人经过，但路灯总是亮着，造成了很大的浪费。为了解决这一问题，科技人员利用“光敏”材料制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时利用“声敏”材料制成声控开关，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可使楼道路灯变得“聪明”，达到节约用电的目的。则这种使路灯变得“聪明”的电路是图中的( )

【答案】D
【解析】 A、当声控开关闭合时，电灯被短路，电源也被短路，电灯不亮，不符合题意；B、光控开关和声控开关是并联的，光暗到一定程度或者有声音时都能使电灯发光，不符合题意；C、当光控开关闭合时，电灯被短路，电源也被短路，电灯不亮，不符合题意；D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意。故选：D。
5．下图为某品牌空调扇的结构示意图，其内部电路中有送风电动机和加湿电动机。该空调扇工作时，若只闭合送风开关，送风电动机工作，若同时闭合送风开关和加湿开关，两个电动机都工作，若只闭合加湿开关，加湿电动机不工作。
下列电路设计符合上述要求的是( )
【答案】D
【解析】由“若只闭合送风开关，送风电动机工作”可推断出送风电动机和加湿电动机可独立工作，互不影响，说明送风电动机和加湿电动机是并联在电路中的；由“只闭合加湿开关，加湿电动机不工作；只闭合送风开关，送风电动机工作”可推出加湿开关在支路，而送风开关在干路。
6.(阜新中考)交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是( )
【答案】C
【解析】 A项，两开关均闭合时，红、绿交通信号灯同时发光，否则均不发光，不符合实际。B项，当只闭合开关S2时，形成电源短路；只闭合开关S1时，两灯泡都发光，不符合实际。C项，只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，符合实际。D项当只闭合开关S2或两开关都闭合时，绿灯亮；只闭合开关S1时，两灯泡都发光，不符合实际。
7．如图所示的几个电路图，其中属于串联电路的是__________，属于并联电路的是___________。

【答案】BC AD
【解析】串联电路中电流只有一条路径，并联电路中电流有多条路径。在简单的串联或并联电路中还可以通过比较电路图中是否有节点(电流分叉和汇合点)来判断，串联电路中没有节点，并联电路中有节点。
8．(淮安中考)为避免点燃烟花造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，
就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在________(填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作。点放烟花前，定时器在电路中应处于________状态，目的是____________________________。
【答案】a 通路 进行倒计时，避免点燃烟花造成人员伤害
【解析】 断开开关后，指示灯熄灭，整个装置停止工作，故开关应该安装在干路中，即a处；点燃烟花前，定时器在电路中处于通路状态，目的是进行倒计时，避免点燃烟花时造成人员伤害。
9．如图甲所示，根据电路图，用笔画线代替导线将图乙的实物连接起来，连接时要求对应，导线不要交叉。
【答案】如图所示
【解析】 本题考查了根据电路图连接实物图，要求能够认识电路图，连接好实物后，要会检查实物图与电路图是否对应。本题是一个并联电路，开关S在干路上，开关S1控制灯L，开关S2控制电铃。连接电路时可以采用“先串后并”的方法，先连接其中一条支路，再把另一条支路并列接到已经连成的电路中，本题先连接灯泡所在的电路，再把S2与电铃串联，把S2接到电源负极与灯泡之间的接线柱，把电铃的另一接线柱接到S1与S之间的接线柱，最后检查连接的实物图与原来的电路图是否一一对应。
10.并联电路是两只灯泡 接在两个连接点上的连接方式(如图所示)。并联用电器的连接点A、B叫作电路的 。电源与分支点间的电路叫 。干路上的开关控制 ，支路上的开关S1控制灯 ，并联电路特点是电流可以有 条支路，各支路上的灯互不影响。
【答案】并列 分支点 干路 整个电路 L1 多
【解析】见知识点扫描。
11.要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，在下面虚线框内画出电路图，并连接实物图(如图所示)。
【答案】如图所示。
【解析】根据题中要求正确连接电路，注意正负接线柱不要接错。
串联电路
并联电路
1．电流的路径只有一条；
2．用电器不能独立工作，工作过程中互相影响；
3．开关可控制所有的用电器，开关的作用与位置无关。
1．电流的路径不止一条，有干、支路之分(电源两极到两个分支点的那部分电路叫作干路，两个分支点之间的两条电路叫作支路)；
2．用电器能独立工作，工作过程中互不影响；
3．开关的作用与位置有关，干路开关控制所有的用电器，支路开关只控制本支路的用电器。
