初中科学浙教版（2024）八年级上册第2节 电流的测量达标测试
展开
这是一份初中科学浙教版（2024）八年级上册第2节 电流的测量达标测试，共25页。
【同步练习】
一、选择题
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
2．（2023·山东青岛一模）利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关S1或S2，电流表示数均为0.2A。下列说法错误的是（ ）
A．通过灯泡L1的电流为0.2AB．通过灯泡L2的电流为0.4A
C．两个开关都闭合时，电流表示数为0.4AD．实验中采用的是同型号的两个灯泡
3.如图，当开关S闭合时，电流表A1、A2的示数分别为1.8A和0.52A，则通过L1的电流是
A．0.8AB．0.16AC．0.52AD．1.28A
4．（2023·湖南邵阳一模）如图所示，三表、、的示数分别为I1、I2、I3，根据电路，比较各电流表读数的大小（ ）
A．B．C．D．

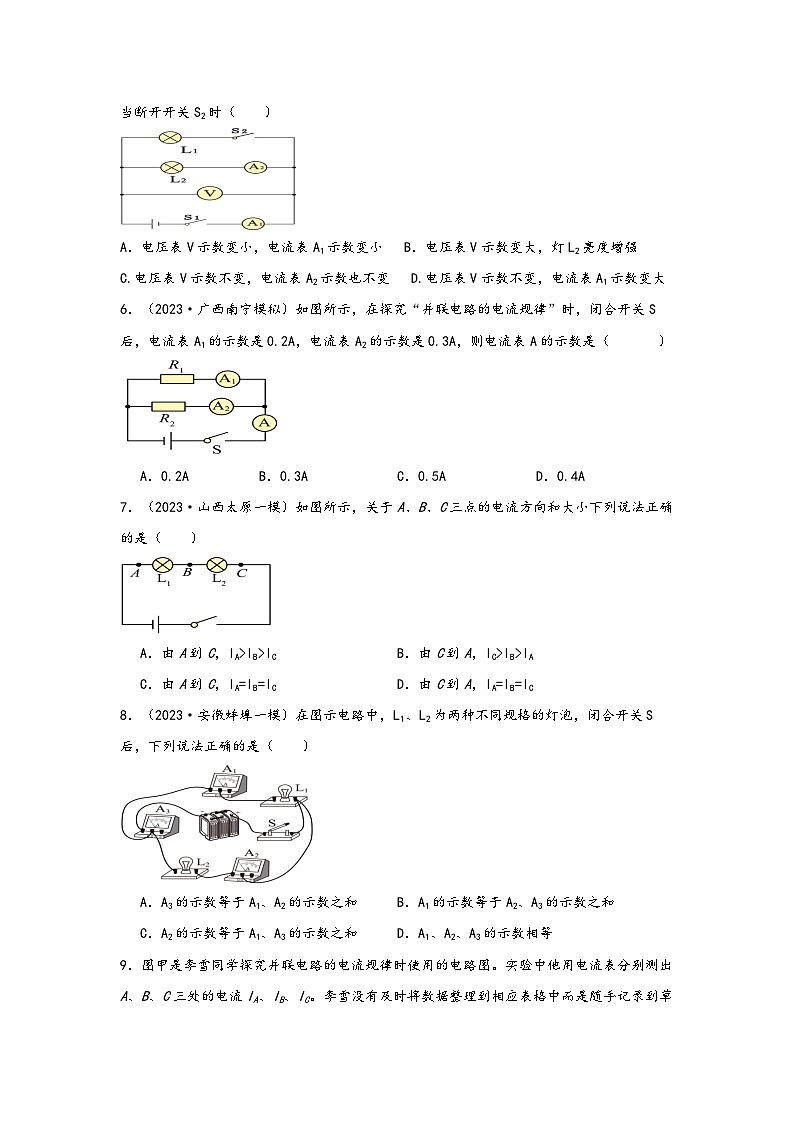

5．如图所示的电路，电源电压恒定不变，同时闭合开关S1和开关S2时，两灯都发光，则当断开开关S2时（ ）
A．电压表V示数变小，电流表A1示数变小 B．电压表V示数变大，灯L2亮度增强
C.电压表V示数不变，电流表A2示数也不变 D.电压表V示数不变，电流表A1示数变大
6．（2023·广西南宁模拟）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.2AB．0.3AC．0.5AD．0.4A
7．（2023·山西太原一模）如图所示，关于A、B、C三点的电流方向和大小下列说法正确的是（ ）
A．由A到C，IA>IB>ICB．由C到A，IC>IB>IA
C．由A到C，IA=IB=ICD．由C到A，IA=IB=IC
8．（2023·安徽蚌埠一模）在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（ ）
A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等

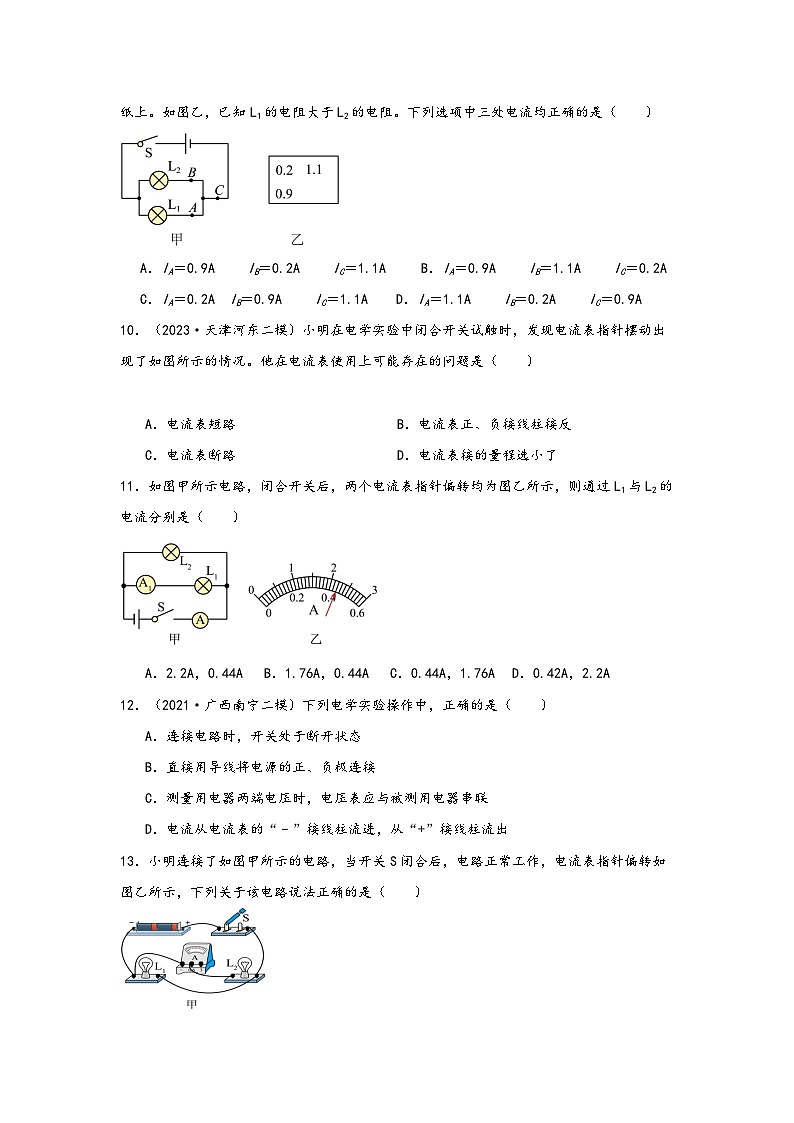

9．图甲是李雪同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC。李雪没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是（ ）
A．IA＝0.9A IB＝0.2A IC＝1.1A B．IA＝0.9A IB＝1.1A IC＝0.2A
C．IA＝0.2A IB＝0.9A IC＝1.1A D．IA＝1.1A IB＝0.2A IC＝0.9A
10．（2023·天津河东二模）小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A．电流表短路B．电流表正、负接线柱接反
C．电流表断路D．电流表接的量程选小了
11．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（ ）
A．2.2A，0.44A B．1.76A，0.44A C．0.44A，1.76AD．0.42A，2.2A
12．（2021·广西南宁二模）下列电学实验操作中，正确的是（ ）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
13．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）
A．若测量前指针在零刻线偏右，则测量结果比实际值偏大 B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联 D．电流表测的是通过灯L1的电流
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表有示数。下列关于电路的分析正确的是（ ）
A．灯L1与灯L2串联B．电流表测量电路总电流
C．只断开开关S1，灯L2正常发光D．电流表测量通过灯L1的电流
15．（2023·广西南宁一模）用图示电路研究“串联电路中电流的特点”时，电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是（ ）
A．电流表自身的缘故B．灯泡L1和L2的规格不同
C．电流表在电路中的位置D．灯泡L2更靠近电源正极
16．如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把L1从灯座上旋下来，则下列说法正确的是（ ）
A．电流表读数为0.1AB．电压表读数约为5V
C．电压表读数为0VD．电流表读数为0.4A
17．（2023秋·江苏泰州·九年级校考期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A C．0.24A，1.2AD．0.96A，0.24A
18．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍D．断开S1后，灯泡L2变亮
19．（2023·山东泰安中考真题）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B． C． D．
20．如图电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．断开开关S2两表示数相同
21．（2023·湖北武汉模拟）在图所示的电路中，电源电压保持不变，先闭合开关S1，当再用S2时，关于灯泡L1的亮度及电流表读数变化的特况是（ ）
A．L1亮度不变，电流表示数变大B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小
22．（2023·四川成都二模）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为（ ）
A．0.3A，0.2AB．1.5A，0.3AC．1.5A，1.2AD．1.5A，1.5A
23.（2023·四川成都二模）图甲是由小灯泡、组成的并联电路，各元件均正确连接，已知闭合开关S后，通过的电流为0.4A，电流表的示数如图乙所示，下列判断正确的是（）
A．电流表量程未知无法读数B．通过的电流一定为0.6A
C．通过的电流可能为0.2AD．图中干路电流可能为0.2A
24．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
25．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
26．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数0.6A，则（ ）
A．两灯是串联连接的B．流过L1的电流是0.5A
C．流过L2的电流是0.6AD．干路电流是1.1A
27．（2023·广西模拟）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均如图乙所示。则下列说法错误的是（ ）
A．电流表A2的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣”“3”接线柱 D．通过灯泡L1的电流为1.5A
28．（2023·山西太原一模）如图所示，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A1、A2、A3的读数，则下列说法中正确的是（ ）
A．I1＝0.3AB．I2＝0.2AC．I3＝0.6AD．I1＝0.6A
29．某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（ ）
A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
30．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（ ）
A．只闭合S1时，两灯都亮，且两个电流表均有示数
B．先闭合S1再闭合S2时，A2示数会变大
C．两个开关都闭合时，若L1短路，L2依然能够发光
D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
浙教版八年级上册第四章第二节
电流的测量
【同步练习-解析】
一、选择题
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
【答案】C
【解析】A．由图可知，电流表与L1串联，但电流表的正负接线柱接反了，不能测出L1的电流，故A不符合题意；
B．由图可知，灯泡L1、L2并联，电流表测量的是干路电流，故B不符合题意；
C．由图可知，电流表与L1串联，且正负接线柱连接正确，能够直接测出灯L1电流，故C符合题意；
D．由图可知，电压表与L1串联，不能测出L1的电流，故D不符合题意。
故选C。
2．（2023·山东青岛一模）利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关S1或S2，电流表示数均为0.2A。下列说法错误的是（ ）
A．通过灯泡L1的电流为0.2AB．通过灯泡L2的电流为0.4A
C．两个开关都闭合时，电流表示数为0.4AD．实验中采用的是同型号的两个灯泡
【答案】B
【解析】ABD．由图可知，该电路为并联电路，单独闭合开关S1，电流表测量灯泡L1的电流，单独闭合开关S2，电流表测量灯泡L2的电流，电流表示数均为0.2A，两灯泡型号相同；故AD正确，不符合题意；故B错误，符合题意；
C．两个开关都闭合时，根据并联电路中干路电流等于各支路电流之和，可知，总电流为
I=I1+I2=0.2A+0.2A=0.4A
故C正确，不符合题意。
3.如图，当开关S闭合时，电流表A1、A2的示数分别为1.8A和0.52A，则通过L1的电流是
A．0.8AB．0.16AC．0.52AD．1.28A
【答案】D
【解析】由图可知，开关S闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，根据并联电路电流特点可得，通过L1的电流是 I1=I-I2=1.8A-0.52A=1.28A
故D符合题意，ABC不符合题意。
4．（2023·湖南邵阳一模）如图所示，三表、、的示数分别为I1、I2、I3，根据电路，比较各电流表读数的大小（ ）
A．B．C．D．
【答案】B
【解析】由图可知，电路中的三个灯泡并联，测灯泡中的电流，测灯泡和中的电流，测总电流，根据并联电路电流的特点，三个电流的大小关系是
5．如图所示的电路，电源电压恒定不变，同时闭合开关S1和开关S2时，两灯都发光，则当断开开关S2时（ ）
A．电压表V示数变小，电流表A1示数变小 B．电压表V示数变大，灯L2亮度增强
C.电压表V示数不变，电流表A2示数也不变 D.电压表V示数不变，电流表A1示数变大
【答案】C
【解析】两开关均闭合时，两灯并联在电路中，电流表A1测的是干路中的电流，电流表A2测量通过L2的电流，电压表测量电源电压；断开S2后，只有L2的简单电路，电压表仍然测量电源电压，所以电压表的示数不变；电流表A2仍然测量通过L2的电流，因并联电路各支路互不影响，所以电流表A2的示数不变，电流表A1由测总电流变成只测L2中的电流，所以电流表A1示数减小；因为并联电路各用电器能够独立工作，互不影响，所以断开S2后，灯L2亮度不变，故C符合题意，ABD不符合题意。
故选C。
6．（2023·广西南宁模拟）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.2AB．0.3AC．0.5AD．0.4A
【答案】C
【解析】由图知，两灯泡并联，A1测L1支路的电流，电流表A2测L2支路的电流，电流表A测干路电流，因并联电路中干路电流等于各支路电流之和，所以电流表A的示数是
故ABD不符合题意，C符合题意。
7．（2023·山西太原一模）如图所示，关于A、B、C三点的电流方向和大小下列说法正确的是（ ）
A．由A到C，IA>IB>ICB．由C到A，IC>IB>IA
C．由A到C，IA=IB=ICD．由C到A，IA=IB=IC
【答案】D
【解析】根据电路图可知，灯泡L1、L2串联，所以电路中各处电流都相等，即 IA=IB=IC
电路中的电流方向是从电源正极流出经用电器回到负极，因而从电源正极流出经开关、C点、L2、L1、A回到负极。故D正确，ABC错误。
8．（2023·安徽蚌埠一模）在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（ ）
A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等
【答案】A
【解析】根据图示可知，该电路为并联电路；电流表A1串联在灯泡L1的支路上，则A1测量灯泡L1的电流；电流表A2串联在灯泡L2的支路上，则A2测量灯泡L2的电流；电流表A3串联在干路中，则A3测量干路的电流；并联电路中干路电流等于各支路电流之和，A3的示数等于A1、A2的示数之和；由于灯泡的规格不同，根据欧姆定律可知，通过两个灯泡的电流不同，所以A1、A2、A3的示数都是不相等的。
故选A。
9．图甲是李雪同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC。李雪没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是（ ）
A．IA＝0.9A IB＝0.2A IC＝1.1A B．IA＝0.9A IB＝1.1A IC＝0.2A
C．IA＝0.2A IB＝0.9A IC＝1.1A D．IA＝1.1A IB＝0.2A IC＝0.9A
【答案】C
【解析】由图可知，两灯是并联，A点在L1支路上，B点在L2支路上，C点在干路上。根据并联电路电流规律：干路电流等于各支路电流之和，可知C点电流是1.1A。因为两灯并联，所以两灯两端电压相等。又已知L1的电阻大于L2的电阻，所以由可知，L1的电流小于L2的电流，则A点电流是0.2A，B点电流是0.9A。故ABD错误，C正确。
故选C。
10．（2023·天津河东二模）小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A．电流表短路B．电流表正、负接线柱接反
C．电流表断路D．电流表接的量程选小了
【答案】D
【解析】由电流表可知，电流表的指针偏转角度太大，说明出现的问题是电流表接的量程选小了。
故选D。
11．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（ ）
A．2.2A，0.44A B．1.76A，0.44A C．0.44A，1.76AD．0.42A，2.2A
【答案】C
【解析】由图甲可知，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A选用的量程是0~3A，分度值为0.1A，所以电流表A的示数为2.2A，即干路电流为I总=2.2A；电流表A1选择的量程是0~0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；通过灯L2的电流大小为 I2=I总﹣I1=2.2A﹣0.44A=1.76A
12．（2021·广西南宁二模）下列电学实验操作中，正确的是（ ）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
【答案】A
【解析】A．电路连线时，为了保护电路，开关应断开，故A正确；
B．直接用导线将电源的正、负极连接，电源会被短路，故B错误；
C．测量用电器两端电压时，电压表应与被测用电器并联，故C错误；
D．电流应从电流表的“+”接线柱流进，从“﹣”接线柱流出，这样电流表的指针才能正常偏转，故D错误。
13．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）
A．若测量前指针在零刻线偏右，则测量结果比实际值偏大
B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联
D．电流表测的是通过灯L1的电流
【答案】A
【解析】A．若测量前指针在零刻线偏右，相当于在测量前电流表已有一定的示数，则使用这个电流表测量电流时，测量结果比实际值大，故A正确；
B．由图可知，电流表所选量程为0~0.6A，分度值为0.02A，由指针位置可知，此时电流表的示数为0.26A，故B错误；
C．由图可知，电路中有两条电流的路径，因此，两灯是并联的，故C错误；
D．由图可知，电流表测的是通过灯L2的电流，故D错误。
故选A。
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表有示数。下列关于电路的分析正确的是（ ）
A．灯L1与灯L2串联B．电流表测量电路总电流
C．只断开开关S1，灯L2正常发光D．电流表测量通过灯L1的电流
【答案】C
【解析】A．如图，灯L1与灯L2并联，故A错误；
B．电流表测量灯L2电流，故B错误；
C．只断开开关S1，另外一条支路的电压和电阻不变，灯L2正常发光，故C正确；
D．电流表测量灯L2电流，故D错误。
故选C。
15．（2023·广西南宁一模）用图示电路研究“串联电路中电流的特点”时，电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是（ ）
A．电流表自身的缘故B．灯泡L1和L2的规格不同
C．电流表在电路中的位置D．灯泡L2更靠近电源正极
【答案】A
【解析】由电路图可知，两灯和两电流表串联接入电路；根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零，故A符合题意，BCD不符合题意。
16．如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把L1从灯座上旋下来，则下列说法正确的是（ ）
A．电流表读数为0.1AB．电压表读数约为5V
C．电压表读数为0VD．电流表读数为0.4A
【答案】B
【解析】由图可知，两灯串联，电压表测L1两端的电压，电流表测电路中的电流，因电压表相当于开路，电流表相当于短路，将L1取下时，电路断开，电流表示数为0，此时电流表及灯泡L2相当于导线，电压表接到电源两端，测量电源电压，故电压表示数约为5V。故B正确，ACD错误。
故选B。
17．（2023秋·江苏泰州·九年级校考期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A C．0.24A，1.2AD．0.96A，0.24A
【答案】D
【解析】由电路图知道，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以，A1的量程为0～3A，分度值为0.1A，干路电流 I＝1.2A
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流 I2＝0.24A
所以，通过R1的电流 I1＝I﹣I2＝1.2A﹣0.24A＝0.96A
故D符合题意，ABC不符合题意。
18．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍D．断开S1后，灯泡L2变亮
【答案】C
【解析】A．图中将开关S1和S2闭合，电流有两条路径，分别流过两只灯泡，所以两灯泡是并联的，故A不符合题意；
B．图中两灯泡并联，电流表A1测干路的电流，电流表A2测通过灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，因为并联电路中干路电流等于各支路电流之和，又知道两灯泡规格相同，通过每一条支路的电流相等，所以电流表A1的示数是A2的两倍，故C符合题意；
D．图中两灯泡并联，开关S1在干路中，控制整个电路，断开S1后，灯泡L2将熄灭，故D不符合题意。
故选C。
19．（2023·山东泰安中考真题）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B． C． D．
【答案】D
【解析】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
20．如图电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．断开开关S2两表示数相同
【答案】D
【解析】AB．由图可知，小灯泡L1和L2并联，开关S1串联在L1的支路中，开关S2串联在干路中，电流表A1串联在干路中，测通过小灯泡L1和L2的总电流，电流表A2串联在小灯泡L1所在支路中，测通过L1的电流，根据并联电路电流规律可知，电流表A2的示数比A1的小，故AB错误；
C．当灯L1被短路时，整个电路短路，L2不能正常发光，故C错误；
D．断开开关S2，则整个电路断路，两电流表示数都为0，示数相同，故D正确。
故选D。
21．（2023·湖北武汉模拟）在图所示的电路中，电源电压保持不变，先闭合开关S1，当再用S2时，关于灯泡L1的亮度及电流表读数变化的特况是（ ）
A．L1亮度不变，电流表示数变大B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小
【答案】A
【解析】由图可知，开关S1闭合时，为L1的基本电路，电流表测量L1中的电流；当再闭合开关S2时，两灯泡并联；由欧姆定律可知通过灯L1的电流不变，灯L1的亮度不变；但由于电流表测量干路中的电流，因此电流表示数变大。
故选A。
22．（2023·四川成都二模）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为（ ）
A．0.3A，0.2AB．1.5A，0.3AC．1.5A，1.2AD．1.5A，1.5A
【答案】C
【解析】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流；因为并联电路中干路电流等于各支路电流之和，所以电流表A2的示数大于电流表A1的示数，图中的两个电流表的指针在同一个位置，所以，干路上的电流表A2的量程为0～3A，分度值为0.1A，其示数为1.5A，即干路电流为 I=1.5A
L1支路上的电流表A1的量程为0～0.6A，分度值为0.02A，其示数为0.3A，即通过L1的电流为 I1=0.3A
根据并联电路的电流特点可得，通过灯L2的电流 I2=I-I1=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
23.（2023·四川成都二模）图甲是由小灯泡、组成的并联电路，各元件均正确连接，已知闭合开关S后，通过的电流为0.4A，电流表的示数如图乙所示，下列判断正确的是（）
A．电流表量程未知无法读数B．通过的电流一定为0.6A
C．通过的电流可能为0.2AD．图中干路电流可能为0.2A
【答案】B
【解析】由图甲知，两灯并联，电流表测干路电流。通过L1的电流为0.4A，据并联电路的电流特点知，电流表的示数比0.4A大，故电流表使用的是大量程，分度值为0.1A，示数为1A。则通过L2的电流 I2=I-I1=1A-0.4A=0.6A
故ACD错误，B正确。
24．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
【答案】C
【解析】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A1、小灯泡L1、电流表A、开关S回到电源负极，一条经过小灯泡L2、电流表A、开关S回到电源负极，故可知L1与L2并联，开关S控制干路，电流表A1测流过L1的电流，电流表A测干路电流，故AB错误；
CD．由题意可知，干路电流为I=0.5A，流过L1的电流为I1=0.3A，故由并联电路的电流规律可得，流过L2的电流为 I2=I-I1=0.5A-0.3A=0.2A
故C正确，D错误。
25．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
【答案】B
【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2，测L2支路的电流，则干路电流I=0.9A，通过L2的电流I2=0.5A，因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流 I1=I-I2=0.9A-0.5A=0.4A
故ACD错误，B正确。
26．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数0.6A，则（ ）
A．两灯是串联连接的B．流过L1的电流是0.5A
C．流过L2的电流是0.6AD．干路电流是1.1A
【答案】B
【解析】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据电流表A1所接量程和指针位置可知电流表A1的示数，即通过L1的电流；
A．由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，故A错误。
BD．由分析知，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路为0.6A，由图乙可知，电流表A1所接量程为0～0.6A，分度值为0.02A，示数，即L1的电流为0.5A，故B正确，D错误；
C．由并联电路电流规律可知通过灯L2的电流
故C错误。
27．（2023·广西模拟）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均如图乙所示。则下列说法错误的是（ ）
A．电流表A2的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣”“3”接线柱 D．通过灯泡L1的电流为1.5A
【答案】D
【解析】ABC．由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路L2的电流，并联电路中干路电流等于各支路电流之和，所以干路电流大于支路电流，A1测量干路电流，故电流表A1一定连接“﹣”“3”接线柱，A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为
故ABC正确，不符合题意；
D．由乙图可知电流表A1的示数是1.5A，即干路电流为I=1.5A，由并联电路电流的规律可得，通过灯L1的电流
故D错误，符合题意。
28．（2023·山西太原一模）如图所示，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A1、A2、A3的读数，则下列说法中正确的是（ ）
A．I1＝0.3AB．I2＝0.2AC．I3＝0.6AD．I1＝0.6A
【答案】D
【解析】电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
，，
故ABC错误，D正确。
29．某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（ ）
A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
【答案】B
【解析】A．在干路上串联一个滑动变阻器，移动滑片时，滑动变阻器接入电路的电阻发生了改变，电路中的电流会发生改变，可以同时改变A、B、C三处电流，故A正确，不符合题意；
B．为使实验结论更可靠，应选用规格不相同的灯泡进行多次实验，故B错误，符合题意；
C．若开关闭合前观察到电流表如图乙所示，指针没有指在零刻度线上，这时需要对电流表调零，故C正确，不符合题意；
D．若开关闭合后观察到电流表如图乙所示，电流表中有电流，指针反方向偏转，说明电流表的正、负接线柱接反了，故D正确，不符合题意。
故选B。
30．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（ ）
A．只闭合S1时，两灯都亮，且两个电流表均有示数
B．先闭合S1再闭合S2时，A2示数会变大
C．两个开关都闭合时，若L1短路，L2依然能够发光
D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
【答案】B
【解析】A．根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中，所以A2有示数、A1无示数，故A错误；
B．再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A2示数变大，故B正确；
C．两个开关都闭合时，若L1短路，则电源短路，所以L2不能发光，故C错误；
D．两个开关都闭合时，若L2断路，则电流表A1断路，无示数；电流表A2测量电路中的电流，有示数，所以两个电流表示数不相等，故D错误。
故选B。
【同步练习】
一、选择题
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
2．（2023·山东青岛一模）利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关S1或S2，电流表示数均为0.2A。下列说法错误的是（ ）
A．通过灯泡L1的电流为0.2AB．通过灯泡L2的电流为0.4A
C．两个开关都闭合时，电流表示数为0.4AD．实验中采用的是同型号的两个灯泡
3.如图，当开关S闭合时，电流表A1、A2的示数分别为1.8A和0.52A，则通过L1的电流是
A．0.8AB．0.16AC．0.52AD．1.28A
4．（2023·湖南邵阳一模）如图所示，三表、、的示数分别为I1、I2、I3，根据电路，比较各电流表读数的大小（ ）
A．B．C．D．
5．如图所示的电路，电源电压恒定不变，同时闭合开关S1和开关S2时，两灯都发光，则当断开开关S2时（ ）
A．电压表V示数变小，电流表A1示数变小 B．电压表V示数变大，灯L2亮度增强
C.电压表V示数不变，电流表A2示数也不变 D.电压表V示数不变，电流表A1示数变大
6．（2023·广西南宁模拟）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.2AB．0.3AC．0.5AD．0.4A
7．（2023·山西太原一模）如图所示，关于A、B、C三点的电流方向和大小下列说法正确的是（ ）
A．由A到C，IA>IB>ICB．由C到A，IC>IB>IA
C．由A到C，IA=IB=ICD．由C到A，IA=IB=IC
8．（2023·安徽蚌埠一模）在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（ ）
A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等
9．图甲是李雪同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC。李雪没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是（ ）
A．IA＝0.9A IB＝0.2A IC＝1.1A B．IA＝0.9A IB＝1.1A IC＝0.2A
C．IA＝0.2A IB＝0.9A IC＝1.1A D．IA＝1.1A IB＝0.2A IC＝0.9A
10．（2023·天津河东二模）小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A．电流表短路B．电流表正、负接线柱接反
C．电流表断路D．电流表接的量程选小了
11．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（ ）
A．2.2A，0.44A B．1.76A，0.44A C．0.44A，1.76AD．0.42A，2.2A
12．（2021·广西南宁二模）下列电学实验操作中，正确的是（ ）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
13．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）
A．若测量前指针在零刻线偏右，则测量结果比实际值偏大 B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联 D．电流表测的是通过灯L1的电流
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表有示数。下列关于电路的分析正确的是（ ）
A．灯L1与灯L2串联B．电流表测量电路总电流
C．只断开开关S1，灯L2正常发光D．电流表测量通过灯L1的电流
15．（2023·广西南宁一模）用图示电路研究“串联电路中电流的特点”时，电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是（ ）
A．电流表自身的缘故B．灯泡L1和L2的规格不同
C．电流表在电路中的位置D．灯泡L2更靠近电源正极
16．如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把L1从灯座上旋下来，则下列说法正确的是（ ）
A．电流表读数为0.1AB．电压表读数约为5V
C．电压表读数为0VD．电流表读数为0.4A
17．（2023秋·江苏泰州·九年级校考期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A C．0.24A，1.2AD．0.96A，0.24A
18．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍D．断开S1后，灯泡L2变亮
19．（2023·山东泰安中考真题）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B． C． D．
20．如图电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．断开开关S2两表示数相同
21．（2023·湖北武汉模拟）在图所示的电路中，电源电压保持不变，先闭合开关S1，当再用S2时，关于灯泡L1的亮度及电流表读数变化的特况是（ ）
A．L1亮度不变，电流表示数变大B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小
22．（2023·四川成都二模）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为（ ）
A．0.3A，0.2AB．1.5A，0.3AC．1.5A，1.2AD．1.5A，1.5A
23.（2023·四川成都二模）图甲是由小灯泡、组成的并联电路，各元件均正确连接，已知闭合开关S后，通过的电流为0.4A，电流表的示数如图乙所示，下列判断正确的是（）
A．电流表量程未知无法读数B．通过的电流一定为0.6A
C．通过的电流可能为0.2AD．图中干路电流可能为0.2A
24．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
25．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
26．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数0.6A，则（ ）
A．两灯是串联连接的B．流过L1的电流是0.5A
C．流过L2的电流是0.6AD．干路电流是1.1A
27．（2023·广西模拟）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均如图乙所示。则下列说法错误的是（ ）
A．电流表A2的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣”“3”接线柱 D．通过灯泡L1的电流为1.5A
28．（2023·山西太原一模）如图所示，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A1、A2、A3的读数，则下列说法中正确的是（ ）
A．I1＝0.3AB．I2＝0.2AC．I3＝0.6AD．I1＝0.6A
29．某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（ ）
A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
30．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（ ）
A．只闭合S1时，两灯都亮，且两个电流表均有示数
B．先闭合S1再闭合S2时，A2示数会变大
C．两个开关都闭合时，若L1短路，L2依然能够发光
D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
浙教版八年级上册第四章第二节
电流的测量
【同步练习-解析】
一、选择题
1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L1电流的电路是（ ）
A． B． C． D．
【答案】C
【解析】A．由图可知，电流表与L1串联，但电流表的正负接线柱接反了，不能测出L1的电流，故A不符合题意；
B．由图可知，灯泡L1、L2并联，电流表测量的是干路电流，故B不符合题意；
C．由图可知，电流表与L1串联，且正负接线柱连接正确，能够直接测出灯L1电流，故C符合题意；
D．由图可知，电压表与L1串联，不能测出L1的电流，故D不符合题意。
故选C。
2．（2023·山东青岛一模）利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关S1或S2，电流表示数均为0.2A。下列说法错误的是（ ）
A．通过灯泡L1的电流为0.2AB．通过灯泡L2的电流为0.4A
C．两个开关都闭合时，电流表示数为0.4AD．实验中采用的是同型号的两个灯泡
【答案】B
【解析】ABD．由图可知，该电路为并联电路，单独闭合开关S1，电流表测量灯泡L1的电流，单独闭合开关S2，电流表测量灯泡L2的电流，电流表示数均为0.2A，两灯泡型号相同；故AD正确，不符合题意；故B错误，符合题意；
C．两个开关都闭合时，根据并联电路中干路电流等于各支路电流之和，可知，总电流为
I=I1+I2=0.2A+0.2A=0.4A
故C正确，不符合题意。
3.如图，当开关S闭合时，电流表A1、A2的示数分别为1.8A和0.52A，则通过L1的电流是
A．0.8AB．0.16AC．0.52AD．1.28A
【答案】D
【解析】由图可知，开关S闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，根据并联电路电流特点可得，通过L1的电流是 I1=I-I2=1.8A-0.52A=1.28A
故D符合题意，ABC不符合题意。
4．（2023·湖南邵阳一模）如图所示，三表、、的示数分别为I1、I2、I3，根据电路，比较各电流表读数的大小（ ）
A．B．C．D．
【答案】B
【解析】由图可知，电路中的三个灯泡并联，测灯泡中的电流，测灯泡和中的电流，测总电流，根据并联电路电流的特点，三个电流的大小关系是
5．如图所示的电路，电源电压恒定不变，同时闭合开关S1和开关S2时，两灯都发光，则当断开开关S2时（ ）
A．电压表V示数变小，电流表A1示数变小 B．电压表V示数变大，灯L2亮度增强
C.电压表V示数不变，电流表A2示数也不变 D.电压表V示数不变，电流表A1示数变大
【答案】C
【解析】两开关均闭合时，两灯并联在电路中，电流表A1测的是干路中的电流，电流表A2测量通过L2的电流，电压表测量电源电压；断开S2后，只有L2的简单电路，电压表仍然测量电源电压，所以电压表的示数不变；电流表A2仍然测量通过L2的电流，因并联电路各支路互不影响，所以电流表A2的示数不变，电流表A1由测总电流变成只测L2中的电流，所以电流表A1示数减小；因为并联电路各用电器能够独立工作，互不影响，所以断开S2后，灯L2亮度不变，故C符合题意，ABD不符合题意。
故选C。
6．（2023·广西南宁模拟）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.2A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.2AB．0.3AC．0.5AD．0.4A
【答案】C
【解析】由图知，两灯泡并联，A1测L1支路的电流，电流表A2测L2支路的电流，电流表A测干路电流，因并联电路中干路电流等于各支路电流之和，所以电流表A的示数是
故ABD不符合题意，C符合题意。
7．（2023·山西太原一模）如图所示，关于A、B、C三点的电流方向和大小下列说法正确的是（ ）
A．由A到C，IA>IB>ICB．由C到A，IC>IB>IA
C．由A到C，IA=IB=ICD．由C到A，IA=IB=IC
【答案】D
【解析】根据电路图可知，灯泡L1、L2串联，所以电路中各处电流都相等，即 IA=IB=IC
电路中的电流方向是从电源正极流出经用电器回到负极，因而从电源正极流出经开关、C点、L2、L1、A回到负极。故D正确，ABC错误。
8．（2023·安徽蚌埠一模）在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（ ）
A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等
【答案】A
【解析】根据图示可知，该电路为并联电路；电流表A1串联在灯泡L1的支路上，则A1测量灯泡L1的电流；电流表A2串联在灯泡L2的支路上，则A2测量灯泡L2的电流；电流表A3串联在干路中，则A3测量干路的电流；并联电路中干路电流等于各支路电流之和，A3的示数等于A1、A2的示数之和；由于灯泡的规格不同，根据欧姆定律可知，通过两个灯泡的电流不同，所以A1、A2、A3的示数都是不相等的。
故选A。
9．图甲是李雪同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC。李雪没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中三处电流均正确的是（ ）
A．IA＝0.9A IB＝0.2A IC＝1.1A B．IA＝0.9A IB＝1.1A IC＝0.2A
C．IA＝0.2A IB＝0.9A IC＝1.1A D．IA＝1.1A IB＝0.2A IC＝0.9A
【答案】C
【解析】由图可知，两灯是并联，A点在L1支路上，B点在L2支路上，C点在干路上。根据并联电路电流规律：干路电流等于各支路电流之和，可知C点电流是1.1A。因为两灯并联，所以两灯两端电压相等。又已知L1的电阻大于L2的电阻，所以由可知，L1的电流小于L2的电流，则A点电流是0.2A，B点电流是0.9A。故ABD错误，C正确。
故选C。
10．（2023·天津河东二模）小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（ ）
A．电流表短路B．电流表正、负接线柱接反
C．电流表断路D．电流表接的量程选小了
【答案】D
【解析】由电流表可知，电流表的指针偏转角度太大，说明出现的问题是电流表接的量程选小了。
故选D。
11．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（ ）
A．2.2A，0.44A B．1.76A，0.44A C．0.44A，1.76AD．0.42A，2.2A
【答案】C
【解析】由图甲可知，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A选用的量程是0~3A，分度值为0.1A，所以电流表A的示数为2.2A，即干路电流为I总=2.2A；电流表A1选择的量程是0~0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；通过灯L2的电流大小为 I2=I总﹣I1=2.2A﹣0.44A=1.76A
12．（2021·广西南宁二模）下列电学实验操作中，正确的是（ ）
A．连接电路时，开关处于断开状态
B．直接用导线将电源的正、负极连接
C．测量用电器两端电压时，电压表应与被测用电器串联
D．电流从电流表的“﹣”接线柱流进，从“+”接线柱流出
【答案】A
【解析】A．电路连线时，为了保护电路，开关应断开，故A正确；
B．直接用导线将电源的正、负极连接，电源会被短路，故B错误；
C．测量用电器两端电压时，电压表应与被测用电器并联，故C错误；
D．电流应从电流表的“+”接线柱流进，从“﹣”接线柱流出，这样电流表的指针才能正常偏转，故D错误。
13．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（ ）
A．若测量前指针在零刻线偏右，则测量结果比实际值偏大
B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联
D．电流表测的是通过灯L1的电流
【答案】A
【解析】A．若测量前指针在零刻线偏右，相当于在测量前电流表已有一定的示数，则使用这个电流表测量电流时，测量结果比实际值大，故A正确；
B．由图可知，电流表所选量程为0~0.6A，分度值为0.02A，由指针位置可知，此时电流表的示数为0.26A，故B错误；
C．由图可知，电路中有两条电流的路径，因此，两灯是并联的，故C错误；
D．由图可知，电流表测的是通过灯L2的电流，故D错误。
故选A。
14．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表有示数。下列关于电路的分析正确的是（ ）
A．灯L1与灯L2串联B．电流表测量电路总电流
C．只断开开关S1，灯L2正常发光D．电流表测量通过灯L1的电流
【答案】C
【解析】A．如图，灯L1与灯L2并联，故A错误；
B．电流表测量灯L2电流，故B错误；
C．只断开开关S1，另外一条支路的电压和电阻不变，灯L2正常发光，故C正确；
D．电流表测量灯L2电流，故D错误。
故选C。
15．（2023·广西南宁一模）用图示电路研究“串联电路中电流的特点”时，电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是（ ）
A．电流表自身的缘故B．灯泡L1和L2的规格不同
C．电流表在电路中的位置D．灯泡L2更靠近电源正极
【答案】A
【解析】由电路图可知，两灯和两电流表串联接入电路；根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表A1和A2的示数分别为0.16A和0.18A，造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零，故A符合题意，BCD不符合题意。
16．如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，把L1从灯座上旋下来，则下列说法正确的是（ ）
A．电流表读数为0.1AB．电压表读数约为5V
C．电压表读数为0VD．电流表读数为0.4A
【答案】B
【解析】由图可知，两灯串联，电压表测L1两端的电压，电流表测电路中的电流，因电压表相当于开路，电流表相当于短路，将L1取下时，电路断开，电流表示数为0，此时电流表及灯泡L2相当于导线，电压表接到电源两端，测量电源电压，故电压表示数约为5V。故B正确，ACD错误。
故选B。
17．（2023秋·江苏泰州·九年级校考期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A C．0.24A，1.2AD．0.96A，0.24A
【答案】D
【解析】由电路图知道，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以，A1的量程为0～3A，分度值为0.1A，干路电流 I＝1.2A
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流 I2＝0.24A
所以，通过R1的电流 I1＝I﹣I2＝1.2A﹣0.24A＝0.96A
故D符合题意，ABC不符合题意。
18．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍D．断开S1后，灯泡L2变亮
【答案】C
【解析】A．图中将开关S1和S2闭合，电流有两条路径，分别流过两只灯泡，所以两灯泡是并联的，故A不符合题意；
B．图中两灯泡并联，电流表A1测干路的电流，电流表A2测通过灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，因为并联电路中干路电流等于各支路电流之和，又知道两灯泡规格相同，通过每一条支路的电流相等，所以电流表A1的示数是A2的两倍，故C符合题意；
D．图中两灯泡并联，开关S1在干路中，控制整个电路，断开S1后，灯泡L2将熄灭，故D不符合题意。
故选C。
19．（2023·山东泰安中考真题）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B． C． D．
【答案】D
【解析】A．图中电流表与灯泡L2并联，开关闭合时，灯泡L2短路，电路连接错误，故A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联联，开关闭合时，电流表测量灯泡L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表在干路中，电流表测量干路电流，故C不符合题意；
D．图中电流表、灯泡L2、灯泡L1串联，电流表能测量灯泡L2电流，故D符合题意。
故选D。
20．如图电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．断开开关S2两表示数相同
【答案】D
【解析】AB．由图可知，小灯泡L1和L2并联，开关S1串联在L1的支路中，开关S2串联在干路中，电流表A1串联在干路中，测通过小灯泡L1和L2的总电流，电流表A2串联在小灯泡L1所在支路中，测通过L1的电流，根据并联电路电流规律可知，电流表A2的示数比A1的小，故AB错误；
C．当灯L1被短路时，整个电路短路，L2不能正常发光，故C错误；
D．断开开关S2，则整个电路断路，两电流表示数都为0，示数相同，故D正确。
故选D。
21．（2023·湖北武汉模拟）在图所示的电路中，电源电压保持不变，先闭合开关S1，当再用S2时，关于灯泡L1的亮度及电流表读数变化的特况是（ ）
A．L1亮度不变，电流表示数变大B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小
【答案】A
【解析】由图可知，开关S1闭合时，为L1的基本电路，电流表测量L1中的电流；当再闭合开关S2时，两灯泡并联；由欧姆定律可知通过灯L1的电流不变，灯L1的亮度不变；但由于电流表测量干路中的电流，因此电流表示数变大。
故选A。
22．（2023·四川成都二模）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过干路和灯泡L2的电流分别为（ ）
A．0.3A，0.2AB．1.5A，0.3AC．1.5A，1.2AD．1.5A，1.5A
【答案】C
【解析】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流；因为并联电路中干路电流等于各支路电流之和，所以电流表A2的示数大于电流表A1的示数，图中的两个电流表的指针在同一个位置，所以，干路上的电流表A2的量程为0～3A，分度值为0.1A，其示数为1.5A，即干路电流为 I=1.5A
L1支路上的电流表A1的量程为0～0.6A，分度值为0.02A，其示数为0.3A，即通过L1的电流为 I1=0.3A
根据并联电路的电流特点可得，通过灯L2的电流 I2=I-I1=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
23.（2023·四川成都二模）图甲是由小灯泡、组成的并联电路，各元件均正确连接，已知闭合开关S后，通过的电流为0.4A，电流表的示数如图乙所示，下列判断正确的是（）
A．电流表量程未知无法读数B．通过的电流一定为0.6A
C．通过的电流可能为0.2AD．图中干路电流可能为0.2A
【答案】B
【解析】由图甲知，两灯并联，电流表测干路电流。通过L1的电流为0.4A，据并联电路的电流特点知，电流表的示数比0.4A大，故电流表使用的是大量程，分度值为0.1A，示数为1A。则通过L2的电流 I2=I-I1=1A-0.4A=0.6A
故ACD错误，B正确。
24．（2023·湖北鄂州中考真题）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联 B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A D．L1、L2的电流分别是0.5A、0.3A
【答案】C
【解析】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A1、小灯泡L1、电流表A、开关S回到电源负极，一条经过小灯泡L2、电流表A、开关S回到电源负极，故可知L1与L2并联，开关S控制干路，电流表A1测流过L1的电流，电流表A测干路电流，故AB错误；
CD．由题意可知，干路电流为I=0.5A，流过L1的电流为I1=0.3A，故由并联电路的电流规律可得，流过L2的电流为 I2=I-I1=0.5A-0.3A=0.2A
故C正确，D错误。
25．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（ ）
A．0.5AB．0.4AC．0.9AD．1.4A
【答案】B
【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2，测L2支路的电流，则干路电流I=0.9A，通过L2的电流I2=0.5A，因为并联电路中干路电流等于各支路电流之和，所以通过L1的电流 I1=I-I2=0.9A-0.5A=0.4A
故ACD错误，B正确。
26．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数0.6A，则（ ）
A．两灯是串联连接的B．流过L1的电流是0.5A
C．流过L2的电流是0.6AD．干路电流是1.1A
【答案】B
【解析】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据电流表A1所接量程和指针位置可知电流表A1的示数，即通过L1的电流；
A．由电路图可知，电流从电源正极流出经电流表A2后分成两支，一支通过L2，另一支通过A1、L1，经开关回到电源负极，所以两灯是并联的，故A错误。
BD．由分析知，电流表A1测L1支路的电流，电流表A2测干路电流，所以干路为0.6A，由图乙可知，电流表A1所接量程为0～0.6A，分度值为0.02A，示数，即L1的电流为0.5A，故B正确，D错误；
C．由并联电路电流规律可知通过灯L2的电流
故C错误。
27．（2023·广西模拟）如图甲所示电路，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均如图乙所示。则下列说法错误的是（ ）
A．电流表A2的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣”“3”接线柱 D．通过灯泡L1的电流为1.5A
【答案】D
【解析】ABC．由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路L2的电流，并联电路中干路电流等于各支路电流之和，所以干路电流大于支路电流，A1测量干路电流，故电流表A1一定连接“﹣”“3”接线柱，A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为
故ABC正确，不符合题意；
D．由乙图可知电流表A1的示数是1.5A，即干路电流为I=1.5A，由并联电路电流的规律可得，通过灯L1的电流
故D错误，符合题意。
28．（2023·山西太原一模）如图所示，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A1、A2、A3的读数，则下列说法中正确的是（ ）
A．I1＝0.3AB．I2＝0.2AC．I3＝0.6AD．I1＝0.6A
【答案】D
【解析】电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
，，
故ABC错误，D正确。
29．某实验小组探究并联电路中的电流关系，分别在A、B、C三处接入电流表，如图所示，下列说法不正确的是（ ）
A．为了同时改变A、B、C三处电流，应在干路上串联一个滑动变阻器
B．为使实验结论更可靠，应选用规格相同的灯泡进行多次实验
C．若开关闭合前观察到电流表如图乙所示，是因为电流表没有调零
D．若开关闭合后观察到电流表如图乙所示，是因为正负接线柱接反
【答案】B
【解析】A．在干路上串联一个滑动变阻器，移动滑片时，滑动变阻器接入电路的电阻发生了改变，电路中的电流会发生改变，可以同时改变A、B、C三处电流，故A正确，不符合题意；
B．为使实验结论更可靠，应选用规格不相同的灯泡进行多次实验，故B错误，符合题意；
C．若开关闭合前观察到电流表如图乙所示，指针没有指在零刻度线上，这时需要对电流表调零，故C正确，不符合题意；
D．若开关闭合后观察到电流表如图乙所示，电流表中有电流，指针反方向偏转，说明电流表的正、负接线柱接反了，故D正确，不符合题意。
故选B。
30．如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是（ ）
A．只闭合S1时，两灯都亮，且两个电流表均有示数
B．先闭合S1再闭合S2时，A2示数会变大
C．两个开关都闭合时，若L1短路，L2依然能够发光
D．两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
【答案】B
【解析】A．根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中，所以A2有示数、A1无示数，故A错误；
B．再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A2示数变大，故B正确；
C．两个开关都闭合时，若L1短路，则电源短路，所以L2不能发光，故C错误；
D．两个开关都闭合时，若L2断路，则电流表A1断路，无示数；电流表A2测量电路中的电流，有示数，所以两个电流表示数不相等，故D错误。
故选B。
相关试卷
浙教版（2024）八年级上册第4节 变阻器当堂达标检测题： 这是一份浙教版（2024）八年级上册<a href="/kx/tb_c5710_t7/?tag_id=28" target="_blank">第4节 变阻器当堂达标检测题</a>，共25页。
浙教版（2024）八年级上册第2节 气温课后测评： 这是一份浙教版（2024）八年级上册<a href="/kx/tb_c92810_t7/?tag_id=28" target="_blank">第2节 气温课后测评</a>，共14页。
浙教版（2024）八年级上册第2节 气温课后练习题： 这是一份浙教版（2024）八年级上册<a href="/kx/tb_c92810_t7/?tag_id=28" target="_blank">第2节 气温课后练习题</a>，共14页。
