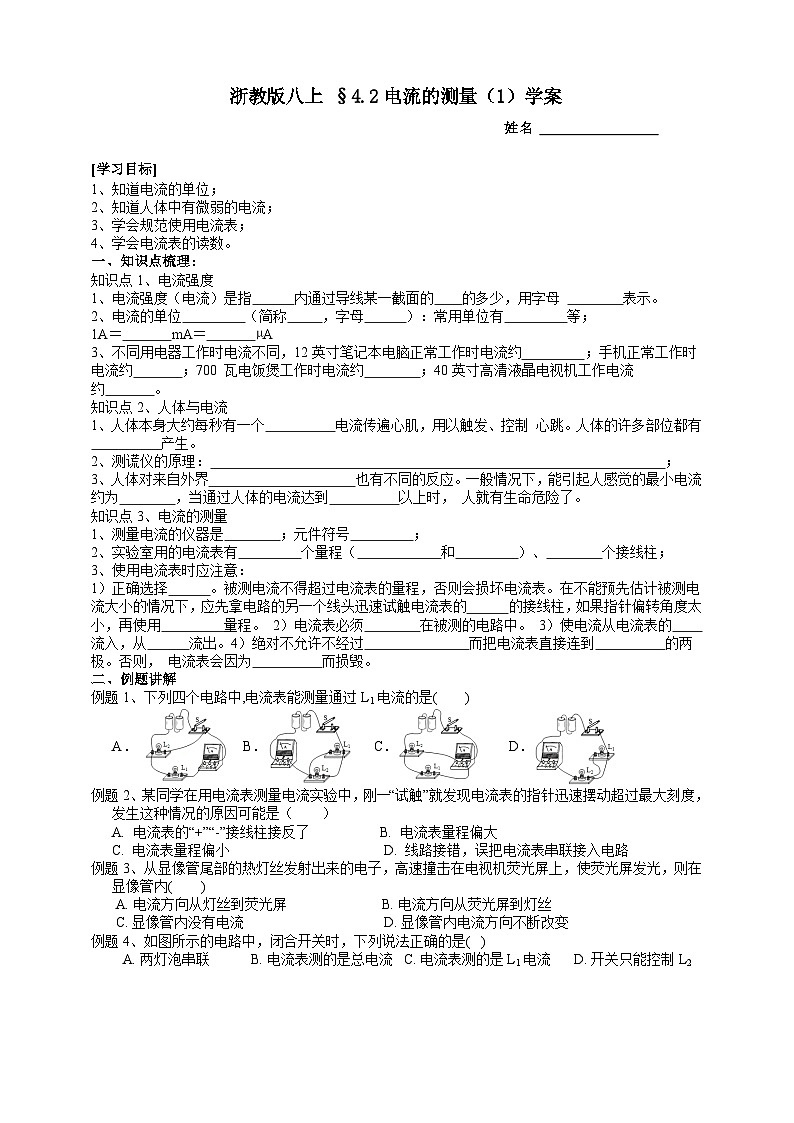

 浙教版八上 §4.2电流的测量（1）学案
姓名

[学习目标]
1、知道电流的单位；
2、知道人体中有微弱的电流；
3、学会规范使用电流表；
4、学会电流表的读数。
一、知识点梳理：
知识点1、电流强度
1、电流强度（电流）是指 内通过导线某一截面的 的多少，用字母 表示。
2、电流的单位 （简称 ，字母 ）：常用单位有 等；
1A＝ mA＝ µA
3、不同用电器工作时电流不同，12英寸笔记本电脑正常工作时电流约 ；手机正常工作时电流约 ；700 瓦电饭煲工作时电流约 ；40英寸高清液晶电视机工作电流约 。
知识点2、人体与电流
1、人体本身大约每秒有一个 电流传遍心肌，用以触发、控制 心跳。人体的许多部位都有
产生。
2、测谎仪的原理： ；
3、人体对来自外界 也有不同的反应。一般情况下，能引起人感觉的最小电流约为 ，当通过人体的电流达到 以上时， 人就有生命危险了。
知识点3、电流的测量
1、测量电流的仪器是 ；元件符号 ；
2、实验室用的电流表有 个量程（ 和 ）、 个接线柱；
3、使用电流表时应注意：
1）正确选择 。被测电流不得超过电流表的量程，否则会损坏电流表。在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表的 的接线柱，如果指针偏转角度太小，再使用 量程。 2）电流表必须 在被测的电路中。 3）使电流从电流表的 流入，从 流出。4）绝对不允许不经过 而把电流表直接连到 的两极。否则， 电流表会因为 而损毁。
二、例题讲解
例题1、下列四个电路中,电流表能测量通过L1电流的是(　　)
A． B． C． D．
例题2、某同学在用电流表测量电流实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是（　　）
A. 电流表的“+”“-”接线柱接反了 B. 电流表量程偏大
C. 电流表量程偏小 D. 线路接错，误把电流表串联接入电路
例题3、从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内(　　)
 A. 电流方向从灯丝到荧光屏  B. 电流方向从荧光屏到灯丝
 C. 显像管内没有电流 D. 显像管内电流方向不断改变
例题4、如图所示的电路中，闭合开关时，下列说法正确的是(   )
A. 两灯泡串联           B. 电流表测的是总电流   C. 电流表测的是L1电流      D. 开关只能控制L2

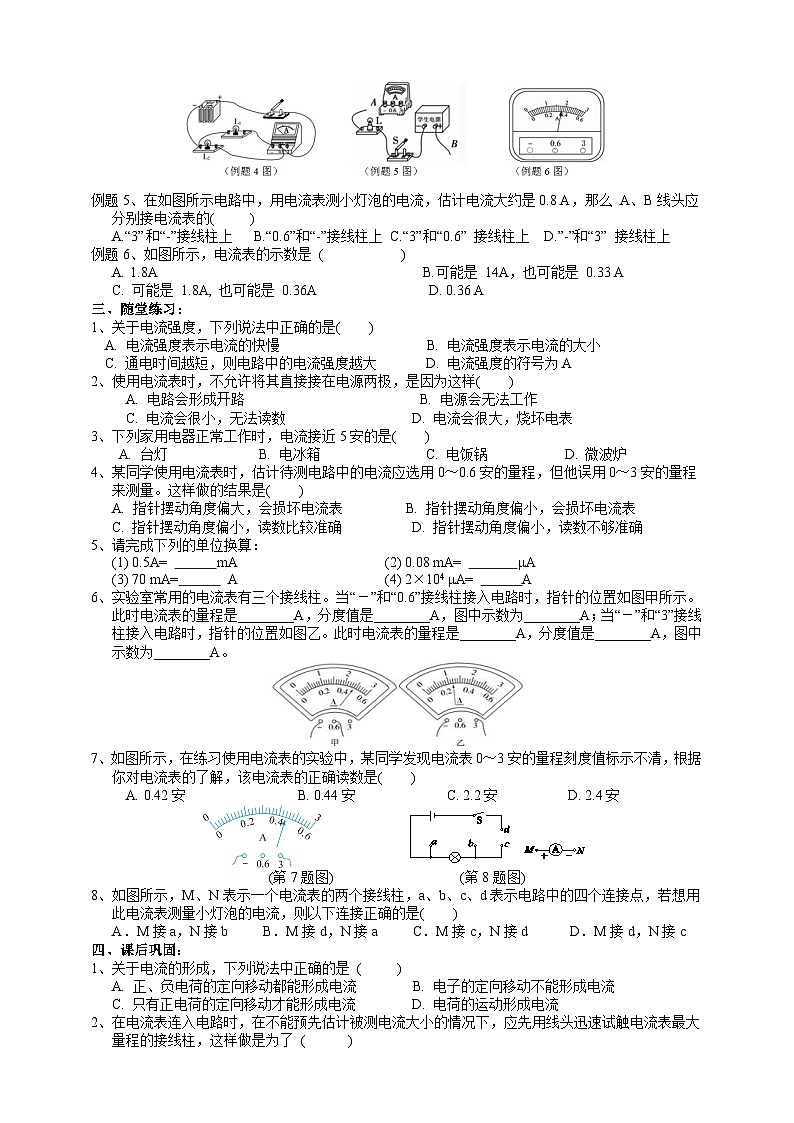

例题5、在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么 A、B线头应分别接电流表的( )
A.“3”和“-”接线柱上 B.“0.6”和“-”接线柱上 C.“3”和“0.6” 接线柱上 D.”-”和“3” 接线柱上
例题6、如图所示，电流表的示数是 ( )
A. 1.8A B.可能是 14A，也可能是 0.33 A
C. 可能是 1.8A, 也可能是 0.36A D. 0.36 A
三、随堂练习：
1、关于电流强度，下列说法中正确的是(　　)
A. 电流强度表示电流的快慢 B. 电流强度表示电流的大小
C. 通电时间越短，则电路中的电流强度越大 D. 电流强度的符号为A
2、使用电流表时，不允许将其直接接在电源两极，是因为这样(　　)
A. 电路会形成开路 B. 电源会无法工作
C. 电流会很小，无法读数 D. 电流会很大，烧坏电表
3、下列家用电器正常工作时，电流接近5安的是(　　)
A. 台灯　 B. 电冰箱 C. 电饭锅　 D. 微波炉
4、某同学使用电流表时，估计待测电路中的电流应选用0～0.6安的量程，但他误用0～3安的量程来测量。这样做的结果是(　　)
A. 指针摆动角度偏大，会损坏电流表 B. 指针摆动角度偏小，会损坏电流表
C. 指针摆动角度偏小，读数比较准确 D. 指针摆动角度偏小，读数不够准确
5、请完成下列的单位换算：
(1) 0.5A= mA (2) 0.08 mA= μA
(3) 70 mA= A (4) 2×104 μA= A
6、实验室常用的电流表有三个接线柱。当“－”和“0.6”接线柱接入电路时，指针的位置如图甲所示。此时电流表的量程是________A，分度值是________A，图中示数为________A；当“－”和“3”接线柱接入电路时，指针的位置如图乙。此时电流表的量程是________A，分度值是________A，图中示数为________A。

7、如图所示，在练习使用电流表的实验中，某同学发现电流表0～3安的量程刻度值标示不清，根据你对电流表的了解，该电流表的正确读数是(　　)
A. 0.42安　 B. 0.44安 C. 2.2安　 D. 2.4安

(第7题图) (第8题图)
8、如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是(　　)
A．M接a，N接b B．M接d，N接a C．M接c，N接d D．M接d，N接c
四、课后巩固：
1、关于电流的形成，下列说法中正确的是 ( )
A. 正、负电荷的定向移动都能形成电流 B. 电子的定向移动不能形成电流
C. 只有正电荷的定向移动才能形成电流 D. 电荷的运动形成电流
2、在电流表连入电路时，在不能预先估计被测电流大小的情况下，应先用线头迅速试触电流表最大量程的接线柱，这样做是为了 ( )
A.看有无电流 B.看电流表的灵敏度 C.检查电路的连接是否正确 D.选择合适的量程
3、如图甲和乙分别是连入某电路的电流表的指针位置，下列读数正确的是 ( )

A.1.6 A 1.5A B.1.6A 0.3A C.0.26 A 1.5A D.1.52 A 0.3A
4、在使用电流表的规则中，以下说法错误的是 ( )
A.必须使电流从“+ ”接线柱流进,从“-”接线柱流出 B .电流表要串联在电路中
C.被测电流不能超过电流表的量程 D.可以把电流表直接连接到电源两极上
5、一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是(　　)
A. 两接线柱相碰，电流表被短路 B. 电路中某处断开了
C. 电流表正、负接线柱接反了 D. 电流表的量程远远大于被测电流
6、关于电流，下列说法中正确的是(　　)
A. 通过导线横截面的电荷量越多，电流越大 B. 同一用电器中的电流是一定的
C. 电流的符号是I D. 1毫安的电流比1微安的电流弱
7、某同学在连接电流表的过程中，遇到下列情况并及时加以处理，其中处理错误的是(　　)
A. 表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
B. 表针向右微转，没有超过表盘上的一个小格；换用能够测量的较小的量程
C. 表针向右猛偏，超过表盘上的最大值；换用能够测量的较大的量程
D. 表针向左反转，表明电流表两个接线柱接反；对调连接两接线柱的导线
8、如图所示，要直接测出通过灯泡L1的电流，应将电流表(　　)
A．接在a处 B．接在b处 C．接在c处 D．接在a、b、c处都可以

（第8题图） （第9题图）
9、如图所示，粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
10、某同学在做“用电流表测电流”的实验中，所用电路如图甲所示。按电路图正确连接电路并闭合开关S后，电流表A1、A2的示数如图乙，则A1读数是________A；A2的读数是________A；那么R1的电流是________A，R2的电流是________A。

11、小明用如图甲所示的电路测量电流，请回答下列问题：
(1)电流表应选用 安量程试触。
(2)若闭合开关后，电流表的示数如图乙所示，则通过灯L2的电流是 毫安。
(3)若闭合开关后，灯均亮，电流表指针不发生偏转，则原因可能是 (填字母)。
A. 电流表内部发生了开路 B. 开关处接触不良 C. 电流表被短路 D. 灯L2处短路

（第11题图） （第12题图）
12、如图所示为小华同学在“用电流表测电流”的实验中连接的电路。
(1)闭合开关，你会观察到灯泡L1、L2的发光情况是 。该电路存在的问题是 。
(2)请你在原图上只改动一根导线，使两个电流表分别测干路和支路电流。要求：在需要改动的导线上画“×”，将改动后的导线画出，导线不能交叉。
　





参考答案：
一、知识点梳理：
知识点1、
1、单位时间 电荷 I 2、安培 安 A 毫安、微安 103 106
3、0.4A 0.15A－0.25A 3.2A 0.68 A
知识点2、
1、微弱的脉冲 微弱的电流
2、对人脑不同程度的 刺激事件，会使人脑产生不同形式的脑电流，探测并放大这些脑电流就能 对人脑的思维或者情绪状态进行分析并作出推测或判断。
3、不同强度的电流 1毫安 10 毫安
知识点3、
1、电流表 2、两 0－0.6A 0-3A 三
3、1）量程 最大量程 较小的 2）串联 “+”接线柱 “-”接线柱
3）用电器 电源 通过的电流太大
二、例题讲解：
例题1、A
解析：A. 灯泡L1和L2并联，电流表与L1串联在同一支路上，测L1的电流，故A正确；B.灯泡L1和L2并联，电流表在干路上测总电流，故B错误；C.灯泡L1和L2并联，电流表与L2串联在同一支路上，测L2的电流，故C错误；D.灯泡L1和L2被短路，不能正常工作，故D错误。
例题2、C
解析：A、电流表的“+”“-”接线柱接反了，会出现的现象是指针反转，故A错误；B、若选择的量程偏大，指针的偏转角度会较小，错B错误；C、所选择的量程偏小时，指针会超过最大刻度，故C正确；D、电流表应该串联在电路中，电阻很小，相当于导线，只要量程选择合适，不会造成电流表的指针偏转幅度很大的现象，故D错误。
例题3、B
解析：从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，电子定向的方向是从热灯丝到荧光屏，电子的定向移动方向与电流的方向相反，故在显像管中电流的方向是从屏幕指向灯丝的。
例题4、C
解析：根据实物图可知，电流在到达电流表时分叉，一支经过灯泡L1流回负极，一支经过灯泡L2流回负极，因此两个灯泡并联，故A错误； 电流表与灯泡L1串联在同一支路，只测灯泡L1的电流，故B错误，C正确； 开关在干路上，控制两个灯泡，故D错误。
例题5、D
解析：因为0.8A大于电流表的小量程的最大测量值，所以要选大量程来测电流，电流表的正接线柱接B，负接线柱接A，这样电流就可以从正接线柱流进，从负接线柱流出。
例题6、C
解析：当使用“+”和“0.6”两接线柱时，电流表量程为0～0.6A；刻度盘共分三大格，每一大格又分为10小格，则每一小格表示0.02A；则电流表的示数为0.36A；若使用“+”和“3”两接线柱时，电流表量程为0～3A；刻度盘共分三大格，每一大格又分为10小格，则每一小格表示0.1A；则电流表的示数为：1.8A。
三、随堂练习：
1、B 2、D 3、D 4、D 5、500 80 0.07 0.02
6、0～0.6； 0.02； 0.48； 0～3； 0.1；1.2 7、C 8、C
四、课后巩固：
1、A 2、D 3、B 4、D 5、C 6、C 7、A 8、B 9、 C 10、0.5； 1.5； 1.0； 0.5 11、（1）0~3 （2）160 （3）C 12. (1) L2发光，L1不发光 电流表A1将灯泡L1短路 (2)
