初中科学浙教版八年级上册第1节 电荷与电流随堂练习题

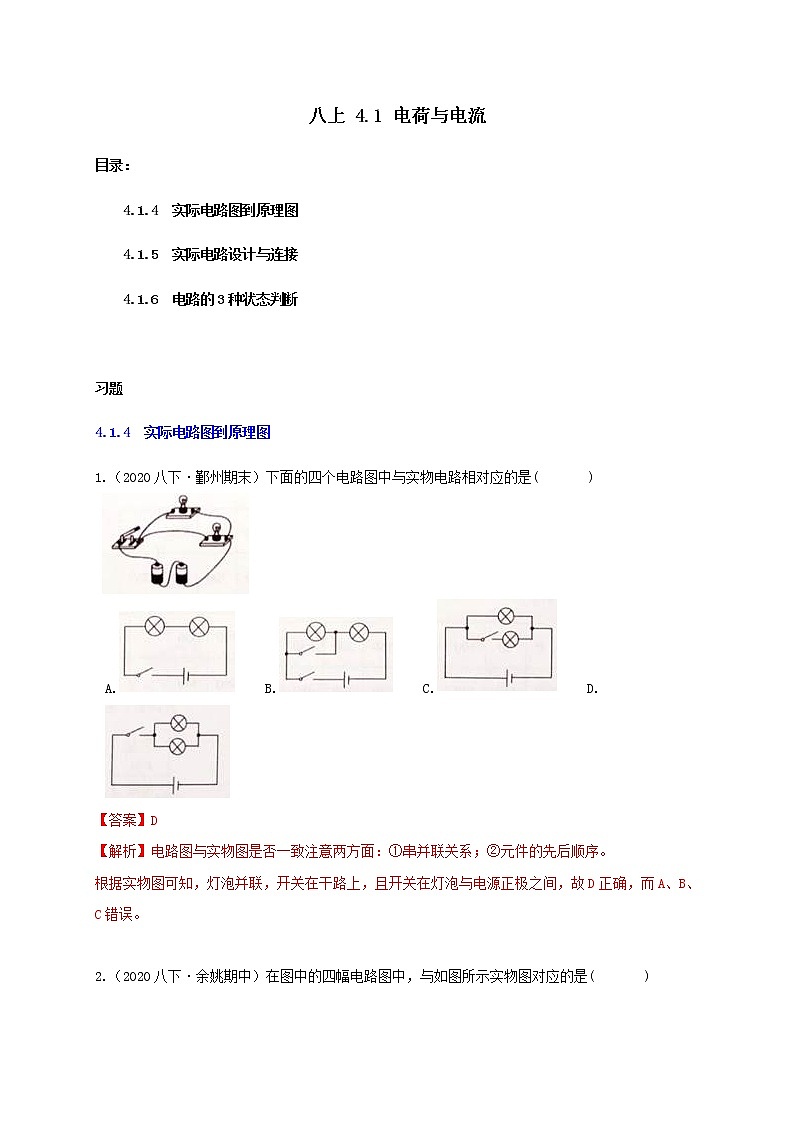

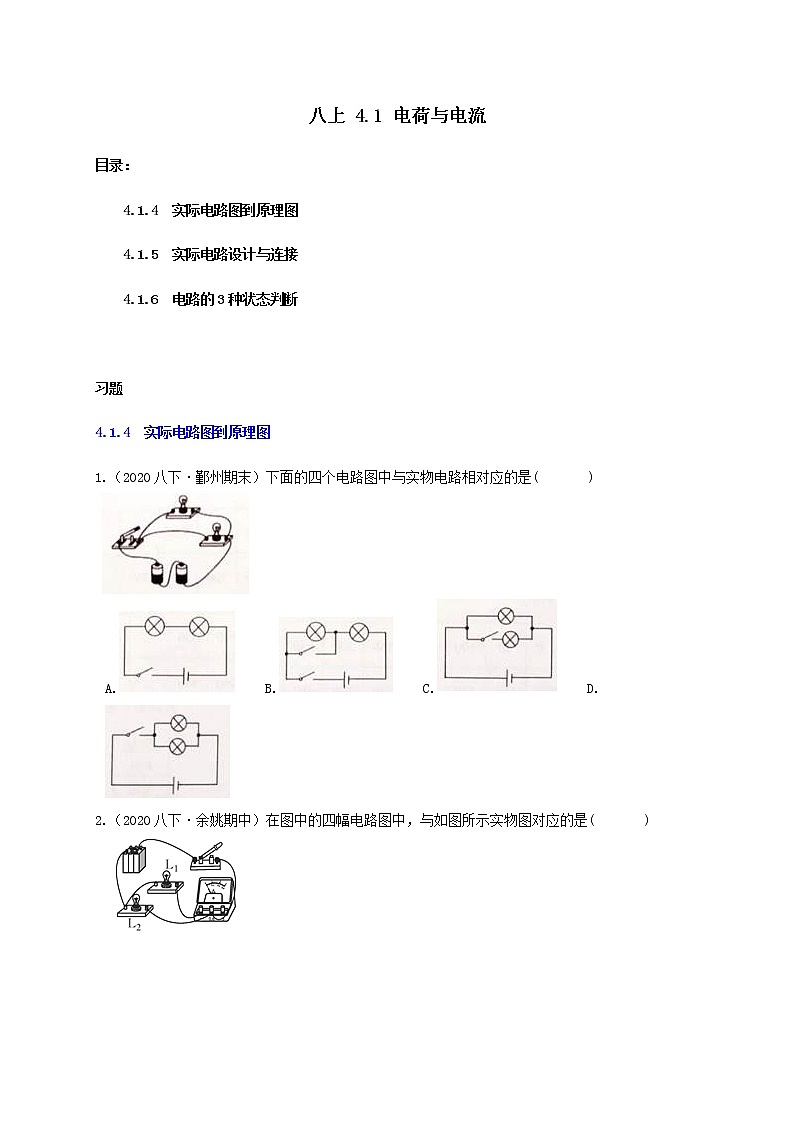

八上 4.1 电荷与电流

目录：

4.1.4  实际电路图到原理图

4.1.5  实际电路设计与连接

4.1.6  电路的3种状态判断

习题

4.1.4  实际电路图到原理图

1.（2020八下·鄞州期末）下面的四个电路图中与实物电路相对应的是(    )

A.  B.  C.  D.

【答案】D

【解析】电路图与实物图是否一致注意两方面：①串并联关系；②元件的先后顺序。

根据实物图可知，灯泡并联，开关在干路上，且开关在灯泡与电源正极之间，故D正确，而A、B、C错误。

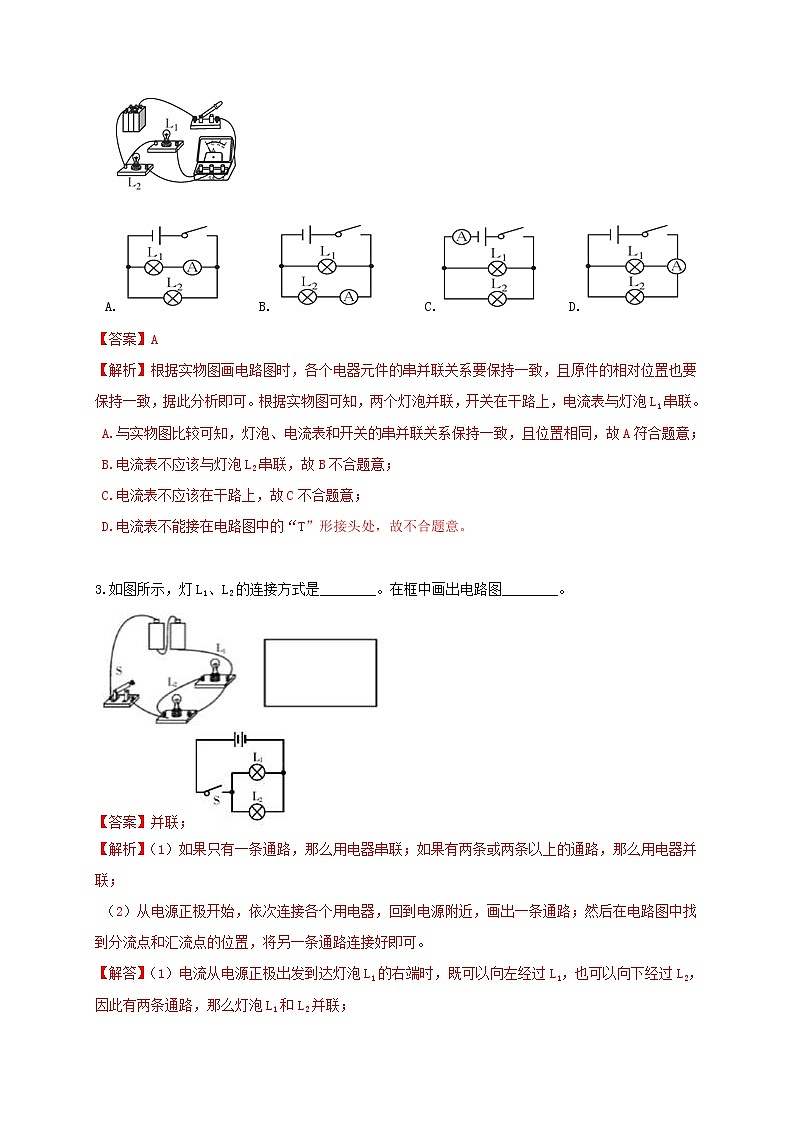

2.（2020八下·余姚期中）在图中的四幅电路图中，与如图所示实物图对应的是(    )

A.  B.   C.  D.

【答案】A

【解析】根据实物图画电路图时，各个电器元件的串并联关系要保持一致，且原件的相对位置也要保持一致，据此分析即可。根据实物图可知，两个灯泡并联，开关在干路上，电流表与灯泡L1串联。
A.与实物图比较可知，灯泡、电流表和开关的串并联关系保持一致，且位置相同，故A符合题意；
B.电流表不应该与灯泡L2串联，故B不合题意；
C.电流表不应该在干路上，故C不合题意；
D.电流表不能接在电路图中的“T”形接头处，故不合题意。

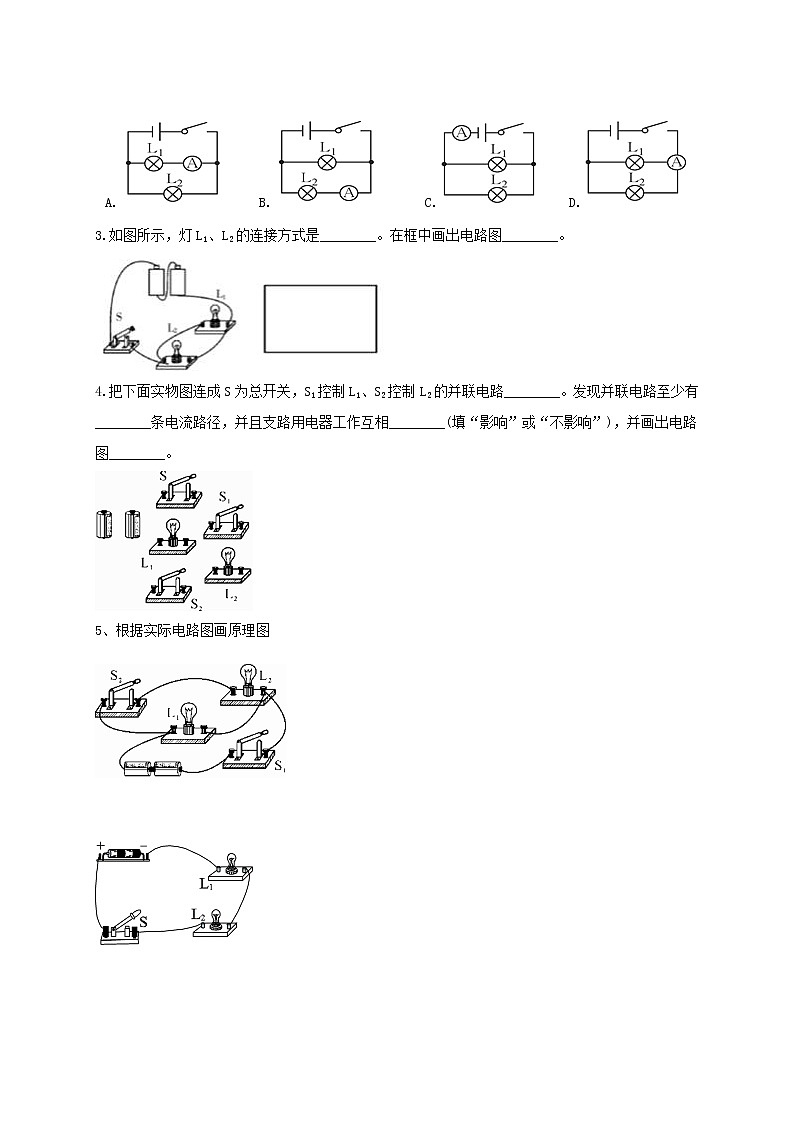

3.如图所示，灯L1、L2的连接方式是________。在框中画出电路图________。

【答案】并联；

【解析】（1）如果只有一条通路，那么用电器串联；如果有两条或两条以上的通路，那么用电器并联；
（2）从电源正极开始，依次连接各个用电器，回到电源附近，画出一条通路；然后在电路图中找到分流点和汇流点的位置，将另一条通路连接好即可。
【解答】（1）电流从电源正极出发到达灯泡L1的右端时，既可以向左经过L1，也可以向下经过L2，因此有两条通路，那么灯泡L1和L2并联；
（2）①从电源正极开始，电流经过灯泡L1、开关S流回电源负极；
②分流点在灯泡L1与正极之间，汇流点在灯泡L1与开关之间；

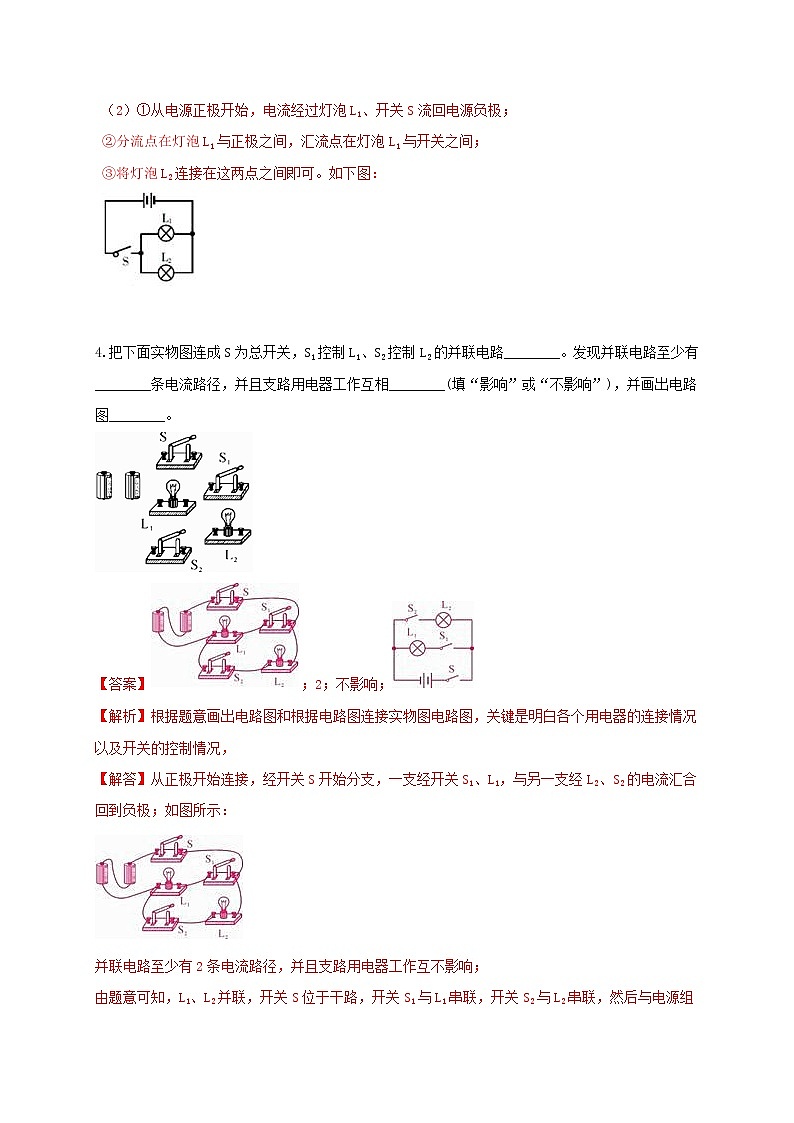

③将灯泡L2连接在这两点之间即可。如下图：

4.把下面实物图连成S为总开关，S1控制L1、S2控制L2的并联电路________。发现并联电路至少有________条电流路径，并且支路用电器工作互相________(填“影响”或“不影响”)，并画出电路图________。

【答案】；2；不影响；

【解析】根据题意画出电路图和根据电路图连接实物图电路图，关键是明白各个用电器的连接情况以及开关的控制情况，

【解答】从正极开始连接，经开关S开始分支，一支经开关S1、L1，与另一支经L2、S2的电流汇合回到负极；如图所示：

并联电路至少有2条电流路径，并且支路用电器工作互不影响；
由题意可知，L1、L2并联，开关S位于干路，开关S1与L1串联，开关S2与L2串联，然后与电源组成电路，如下图所示：



5、根据实际电路图画原理图

4.1.5  实际电路设计与连接

1.（2020八下·余姚期中）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹(S1)、磁卡(S2)或应急钥匙(S3)，三者都可以单独使电动机工作而打开门锁。下列电路设计符合要求的是(    )

A.   B.   C.   D.

【答案】B

【解析】如果用电器相互影响，那么它们串联；如果不相互影响，那么它们并联，据此判断三个开关的串并联关系即可。

三个开关都可以单独使电动机工作而打开门锁，因此它们之间不相互影响，为并联关系；因为三个开关都能控制电动机，所以电动机在三个支路电流的必经之路上，也就是干路上，故B符合题意，而A、C、D不合题意。


2.（2020八上·温州期中）驾驶摩托车时，无论是捏前刹还是踩后刹，车尾左右两侧的刹车灯均同时发光以提醒他人。据此，小明设计了一个模拟刹车电路，前后刹各相当于一个开关，刹车时开关闭合。下图中符合要求的电路是（   ）

A.  B.  C.  D.

【答案】D

【解析】如果用电器相互影响，那么它们串联；如果用电器不相互影响，那么它们并联，据此确定两个灯泡的串并联关系和两个开关的串并联关系。
（1）无论捏前刹还是踩后刹，灯泡都会发光，这说明两个开关不相互影响，因此它们并联；
（2）如果左边的刹车灯坏了，那么右边的刹车灯照常工作，因此二者不相互影响，即它们并联；
（3）因为开关要控制灯泡，所以两个开关并联后，与两个并联的灯泡串联，如下图所示：

故D正确，而A、B、C错误。


3.（2020八上·吴兴期末）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（    ）

A.       B.
C.      D.

【答案】B

【解析】对四个选项中的电路图进行分析，哪个与题干描述一致，它就是正确选项。

1. 当开关S1闭合，开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作 ；开关S2闭合时，蜂鸣器和指示灯被短路，因此指示灯熄灭，蜂鸣器不工作，看似符合要求，但是这时整个电路短路，会烧坏电源，因此要在电路中串联一个保护电阻，故A错误；
   B.根据A中分析可知，可以在电路中串联一个保护电阻即可，故B正确；
   C.当开关S1闭合，开关S2断开，仪表盘上的指示灯不亮，蜂鸣器不工作，故C错误；
   D.当开关S2闭合时，蜂鸣器找出工作，指示灯照常发光，故D错误。


4.把下面实物图连成S为总开关，S1控制L1、S2控制L2的并联电路________。发现并联电路至少有________条电流路径，并且支路用电器工作互相________(填“影响”或“不影响”)，并画出电路图________。

【答案】；2；不影响；

【解析】根据题意画出电路图和根据电路图连接实物图电路图，关键是明白各个用电器的连接情况以及开关的控制情况，

【解答】从正极开始连接，经开关S开始分支，一支经开关S1、L1，与另一支经L2、S2的电流汇合回到负极；如图所示：

并联电路至少有2条电流路径，并且支路用电器工作互不影响；
由题意可知，L1、L2并联，开关S位于干路，开关S1与L1串联，开关S2与L2串联，然后与电源组成电路，如下图所示：



5.如图所示给出了几种元件。

⑴在图上用笔画线表示导线，把电路元件连接起来，要求：

①灯L1与灯L2并联；

②滑动变阻器控制通过灯L2的电流大小。

⑵在下边的方框内画出对应的电路图。

【答案】

【解析】（1）首先根据题目要求确定每条支路上的用电器，然后连接好一条通路；然后根据开关以及滑动变阻器的控制作用判断它们所在的位置，进而确定分流点和汇流点的位置，最后将剩余的用电器连接在这两点之间即可；
（2）依据连接好的实物图画出对应的电路图即可。
【解答】（1）根据要求可知，滑动变阻器控制灯泡L2，因此它必须和L2串联在同一支路，而两个支路上只有灯泡L1。
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②因为开关必须在干路上，因此分流点应该在开关和L2之间；由于干路上没有其它元件，所以汇流点可以在电源的负极上；
③将灯泡L1接在这两点之间即可；如下图所示：

（2）与实物图相同，首先画出一条通路：
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；
②分流点在开关和L2之间，汇流点在负极和变阻器之间；
③将灯泡L1接在这两点之间即可。如下图所示：



6.将图中的元件连成电路。要求：灯泡L1、L2并联，电流表测量灯L1中的电流，开关S1控制L1，开关S2控制L2。

【答案】解：如图所示：

【解析】（1）电流表必须与被测的用电器串联；在并联电路中，干路开关控制所有用电器，而支路开关只能控制它所在支路上的用电器；
（2）根据（1）中的规律分别判断各个电器元件的位置，然后连接实物图即可。
【解答】（1）电流表测量灯泡L1的电流，那么它应该与L1串联在同一支路上；
（2）开关S1控制L1，那么它也应该和L1串联在同一支路上；
（3）开关S2控制L2，那么它应该和L2串联在同一支路上。
结合题目元件的位置，那么并联电路的分流点应该在开关S2的右端，而汇流点在灯泡L2的左端，如下图所示：

7.（2019八上·萧山月考）小北所在学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃都要响，而且用不同的灯泡告诉主持人是第几组按开关，按上述要求将上图所给的器件连成实物图。

【答案】

【解析】首先根据两个开关之间是否影响判断它们的串并联关系，然后根据两个灯泡是否相互影响判断它们的串并联关系，最后再根据灯泡和开关的对应关系确定它们的相对位置即可。

【解答】（1）无论哪个开关闭合，电铃都要响，说明两个开关不相互影响，那么它们应该是并联；因为通过两个开关的电流都要经过电铃，所以电铃应该在干路上；
（2）如果红灯表示一组，绿灯表示一组，那么它们就应该与两个开关分别串联在同一支路上。如下图所示：

8.（2018八上·义乌月考）（1）现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.

（2）如果你还想知道电路中电流值的改变情况，需在电路中再________联一个电流表，并增加________根导线.

（3）请根据实物电路，在方框内画出电路图。

【答案】（1）
（2）串；1
（3）
【解析】（1）滑动变阻器要对灯泡亮度进行控制，滑动变阻器与灯泡要串联接入电路。滑动变阻器连接符合一上一下，且滑片向右移动时灯泡变暗可知，向右移动电阻增大；（2）电流表是测量电流的电表，电流表必须串联接入电路；（3）根据实验图画出电路图，元件符号要正确，位置要对应。

【解答】（1）根据要求可画出电路图：

（2）如果你还想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线；
（3）根据实物电路图，可画出电路图：

故答案为：（2）串；1

4.1.6  电路的3种状态判断

1.如图电路中，用导线连接下列两点后，会导致电路短路的是(   )

A.a.c     B.b.c     C.b.d      D.d.e

【答案】C

【解析】用导线把b.d两点连接起来时，相当于不经过用电器直接用导线把电源的两端连通，造成电源短路，电路中电流过大，可能会烧坏电源，且两灯泡均不亮

2.在如图所示的电路图中，当开关S闭合时，电路状态是（  ）

A.通路     B.断路     C.短路      D.以上都不是

【答案】C

【解析】开关闭合后，导线会直接连接电源两端,造成短路现象，C符合题意。

3.电路有三种状态：在上面的六幅图中，属于通路的是________，断路的是________，电源短路的是________，用电器短路是________。

【答案】①；②③；④⑤；⑥

【解析】(1)图中开关闭合,电路连通,属于通路；
(2)图中开关与灯泡间的导线是断开的,属于断路；
(3)图中开关是断开的，属于断路；
(4)图中用导线直接接在电源两极,属电源短路；
(5)图中用导线与开关直接接在电源两极,属电源短路；
(6)图中的一条导线将其中的一个灯泡短路，只有一只灯泡可以发光,属局部短路

4.如图所示，只闭合S1，电阻R1、R2组成________电路，断开S1闭合S2、S3 ，电阻R1、R2组成________电路，同时闭合S1、S3，电路会形成________．


【答案】串联；并联；电源短路

【解析】（1）由电路图可知，只闭合S2 ，断开S1 S3时，R1、R2首尾顺次连接，它们是串联的．
（2）由电路图可知，闭合S2 S3，断开S1时，R1、R2首首相连，尾尾相连，它们是并联的．
（3）由电路图可知，同时闭合开关S1和S3，电源短路，这是不允许的．

5.如图所示，在电路中要使电灯L1和L2并联，应闭合开关________和________。为了防止电路出现短路，不能同时闭合开关________和________

【答案】S1；S3；S2；S3

【解析】要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1和支路L2、S3，再流回电源负极；因此应闭合开关S1、S3；
当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。

6.根据如图所示的实物连线图，画出对应的电路图。

【答案】如图所示：

【解析】由实物图知，电流从正极流出，通过开关S1后开始分支，一支路经灯泡L1，另一支路经灯泡L2、开关S2，然后两支汇合回到电源负极。

7.如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联。图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少。

【答案】如图所示：

【解析】甲图中，两灯串联，两灯应首尾顺次连接，开关左端接线柱与灯L2左端接线柱间的连线是多余的，应去掉；要使两灯并联，两灯应首首相连，尾尾相连，由图乙所示可知，应去掉开关右端接线柱与灯L2右端接线柱间的连线，把灯L2右端与的灯L1左端连接起来，两灯并联。

8.将图中给出的元件连成电路，并画出相应的电路图。要求：①元件位置不动，导线不能交叉；②三盏灯并联；③开关S1控制电灯L1和L2；④开关S2控制电灯L1、L2和L3。

【答案】如图所示：

【解析】L1、L2和L3并联；开关S1控制L1和L2，则开关S1串联在L1和L2并联后的干路上；开关S2同时控制L1、L2和L3，则开关S2串联在三个灯泡并联后的干路上，根据各电路元件的连接方式连接实物图。

9.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间“定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（    ）

A.①会 ②不会 ③断开 B.①不会 ②会 ③闭合  C.①不会 ②会 ③断开  D.①会 ②不会 ③闭合

【答案】A

【解析】如果在电路的两点之间存在一条没有用电器的通路，那么这两点之间的用电器就会被它短路，而不工作，据此分析即可。
在A、B两点之间有两条通路，即电流可以经过播放器流回负极，也可以经过定时开关流回负极；
①当定时开关闭合时，它会把播放器短路，这时电流经过指示灯，因此它会发光，但不经过播放器，因此它不会播放音乐；

②当定时开关断开时，电流只能经过播放器流回负极，因为播放器有电流经过，所以它会播放音乐：

10.（2019八下·慈溪期末）如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2，车前大灯L2也亮起。符合这一情况的电路图是（   ）

A.  B.  C.  D.

【答案】C

【解析】（1）根据题目描述可知，L1发光时，L2可以发光也可以不发光，因此它们是并联；
（2）当S1断开时，两盏灯都不发光，说明开关S1控制所有用电器，即在干路上；因为S2断开时，大灯L2不发光，闭合后它就发光，所以开关S2与大灯L2串联在同一支路上，
故C符合题意，而A、B、D不合题意。


11.如图所示电路，要使电阻R1、R2并联，则应将（    ）

A.S2、S3闭合，S1断开  B.S1、S2闭合，S3断开
C.S2闭合，S1、S3断开  D.S1闭合，S2、S3断开

【答案】A

【解析】两个电阻并联，即它们各自占有一条电流的通路，分别找到它们与电源之间的通路，则通路上的开关都要闭合，而通路外的开关都要断开。如下图所示：
①电阻R1的通路：

②电阻R2的通路：

根据上面的两图可知，开关S2和S1在通路上，它们应该闭合，而S1在通路外，应该断开。


12.（2019八上·萧山月考）如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：

（1）连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定________为同一导线的两端（填字母，下同）。

（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连时，另一端只需接触一根导线就能将两两根导线辨别开。

（3）某同学在做此实验时，弄清三根导线的接头后，分别把电流表________在电路中，测得三次的电流示数分别为I1、I2和I3，则它们大小关系如何________？

【答案】（1）CE
（2）E
（3）串联；I1=I2=I3

【解析】（1）将A、B和D、F接入电路，灯泡发光，说明整个电路是通路，即这四个线头正好是其中两根线，那么剩余的两个线头CE肯定为第三根导线的两端；
（2）CE是同一根导线，那么A要么和D是同一根，要么和F是同一根，因此只要将AC连接起来，测通器的一端与E相连，然后将剩余的D、F两个线头分别与测通器的另一根线头相接即可；
（3）电流表必须与被测的用电器串联；根据公式分析电流表的示数大小即可。

【解答】（1）连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光，由此可以确定CE为同一导线的两端；
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与E1相连时，另一端只需接触一根导线就能将两两根导线辨别开。
（3）某同学在做此实验时，弄清三根导线的接头后，分别把电流表1串联在电路中；因为电压相等，导线的电阻相等，根据可知，三次电流表的示数相同，即I1=I2=I3。

13.（2019八上·天台月考）如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2 串联在电路中，应闭合的开关________；开关________不能同时闭合，否则会发生短路。

【答案】S1S3；S2；S2、S3

【解析】（1）串联电路只有一条通路，并联电路有两条或两条以上的通路，根据要求分别找到对应的通路，并画出方框，方框上的开关都闭合，方框外的开关都断开；
（2）电流不经过用电器，直接由电源的正极流回负极，这叫短路，从图中找到这条通路即可。

【解答】（1）串联时至少有两条通路，如下图所示：

应该闭合的开关是S1和S3；
（2）串联电路只有一条通路，如下图所示：

应该闭合的开关是S2；
（3）如下图所示：

开关S2和S3不能同时闭合，否则会发生短路。

14.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。

【答案】S1、S2闭合；S1闭合S2断开

【解析】当电路的两点之间存在一条没有用电器的通路时，这两点之间的用电器都会被短路而不工作，据此分析即可。
【解答】根据电路图可知，当开关S1和S2闭合时，开关S2将电铃短路，这时电流只经过灯泡而不经过电铃，所以灯亮、铃不响；
当开关S1和S2断开时，电流依次经过灯泡和电铃流回负极，此时灯亮铃也响。

15.（2019八下·宁波期末）定时炸弹的引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家必须在________(填“a”或“b”)处剪断导线。拆除前，小灯泡________(填“会”或“不会”)亮。

【答案】a；会

【解析】（1）分析整个装置的工作过程，然后确定哪个点可以切断起爆器的工作电流；
（2）分析小灯泡是否有电流经过即可。

【解答】当开关S闭合时，起爆器被短路，电路中只有灯泡在工作。当定时开关S自动断开时，起爆器和灯泡串联，此时灯泡发光，起爆器有电流经过从而完成引爆。如下图所示：

（1）为使引爆装置停止工作，必须切断起爆器所在的电流，因此拆弹专家必须在a处剪断导线；
（2）拆除前，小灯泡始终有电流经过，因此它会发光。

16.（2019八上·秀洲期末）如图所示，在电路中要使电灯L1和L2并联，应闭合开关________。为了防止电路出现短路，不能同时闭合开关________。

【答案】S1与S3；S2与S3（或S1S2S3）

【解析】把用电器并列的连接的电路叫并联电路；电源短路是指不经过用电器直接把电源两极连接起来的电路。

【解答】要使电灯L1和L2并联，需要把灯L1和L2并列的连接，应闭合开关S1和S3；防止电路出现短路，不能同时闭合开关S2和S3（或S1S2S3）。


17.（2019八上·吴兴期末）概念图能清晰地反映概念之间的联系，如图表示电路中部分概念的相互联系。

（1）图中“A”是________。

（2）充电宝具有充电和供电功能。当给充电宝充电时，充电宝是电路组成中的________。

（3）充电宝内部单节锂电芯的输出电压为3V～5V，如果电芯串联，则输出电压成倍增加；如果电芯并联，则输出电压不变。在保障输出电压3V～5V不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是________。

【答案】（1）并联
（2）用电器
（3）并联

【解析】（1）常见的电路连接方式包括：①串联；②并联；
（2）如果消耗电能，那么它是用电器；如果提供电能，那么它是电源；
（3）串联电路的总电压等于各处电压之和；并联电路的总电压与各支路两端电压相等。

【解答】（1）图中“A”是并联；
（2）当给充电宝充电时，充电宝消耗电能转化为化学能，因此它是用电器；
（3） 在保障输出电压3V～5V不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是并联。
