                 浙教版八上 §4.1电荷与电流（3）学案

                                                           姓名

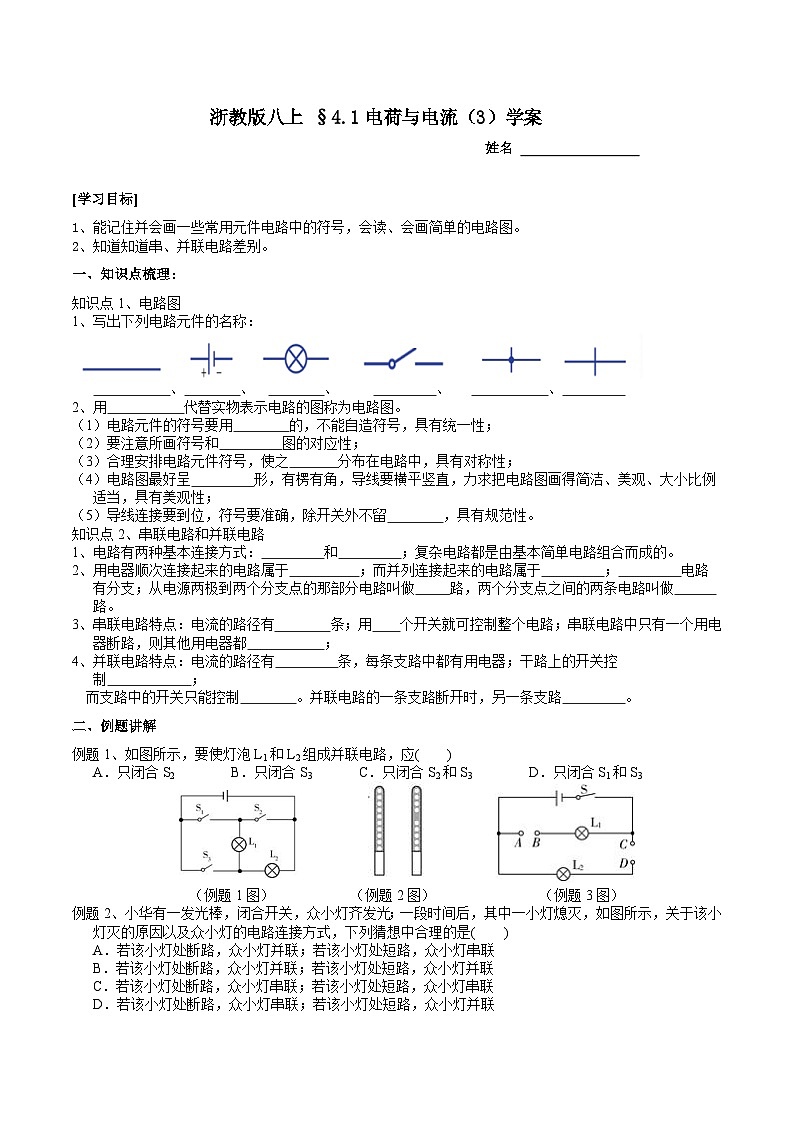

[学习目标]

1、能记住并会画一些常用元件电路中的符号，会读、会画简单的电路图。

2、知道知道串、并联电路差别。

一、知识点梳理：

知识点1、电路图

1、写出下列电路元件的名称：

           、        、          、              、              、

2、用           代替实物表示电路的图称为电路图。

（1）电路元件的符号要用        的，不能自造符号，具有统一性；

（2）要注意所画符号和         图的对应性；

（3）合理安排电路元件符号，使之       分布在电路中，具有对称性；

（4）电路图最好呈         形，有楞有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适当，具有美观性；

（5）导线连接要到位，符号要准确，除开关外不留        ，具有规范性。

知识点2、串联电路和并联电路

1、电路有两种基本连接方式：         和         ；复杂电路都是由基本简单电路组合而成的。

2、用电器顺次连接起来的电路属于          ；而并列连接起来的电路属于         ；         电路有分支；从电源两极到两个分支点的那部分电路叫做     路，两个分支点之间的两条电路叫做      路。

3、串联电路特点：电流的路径有        条；用    个开关就可控制整个电路；串联电路中只有一个用电器断路，则其他用电器都           ；

4、并联电路特点：电流的路径有         条，每条支路中都有用电器；干路上的开关控制            ；

而支路中的开关只能控制        。并联电路的一条支路断开时，另一条支路         。

二、例题讲解

例题1、如图所示，要使灯泡L1和L2组成并联电路，应(　　)

A．只闭合S2        B．只闭合S3          C．只闭合S2和S3        D．只闭合S1和S3

（例题1图）           （例题2图）               （例题3图）

例题2、小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是(　　)

A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联

B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联

C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联

D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联

例题3、如图所示，L1、L2是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将A、B和C、D分别连接起来，则灯L1、L2是　     　联的；若用导线只将B、D连接起来，则灯L1、L2是　     　联的；若用导线只将A、C连接起来，则会发生　     　。

例题4、校园歌咏比赛有甲老师和乙、丙两个学生代表担任评委，参赛选手需要得到甲老师的认可和至少有一位学生代表的认可才可晋级。甲老师或学生代表认可后按下自己前面的按钮，灯亮起则晋级， 灯不亮则未晋级。以下符合这一要求的电路图是（　　）

A． B．   C． D．

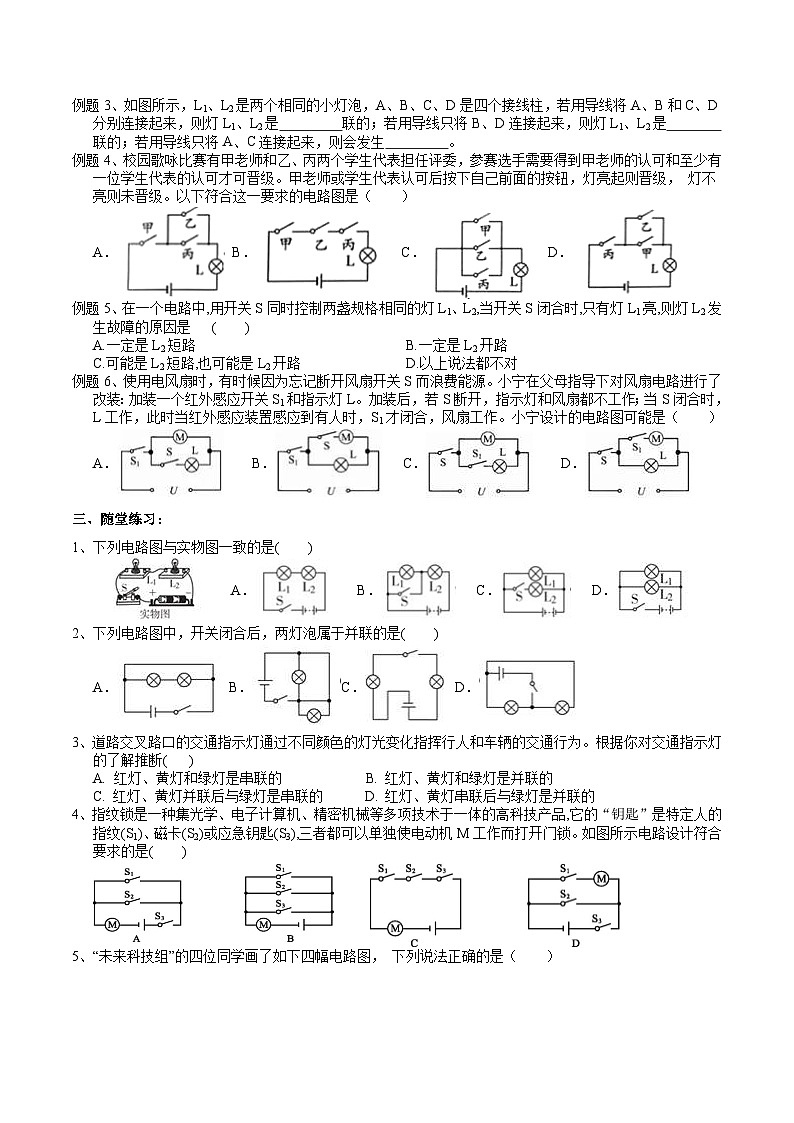

例题5、在一个电路中,用开关S同时控制两盏规格相同的灯L1、L2,当开关S闭合时,只有灯L1亮,则灯L2发生故障的原因是              (　　)

A.一定是L2短路                              B.一定是L2开路

C.可能是L2短路,也可能是L2开路               D.以上说法都不对

例题6、使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（　　）

A．    B．   C．    D．

三、随堂练习：

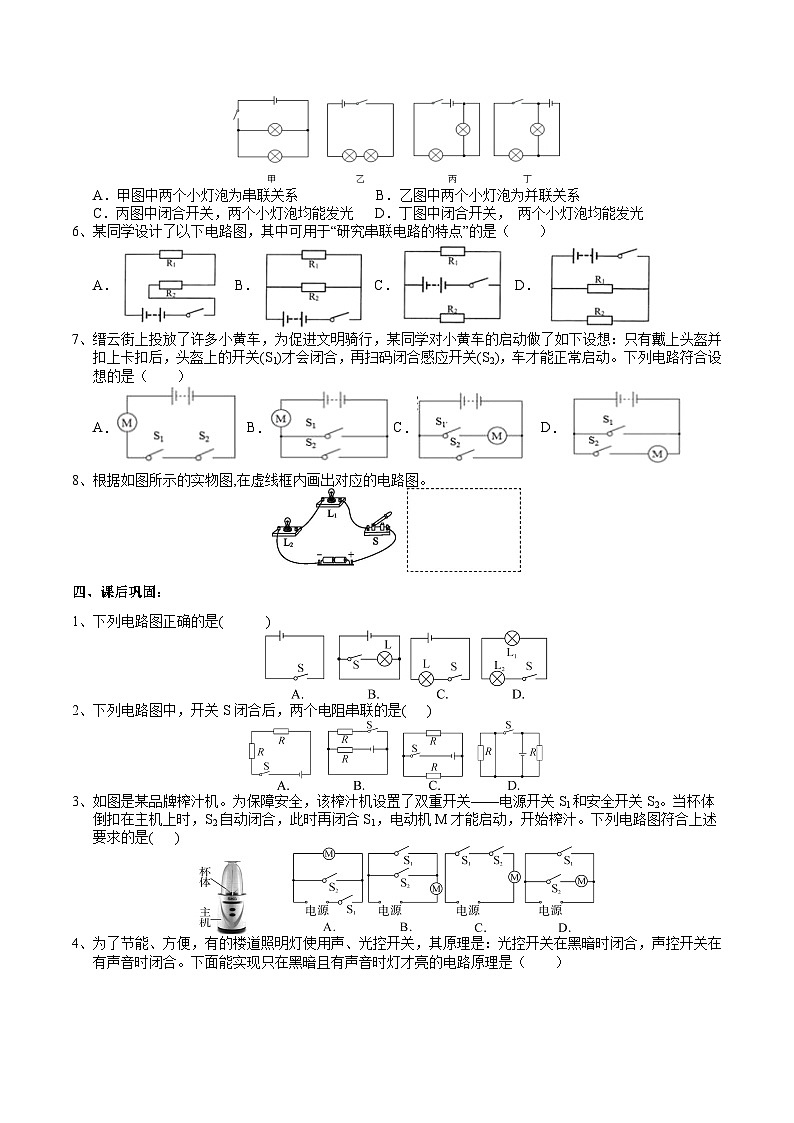

1、下列电路图与实物图一致的是(　　)

    A． B．   C．   D．

2、下列电路图中，开关闭合后，两灯泡属于并联的是(　　)

A． B．C． D．

3、道路交叉路口的交通指示灯通过不同颜色的灯光变化指挥行人和车辆的交通行为。根据你对交通指示灯的了解推断(   )

A. 红灯、黄灯和绿灯是串联的            B. 红灯、黄灯和绿灯是并联的

C. 红灯、黄灯并联后与绿灯是串联的      D. 红灯、黄灯串联后与绿灯是并联的

4、指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品,它的“钥匙”是特定人的指纹(S1)、磁卡(S2)或应急钥匙(S3),三者都可以单独使电动机M工作而打开门锁。如图所示电路设计符合要求的是(　　)

5、“未来科技组”的四位同学画了如下四幅电路图， 下列说法正确的是（　　）

A．甲图中两个小灯泡为串联关系           B．乙图中两个小灯泡为并联关系

C．丙图中闭合开关，两个小灯泡均能发光   D．丁图中闭合开关， 两个小灯泡均能发光

6、某同学设计了以下电路图，其中可用于“研究串联电路的特点”的是（　　）

A． B．C． D．

7、缙云街上投放了许多小黄车，为促进文明骑行，某同学对小黄车的启动做了如下设想：只有戴上头盔并扣上卡扣后，头盔上的开关(S1)才会闭合，再扫码闭合感应开关(S2)，车才能正常启动。下列电路符合设想的是（　　）

A． B．C． D．

8、根据如图所示的实物图,在虚线框内画出对应的电路图。

四、课后巩固：

1、下列电路图正确的是(      )

2、下列电路图中，开关S闭合后，两个电阻串联的是(   )

3、如图是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2。当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机M才能启动，开始榨汁。下列电路图符合上述要求的是(   )

4、为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理是（　　）

A．   B．   C．  D．

5、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(   )

6、家用电冰箱中消耗电能的器件主要是电动压缩机(用符号M表示)和照明灯泡。其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制。电动压缩机和照明灯泡既能单独工作，又能同时工作。如图所示是几个同学设计的家用电冰箱的电路图，其中符合要求的是(　　)。

A． B．C． D．

7、如图所示电路，要使电阻R1、R2并联，则应将（　　）

A．S2、S3闭合，S1断开 B．S1、S2闭合，S3断开

C．S2闭合，S1、S3断开 D．S1闭合，S2、S3断开

（第7题图）            （第8题图）

8、下列电路图与实物图相对应的是(    )

9、如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间“定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（　　）

A．①会 ②不会 ③断开 B．①不会 ②会 ③闭合

C．①不会 ②会 ③断开 D．①会 ②不会 ③闭合

（第9题图）                  （第10题图）                 （第11题图）

10、如图是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是(   )

A. S1闭合、S2断开时，照明灯与电动机并联

B. S1、S2都闭合时，照明灯与电动机串联

C. 关上冰箱门时，S1自动断开，照明灯熄灭

D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作

11、如图电路中，当闭合某一个或几个开关，判断现象：

（1）只闭合 S1时，电路中只有      灯亮；

（2）只闭合 S2时,       灯亮；

（3）同时打开S1、S2时，电路为     联。

（4）同时闭合 S1、S2时，电路为     ，           灯亮；

12、画图：

（1）根据电路图连接实物：

（2）根据实物图画电路图：

（3）根据电路图连接实物图：

13、如图所示，有一个看不见内部情况的小盒子。小盒子里面有一个红灯L1、一个绿灯L2和一个电源，小盒子外面有四个接线柱A、B、C、D。当A、B用导线连通时，红灯亮，绿灯不亮；当A、C用导线连通时，绿灯亮，红灯不亮；当B、C或C、D用导线连通时，两灯都不亮；当A、D用导线连通时，导线发烫。请画出小盒子内部的电路图。

参考答案：

一、知识点梳理：

知识点1、

1、导线     电源      电灯        开关        交叉相连接导线    交叉不连接电线

2、元件符号

（1）统一规定      （2）实物     （3）均匀    （4）长方    （5）断口

知识点2、

1、串联    并联

2、串联   并联    并联    干    支     一

3、一    无法工作

4、多    整个电路的通或断     该开关所在支路的通或断    还能正确工作

二、例题讲解：

例题1、C

解析：如下图所示，要使灯泡L1和L2组成并联电路，只闭合开关S2和S3，故C正确，而A、B、D错误。

例题2、A

解析：若该小灯处断路，如果小灯都是串联，那么整个电路没有电流，剩余的灯泡都不能发光，与实际不符，因此此时小灯为并联；若该小灯处短路，如果小灯都是并联，那么整个电路发生短路，剩余的灯泡都不发光，与实际不符，因此此时小灯为串联。故A正确，而B、C、D错误。

例题3、并；串；短路

解析：（１）若用导线将A、B和C、D分别连接起来，那么电流经过开关Ｓ后，可以通过灯泡Ｌ１流回负极，也可以通过灯泡Ｌ２流回负极，即有两条通路，那么它们并联（如图1）；

（图1）               （图2）             （图3）

（２）若用导线只将B、D连接起来，那么电流从正极出发，依次经过开关Ｓ、灯泡Ｌ１和Ｌ２，然后回到负极，只有一条通路，那么二者为串联；
（３）若用导线只将A、C连接起来，那么电流从正极到负极没有用电器，会发生短路。

例题4、A

解析：根据题目描述可知，一共有三个开关。甲老师的开关闭合时，灯泡不会发光，只要再有一位同学的开关闭合，灯泡才会发光，因此甲老师的开关和同学的开关相互影响，二者为串联。两个同学的开关可以同时闭合，也可以只有一个开关闭合，另一个不闭合，即它们的开关不相互影响，那么两个开关应该为并联。综上所述，乙、丙两个开关并联后再与甲串联，故A正确，而B、C、D错误。

例题5、C

解析：如果两灯泡串联,开关S闭合时,只有灯L1亮,则电路故障一定是灯L2短路;如果两灯泡并联,开关S闭合时,只有灯L1亮,则电路故障一定是灯L2开路。

例题6、D

解析：①当S闭合后，灯泡L肯定工作，但是风扇不一定工作，即二者不相互影响，应该为并联；
②S断开，指示灯和风扇都不工作，则S控制所有用电器，即它在干路上；当S和S1都闭合时，风扇工作，则开关S1只能控制风扇，即它和风扇串联在同一支路上，如下图所示：

故D正确，而A、B、C错误。

三、随堂练习：

1、A      2、D         3、B          4、B        5、D         6、A          7、A

8、

四、课后巩固：

1、C       2、A          3、C          4、B        5、B         6、B

7、A       8、C         9、A        10、D

11、（1）L1   （2）L3  （3）串   （4）并联     三个灯

12、见下图

（1）                    （2）                  （3）

13、如图
