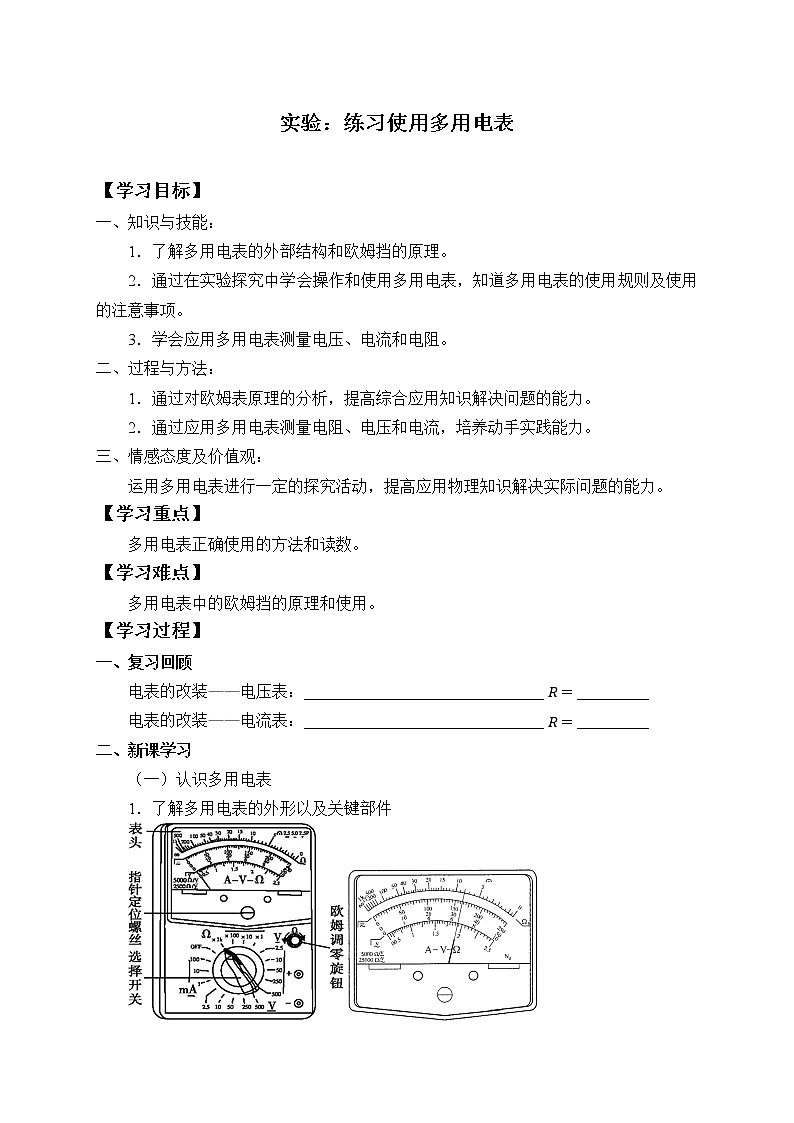

【学习目标】


一、知识与技能：


1．了解多用电表的外部结构和欧姆挡的原理。


2．通过在实验探究中学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项。


3．学会应用多用电表测量电压、电流和电阻。


二、过程与方法：


1．通过对欧姆表原理的分析，提高综合应用知识解决问题的能力。


2．通过应用多用电表测量电阻、电压和电流，培养动手实践能力。


三、情感态度及价值观：


运用多用电表进行一定的探究活动，提高应用物理知识解决实际问题的能力。


【学习重点】


多用电表正确使用的方法和读数。


【学习难点】


多用电表中的欧姆挡的原理和使用。


【学习过程】


一、复习回顾


电表的改装——电压表：______________________________ R=_________


电表的改装——电流表：______________________________ R=_________


二、新课学习


（一）认识多用电表


1．了解多用电表的外形以及关键部件

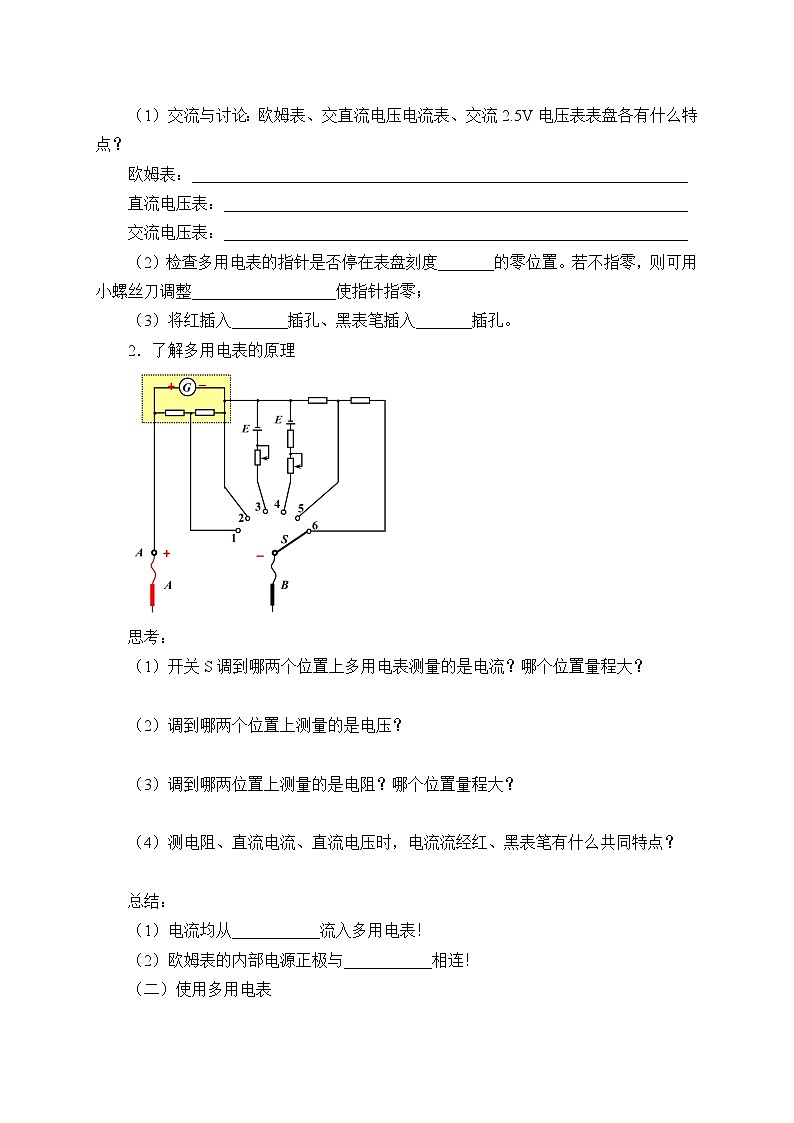

（1）交流与讨论：欧姆表、交直流电压电流表、交流2.5V电压表表盘各有什么特点？


欧姆表：______________________________________________________________


直流电压表：__________________________________________________________


交流电压表：__________________________________________________________


（2）检查多用电表的指针是否停在表盘刻度_______的零位置。若不指零，则可用小螺丝刀调整__________________使指针指零；


（3）将红插入_______插孔、黑表笔插入_______插孔。


2．了解多用电表的原理





思考：


（1）开关S调到哪两个位置上多用电表测量的是电流？哪个位置量程大？





（2）调到哪两个位置上测量的是电压？





（3）调到哪两位置上测量的是电阻？哪个位置量程大？





（4）测电阻、直流电流、直流电压时，电流流经红、黑表笔有什么共同特点？





总结：


（1）电流均从___________流入多用电表！


（2）欧姆表的内部电源正极与___________相连！


（二）使用多用电表


测量前准备：


①_______________________________________________________；


②_______________________________________________________；


③_______________________________________________________。


1．测量小灯泡的电压


（1）将电压表___________在待测电路两端。


（2）量程应___________小灯泡两端电压的估计值。


（3）___________接高电势, ___________接低电势。


（4）读数时先看___________再看___________,要___________。


2．测量通过小灯泡的电流


（1）将电流表___________在待测电路中。


（2）量程应___________通过小灯泡电流的估计值。


（3）电流应从___________流入电表。


（4）读数时先看___________再看___________,要___________。


3．测量电阻


（1）_______________________________________________________。


（2）_______________________________________________________。


（3）_______________________________________________________。


（4）测量：将红黑表笔接被测电阻两端进行测量。


（5）读数：将指针示数___________得测量值。


（6）将选择开关调至_________________________________位置。


总结欧姆表的使用注意事项：


（1）测电阻时要把选择开关置于___________档。


（2）选择合适的倍率档，使指针在______________附近。


（3）每次换档后必须重新______________。


（4）测电阻前，必须把待测电阻同其它电路__________。


（5）不能用两手同时握住两表笔的_______________测电阻。


（6）测量电阻时，若指针偏角过小，应换倍率__________的档进行测量；若指针偏角过大，应换倍率__________的档进行测量。


（7）测完电阻，要拔出表笔，并把选择开关置于__________或交流电压最高档。


【练习】1．如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________欧；测直流电流时，用的是100mA的量程，指针所示电流值为________毫安；测直流电压时，用的是50V量程，则指针所示的电压值为________伏。


【练习】2．测二极管的正反向电阻


教师带领学生回忆二极管的特性





总结：欧姆表中电流的方向——从黑表笔流出，经过待测电阻，从红表笔流入。


【练习】3．用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联接到被测电路中；若测电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联。测直流电压和电流时，都必须把红表笔接在电势________处，即电流从________表笔流进多用电表。


【练习】4．如图为一正在测量中的多用电表表盘


①如果是用“×10”挡测量电阻，则读数为________Ω。


②如果是用直流“10mA”挡测量电流，则读数为________mA。


③如果是用直流“5V”挡测量电压，则读数为________V。


【练习】5．使用中值电阻是25欧（“×1”挡）的万用表测量两个定值电阻（已知它们的阻值约为R1=20欧和R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序进行排序。


A．转动选择开关使其尖端对准“×1K”挡


B．转动选择开关使其尖端对准“×100”挡


C．转动选择开关使其尖端对准“×10”挡


D．转动选择开关使其尖端对准“×1”挡


E．转动选择开关使其尖端对准“OFF”挡


F．将两表笔分别接触R1的两端，读出阻值后，随即断开


G．将两表笔分别接触R2的两端，读出阻值后，随即断开


H．将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度


【练习】6．用多用表测量直流电压和测电阻时（ ）


A．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表


B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表


C．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表


D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表


【练习】7．用多用表的欧姆档测电阻，下列说法中哪些是正确的（ ）


A．测量前必须调零，而且每测一次电阻都要重新调零


B．每次换挡后必须电阻调零


C．待测电阻如果是连接在某电路中，应把它先与其它元件断开，再进行测量


D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两只手分别将两个表笔与电阻紧紧在捏在一起


【练习】8．用欧姆表“R×10”挡，测量一个电阻的阻值，调零以后，用表笔紧接电阻的两端，发现表的指针偏转角度极小，正确的判断和作法是（ ）


A．这个电阻阻值很小


B．这个电阻阻值很大


C．为了把电阻值测得更准一些，应换用“R×1”挡重新欧姆调零再测量


D．了把电阻值测得更准一些，应换用“R×100”挡重新欧姆调零再测量
