【学习目标】


一、知识与技能


1．借助实验，知道闭合电路欧姆定律。


2．能利用实验结果对实际问题进行简单分析。


3．知道闭合电路中各点的电势高低，加深对于电动势及回路中能量转化的理解。


二、过程与方法


1．懂得使用电压传感器，学会测量电源电动势的一种方法。


2．通过实验，学会处理实验数据，归纳、总结的科学研究方法。


三、情感、态度与价值观


1．了解电池的结构，感悟物理贴近生活、联系实际。


2．结合实验和探索过程，学会观察、勤于思考，体会科学研究方法，提高科学素养。


【学习重点】


1．推导闭合电路欧姆定律，应用定律进行有关讨论。


2．路端电压与负载的关系。


【学习难点】


路端电压与负载的关系。


【学习过程】


一、新课学习

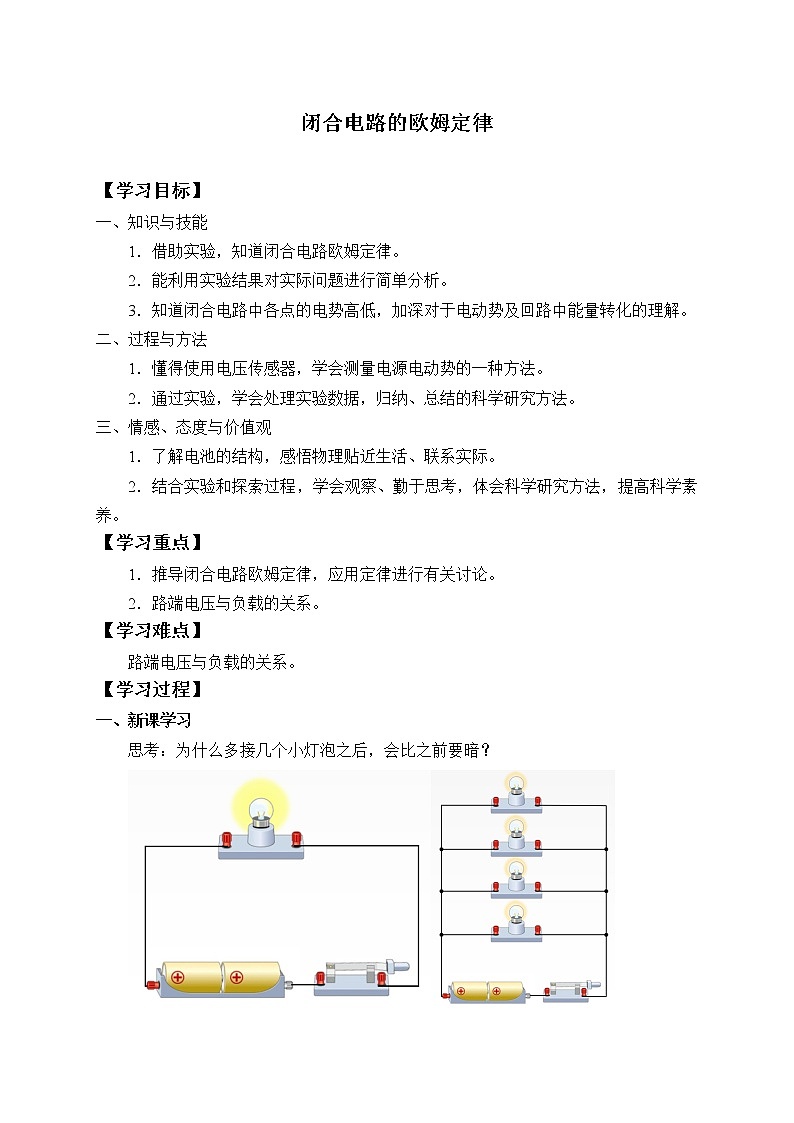

思考：为什么多接几个小灯泡之后，会比之前要暗？





由导线、电源、用电器连成的电路叫做______________。


用电器和导线组成____________，电源内部是____________。





（一）电动势


1.电源：


（1）保持两极间有__________。


（2）通过_____________做功把其它形式的能转化为__________的装置。





2.电动势：______________________________________________________。


（1）______________做的功与_______________________之比来表示电源的这种特性，叫做电动势。用字母E表示。


表达式：__________________


（2）单位：_________


（3）电动势与外电路无关，由____________特性决定的。


（4）电动势的实质：表征____________________________________。


（二）闭合电路欧姆定律及其能量分析


1.内电路和外电路


（1）内电路：电源内部的电路，叫内电路。如___________________________。


（2）外电路：电源外部的电路，叫外电路。包括用_______________________。


2.内电阻和外电阻


（1）内电阻：内电路的电阻，通常称为________________________。


（2）外电阻：外电路的总电阻。


3.电源的电动势与内、外电路中的电势降落关系


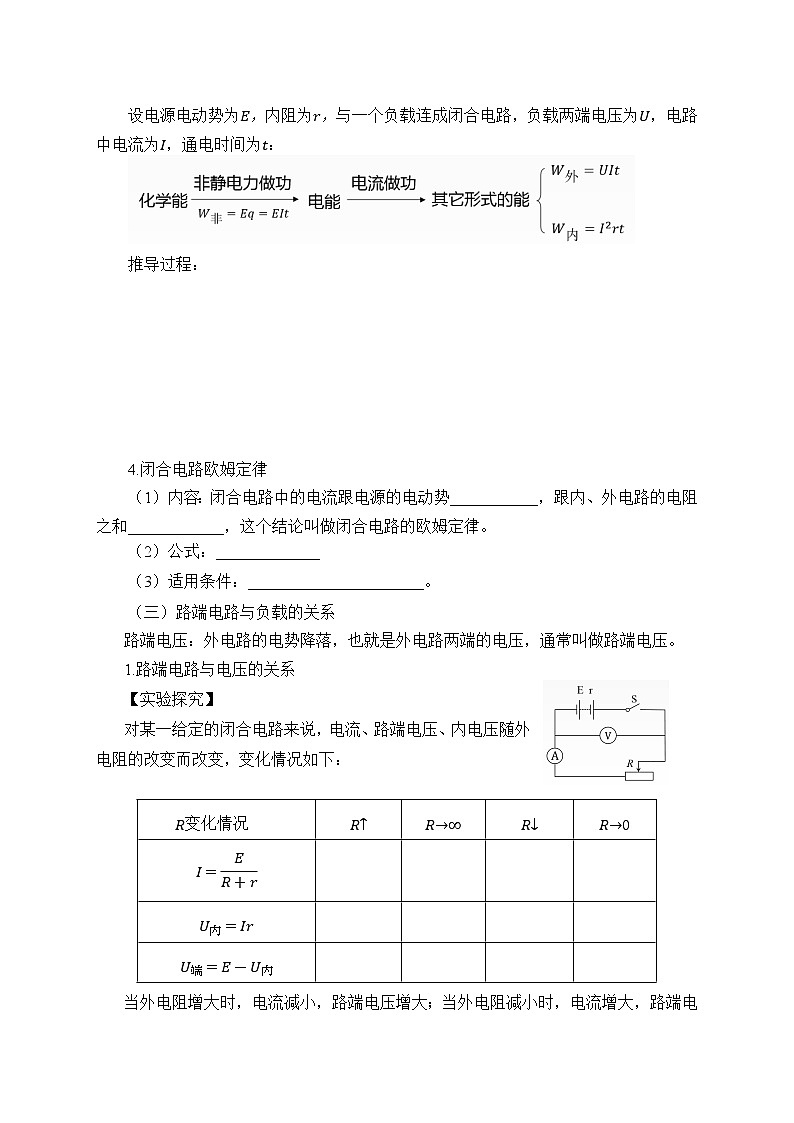

设电源电动势为E，内阻为r，与一个负载连成闭合电路，负载两端电压为U，电路中电流为I，通电时间为t：





推导过程：




















4.闭合电路欧姆定律


（1）内容：闭合电路中的电流跟电源的电动势___________，跟内、外电路的电阻之和____________，这个结论叫做闭合电路的欧姆定律。


（2）公式：_____________


（3）适用条件：______________________。


（三）路端电路与负载的关系


路端电压：外电路的电势降落，也就是外电路两端的电压，通常叫做路端电压。


1.路端电路与电压的关系


【实验探究】


对某一给定的闭合电路来说，电流、路端电压、内电压随外电阻的改变而改变，变化情况如下：





当外电阻增大时，电流减小，路端电压增大；当外电阻减小时，电流增大，路端电压减小。


定性分析











①当外电路断开时，


R____________，I____________，U内__________，U外__________，


此为直接测量电源电动势的依据。


②当电源两端短路时，


R____________，I____________，U____________,U内____________。


由于r很小，电路中电流很大，容易烧坏电源。


（绝对不允许将电源两端用导线直接连接在一起。）


2.路端电路与电流的关系


路端电压U与电流I的关系图像是一条向下倾斜的直线。画出U—I图像：


①在纵轴上的截距表示____________________


②在横轴上的截距表示____________________


③图象斜率的绝对值表示__________________


（内阻越大，图线越__________）








3.闭合电路中的功率


（1）闭合电路中的能量转化qE＝_________________


在某段时间内，电能提供的电能等于内、外电路消耗的电能的____________。


电源的电动势又可理解为________________________________________________。


（2）闭合电路中的功率


EI＝_________________=_________________


说明了电源提供的电能只有一部分消耗在外电路上，转化为其他形式的能，另一部分消耗在___________上，转化为___________。


（3）电源提供的电功率


电源提供的电功率，又称之为电源的总功率。


P＝___________


R↑→P___，R→∞时，P______。


R↓→P___，R→0时，P______。


（4）外电路消耗的电功率


外电路上消耗的电功率，又称之为电源的输出功率。


P＝U外I


定性分析


I＝EQ \F(E,R＋r)


U外＝E－Ir＝EQ \F(RE,R＋r)


从这两个式子可知，R很大或R很小时，电源的输出功率__________________。


定量分析








所以，当R＝r时，电源的输出功率为最大，_______________。


图像表述：














从P－R图像中可知，当电源的输出功率小于最大输出功率时，对应有两个外电阻R1．R2时电源的输出功率相等。可以证明，R1．R2和r必须满足：r=_______________。


（5）内电路消耗的电功率


内电路消耗的电功率是指电源内电阻发热的功率。


P内＝U内I＝E2R(R+r)2


R↑→P内_______，R↓→P内_______。


（6）电源的效率


电源的输出功率与总功率的比值。


η＝EQ \F(P外,P)＝EQ \F(R,R＋r)


当外电阻R越大时，电源的效率越高。当电源的输出功率最大时，η＝______。


二、当堂检测


【题1】关于电动势下列说法中正确的是（ ）


A.在电源内部把正电荷从负极移到正极，非静电力做功，电能增加


B.对于给定的电源，移动正电荷非静电力做功越多，电动势就越大


C.电动势越大，说明非静电力在电源内部把正电荷从负极向正极移动，单位电荷量做功越多


D.电动势越大，说明非静电力在电源内部把正电荷从负极移到正极，移送电荷量越多


【题2】如图所示的电路中，当S闭合时，电压表和电流表（均为理想电表）的示数各为1.6V和0.4A。当S断开时，它们的示数各改变0.1V和0.1A，求电源的电动势。





【题3】如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（ ）


A.电流表的示数变大，电压表的示数变大


B.电流表的示数变大，电压表的示数变小


C.电流表的示数变小，电压表的示数变小


D.电流表的示数变小，电压表的示数变大


【题4】如图所示电路中，电源电动势E=10V，内电阻r=0.5Ω，电动机的电阻R0=1.0Ω，电阻R1=1.5Ω，电动机正常工作时，电压表的示数U1=3.0V，求：


（1）电源释放的电功率。


（2）电动机消耗的电功率，将电能转化为机械能的功率。


（3）电源的输出功率。R变化情况
R↑
R→∞
R↓
R→0
I=ER+r
U内=Ir
U端=E-U内
