人教版 (2019)必修 第三册5 实验：练习使用多用电表导学案

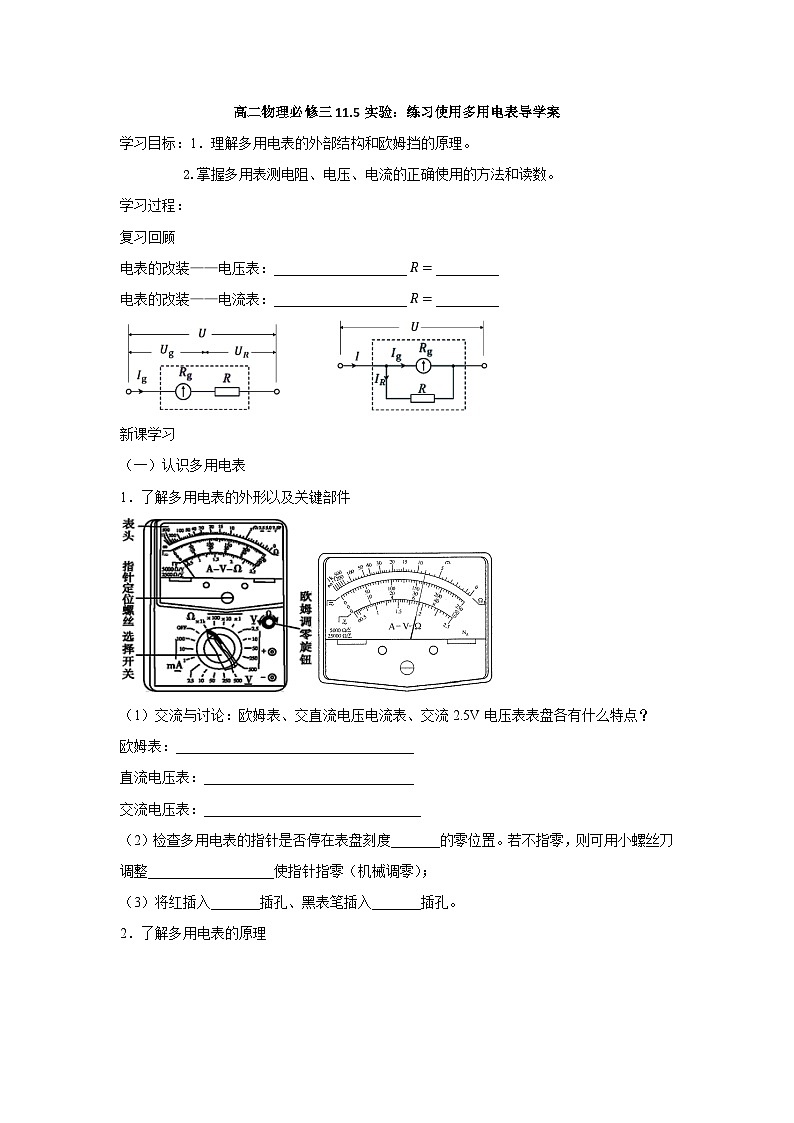

高二物理必修三11.5实验：练习使用多用电表导学案

学习目标：1．理解多用电表的外部结构和欧姆挡的原理。

2.掌握多用表测电阻、电压、电流的正确使用的方法和读数。

学习过程：

复习回顾

电表的改装——电压表：____________________________

电表的改装——电流表：____________________________

新课学习

（一）认识多用电表

1．了解多用电表的外形以及关键部件

（1）交流与讨论：欧姆表、交直流电压电流表、交流2.5V电压表表盘各有什么特点？

欧姆表：__________________________________

直流电压表：______________________________

交流电压表：_______________________________

（2）检查多用电表的指针是否停在表盘刻度_______的零位置。若不指零，则可用小螺丝刀调整__________________使指针指零（机械调零）；

（3）将红插入_______插孔、黑表笔插入_______插孔。

2．了解多用电表的原理

思考：（1）开关S调到哪两个位置上多用电表测量的是电流？哪个位置量程大？

（2）调到哪两个位置上测量的是电压？

（3）调到哪两位置上测量的是电阻？哪个位置量程大？

（4）测电阻、直流电流、直流电压时，电流流经红、黑表笔有什么共同特点？

总结：（1）电流均从___________流入多用电表！

（2）欧姆表的内部电源正极与___________相连！

例1：用多用电表测直流电压和测电阻时，若红表插入多用电表的正（+）插孔，则（　　）

A．前者（测电压）电流从红表笔流入多用电表，后者（测电阻）从红表笔流出多用电表

B．前者电流从红表笔流出多用电表，后者电流从红表笔流出 多用电表

C．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表

D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表

（二）使用多用电表测量前准备：

①_______________________________________________________；

②_______________________________________________________；

③_______________________________________________________。

1．测量小灯泡的电压

（1）将电压表（多用电表合适的电压档）___________在待测电路两端。

（2）量程应___________小灯泡两端电压的估计值。

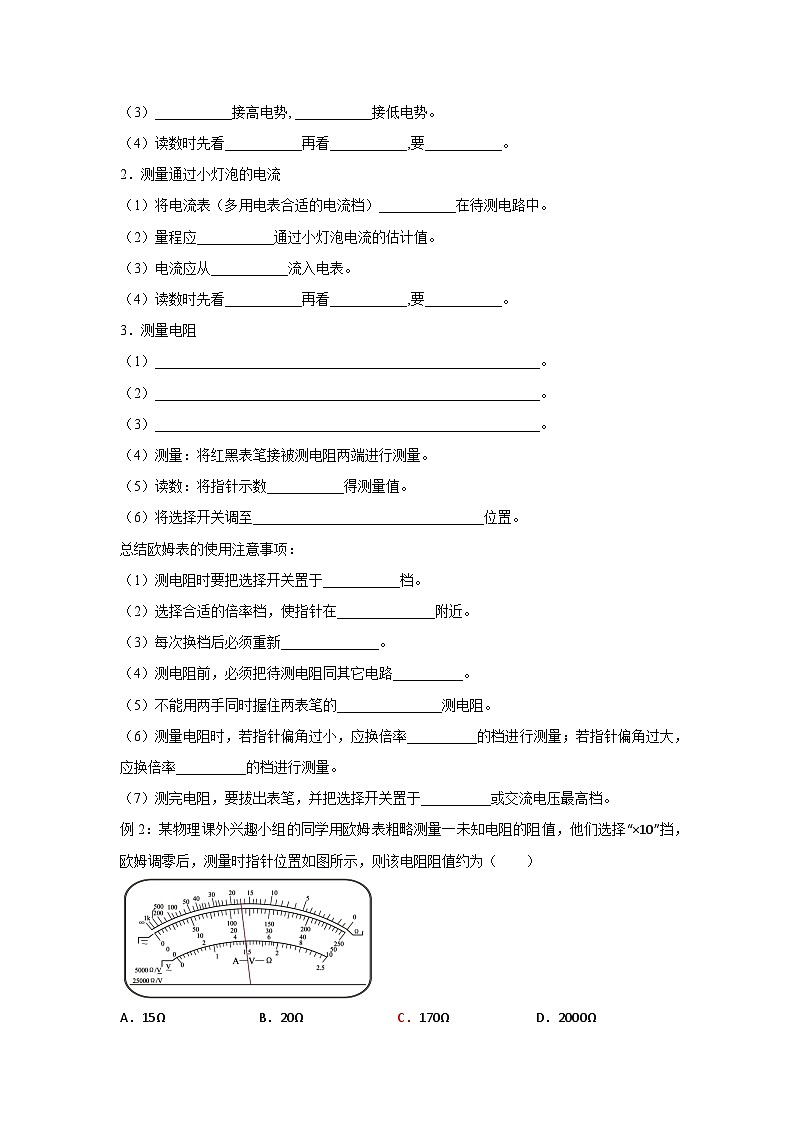

（3）___________接高电势, ___________接低电势。

（4）读数时先看___________再看___________,要___________。

2．测量通过小灯泡的电流

（1）将电流表（多用电表合适的电流档）___________在待测电路中。

（2）量程应___________通过小灯泡电流的估计值。

（3）电流应从___________流入电表。

（4）读数时先看___________再看___________,要___________。

3．测量电阻

（1）_______________________________________________________。

（2）_______________________________________________________。

（3）_______________________________________________________。

（4）测量：将红黑表笔接被测电阻两端进行测量。

（5）读数：将指针示数___________得测量值。

（6）将选择开关调至_________________________________位置。

总结欧姆表的使用注意事项：

（1）测电阻时要把选择开关置于___________档。

（2）选择合适的倍率档，使指针在______________附近。

（3）每次换档后必须重新______________。

（4）测电阻前，必须把待测电阻同其它电路__________。

（5）不能用两手同时握住两表笔的_______________测电阻。

（6）测量电阻时，若指针偏角过小，应换倍率__________的档进行测量；若指针偏角过大，应换倍率__________的档进行测量。

（7）测完电阻，要拔出表笔，并把选择开关置于__________或交流电压最高档。

例2：某物理课外兴趣小组的同学用欧姆表粗略测量一未知电阻的阻值，他们选择“×10”挡，欧姆调零后，测量时指针位置如图所示，则该电阻阻值约为（　　）

A．15Ω B．20Ω C．170Ω D．2000Ω

课后作业：

1、关于多用电表及其使用操作，下列说法正确的是（　　）

A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近

B．测量不同电阻，每次都必须重新调零再进行测量

C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反

D．多用电表的指针偏角越大，被测电阻的阻值越大

2、用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角度很大，下列说法正确的是（　　）

A．流过欧姆表电流过小

B．这个电阻值很大

C．为了把电阻测得更准确些，应换用“×1”挡，重新调零后再测量

D．为了把电阻测得更准确些，应换用“×100”挡，重新调零后再测量

3、关于用多用电表测量电学中的物理量的实验，下列操作正确的是（　　）

A．测量未知直流电源两端电压时，应先用小量程再逐渐增大到合适的量程

B．用“×100Ω”档测电阻时指针如图所示，应改用“×10Ω”档，欧姆调零后再测

C．测二极管的反向电阻时，红表笔应接二极管的负极

D．使用结束时，应把选择开关置于直流电压最高档

4、如图所示为一个多量程多用电表的简化电路图。单刀多掷开关S可以与不同接点连接。下列说法正确的是（　　）

A．当S接1或2时为直流电压档，接1时量程较大

B．当S接1或2时为直流电流档，接2时量程较小

C．当S接3或4时为直流电流档，接3时量程较大

D．当S接5或6时为直流电压档，接6时量程较小

5、已知如图所示的电路中有一处发生了断路，现用多用电表的电压挡对电路进行故障检查，当两表笔接a、d和a、b时电表显示的示数均为5V，接c、d和b、c时均无示数，则发生断路的是（　　）

A．L      B．R       C．R′     D．S

6、如图所示为欧姆表原理示意图。其中，电流表的满偏电流为300μA，内阻Rg=100Ω，调零电阻最大值R=50kΩ，电池电动势E=1.5V。则下列说法中正确的是（　　）

A．左接线处是黑表笔，右接线处是红表笔

B．当电流是满偏电流的二分之一时，用它测得的电阻Rx是4950Ω

C．当电流是满偏电流的二分之一时，用它测得的电阻Rx是500Ω

D．测二极管正向电阻：左接线处接二极管负极，右接线处接二极管正极

7、电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（　　）

A．电压表的精确度为0.1V，不需要估读到0.01V    B．电压表的读数为1.2V

C．电流表的精确度为0.02A，需要估读到0.001A    D．电流表的读数为0.50A

8、某同学练习使用多用电表

（1）用多用电表测电阻时，下列说法正确的是_________。

A．测量前必须欧姆调零，而且每测一次电阻都要重新调零

B．用选择开关指向欧姆挡“×10”位置的多用电表测某电阻阻值，如果指针偏转角度太小，应这将选择开关调至“×1”挡

C．待测电阻若是连接在电路中，应当先把它与其他元件断开后再测量

D．使用完毕应当拨出表笔，并把选择开关旋到OFF挡或直流电压最高挡

（2）用多用电表测电流时，若多用电表未接入电路时。指针如图1所示，接着的操作是__________。将多用电表接入电路时，应该让电流从___________（填“红”或“黑”）表笔流入，若选择开关拨至“50mA”挡，指针所指的位置如图2所示，则电路中的电流为_________mA。

9、某物理学习兴趣小组准备自行组装一只欧姆表，并利用其尽可能准确地测量一内阻约为几千欧姆的电压表的内阻，现有如下器材供选择：

A．直流电源（电动势E1为6V，内阻r1为2Ω）

B．直流电源（电动势E2为1.5V，内阻r2约为0.5Ω）

C．电流表G1（量程0~300uA，内阻Rg为300Ω）

D．电流表G2（量程0~100mA，内阻Rg为5Ω）

E. 滑动变阻器RL1 (0-100Ω)

F. 滑动变阻器RL2 (0-5KΩ)

G. 导线若干

（1）组装好的欧姆表的内部电路图如图所示，则电源应选用_______，电流表应选用_______，滑动变阻器应选用_______。（填写器材前面字母代号）

（2）为了能直接读出待测电阻阻值，小组成员用贴纸在电流刻度旁标记相应的电阻值，则电流表满刻度的六分之五位置处应标记的电阻值为_______Ω。

（3）用改装的欧姆表经正确操作短接调零后，测量一内阻约为5KΩ的电压表的内阻，则电压表的正极应与改装后的欧姆表的_______（填“黑”或“红”）表笔相接，正确操作后电压表的示数约为_______V（结果保留两位有效数字）。
