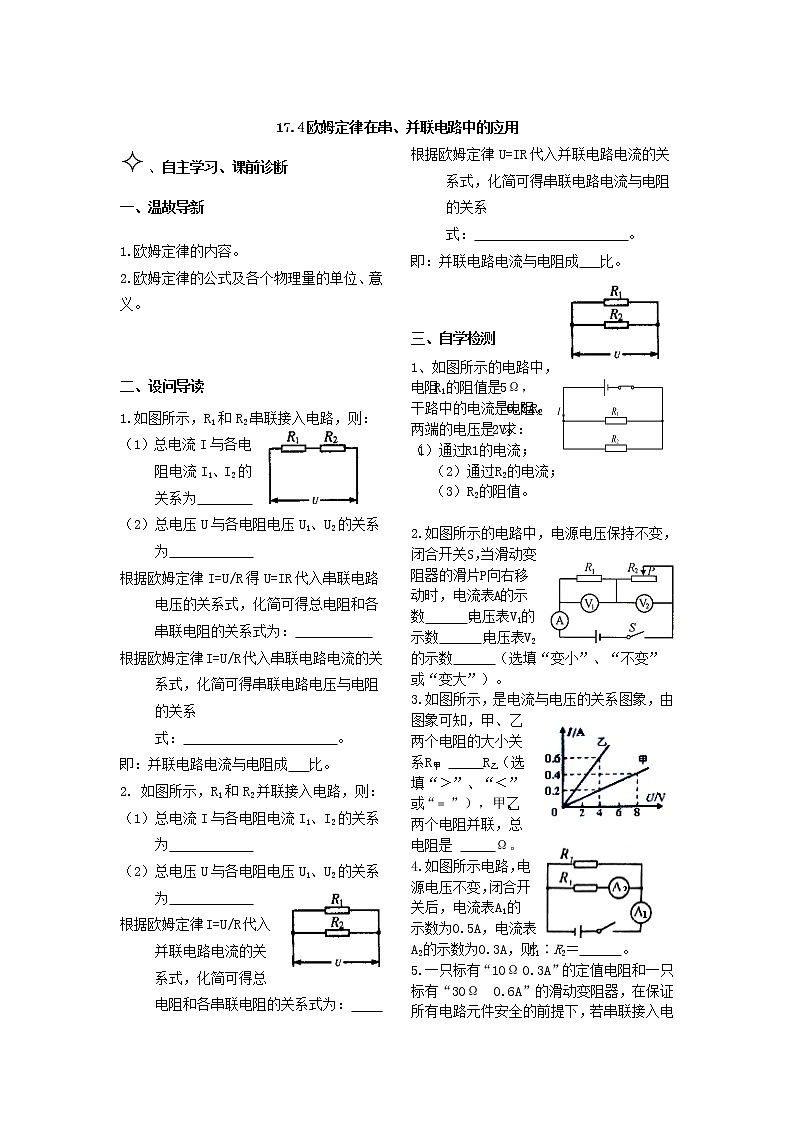

17.4欧姆定律在串、并联电路中的应用、自主学习、课前诊断


一、温故导新


1.欧姆定律的内容。


2.欧姆定律的公式及各个物理量的单位、意义。





二、设问导读


1.如图所示，R1和R2串联接入电路，则：


（1）总电流I与各电阻电流I1、I2的关系为


（2）总电压U与各电阻电压U1、U2的关系为


根据欧姆定律I=U/R得U=IR代入串联电路电压的关系式，化简可得总电阻和各串联电阻的关系式为：


根据欧姆定律I=U/R代入串联电路电流的关系式，化简可得串联电路电压与电阻的关系式： 。


即：并联电路电流与电阻成 比。


2. 如图所示，R1和R2并联接入电路，则：


（1）总电流I与各电阻电流I1、I2的关系为


（2）总电压U与各电阻电压U1、U2的关系为


根据欧姆定律I=U/R代入并联电路电流的关系式，化简可得总电阻和各串联电阻的关系式为：


根据欧姆定律U=IR代入并联电路电流的关系式，化简可得串联电路电流与电阻的关系式： 。


即：并联电路电流与电阻成 比。








三、自学检测


1、如图所示的电路中，电阻R1的阻值是5Ω，干路中的电流是0.5A，电阻R2两端的电压是2V。求：（1）通过R1的电流；


（2）通过R2的电流；


（3）R2的阻值。





2.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 （选填“变小”、“不变”或“变大”）。


3.如图所示，是电流与电压的关系图象，由图象可知，甲、乙两个电阻的大小关系R甲 R乙（选填“﹥”、“﹤”或“﹦”），甲、乙两个电阻并联，总电阻是 Ω。


4.如图所示电路，电源电压不变，闭2


1


合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则R1∶R2＝ 。


5.一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为 A，它们两端允许加的最大电压为 V。





互动学习、解决问题


1.同桌同学逐题交流在前面的学习的收获、感悟


2.请你帮助我（四人小组共同解决同桌无法解决的问题）


3.老师和你一起学（哪些知识同学们无法解决，需要同学、老师的帮助）


学以致用、能力提升


一、巩固训练


1.如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）


A．R1∶R2＝1∶4


B．R1∶R2＝4：l


C．R1∶R2＝1∶5


D．R1∶R2＝5∶l


R1


R2


2.如图所示的电路中，电源电压保持不变，电阻R2 =20Ω。闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数0.3A，


求：（1）电源电压；


（2）电阻R1的阻值。





S1


S2


R1


R2





3.如图所示电路，电源电压保持不变，R1、R2的阻值分别为10Ω和20Ω。当S1、S2均闭合时，电压表的示数为9V；当S1闭合、S2断开时，电压表的示数为______V，通过R2的电流______A。


二、拓展延伸





1.如图所示的电路中，电源电压保持不变。闭合开关S，滑动变阻器的滑片P向右移动，下列说法正确的是（ ）


A．电压表V1与电压表V2的示数之和保持不变


B．电压表V2与电流表A的示数之比保持不变


C．电流表A的示数变小，电压表V1的示数变大


D．电流表A的示数变小，电压表V2的示数变大


2. 下图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为


A．4∶3 B．3∶2


C．3∶4 D．3∶1




















参考答案


自学检测


1. 0.4A 0.1A 20Ω


2. 变小 变小 变大


3. < （大于） 5Ω


4. 2：3（3:2）


5. 0.3A 12V


巩固训练


1. A


2. 6V 30Ω 3. 6V 0.3A


拓展延伸


1. D


2. C
