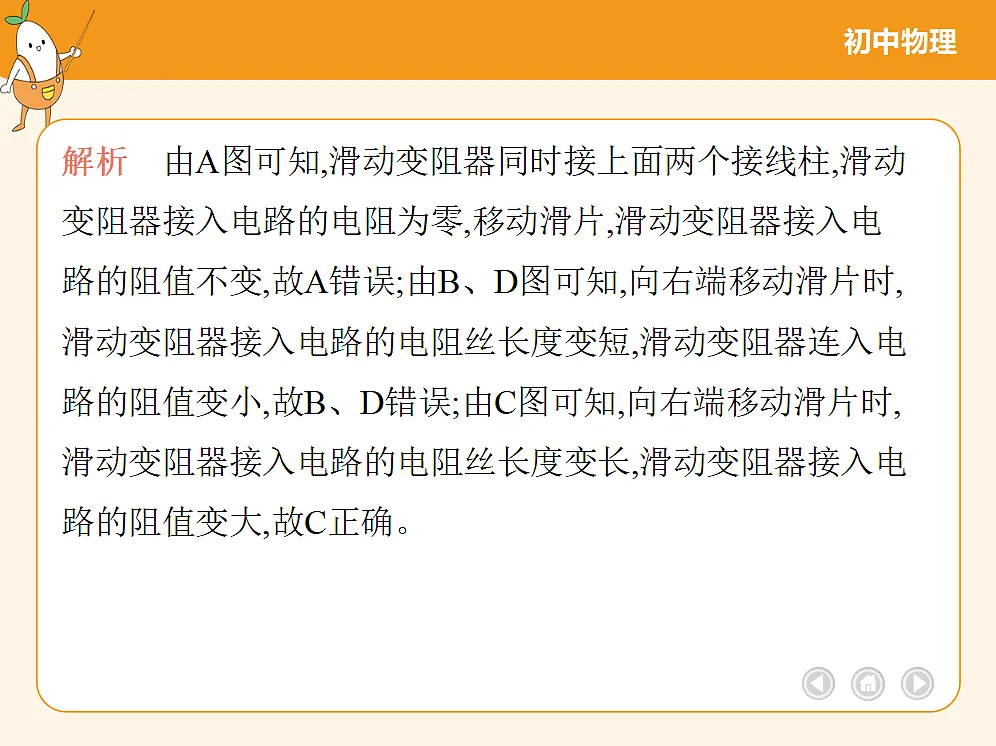

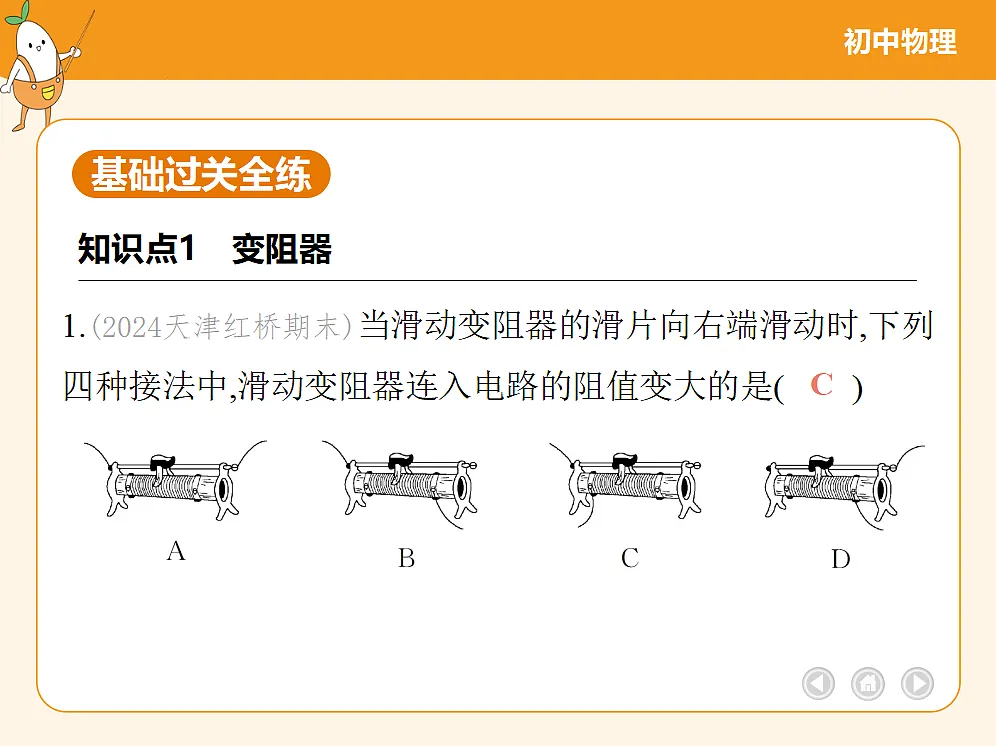

解析　由A图可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变,故A错误;由B、D图可知,向右端移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故B、D错误;由C图可知,向右端移动滑片时,滑动变阻器接入电路的电阻丝长度变长,滑动变阻器接入电路的阻值变大,故C正确。

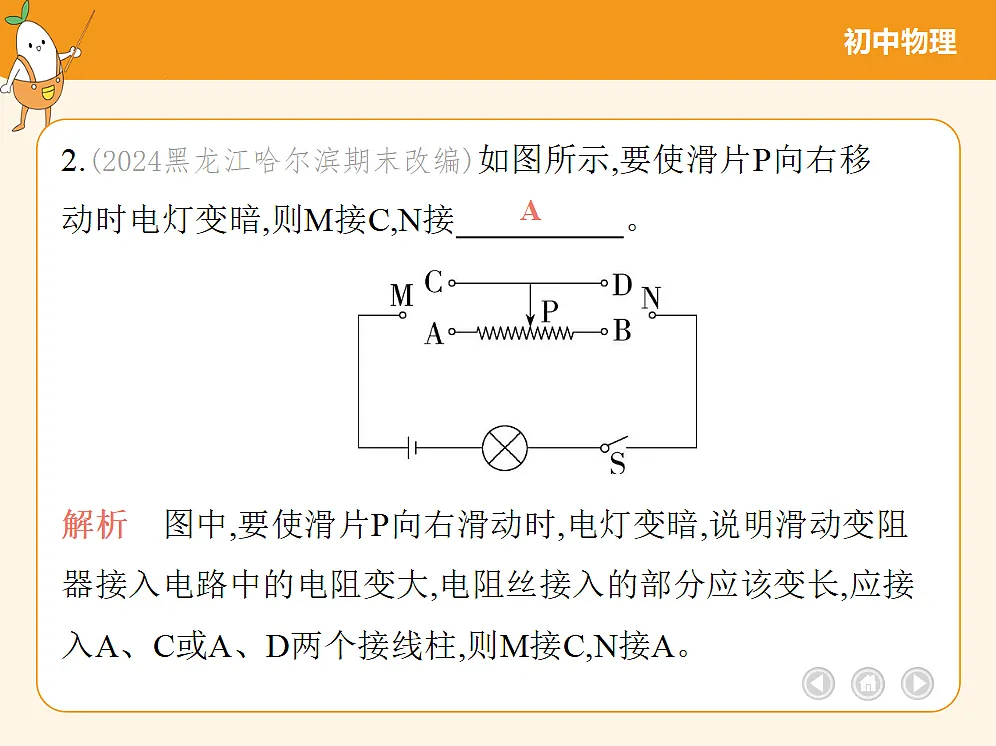

解析　图中,要使滑片P向右滑动时,电灯变暗,说明滑动变阻器接入电路中的电阻变大,电阻丝接入的部分应该变长,应接入A、C或A、D两个接线柱,则M接C,N接A。

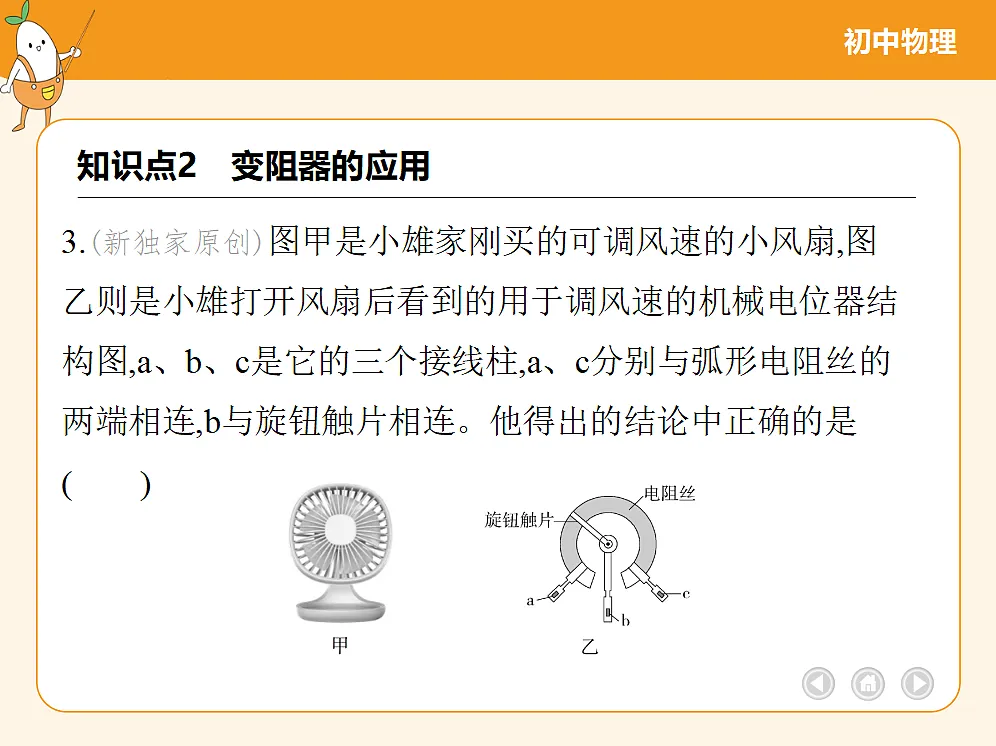

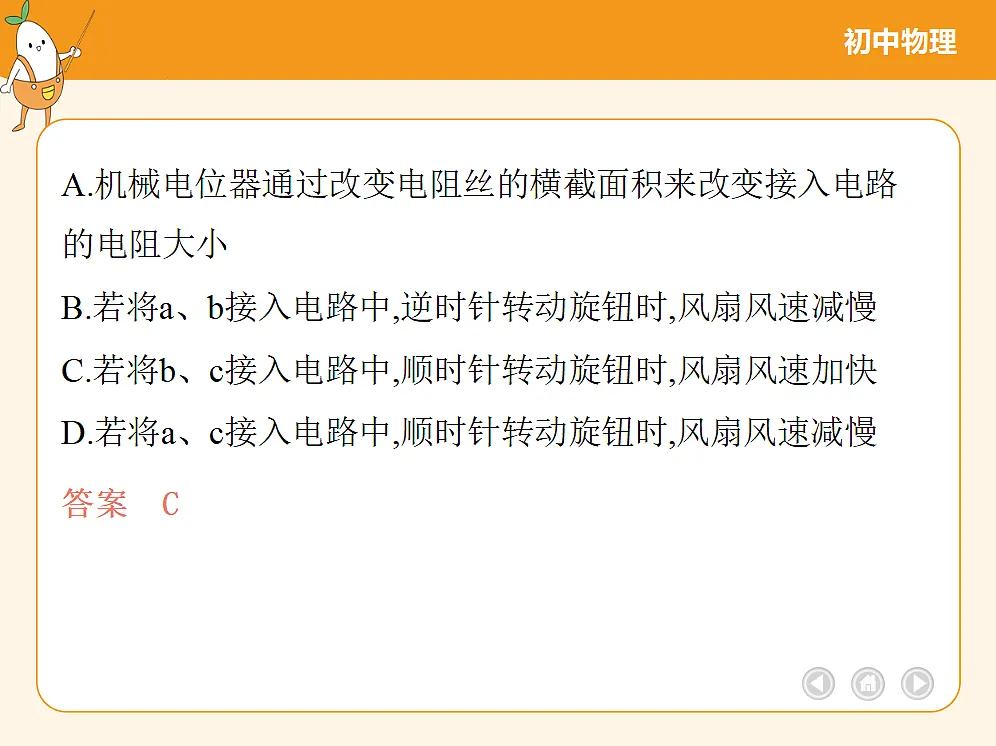

A.机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻大小B.若将a、b接入电路中,逆时针转动旋钮时,风扇风速减慢C.若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快D.若将a、c接入电路中,顺时针转动旋钮时,风扇风速减慢

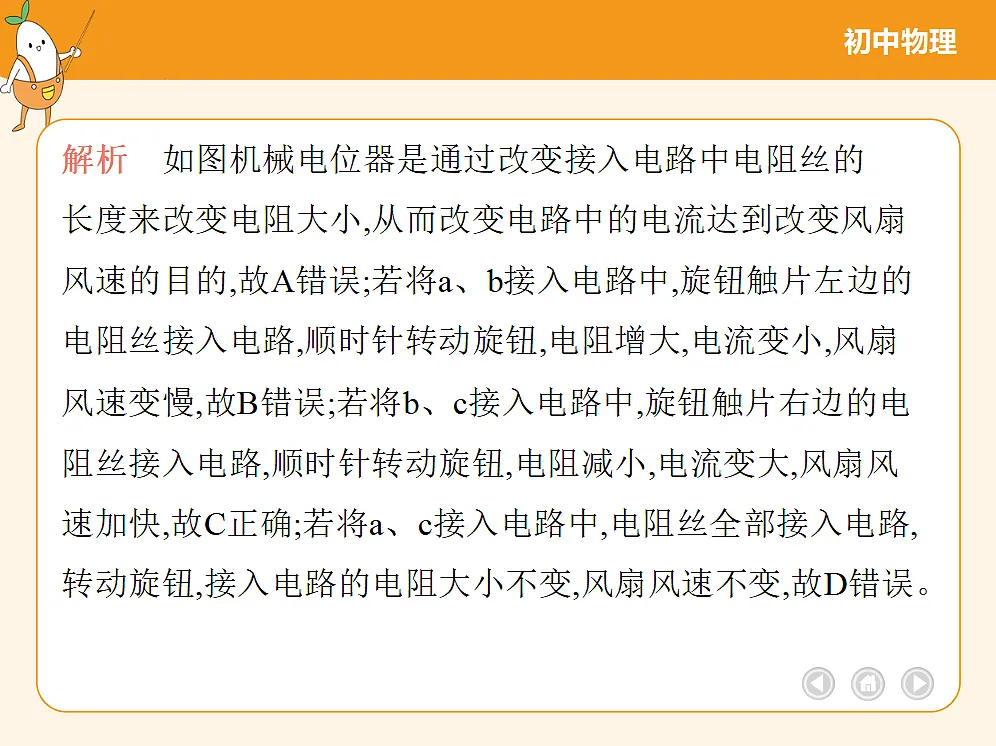

解析　如图机械电位器是通过改变接入电路中电阻丝的长度来改变电阻大小,从而改变电路中的电流达到改变风扇风速的目的,故A错误;若将a、b接入电路中,旋钮触片左边的电阻丝接入电路,顺时针转动旋钮,电阻增大,电流变小,风扇风速变慢,故B错误;若将b、c接入电路中,旋钮触片右边的电阻丝接入电路,顺时针转动旋钮,电阻减小,电流变大,风扇风速加快,故C正确;若将a、c接入电路中,电阻丝全部接入电路,转动旋钮,接入电路的电阻大小不变,风扇风速不变,故D错误。
4.(跨学科·物理学与日常生活)(2023广西南宁二中期中)如图甲所示的调光型台灯,通过旋动下方连接碳膜电阻的旋钮,调节灯的亮度。调节亮度的电位器如图乙所示,它相当于一个　　 　　   ,通过改变电阻丝的　　   来改变阻值大小;当A、B端接入电路时,顺时针旋转滑片P,台灯的亮度　　    (选填“变亮”或“变暗”)。
解析　通过旋动下方连接碳膜电阻的旋钮,改变电位器接入电路中的电阻丝的长度,可以调节灯的亮度,其实质是个滑动变阻器;当A、B端接入电路时,顺时针旋转滑片P,电位器接入电路中的电阻变大,通过台灯的电流变小,台灯的亮度变暗。
5.(2024广东江门一中景贤学校期中)(1)如图甲所示电阻箱的读数为　　　　    Ω。(2)如图乙所示的插孔式电阻箱,其接入电路的电阻值为　        Ω。
解析    (1)如图甲所示,电阻箱的读数为2×1 000 Ω+2×100 Ω+3×10 Ω+0×1 Ω=2 230 Ω;(2)如图乙为插孔式电阻箱,铜塞插进去相当于导线,所以电流从A到B经过了1 Ω的电阻和2 Ω的电阻,所以接入电路的电阻为3 Ω。
6.(2023福建中考,6,★☆☆)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的 (　    )A.材料　　　　　　　    B.横截面积C.长度　　　　　　　    D.电流方向
解析　滑动变阻器的工作原理:改变连入电路电阻丝的长度,从而改变连入电路的电阻大小,故C正确,A、B、D错误。
解析　该电路为串联电路,闭合开关,灯泡不亮时,先观察电流表是否有示数;如果无示数,说明电路断路,然后检测出断路的位置,并进行处理;如果电流表有较小的示数,则是电路中电阻较大造成的,可移动滑动变阻器滑片观察灯泡是否发光,故C正确;电路发生断路故障时,换用灯泡或增加电池数量,灯泡同样不发光,故A、B错误;如果灯丝断了或灯泡被短路,拆掉导线重新连接电路,灯泡仍然不亮,故D错误。
8.(2024上海杨浦期末,18,★★☆)小明做“用滑动变阻器改变电路中电流”实验,连接电路时,开关处于　　　　    状态,电流从电流表的　　　　    接线柱流入。如图所示,若小明向左移动滑动变阻器滑片的过程中,观察到电流表的示数增大,变阻器连入电路的阻值　　　　    (选填“增大”“不变”或“减小”),可判断变阻器的接线柱　　　　    接入电路中(选填“A与B”“A与C”或“B与C”)。
解析　在连接电路时,开关应处于断开状态,电流从电流表的正接线柱流入、负接线柱流出;如图所示,若小明向左移动滑动变阻器滑片的过程中,观察到电流表的示数增大,说明变阻器连入电路的阻值减小,可判断变阻器的接线柱A与C接入电路中。
(1)在闭合开关前,滑片P应移动到最　　　　    (填“左”或“右”)端。(2)滑片向右端滑动时,小灯泡　　　　    (填“变亮”“变暗”或“不变”),电流表示数　　　　    (填“变大”“变小”或“不变”)。(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不变,而且一直很暗,电流表示数　　　　    (填“变化”或“不变”),这可能是因为连了接线柱　　　　    和接线柱　　　　    。
解析    (1)为了保护电路,在闭合开关前,滑片处于最大阻值处,即滑片P移动到最左端;(2)据图可知,滑片右边的电阻丝接入电路,故若滑片向右端滑动时,接入电路的电阻变小,此时电路的电流会变大,灯泡变亮;(3)灯泡很暗,说明此时电路中的电阻很大,同时移动滑片灯泡亮度不变,说明滑片不起作用,故能说明此变阻器下面的两个接线柱接入电路了。
(1)按要求连接实物图。
(2)连接电路时开关应处于　　　　    状态,变阻器的滑片应处于　　　　    端(选填“A”或“B”)。(3)滑片P向左移动时,电流表示数变　　　　    ,灯泡亮度    　　　    (填“变亮”“变暗”或“不变”)。(4)某同学连接电路时马虎大意,闭合开关后发现电流表指针满偏后继续向右偏,其原因是　　　　     　　　　     ;而电压表指针向左边无刻度的方向偏转,其原因是　　　　     。
闭合开关前滑动变阻器的滑片没有调到电阻最大位置(或电流表所选量程偏小)
电压表的正负接线柱接反了
解析    (1)根据题意,电路中的电流约为0.8 A,因此电流表应采用0~3 A量程并与灯泡串联,电源由两节干电池组成,因此电压表应采用0~3 V量程并与灯泡并联,滑动变阻器串联在电路中,一上一下各选一接线柱,由滑片向右滑动时灯泡变亮可知,电路中的电阻变小,即下面应采用右下接线柱,如答案图所示;(2)为保护电路,在连接电路的过程中,开关应处于断开状态,变阻器的滑片应滑至最大阻值处,由图可知,应滑至A端;(3)滑动变阻器使用的右侧下方接线柱,滑片P向左移动时,
滑动变阻器接入电路中的电阻变大,电流表示数变小,灯泡变暗;(4)某同学连接电路时马虎大意,闭合开关后发现电流表指针达到满偏后继续向右偏,说明闭合开关前滑动变阻器的滑片没有调到电阻最大位置,或电路中的电流超过了电流表的量程,说明电流表所选量程偏小;电压表指针反偏,说明电压表的正负接线柱接反了。
