初中物理人教版（2024）九年级全册（2024）第4节 变阻器习题课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第4节 变阻器习题课件ppt，共14页。

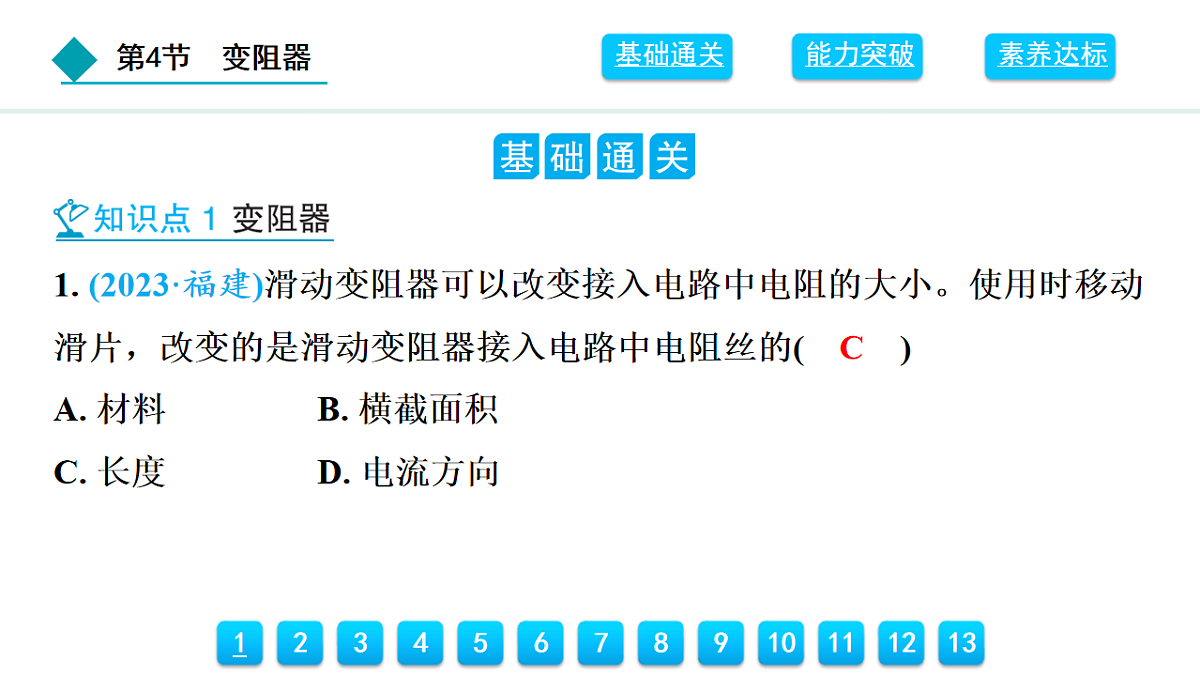

1. (2023·福建)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的(　C　)

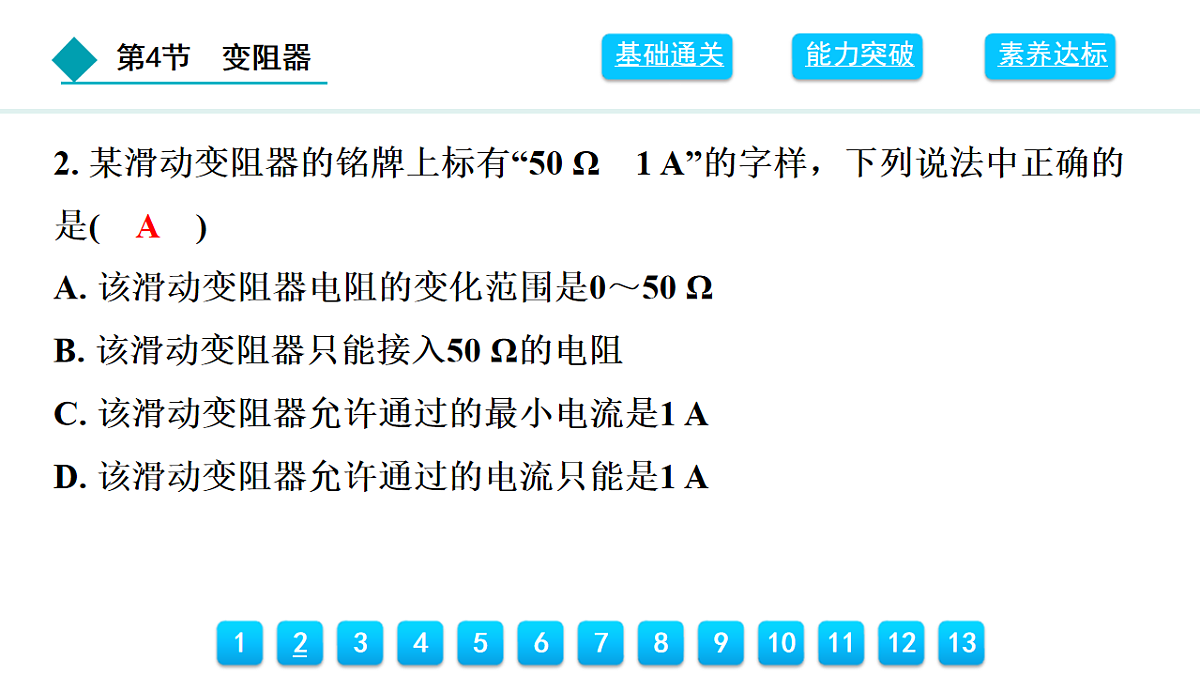

2. 某滑动变阻器的铭牌上标有“50 Ω　1 A”的字样，下列说法中正确的是(　A　)

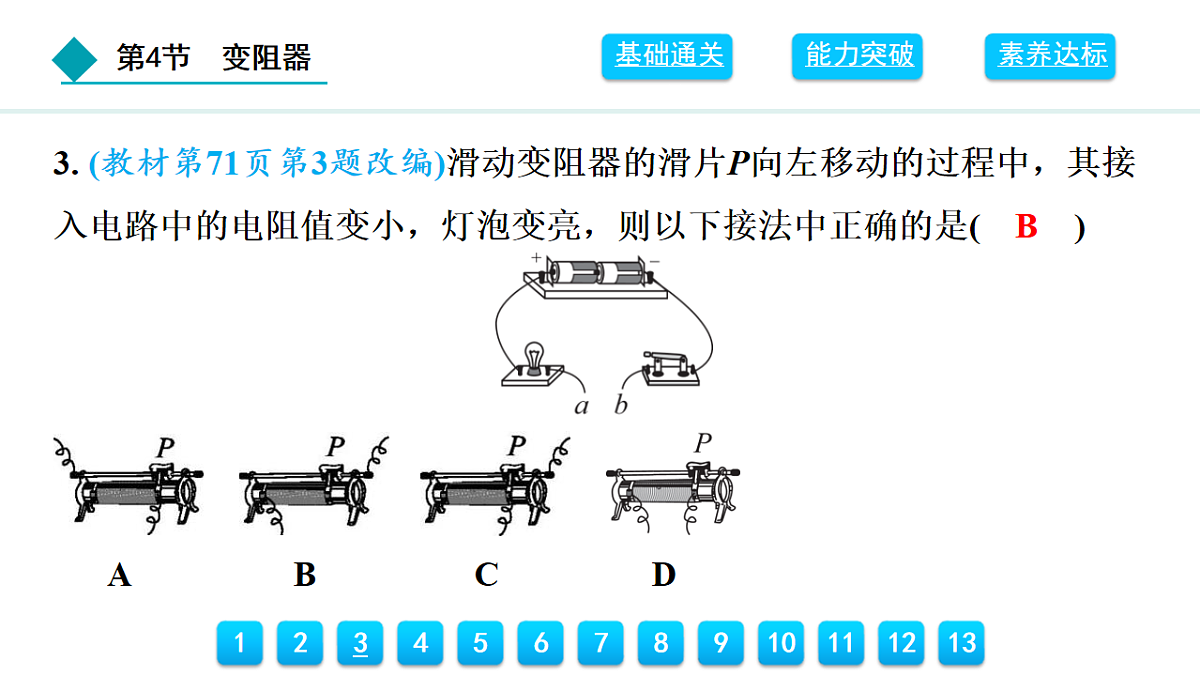

3. (教材第71页第3题改编)滑动变阻器的滑片P向左移动的过程中，其接入电路中的电阻值变小，灯泡变亮，则以下接法中正确的是(　B　)
4. (2023·广东)如图甲所示，电压表的读数为 V；滑动变阻器以图乙所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 (选填“变大”“变小”或“不变”)。
5. 如图所示的是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是 Ω。

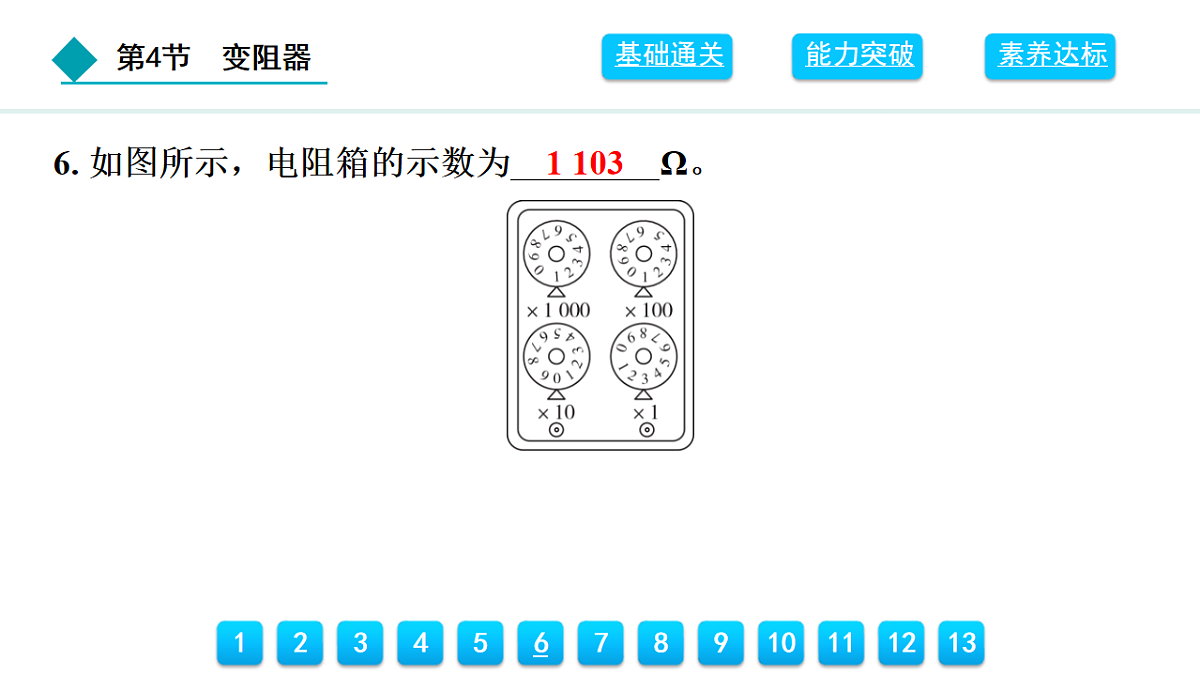

6. 如图所示，电阻箱的示数为 Ω。
7. (2023·天津)电位器实质是一种变阻器，如图所示的是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，电位器连入电路的电阻(　B　)
8. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动滑片可调节灯泡亮度。当将接线柱 ⁠接入电路时，顺时针旋转滑片，灯泡变亮，灯泡的亮度是通过改变电阻丝的 ⁠来实现的。
9. 以下文字为月月同学在复习时整理的学习笔记，其中不正确的是(　C　)
10. 两个滑动变阻器分别标有“20 Ω　1 A”和“50 Ω　2 A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为(　B　)
11. 将两个滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路中，要使这两个滑动变阻器接入电路中的总电阻最大，应把(　D　)
12. 如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：
(1)闭合开关S后，向左移动滑动变阻器的滑片P，小灯泡变暗。(2)电压表测量滑动变阻器两端的电压。
