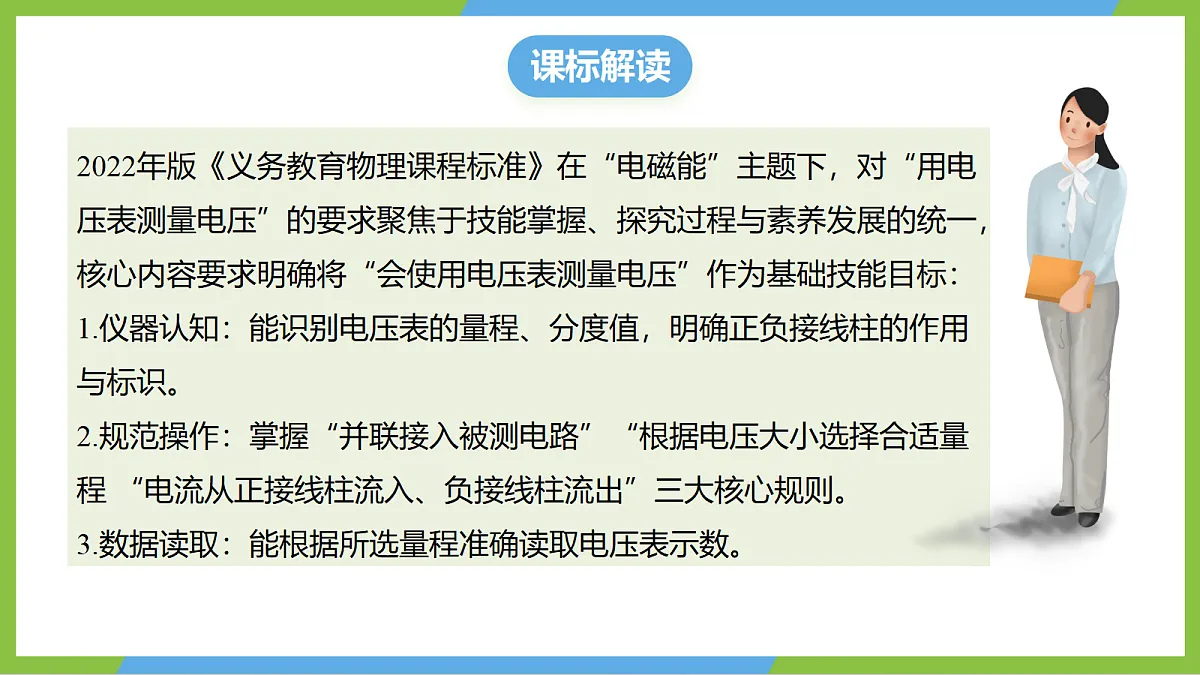

2022年版《义务教育物理课程标准》在“电磁能”主题下，对“用电压表测量电压”的要求聚焦于技能掌握、探究过程与素养发展的统一，核心内容要求明确将“会使用电压表测量电压”作为基础技能目标：1.仪器认知：能识别电压表的量程、分度值，明确正负接线柱的作用与标识。2.规范操作：掌握“并联接入被测电路”“根据电压大小选择合适量程 “电流从正接线柱流入、负接线柱流出”三大核心规则。3.数据读取：能根据所选量程准确读取电压表示数。

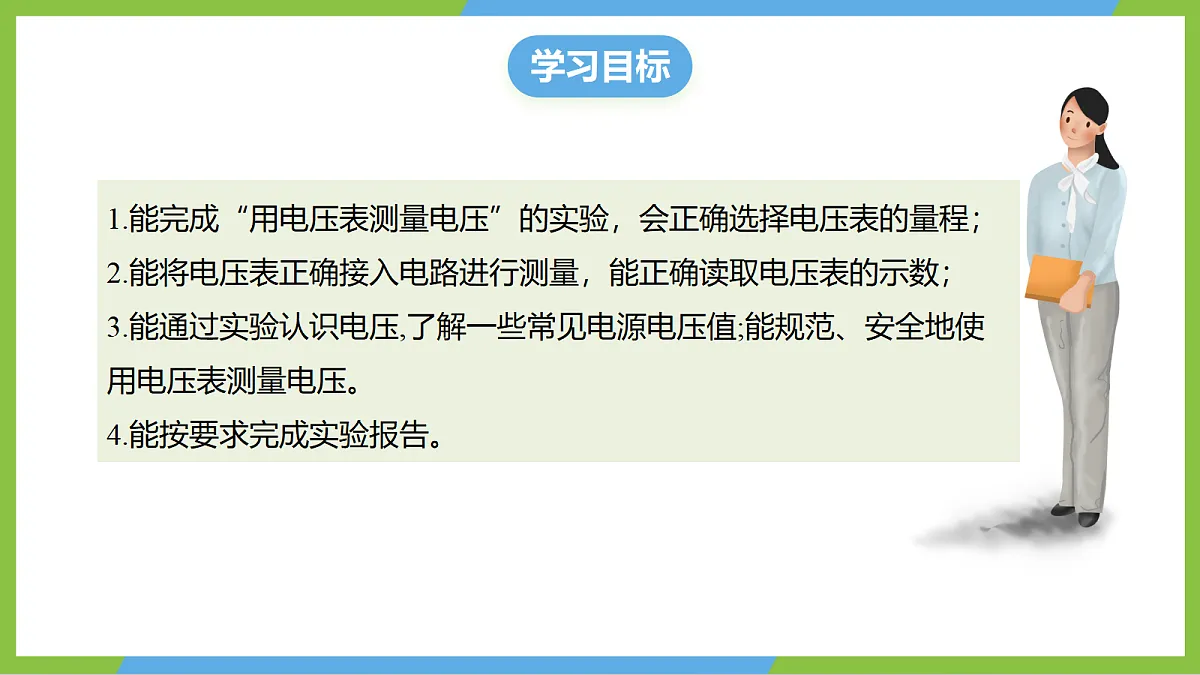

1.能完成“用电压表测量电压”的实验，会正确选择电压表的量程；2.能将电压表正确接入电路进行测量，能正确读取电压表的示数；3.能通过实验认识电压,了解一些常见电源电压值;能规范、安全地使用电压表测量电压。4.能按要求完成实验报告。

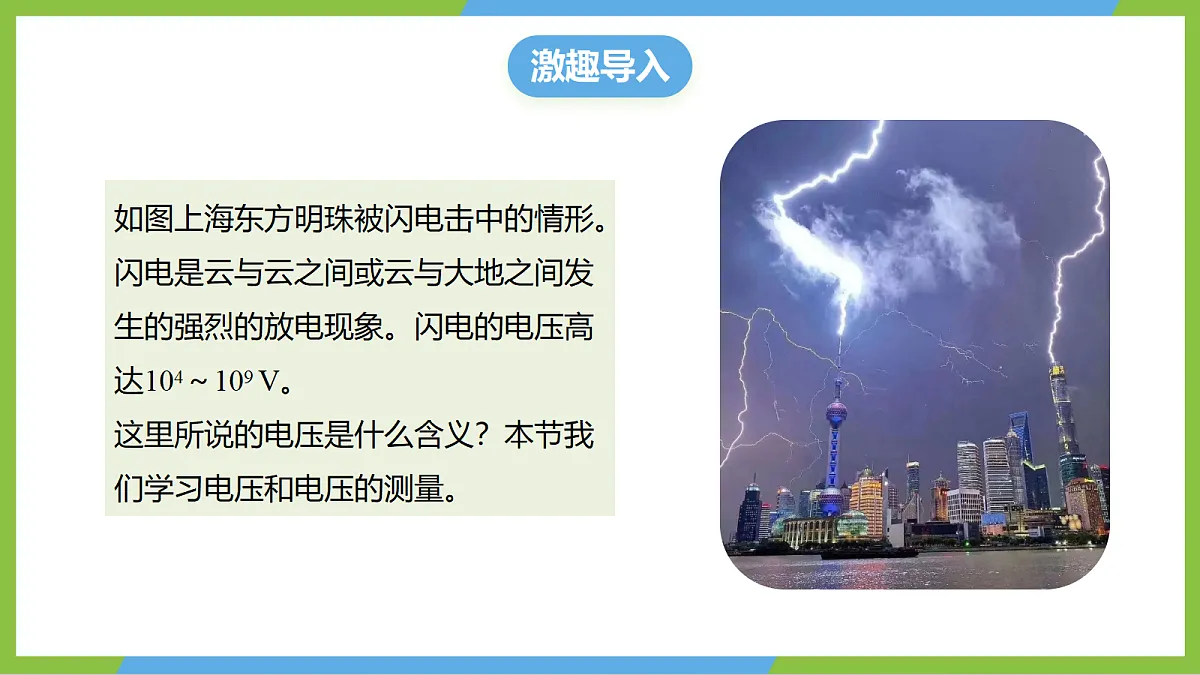

如图上海东方明珠被闪电击中的情形。闪电是云与云之间或云与大地之间发生的强烈的放电现象。闪电的电压高达104～109 V。这里所说的电压是什么含义？本节我们学习电压和电压的测量。

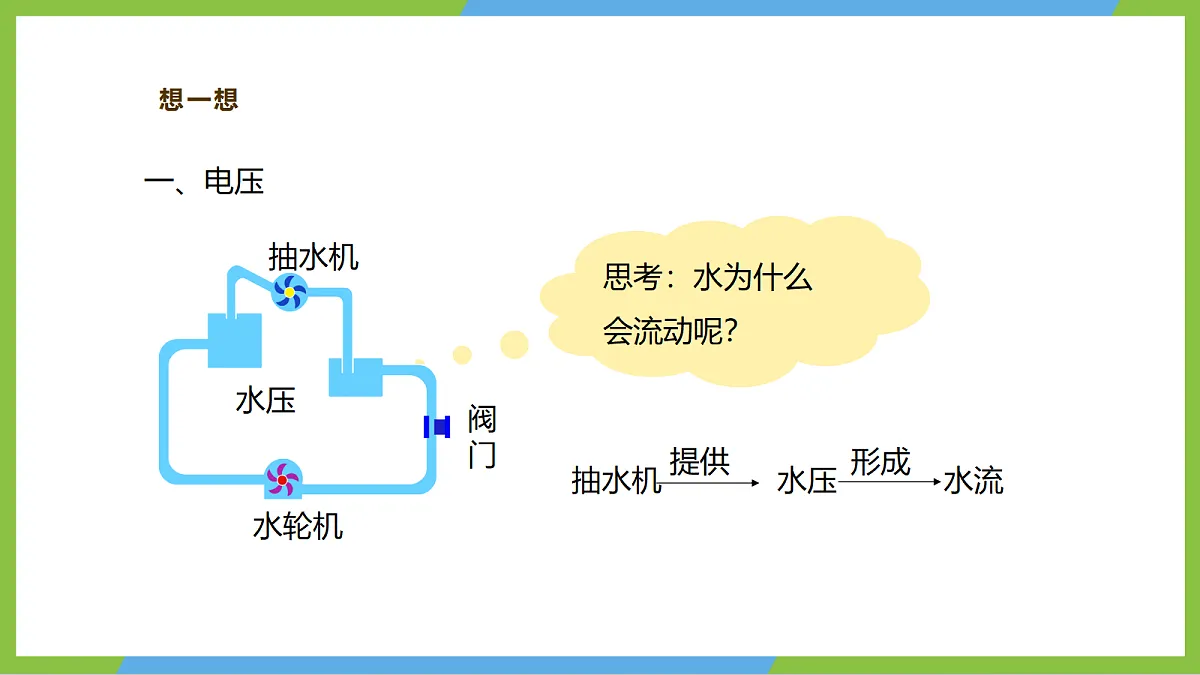

思考：水为什么会流动呢？

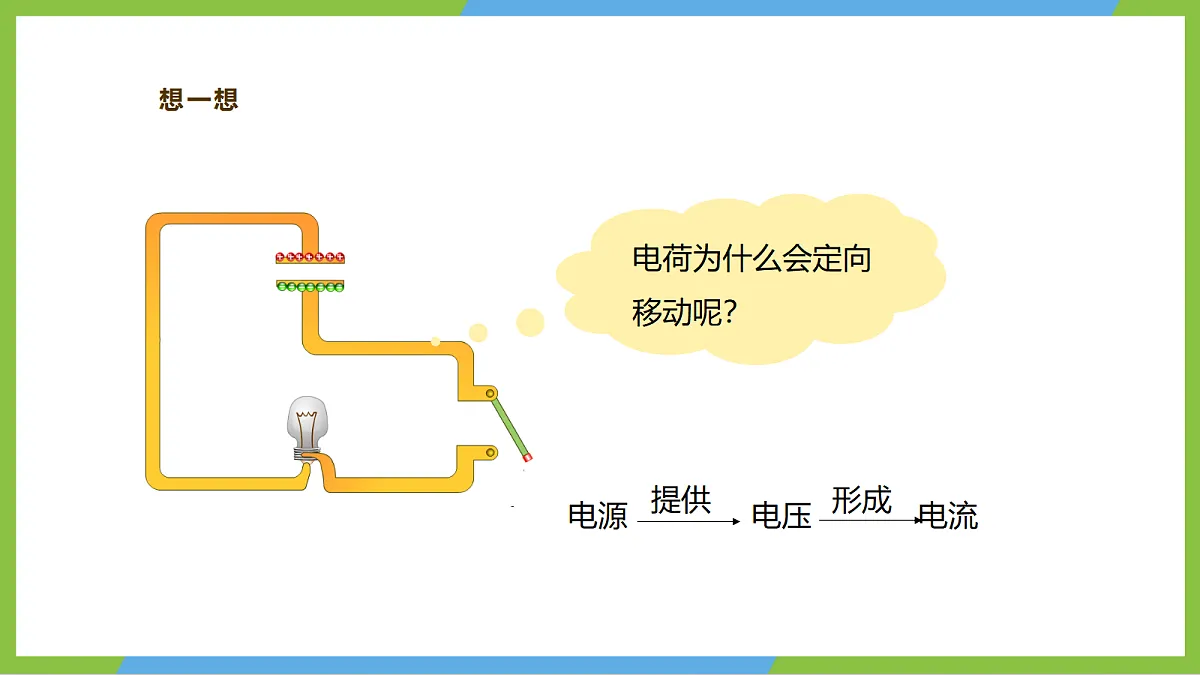

电荷为什么会定向移动呢？

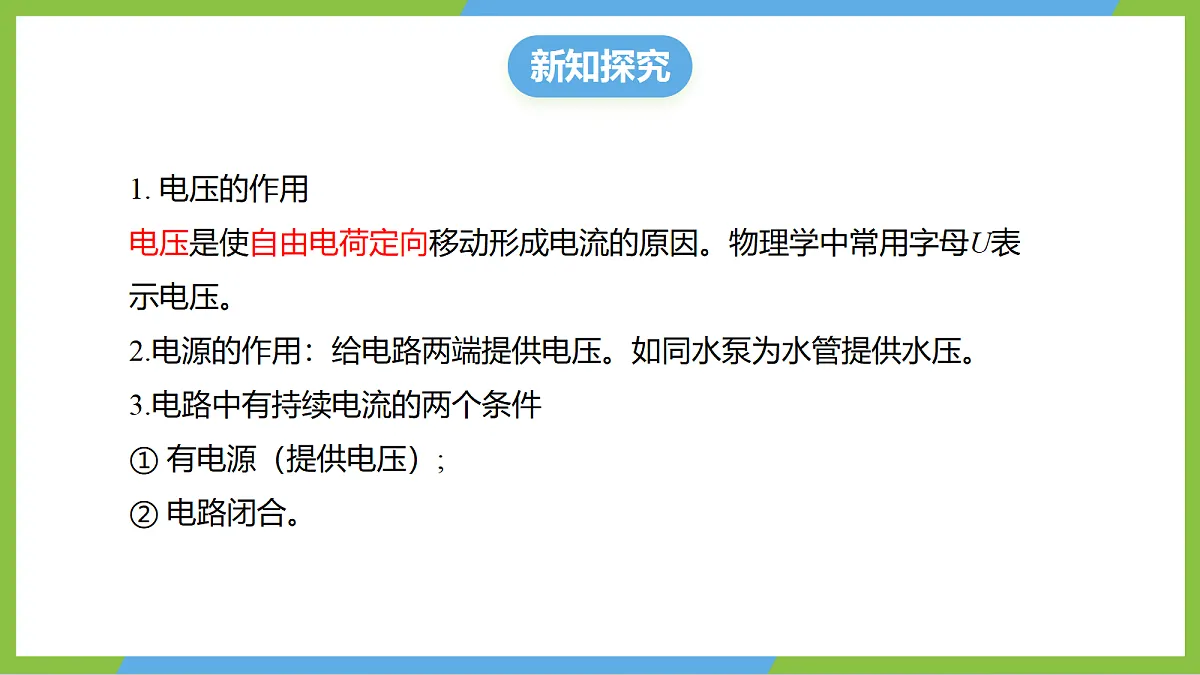

1. 电压的作用电压是使自由电荷定向移动形成电流的原因。物理学中常用字母U表示电压。2.电源的作用：给电路两端提供电压。如同水泵为水管提供水压。3.电路中有持续电流的两个条件① 有电源（提供电压）;② 电路闭合。

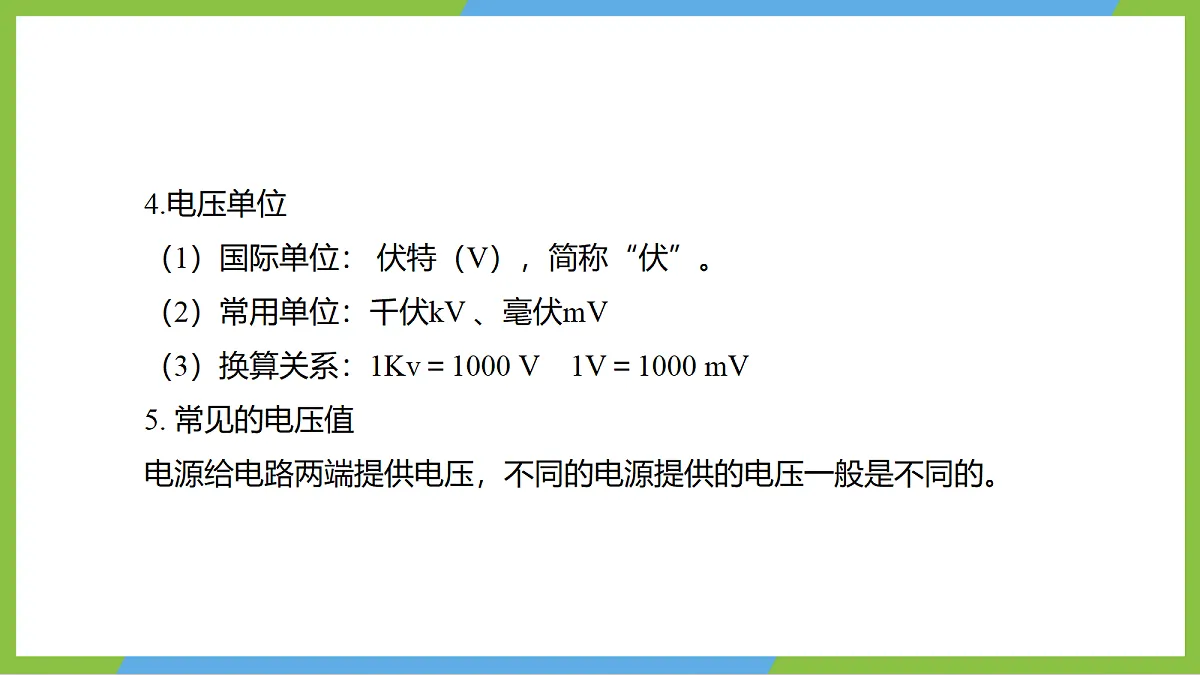

4.电压单位（1）国际单位： 伏特（V），简称“伏”。 （2）常用单位：千伏kV 、毫伏mV （3）换算关系：1Kv＝1000 V　1V＝1000 mV5. 常见的电压值电源给电路两端提供电压，不同的电源提供的电压一般是不同的。
家庭电路的电压是 220 V，提供给动力用电的电压是380 V
手机的充电电压一般约为 5 V
发生闪电的云层间106V
干电池电池每节1.5V
二、认识电压表1.定义：电压表测量电压的仪器，电压表在电路图中的符号是“ ”
2.结构三个接线柱“-”“3V”“15V” 刻度盘、调零旋钮、指针
3. 量程和分度值两个量程：0~3V 0~15V量程：0~3V，分度值：0.1V量程：0~15V，分度值：0.5V。
同一刻度线，大量程读数是小量程的5倍。
伏特 (1745-1827)意大利科学家
这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。
4.电压表的使用规则（1）电压表要与被测用电器并联；（2）让电流从电压表正接线柱流入，从负接线柱流出；（3）被测电压不能超过电压表的最大测量值，在不清楚被测电压值的情况下，先使用大量程试触；（4）电压表可以直接接在电源的两 极，此时测量电源电压。
读数___________
读电压表的示数时，首先看接入的量程，然后再看指针所在的位置，根据分度值的大小读出电压表的示数。
实验：用电压表测量电压1.实验目的（1）学习使用电压表；（2）测量电源电压和小灯泡发光时两端的电压。
2.实验器材电池、电池盒、电压表、小灯泡、开关及导线
3.实验电路图（1）测电源电压
（2）测量小灯泡的电压
4.实验步骤（1）测量电源电压①断开开关，选择电压表的恰当量程，然后按照电路图把电压表直接接在电源两端；
② 闭合开关，待指针稳定后读数，记录示数；③ 更换 1 节干电池，重复测量，记录示数。
（2）测量小灯泡两端电压① 断开开关，选择电压表的恰当量程，然后按照电路图把电压表并联在灯泡两端；
②闭合开关，待指针稳定后读数，记录示数；③ 整理器材。
5.实验结论写出测得的电源电压和小灯泡两端的电压。在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
6.交流讨论比较电压表和电流表的使用，有哪些异同？（1）相同点①使用前要调零，弄清分度值、量程；②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
①符号不同：电压表 ； 电流表 。②连接方式以及用途不同：电压表是并联在被测电路两端测电压；电流表是串联在被测电路中测电流。③电压表能够直接并联在电源两极上；电流表绝对不允许不经过用电器直接接在电源两极上。④电压表在电路中可看做断路；电流表在电路中看成短路。
想一想：如果电路中有两个小灯泡串联，该怎样分别测它们的电压？猜一猜它们的电压与电源电压有怎样的关系？（1）测量两个小灯泡的电压：将电压表分别并联在两个小灯泡的两端； （2）电压关系的猜测：两个小灯泡的电压之和等于电源电压；若小灯泡相同，则每个小灯泡的电压为电源电压的一半。
1.如图所示，电源电压恒为3V，开关闭合后，电压表的示数为_______V；开关断开后，电压表的示数为_______ V。
2.如图甲所示电路中，闭合开关S，电压表的示数如图乙所示，为______ V，电压表测量__________两端的电压。
3. 下列电路中电压表测量R2两端电压，且电路连接正确的是（ ）
1. 电压的作用：电压是使自由电荷定向移动形成电流的原因。用U表示。2.电压单位：伏特（V），简称“伏” 1Kv＝1000 V　1V＝1000 mV3.电压表：测量电压的仪器，电压表在电路图中的符号是“Ⓥ”。4. 量程为0~3V的分度值是0.1V；量程为0~15V的分度值为0.5V。5.电压表的使用规则①使用前：调零，观察量程、分度值；②使用时：要并联在被测用电器两端，要正进负出；要选择合适的量程；③读数：先明确量程，再确定分度值，视线正对刻度盘。
1.完成学案上的课后作业；2. 完成实验报告记录实验步骤、数据、结论；3. 回家观察家中电器（如手机充电器）的电压标识。
