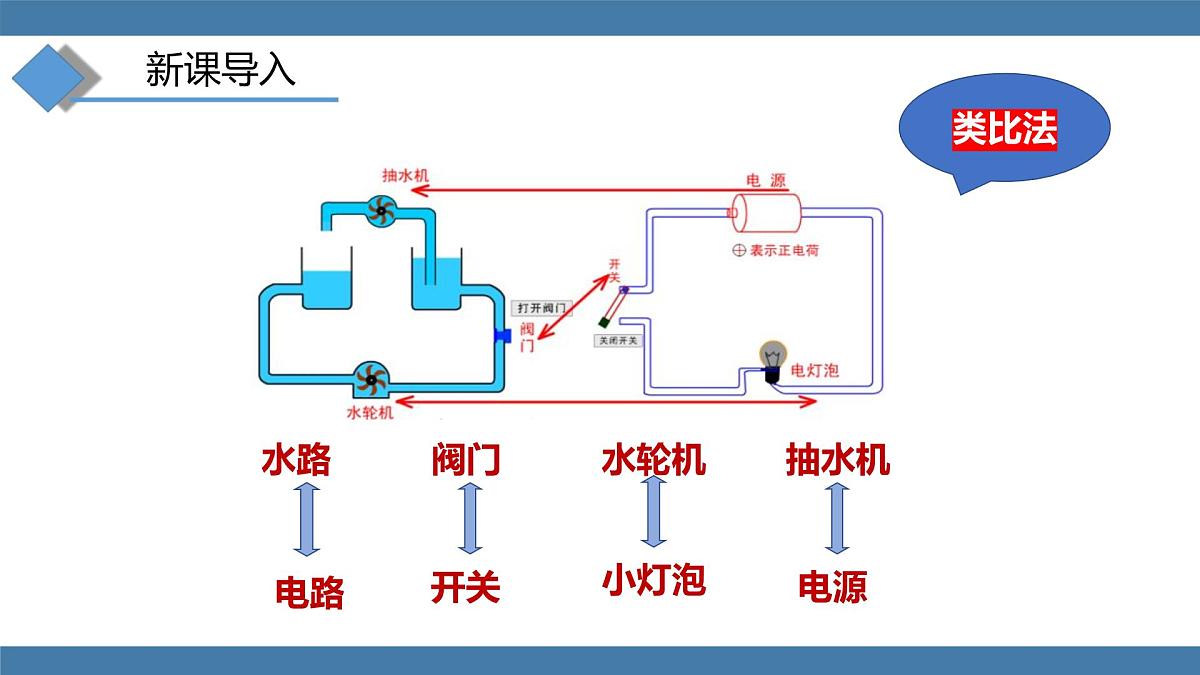

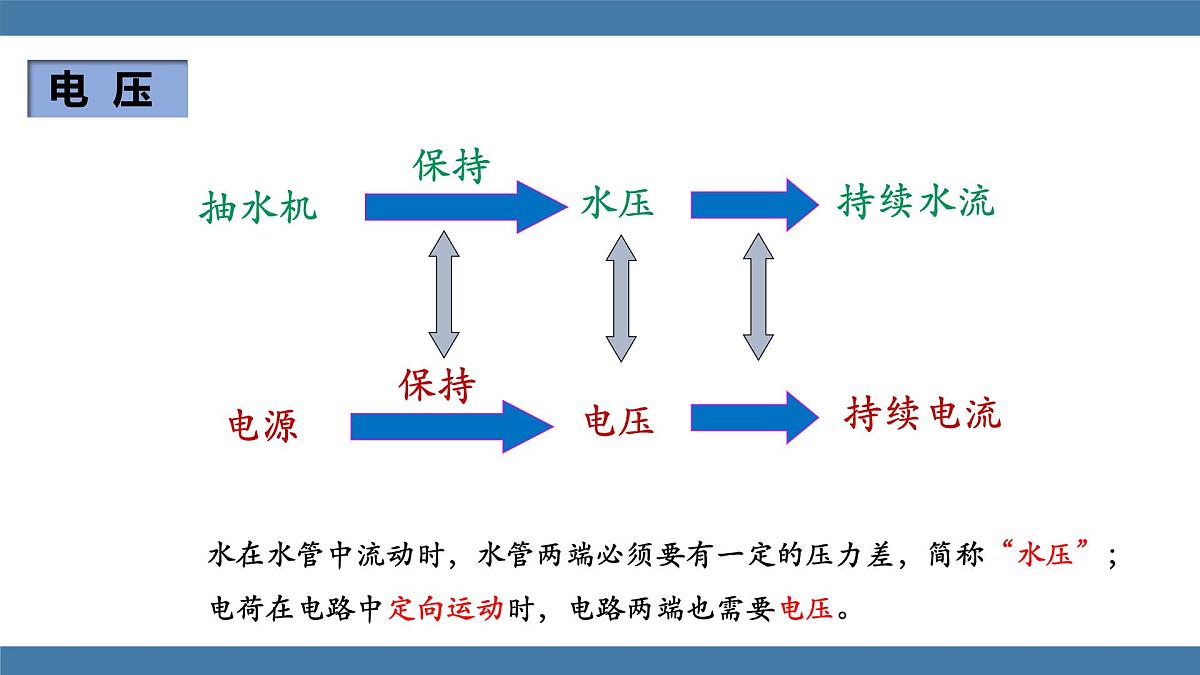

水在水管中流动时，水管两端必须要有一定的压力差，简称“水压”；电荷在电路中定向运动时，电路两端也需要电压。

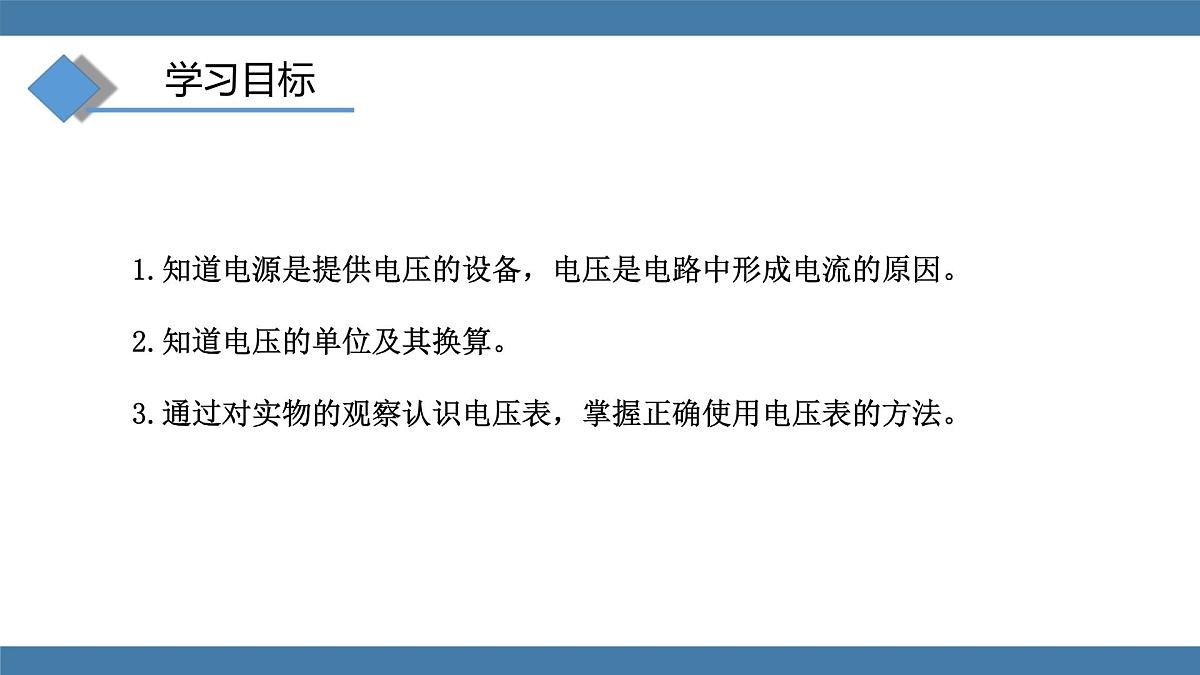

1.知道电源是提供电压的设备，电压是电路中形成电流的原因。2.知道电压的单位及其换算。3.通过对实物的观察认识电压表，掌握正确使用电压表的方法。

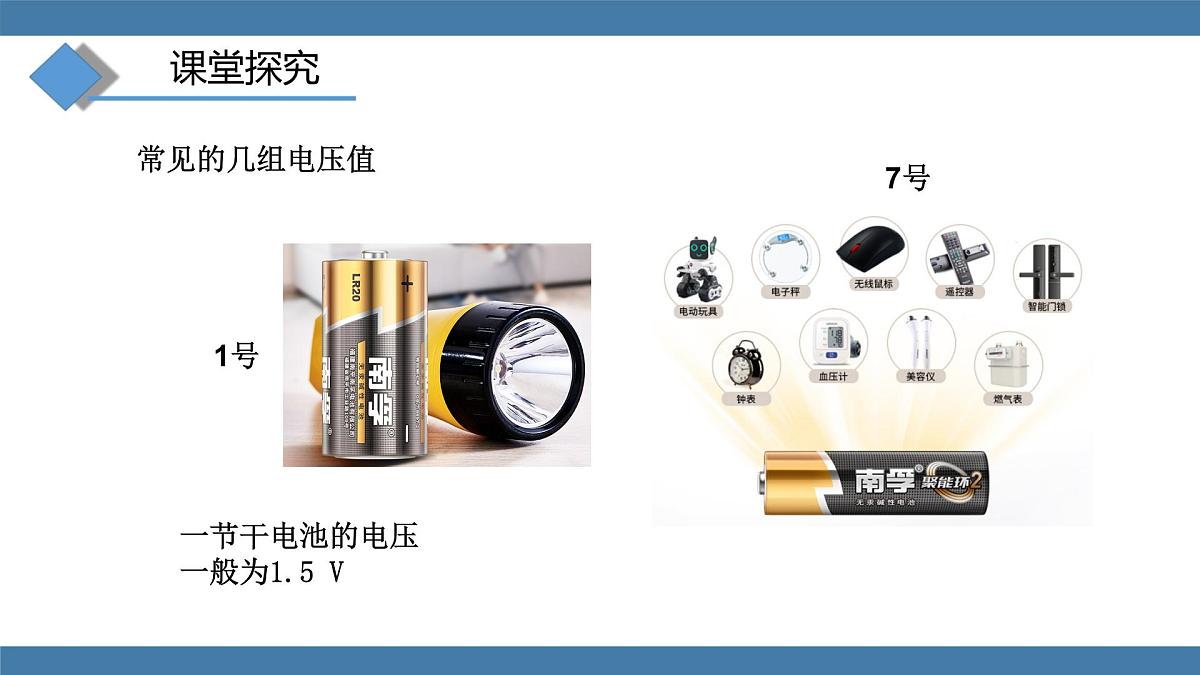

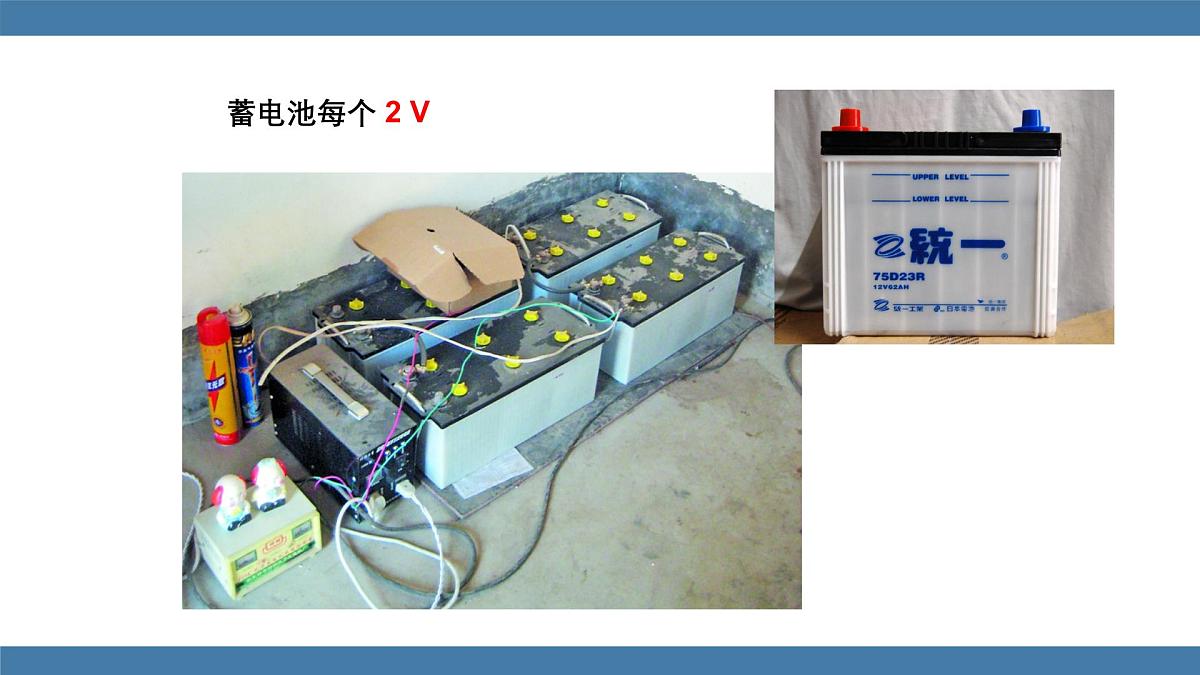

一节干电池的电压一般为1.5 V

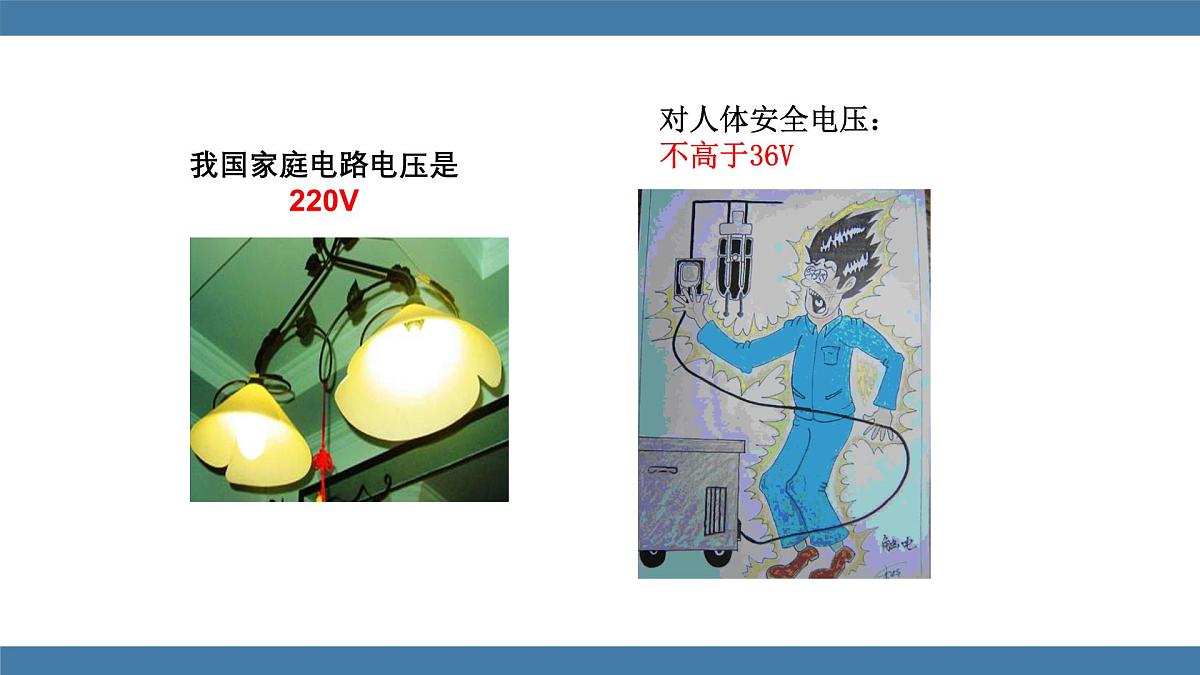

我国家庭电路电压是 220V
对人体安全电压：不高于36V
高压电线的电压可以达到几万伏
电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明：电路中电流的强弱与电源有关。
与电源的什么量有关呢？
1.电压是形成电流的原因。电源是提供电压的装置。
2.电压用符号U 表示，在国际单位制中，电压的单位是伏特，简称伏，符号是 V。
比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)，它们的换算关系为1 kV＝1000 V，1 V＝1000 mV
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
4、于电压，下列说法错误的是（　　）A．电压是电路中形成电流的原因B．只要有电压，就一定有电流产生C．电源是提供电压的装置D．电路中有电流时，电路两端就一定有电压
二、电压表的使用和读数
接 “-”“3”接线柱时，量程0~3V，每大格1V，每小格0.1V；接 “-”“15”接线柱时，量程0~15V，每大格5V，每小格0.5V。
1、必须把电压表并联在待测电路的两端。
2、电流从电压表的“＋”接线柱流入， “－”接线柱流出。
3、观察电压表的量程，被测电压不能超过电压表的量程。
第一步：根据所选接线柱看量程；
　三个表的读数各是多少？
电压表连接过程中经常出现的几种错误：
（1）电压表的正负接线柱接反了；（2）电压表的量程选择不当；（3）把电压表串联在电路中。
使用电压表要做到“一不二要三看清”
一 不：不能超过电压表的量程。 二 要：电压表要并联在被测电路两端； 电流要从“+”接线柱流入,从“-”接线柱流出。 三看清：看清所用的量程； 看清分度值； 看清指针所指的位置。
三、实验：用电压表测量电压
1.学习使用电压表。2.测量电源电压和小灯泡发光时两端的电压。
电池、电池盒、电压表、小灯泡、开关及导线。
1.选择电压表的恰当量程，然后把电压表直接接在电源两端。闭合开关，指针稳定后电压表的示数可视为电源的电压，在自己设计的实验表格中记录测量数据。换成一节电池，重复实验。
2.根据电源电压选择电压表的恰当量程。按照电路图将实验器材连接起来，闭合开关，待指针稳定后，读出并记录电压表示数。
写出测得的电源电压和小灯泡两端的电压。
比较电压表和电流表的使用，有哪些异同?如果电路中有两个小灯泡串联，该怎样分别测它们的电压?猜一猜它们的电压与电源电压有怎样的关系?
能否直接连到电源两极上
电流从“+”进从“-”出
不能超过表的量程先大后小
1、关于电压表的使用说明，下列说法不正确的是（　　）A．不允许把电压表直接接到电源的两极上B．要测哪部分电路的电压，电压表就和那部分电路并联C．注意观察电压表的量程，被测电压不要超过电压表的量程D．电压表接入电路时，应当使电流从其“+”接线柱流入，从“-”接线柱流出
2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
