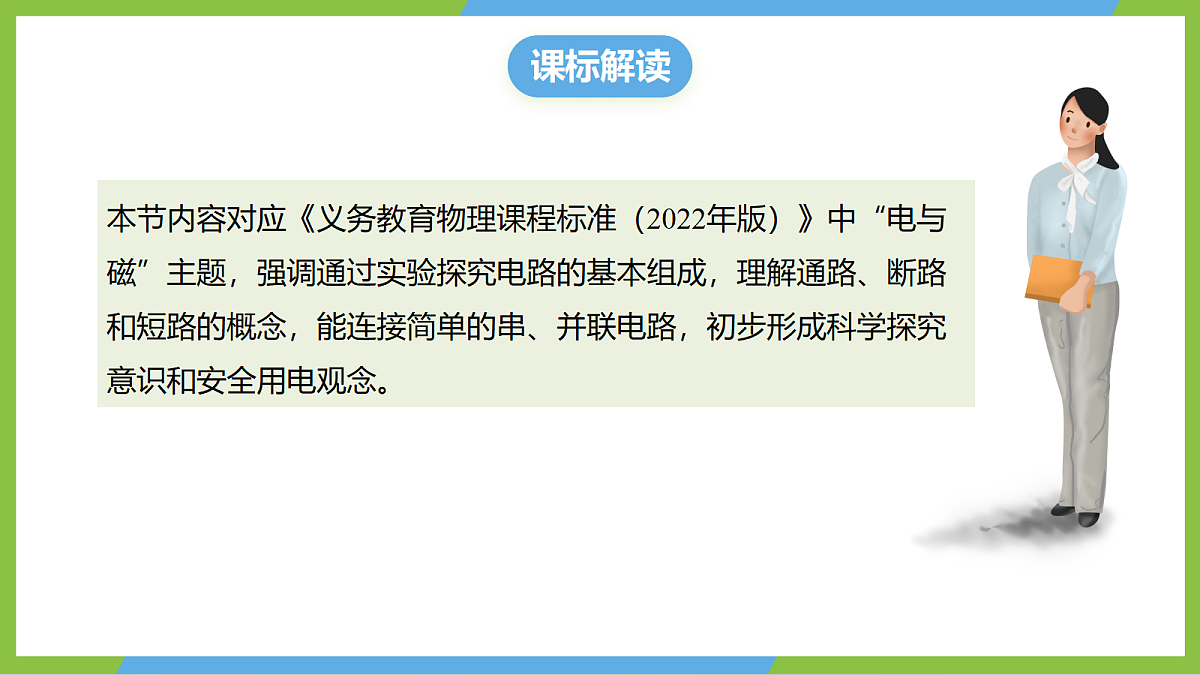

本节内容对应《义务教育物理课程标准（2022年版）》中“电与磁”主题，强调通过实验探究电路的基本组成，理解通路、断路和短路的概念，能连接简单的串、并联电路，初步形成科学探究意识和安全用电观念。

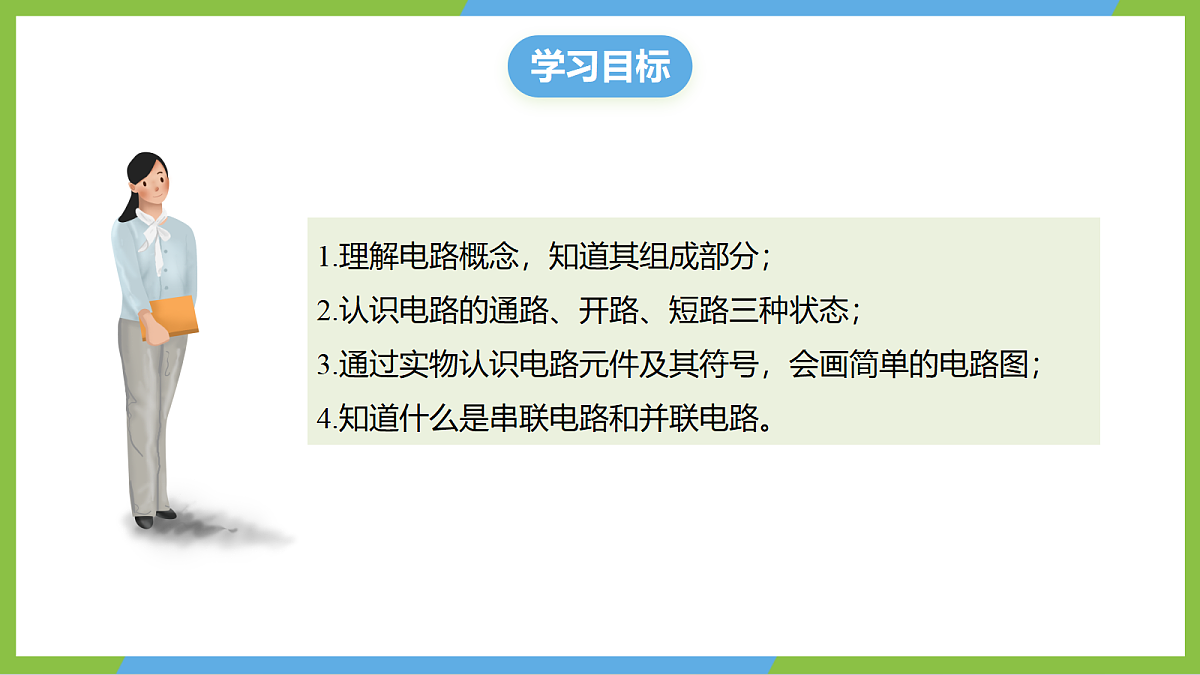

1.理解电路概念，知道其组成部分；2.认识电路的通路、开路、短路三种状态；3.通过实物认识电路元件及其符号，会画简单的电路图；4.知道什么是串联电路和并联电路。

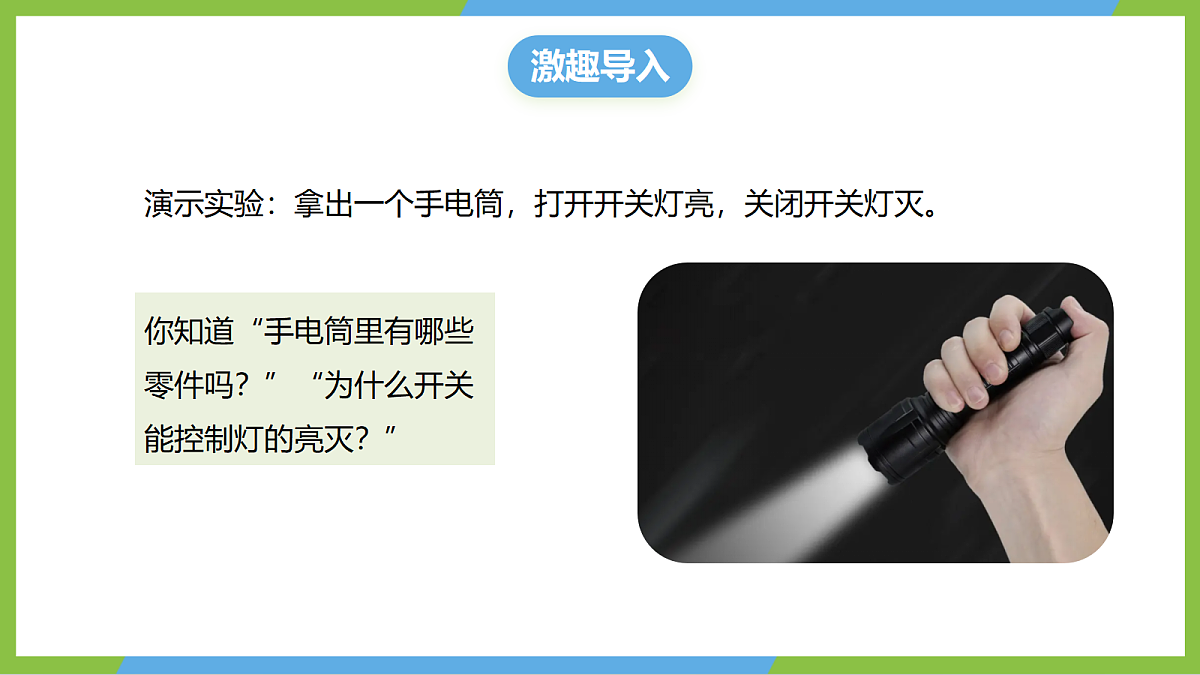

演示实验：拿出一个手电筒，打开开关灯亮，关闭开关灯灭。
你知道“手电筒里有哪些零件吗？”“为什么开关能控制灯的亮灭？”

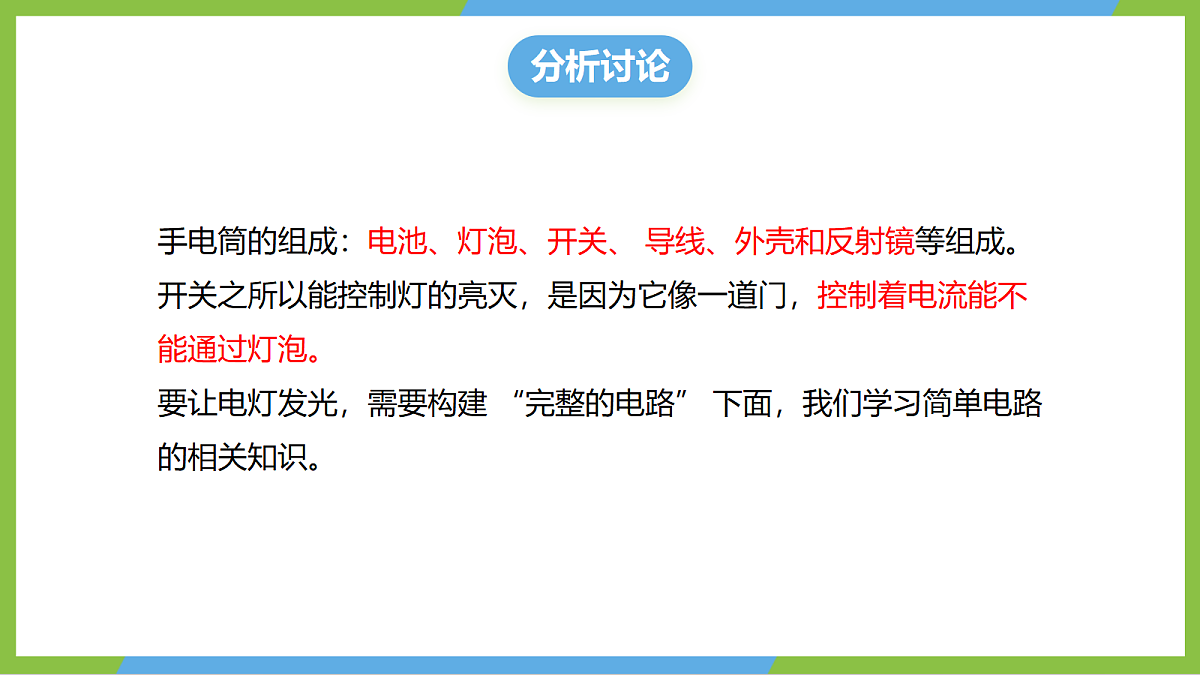

手电筒的组成：电池、灯泡、开关、 导线、外壳和反射镜等组成。开关之所以能控制灯的亮灭，是因为它像一道门，控制着电流能不能通过灯泡。要让电灯发光，需要构建 “完整的电路” 下面，我们学习简单电路的相关知识。
一、电路的组成1.电路的组成

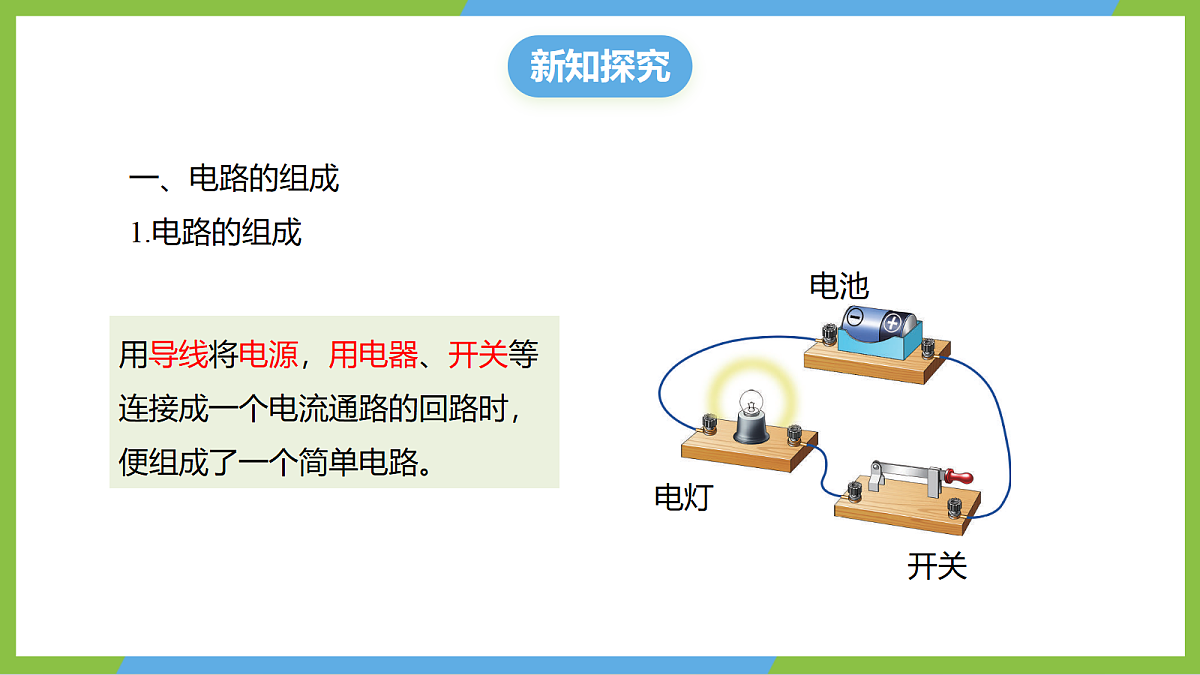

用导线将电源，用电器、开关等连接成一个电流通路的回路时，便组成了一个简单电路。
2.电路元件及其作用（1）电源①作用：供给电路电能，使电路保持持续的电流。

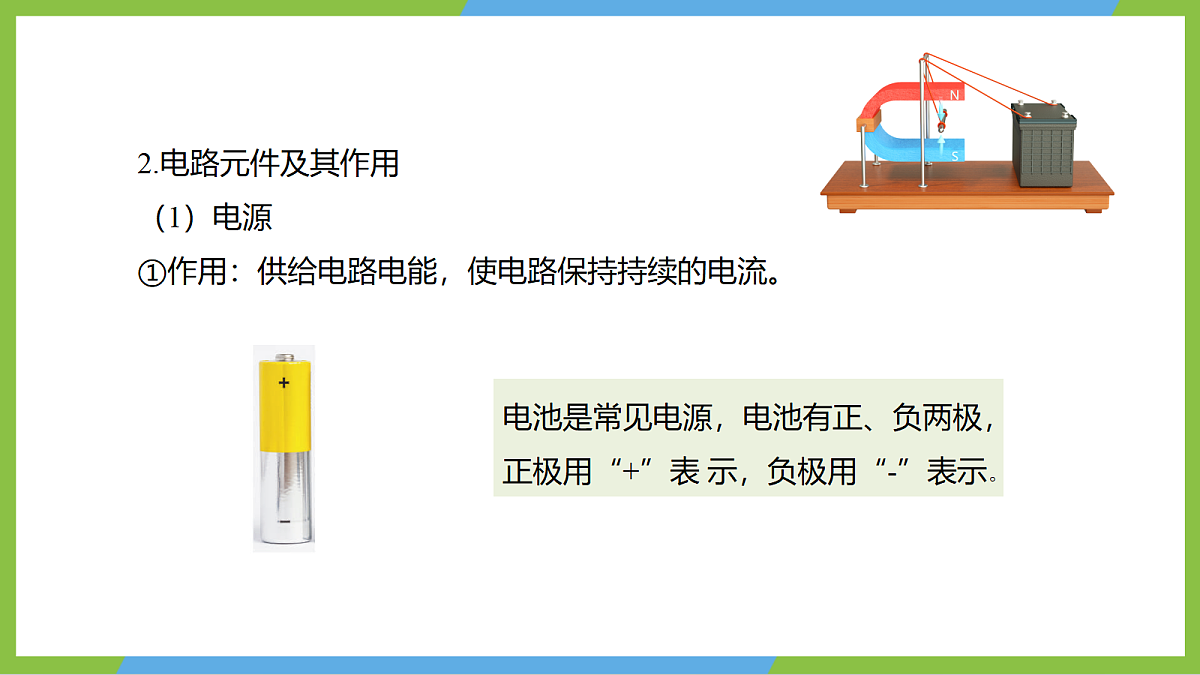

电池是常见电源，电池有正、负两极，正极用“+”表 示，负极用“-”表示。

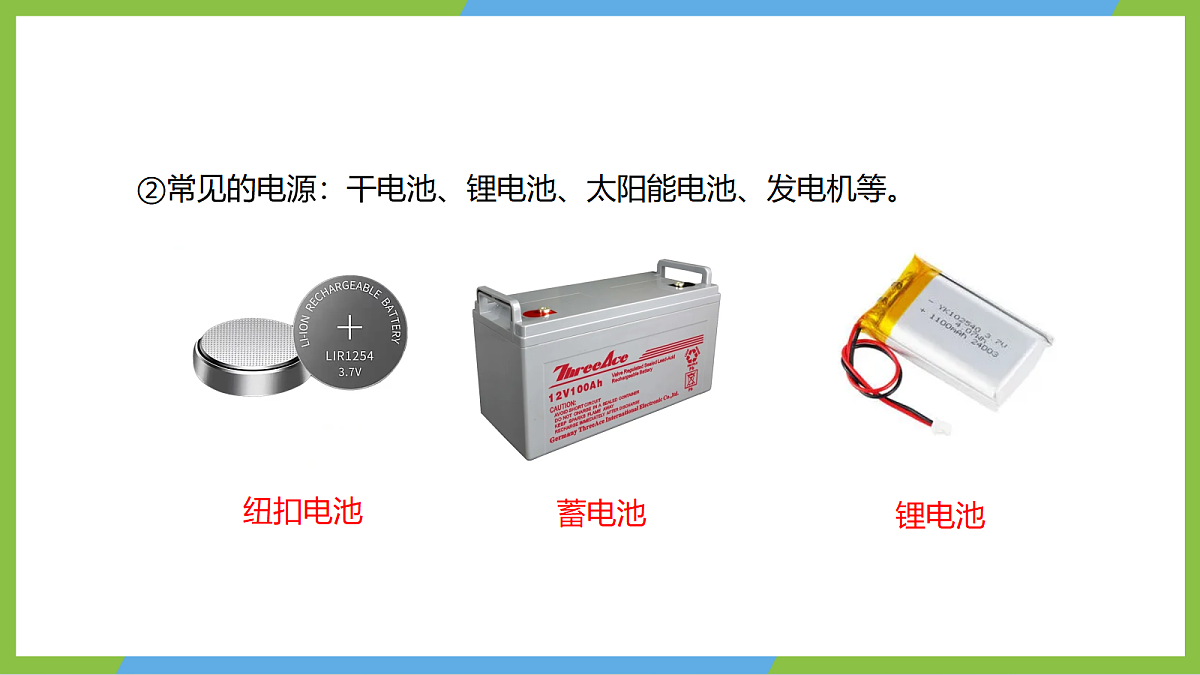

②常见的电源：干电池、锂电池、太阳能电池、发电机等。
纯电动汽车使用的能源以及电池的材料纯电动汽车使用的能源不是汽油，而是电能，提供电能的是锂离子电池，锂离子电池以碳材料为负极，以含锂的化合物为正极。锂离子电池以碳材料为负极，以含锂的化合物为正极。在充电的过程中，通过化学反应，电池的正极有锂离子生成，锂离子通过电解液运动到电池的负极。
（2）电流①电流的形成：在电源的作用下，电荷产生定向移动便形成持续电流。
这与水管中的水定向流动形成“水流”类似。
②方向：导体内正电荷定向移动的方向为电流的方向。金属导体中自由移动的电荷是自由电子，电流的方向与自由电子定向移动的方向相反。
按照电流方向的规定，当电池、导线、小灯泡组成的回路闭合时，在电源外部，电流的方向是从电源正极经过开关、小灯泡流向电源负极（如图所示）。在电源内部，电流从电源负极流向电源正极。
拓展：形成电流的电荷可以是正电荷，也可以是负电荷。在金属导体内，定向移动的是带负电的自由电子，正电荷没有移动；在酸、碱、盐的水溶液中，定向移动的是带正电的正离子和带负电的负离子。单位：在国际单位制中，电流的单位是安培简称安，符号是 A。
（3）常见的用电器①作用：是用电来工作的设备，它在工作时将电能转化为光能、内能和机械能等。②常见种类：电灯、电脑、手机、电饭锅、电视机、电铃、电冰箱、电风扇等。
（4）开关——可将电路连通或断开①作用：用来控制电路的断开或连通。
②常见种类：拉线开关、拨动开关、闸刀开关、声控开关等。
（5）导线——输送电能①作用：起着将电源、用电器、开关连接起来的作用。
②常见种类：常用的导线是铜、铝导线，导线的外壳包一层塑料、橡胶等绝缘材料。
一台小收音机的电路中就有几十个电路元件；集成电路是非常复杂的电路，是现代电子技术的核心部件。一块指甲盖大小的硅片上可集成数亿个电路元件。
二、通路、开路和短路1.通路：处处连通的电路。
电路处处连通又叫电路闭合，只有电路闭合时，电路中才有电流。
2.开路：故意断开一根导线（或打开开关），灯泡熄灭
为什么电路开路时灯不亮？
开路时灯泡不亮，核心原因是电路断开，电流无法形成完整回路，导致电流无法流经灯泡。
手电筒电池没电、电线接触不良，都属于开路。
3.短路：不经过用电器，直接用导线连通电源两极，叫电源短路；
注意：短路的特点①电源短路时，用电器不工作，电路中有很大的电流，可能会损坏电源和导线，甚至引发火灾，所以，一般情况下短路是绝对不允许的。②用电器短路，常称为用电器被短接，这时被短接的用电器中没有电流，该用电器不工作。
演示实验如图所示连接电路，闭合开关后，灯泡 L1、L2正常发光。
若断开开关，用导线连接在灯泡 L2的两端，重新闭合开关，灯泡 L2还会亮吗？请你试一试，思考产生这种现象的原因。
L1 L2 S
原因：用导线连接在灯泡L2两端后，灯泡L2被短路，电流绝大部分从导线通过，没有电流通过灯泡L2,所以灯泡L2不亮。
若断开开关，用导线连接在灯泡 L2的两端，重新闭合开关，灯泡L2不会亮。
三、电路图1.为了形象、简单地表示实际电路的情况，常用规定的符号表示表示电路的连接情况的图叫电路图。
2.画电路图时要注意事项①用规定的符号，连线时要横平竖直，显长方形结构，要简洁、整齐。 ②元件顺序与实物图一致。③元件不能画在拐角处。
3.常见的电路元件符号
你能画出实物图对应的电路图吗？
思考：有两个灯泡、一个开关、两节干电池、若干导线，让两个灯泡同时发光，有几种连接方式?请你设计电路图。
1.串联电路（1）两个灯泡逐个顺次串接在一起，再接入电路中，这类连接方式叫做串联。
（2）串联电路中的电流路径 串联电路中，电流只有一条路径。没有分支，即没有干路、支路之分。
（3）串联电路开关的作用。串联电路中，开关控制所有用电器。开关的位置改变，其控制作用不变。各用电器相互影响。
2.并联（1）两个灯泡的两端并列地连在一起，再接入电路中，这类连接方式叫做并联。
（2）干路与支路 在图所示的并联电路中，分叉以后只有部分电流通过的电路为支路，而所有电流都会通过的那部分电路为干路。
（3）并联电路开关的作用。并联电路中，干路开关控制所有用电器。支路开关只控制其所在支路的用电器。各用电器互不影响。
指出电路图中干路和支路
1.电路的组成元件有：电源，用电器，导线，开关。对它们的作用说法正确的是（ ）A. 电源：将其他形式能转化为电能；B. 用电器：将电能转化为其他形式能；C. 导线：连接各元件，组成电流的路径；D. 开关：控制电路的通断。
2. 如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接 a、b点，c、d 接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（　　）A．灯泡 L1短路 B．灯泡 L2断路C．灯泡 L2短路 D．开关 S断路
3.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
1.完成学案上的练习2. 观察家庭中的一个用电器（如台灯、电风扇等）的电路连接，尝试画出其简单的电路图，并分析其中电源、用电器、开关和导线的组成 。
