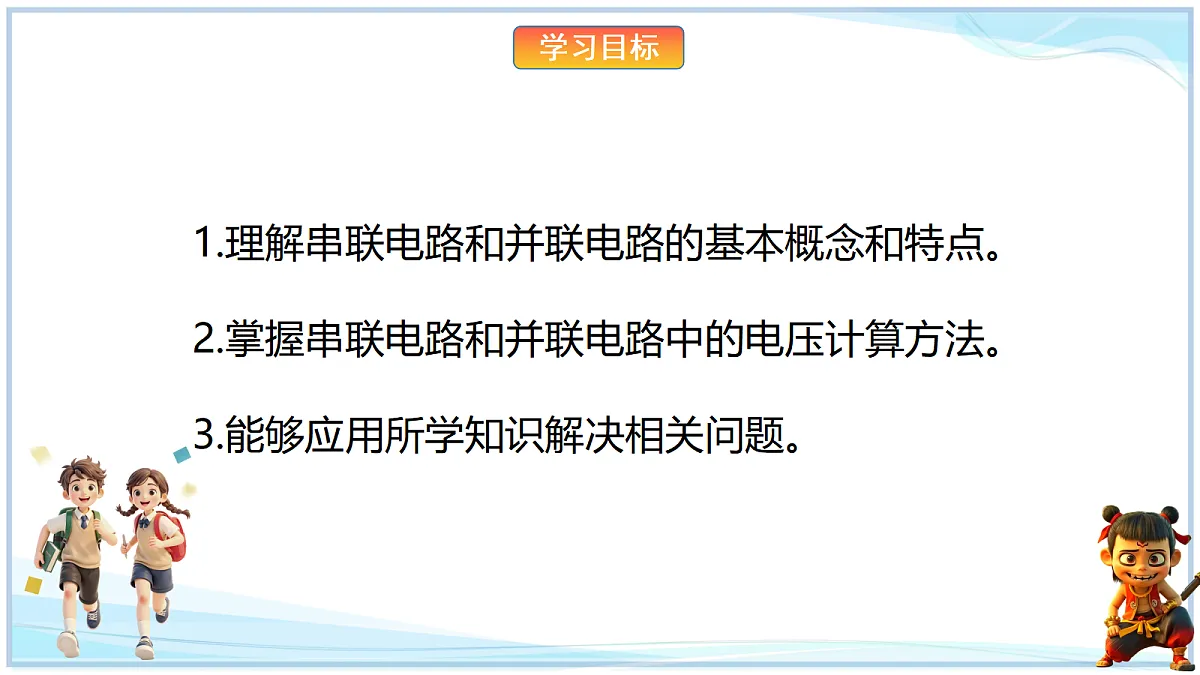

1.理解串联电路和并联电路的基本概念和特点。2.掌握串联电路和并联电路中的电压计算方法。3.能够应用所学知识解决相关问题。

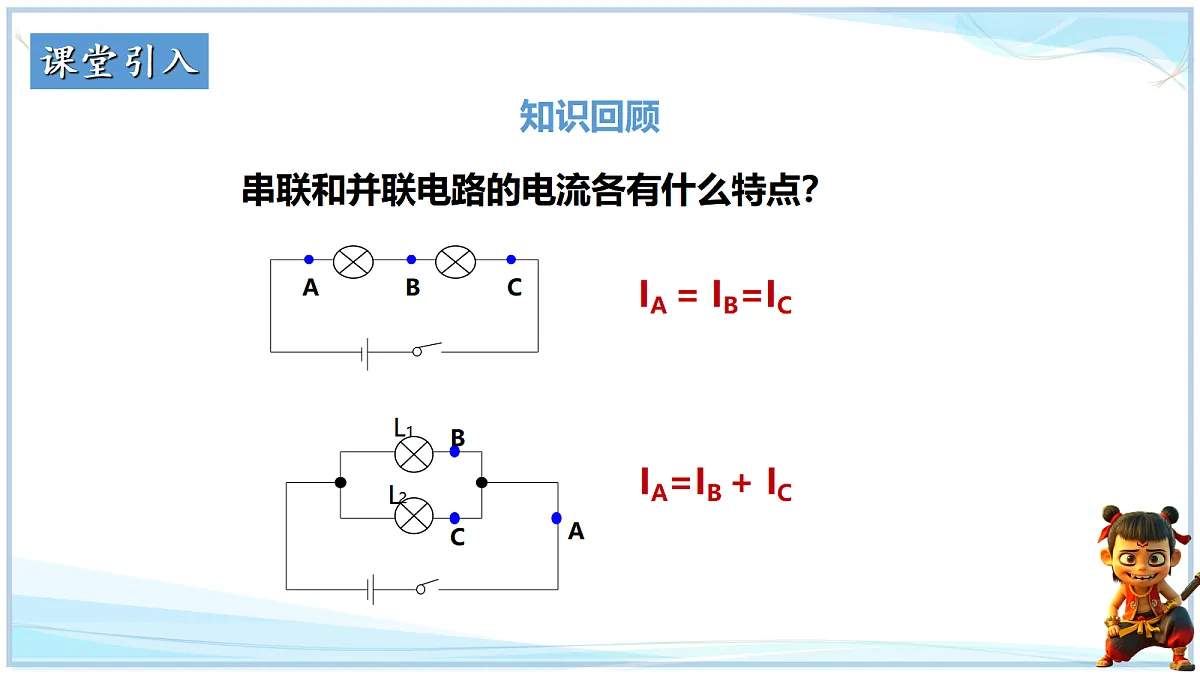

串联和并联电路的电流各有什么特点？
IA = IB=IC

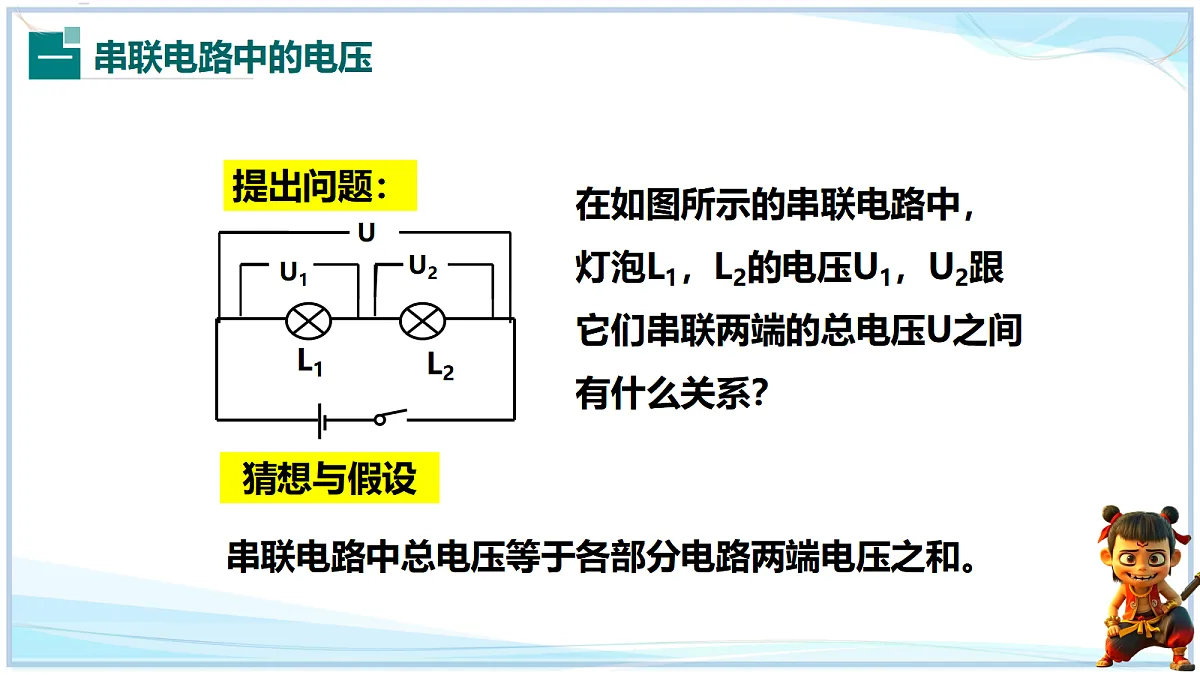

在如图所示的串联电路中，灯泡L1，L2的电压U1，U2跟它们串联两端的总电压U之间有什么关系？
串联电路中总电压等于各部分电路两端电压之和。

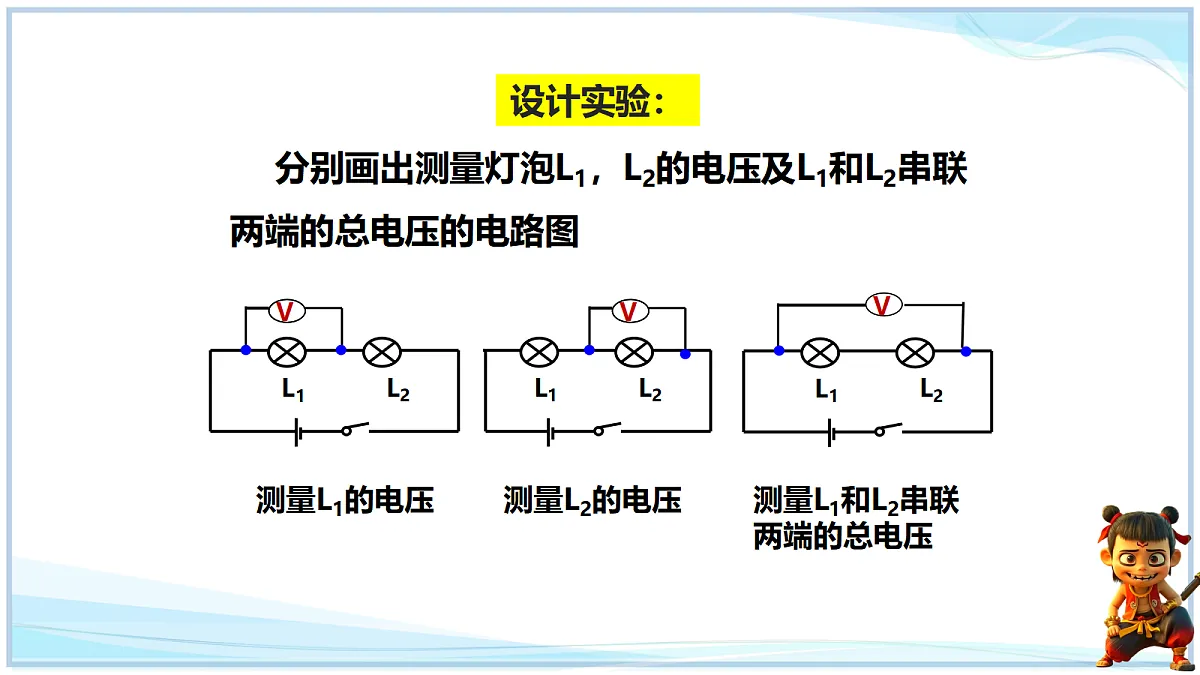

分别画出测量灯泡L1，L2的电压及L1和L2串联两端的总电压的电路图
测量L1和L2串联两端的总电压

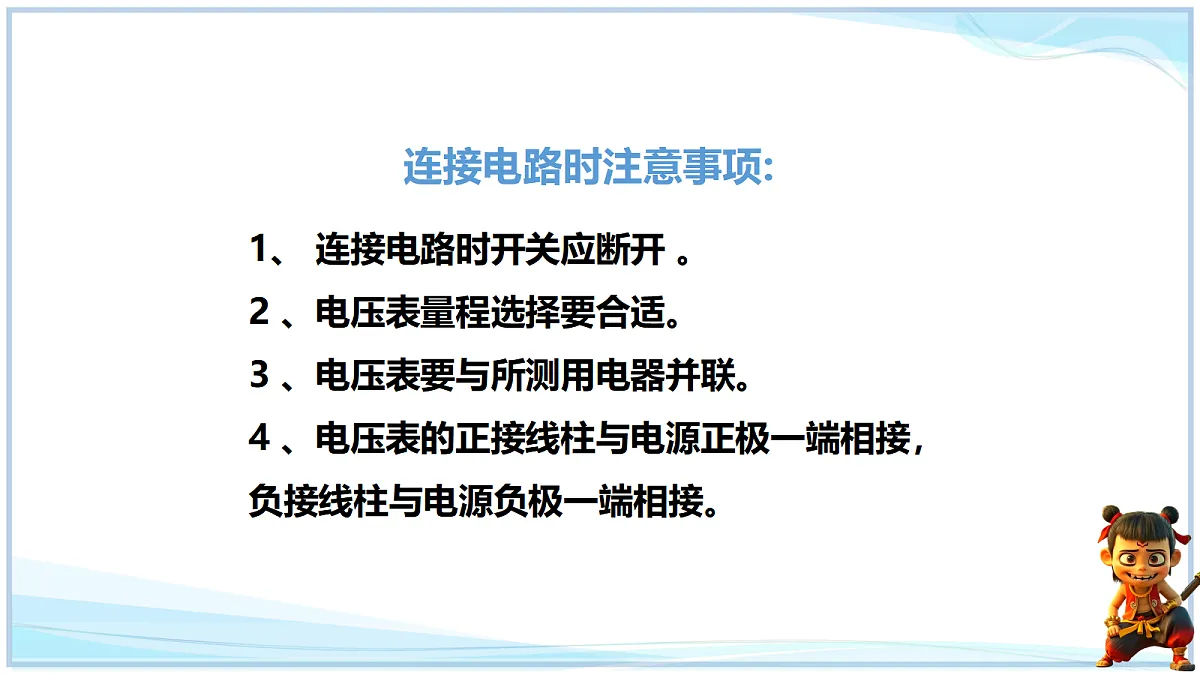

1、 连接电路时开关应断开 。2 、电压表量程选择要合适。3 、电压表要与所测用电器并联。4 、电压表的正接线柱与电源正极一端相接，负接线柱与电源负极一端相接。

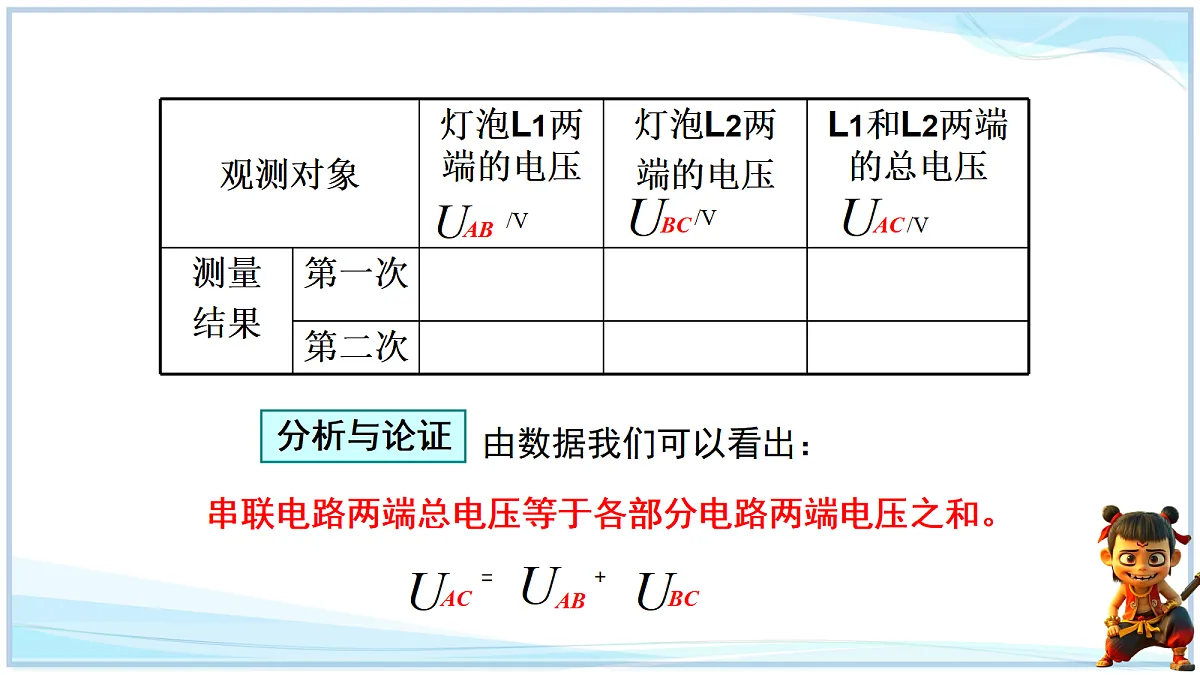

串联电路两端总电压等于各部分电路两端电压之和。

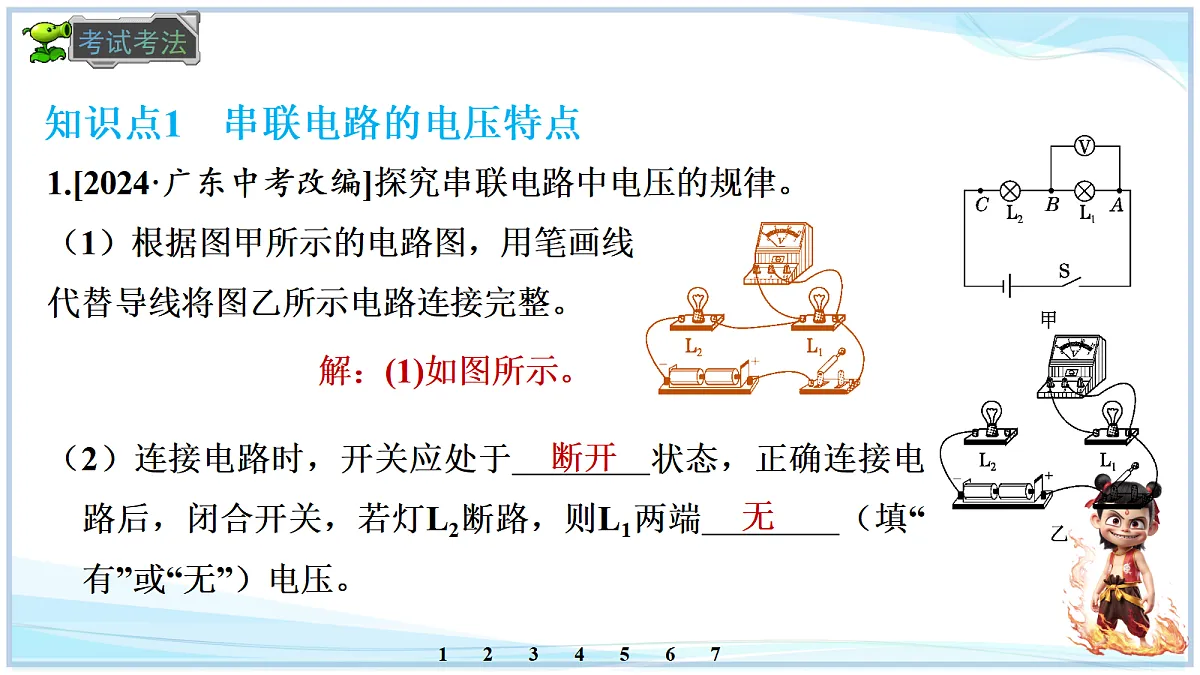

1.[2024·广东中考改编]探究串联电路中电压的规律。（1）根据图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。（2）连接电路时，开关应处于　　　　状态，正确连接电路后，闭合开关，若灯L2断路，则L1两端　　　　（填“有”或“无”）电压。
（3）用电压表分别测出电压UAB、UBC和UAC。其中测UAB时， 电压表的示数如图丙所示，示数为　　　　V。（4）小明更换不同规格的灯泡并多次实验，目的是　 　　　　　　　。数据记录见表。（5）分析表中数据可得结论：串联电路两端的总电压等于各部分电路两端电压　　　　。
1、提出问题：并联电路中各点间的电压有什么关系？2、猜想与假设3、制定计划与设计实验4、进行实验收集数据5、分析与论证6、评估7、交流与合作
1、按电路图连接实物图，使电压表测量小灯泡 L1两端的电压 U1。
2、按电路图连接实物图，使电压表测量小灯泡 L2两端的电压 U2。
3、按电路图连接实物图，使电压表测量小灯泡 L1和 L2两端的总电压U。
2.[2025·池州月考]在探究“并联电路的电压规律”的实验中，小明使用了两个相同的灯泡。（1）在如图甲所示的电路中，把电压表接在a、b两点时，闭合开关，电压表的示数如图乙所示，电压表的示数为__________V。
（2）依次将电压表改接到c、d两点和e、f两点，发现电压表示数与（1）中电压表示数相同，由此他得出结论：在并联电路中，各支路两端的电压相等且等于电源电压，此实验　　　　（填“科学”或“不科学”），接下来应该进行的操作是　　　　。A.更换不同规格的灯泡，再次实验B.将L1、L2的位置交换，再次探究C.保持电源、灯泡不变，多测量几次电路中三处的电压
（3）小明发现家里客厅的灯比卧室的灯亮，两灯对应的电压U1和U2的大小关系是U1　　　（填“＞”“＝”或“＜”）U2。你判断的依据是______________________________________________________________________________________。
家里客厅的灯与卧室的灯是并联在电路中的，并联电路中，各支路两端的电压相等
并联电路中，各支路两端的电压_______。
3.[原创题]小点将三个小彩灯串联在电源电压为6 V的电路中，若其中一个小彩灯两端的电压为2 V，另一个小彩灯两端的电压为1.5 V，则第三个小彩灯两端的电压为（　　）A.2 V　　　　　　 B.1.5 VC.3.5 V　 D.2.5 V
4.小点家各房间的灯之间是并联的，家庭电路的电压为220 V，当客厅灯和餐厅灯都亮时，客厅灯两端的电压（　　）A.大于220 V　 B.小于220 VC.等于220 V　 D.不能判断[补充设问]若再使小点卧室房间的灯发光，餐厅的灯两端的电压　　　　，通过餐厅灯的电流　　　　，家庭电路中的总电流　　　。（均填“变大”“不变”或“变小”）
5.[2025·珠海模拟]如图所示，闭合开关S，灯L1与L2串联，电源电压保持不变。当开关S1接到a时，电压表示数为9 V，当开关S1接到b时，电压表数为5 V，则电源电压为　　　V，L1两端的电压为　　　　V。
[变式]在如图所示的电路中，闭合开关S，电压表示数为2.5 V，再闭合开关S1，电压表示数为6.3 V；只闭合开关S，灯L1和L2两端的电压分别为　　　　V、　　　　V。
6.[2025·佛山模拟]小点将做“探究串联电路中电压的规律”实验时遇到的一些问题进行总结分析。（1）实验时，小点连好最后一根线后小灯泡就亮了，原因是___________________________。（2）小点改正错误后，闭合如图所示的开关，发现两灯泡不亮，电压表指针明显偏转，出现这种现象的原因可能是　　　　　　。
连接电路时，未断开开关
（3）小点测完灯L2两端的电压后，测量灯L1两端的电压，他将接B点的接线柱不动，只断开A点，改接在C上，闭合开关后，实验现象为　　　　　　　　　　。（4）小点做实验所用的两个小灯泡正常发光时的电压均为2.5 V，实验数据记录如表。
他分析实验数据得出：在串联电路中，各用电器两端电压都相等，且串联电路中各部分电路两端电压之和等于电路两端的总电压。小点得出的结论是错误的，原因是______________________。小点要想得出正确结论，接下来的操作是　　　　　　　　　　　　　　　　　　　。
换用不同规格的灯泡进行多次实验
1、串联电路两端总电压等于各部分电路两端电压之和。
2、并联电路两端总电压等于各支路两端的电压
必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.
