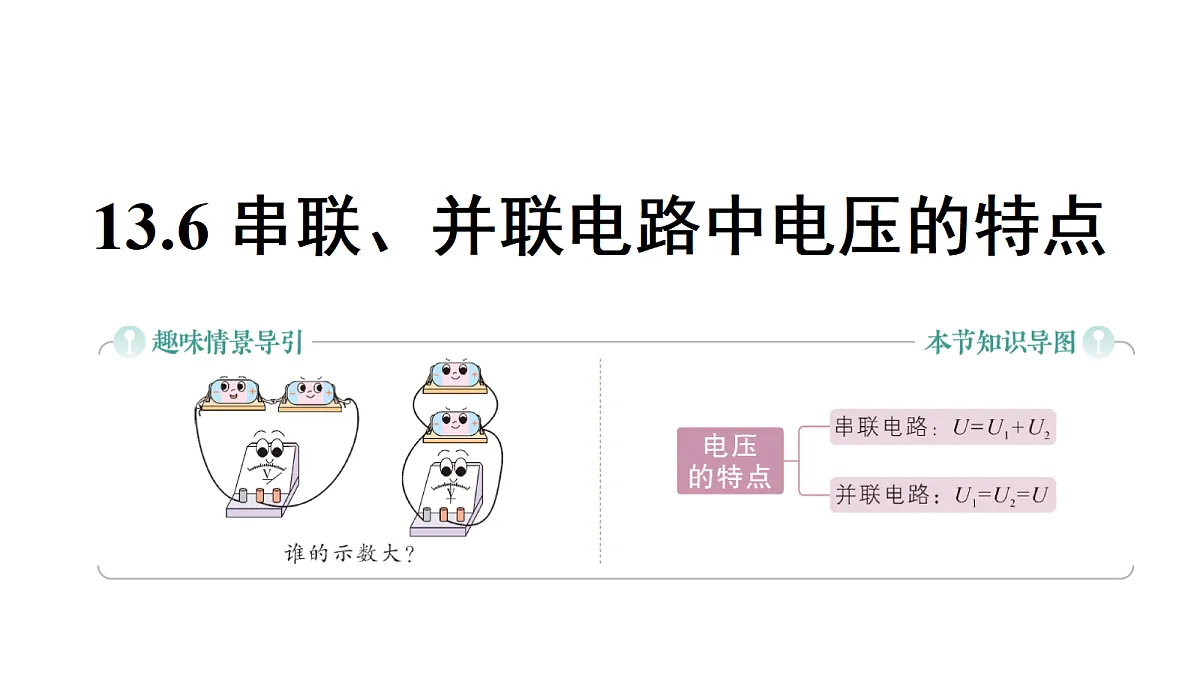

沪粤版（2024）九年级上册（2024）13.6 串联、并联电路中电压的特点作业课件ppt

这是一份沪粤版（2024）九年级上册（2024）13.6 串联、并联电路中电压的特点作业课件ppt，共49页。PPT课件主要包含了UU1U2，灯丝断掉前后，电压表都测电源电压，解方程组即可得出结果，L1和L2，L1和L3，还原电压表，I1I2，U1U2，还原电流表等内容，欢迎下载使用。

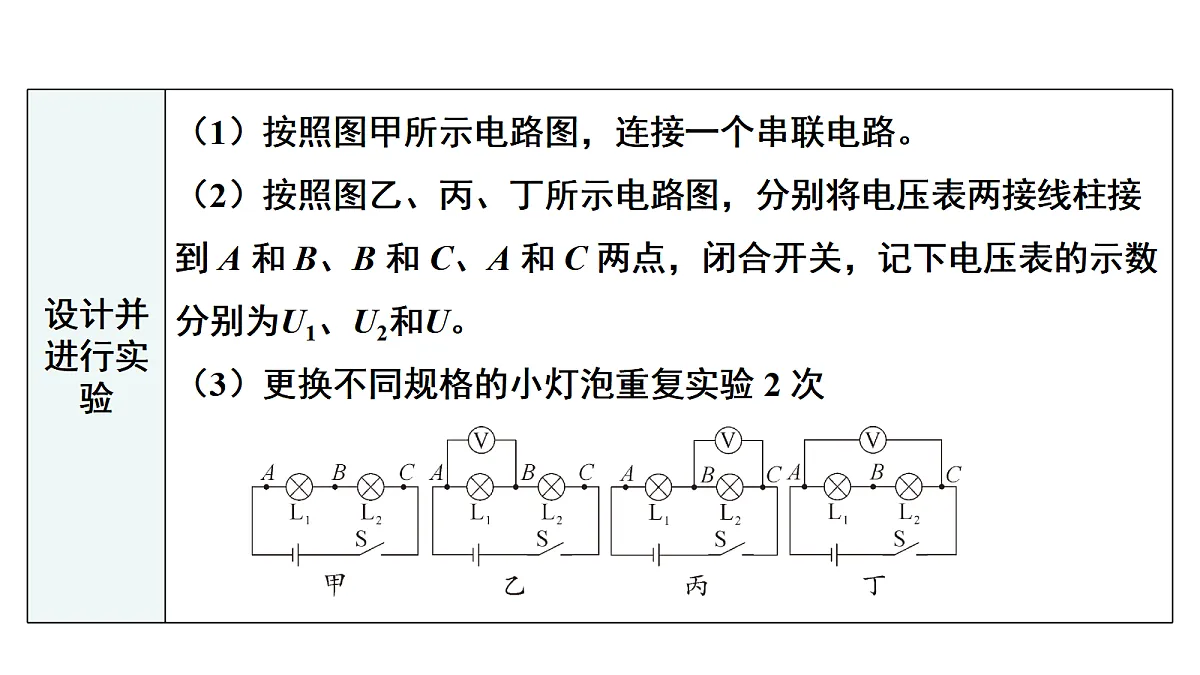

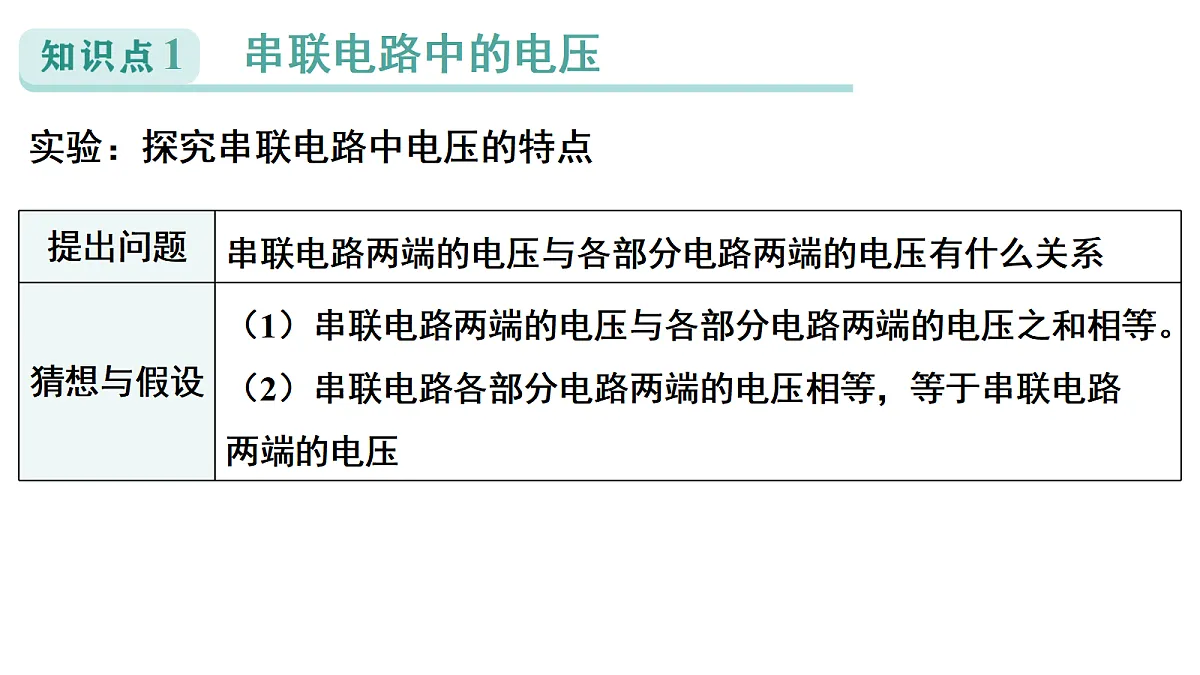

实验：探究串联电路中电压的特点

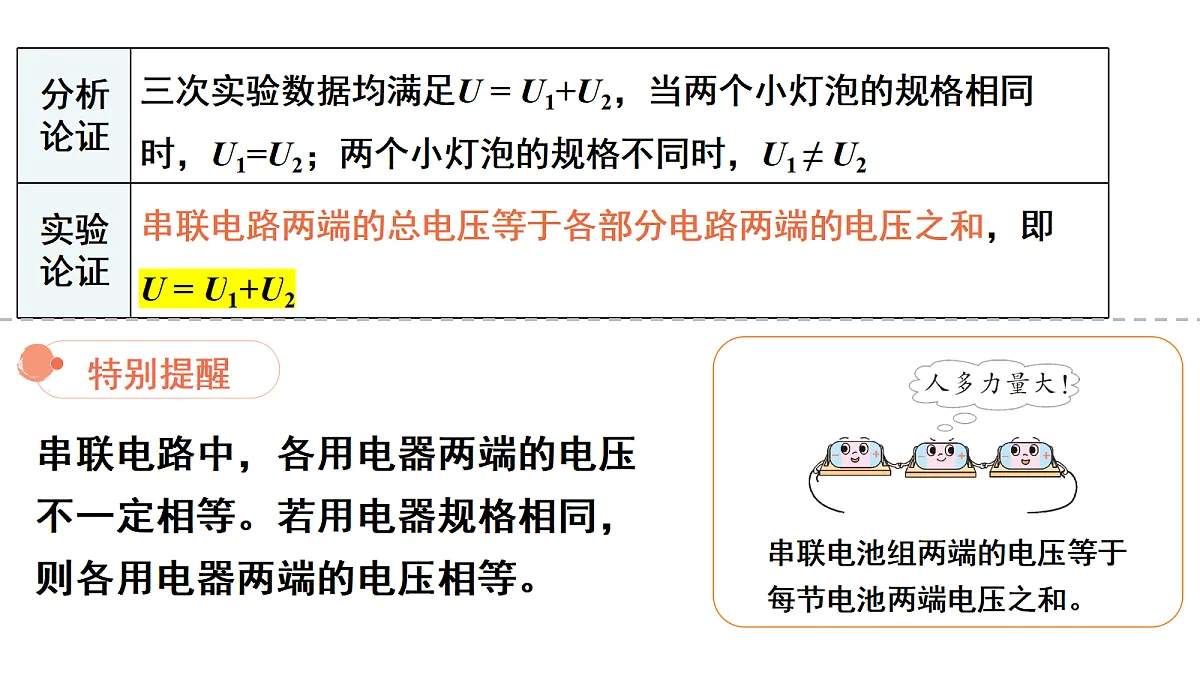

串联电路中，各用电器两端的电压不一定相等。若用电器规格相同，则各用电器两端的电压相等。
串联电池组两端的电压等于每节电池两端电压之和。

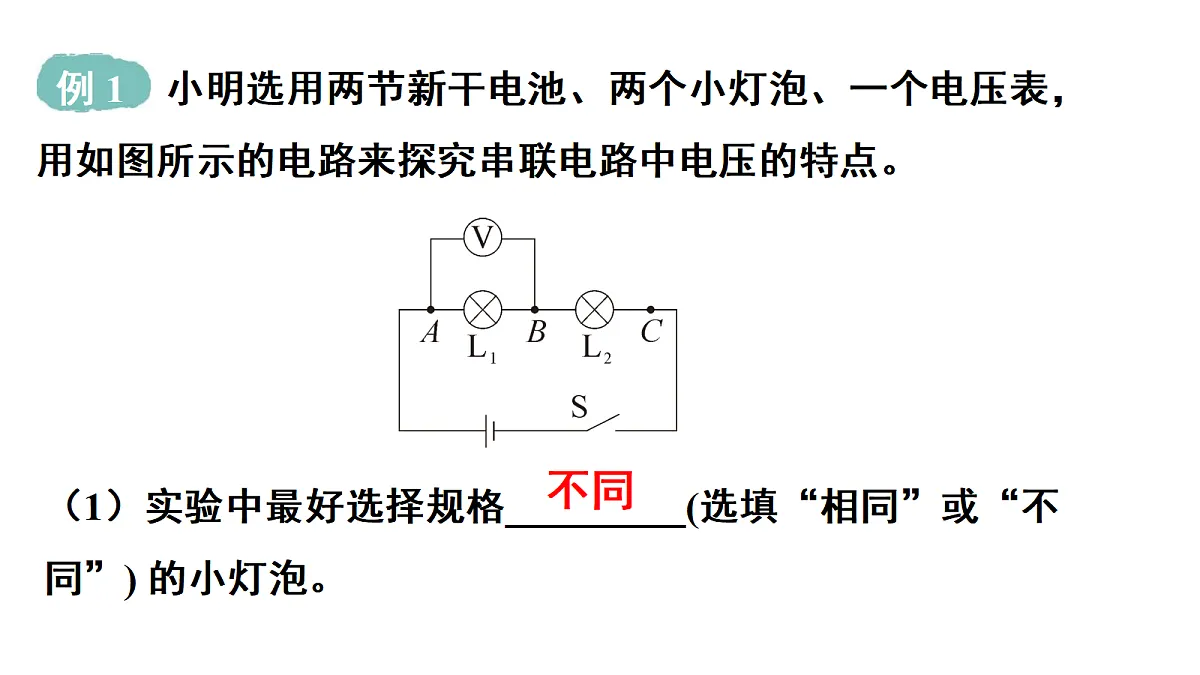

（1）实验中最好选择规格_________(选填“相同”或“不同”) 的小灯泡。

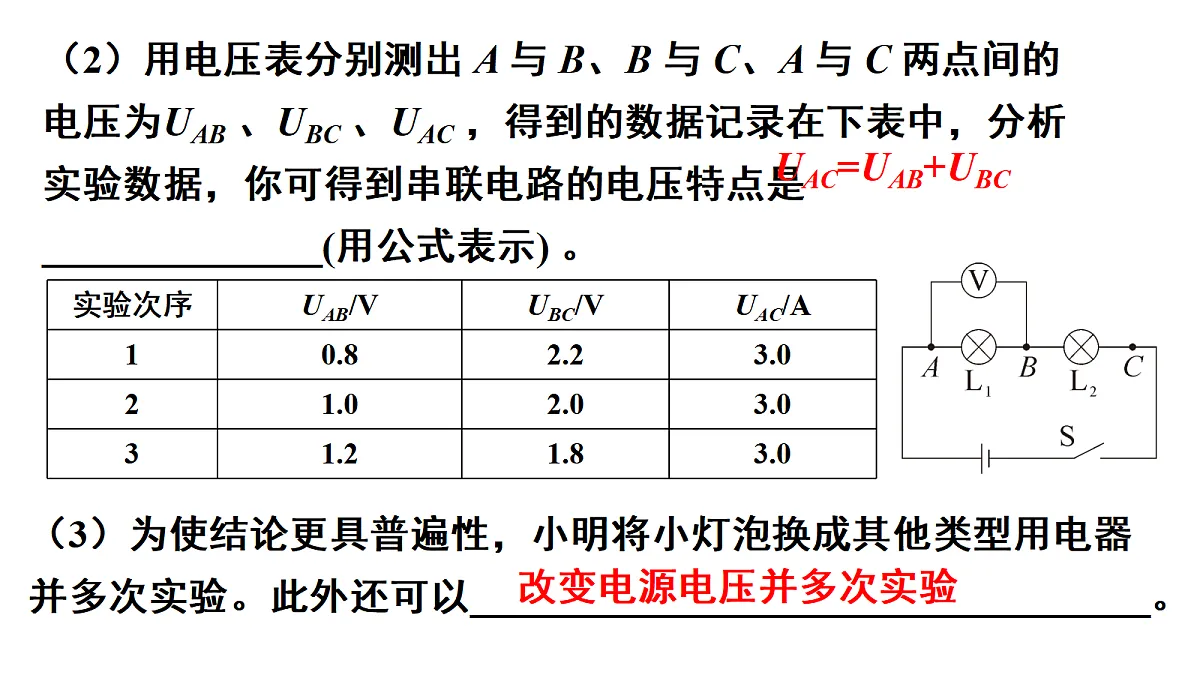

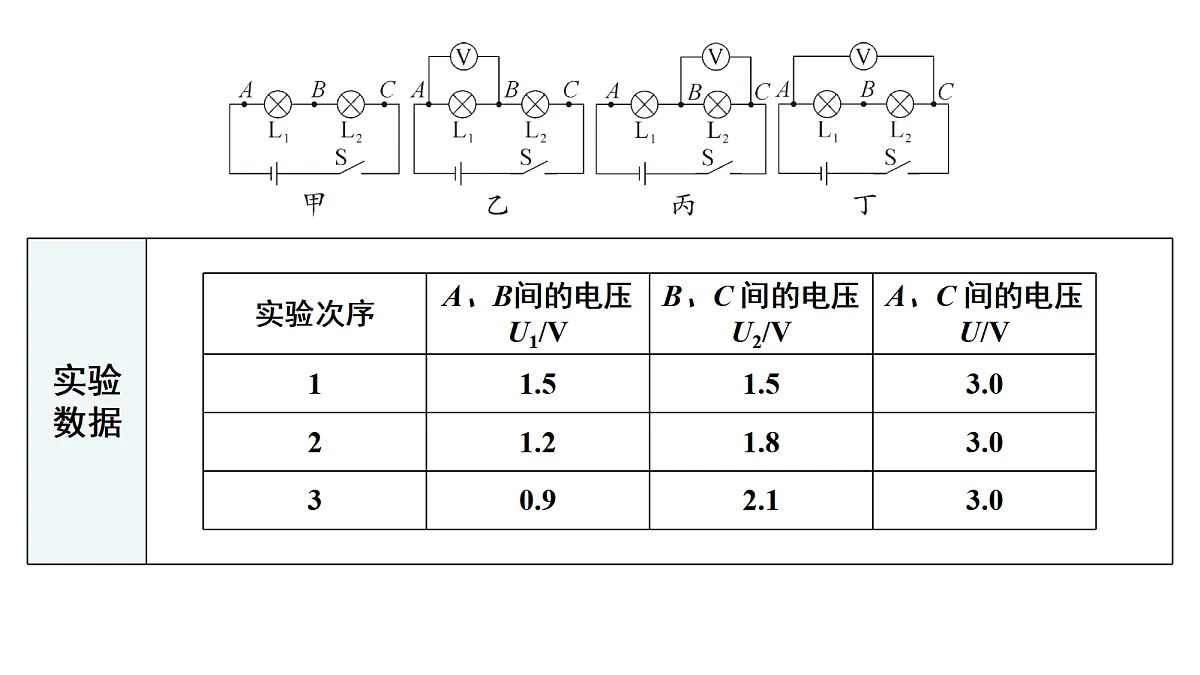

（2）用电压表分别测出 A 与 B、B 与 C、A 与 C 两点间的电压为UAB 、UBC 、UAC ，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是______________(用公式表示) 。

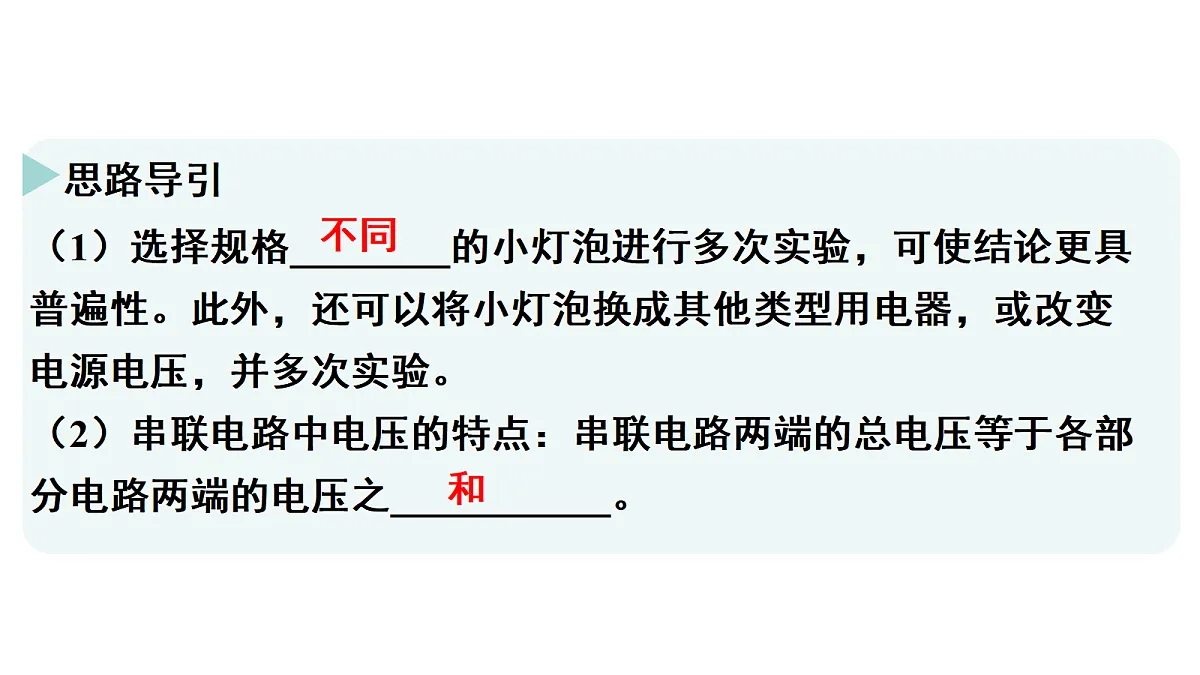

（3）为使结论更具普遍性，小明将小灯泡换成其他类型用电器并多次实验。此外还可以__________________________________。
UAC=UAB+UBC
改变电源电压并多次实验
A. 5 V B. 3 VC. 2 V D. 1 V
实验：探究并联电路中电压的特点
（1）并联电路中，各支路两端的电压相等，与支路上用电器的规格、类别无关。（2）若用电器两端电压相等，它们有可能并联，也有可能是相同规格的用电器串联。
并联干电池组两端的电压等于一节干电池两端的电压，即U=U1=U2=···Un=1.5V。
（1）请用笔画线表示导线，在图甲中把电路连接完整，要求电压表测灯 L1 两端的电压。
（2）电路连接正确后进行实验，该小组分别测出灯 L1、L2 两端的电压U1、U2和并联电路两端的电压U，电压表示数都如图乙所示，为____V。根据这组数据，可得出并联电路中电压的规律是__________(用公式表示)。你认为该实验的不足之处是__________________________________________________。
没有更换不同规格的灯泡或改变电源电压进行多次实验
（3）实验中，用电压表测灯 L2 两端的电压时，灯丝突然断掉，则电压表的示数为________V，理由是___________________________________________。
（2）正确连接电路后，另一位同学测量电源两端电压时电压表示数如图丁所示，则电源两端电压是_____V。他又分别测出 L1 和 L2 两端的电压是 2.6 V 和 2.7 V。三次测量数据有差异，该同学认为是以下三种原因造成的，其中合理的是________(填序号)。① 测量电压有误差② 灯泡亮度不同③ 电压表没有选择合适的量程
角度1 理解并联电路中电压的特点
A. U1 > U2 > U3 B. U1 = U2 = U3C. U1 < U2 < U3 D. 无法判断
对并联电路中电压的特点理解有误
（1）并联电路中，各支路两端的电压相等，与支路上用电器的规格、类别无关。（2）若用电器两端的电压相等，它们可能并联，也可能是相同规格的用电器串联。
A. 可能是并联B. 一定是并联C. 串联、并联都有可能D. 一定是串联
角度2 根据串联电路中电压的特点计算电压的大小
A. 7V B. 9VC. 13V D. 16V
三灯连接方式为_________
V1测_________两端电压
V2测_________两端电压
设灯L1、L2、L3两端的电压分别是U1、U2、U3，
U1+U2 =_______V，
U1+U3 =_______V，
U3 =_____U1。
利用串联电路中电压的特点求电压的方法
第一步：分析电路，弄清各电压表所测量的对象。 第二步：结合串联电路中电压的特点判断电压表选择的量程，并读数。 第三步：运用串联电路中电压的特点求未知电压。
A. 6V，1.5VB. 7.5V，1.5VC. 1.5V，7.5VD. 1.5V，6V
A. I1< I2，I3=I4，U1=U2，U3>U4B. I1= I2，I3=I4，U1=U2，U3=U4C. I1= I2，I3
