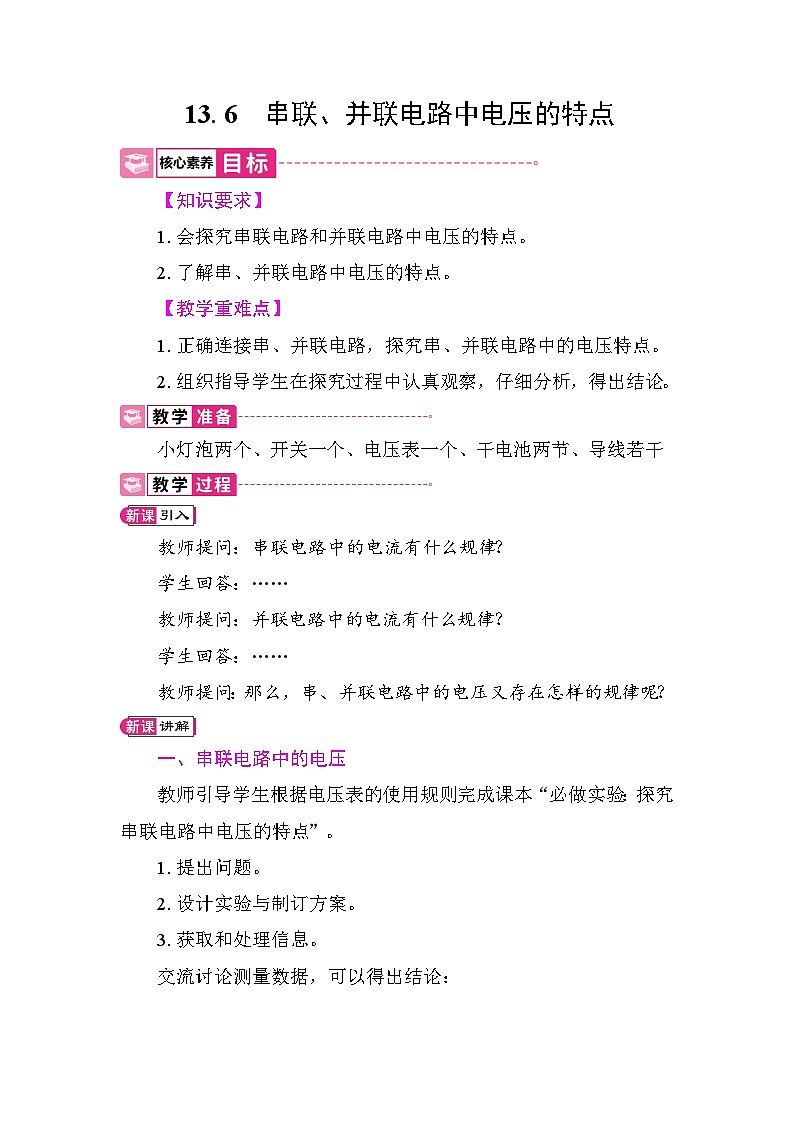

沪粤版（2024）九年级上册（2024）13.6 串联、并联电路中电压的特点教案

这是一份沪粤版（2024）九年级上册（2024）13.6 串联、并联电路中电压的特点教案，共5页。教案主要包含了知识要求，教学重难点，拓展延伸，妙记锦囊等内容，欢迎下载使用。
【知识要求】
1.会探究串联电路和并联电路中电压的特点。
2.了解串、并联电路中电压的特点。
【教学重难点】
1.正确连接串、并联电路，探究串、并联电路中的电压特点。
2.组织指导学生在探究过程中认真观察，仔细分析，得出结论。
小灯泡两个、开关一个、电压表一个、干电池两节、导线若干
教师提问：串联电路中的电流有什么规律？
学生回答：……
教师提问：并联电路中的电流有什么规律？
学生回答：……
教师提问：那么，串、并联电路中的电压又存在怎样的规律呢？
一、串联电路中的电压
教师引导学生根据电压表的使用规则完成课本“必做实验：探究串联电路中电压的特点”。
1.提出问题。
2.设计实验与制订方案。
3.获取和处理信息。
交流讨论测量数据，可以得出结论：

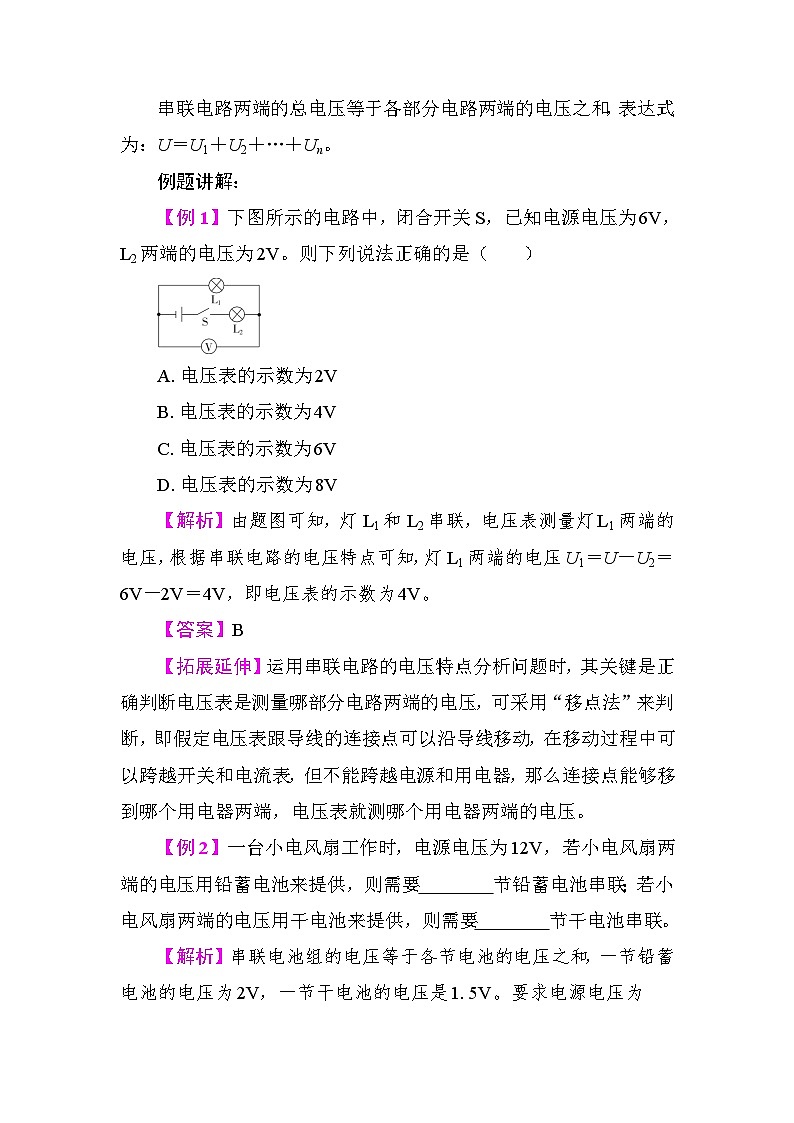

串联电路两端的总电压等于各部分电路两端的电压之和，表达式为：U＝U1＋U2＋…＋Un。
例题讲解：
【例1】下图所示的电路中，闭合开关S，已知电源电压为6V，L2两端的电压为2V。则下列说法正确的是（ ）
A.电压表的示数为2V
B.电压表的示数为4V
C.电压表的示数为6V
D.电压表的示数为8V
【解析】由题图可知，灯L1和L2串联，电压表测量灯L1两端的电压，根据串联电路的电压特点可知，灯L1两端的电压U1＝U－U2＝6V－2V＝4V，即电压表的示数为4V。
【答案】B
【拓展延伸】运用串联电路的电压特点分析问题时，其关键是正确判断电压表是测量哪部分电路两端的电压，可采用“移点法”来判断，即假定电压表跟导线的连接点可以沿导线移动，在移动过程中可以跨越开关和电流表，但不能跨越电源和用电器，那么连接点能够移到哪个用电器两端，电压表就测哪个用电器两端的电压。
【例2】一台小电风扇工作时，电源电压为12V，若小电风扇两端的电压用铅蓄电池来提供，则需要 节铅蓄电池串联；若小电风扇两端的电压用干电池来提供，则需要 节干电池串联。
【解析】串联电池组的电压等于各节电池的电压之和，一节铅蓄电池的电压为2V，一节干电池的电压是1.5V。要求电源电压为12V，则需要铅蓄电池的节数n1＝12V2V＝6节，需要干电池的节数n2＝12V1.5V＝8节。
【答案】6 8
二、并联电路中的电压
教师引导学生完成课本“必做实验：探究并联电路中电压的特点”。
1.提出问题。
2.设计与制订方案。
3.获取和处理信息。
交流讨论测量数据，可以得出结论：
并联电路中，各支路两端的电压等于电源两端的电压，表达式为：U＝U1＝U2＝…＝Un。
例题讲解：
【例3】如下图所示，灯泡L1比L2亮，电压表V2的示数为6V。下列说法正确的是（ ）
A.V1示数为6VB.V1示数大于6V
C.V示数小于6VD.V示数大于6V
【解析】分析电路可知，灯泡L1和L2并联，电压表V1测灯泡L1两端的电压，电压表V2测灯泡L2两端电压，电压表V测电源电压；因为并联电路中各用电器两端的电压与电源电压相等，所以电压表V1、V2、V的示数相等，故电压表V2的示数为6V时，电压表V1、V的示数也为6V。
【答案】A
【例4】如右图所示，闭合开关，灯L1和L2的连接方式是 联。若电源由4节干电池串联组成，则灯L1两端的电压为 V。若通过灯L1和L2的电流分别为0.2A和0.3A，则电流表的示数为 A。
【解析】由题图可知，开关闭合后，灯L1和L2并联，电流表测干路中的电流。电源由4节干电池串联组成，其电压U＝4×1.5V＝6V，因为并联电路中各支路两端的电压相等且等于电源电压，所以灯L1两端的电压为6V；由并联电路中干路电流等于各支路电流之和可知，电流表的示数I＝I1＋I2＝0.2A＋0.3A＝0.5A。
【答案】并 6 0.5
【妙记锦囊】并联电路中各支路两端的电压都相等，干路电流等于各支路电流之和。
13.6 串联、并联电路中电压的特点
1.串联电路中电压的特点：串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋Un。
2.并联电路中电压的特点：并联电路中，各支路两端的电压相等，即U＝U1＝U2＝…＝Un。
