13.6　串联、并联电路中电压的特点 习题课件2025-2026学年物理沪粤版九年级上册

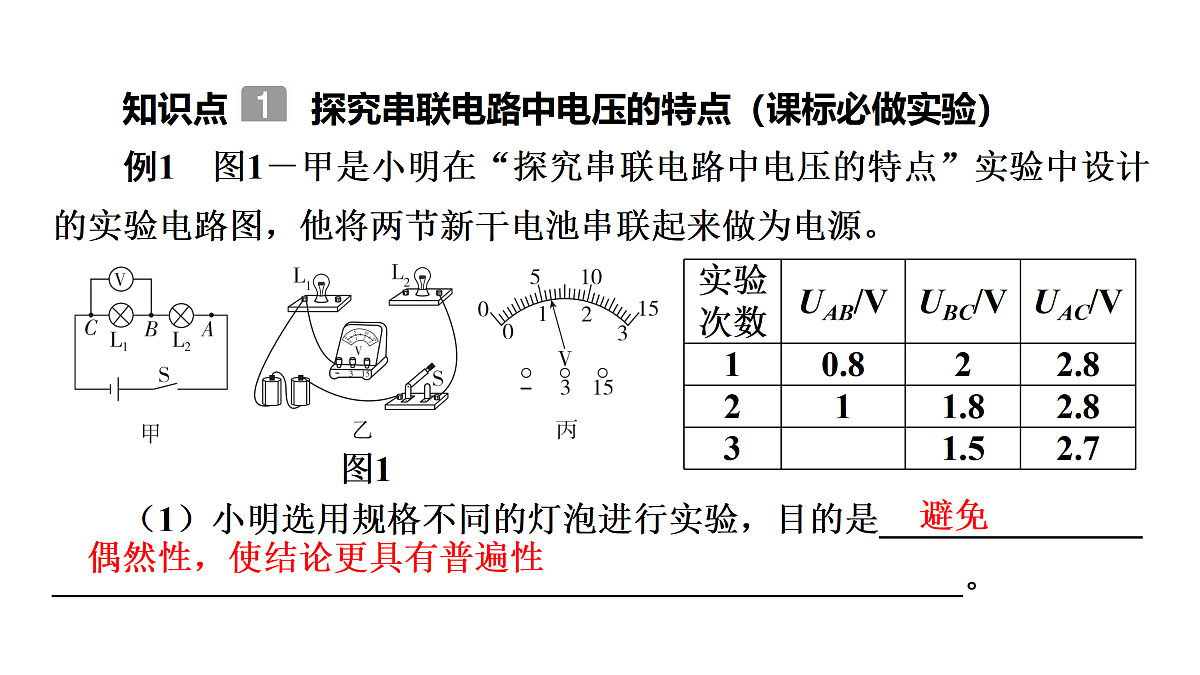

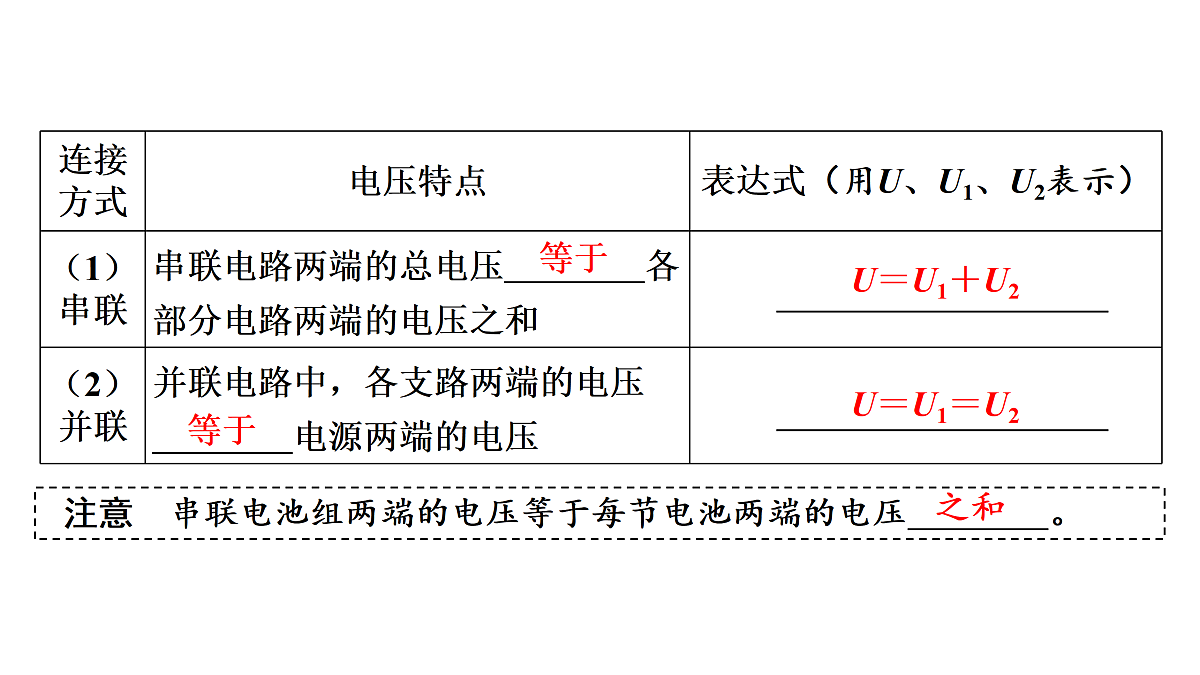

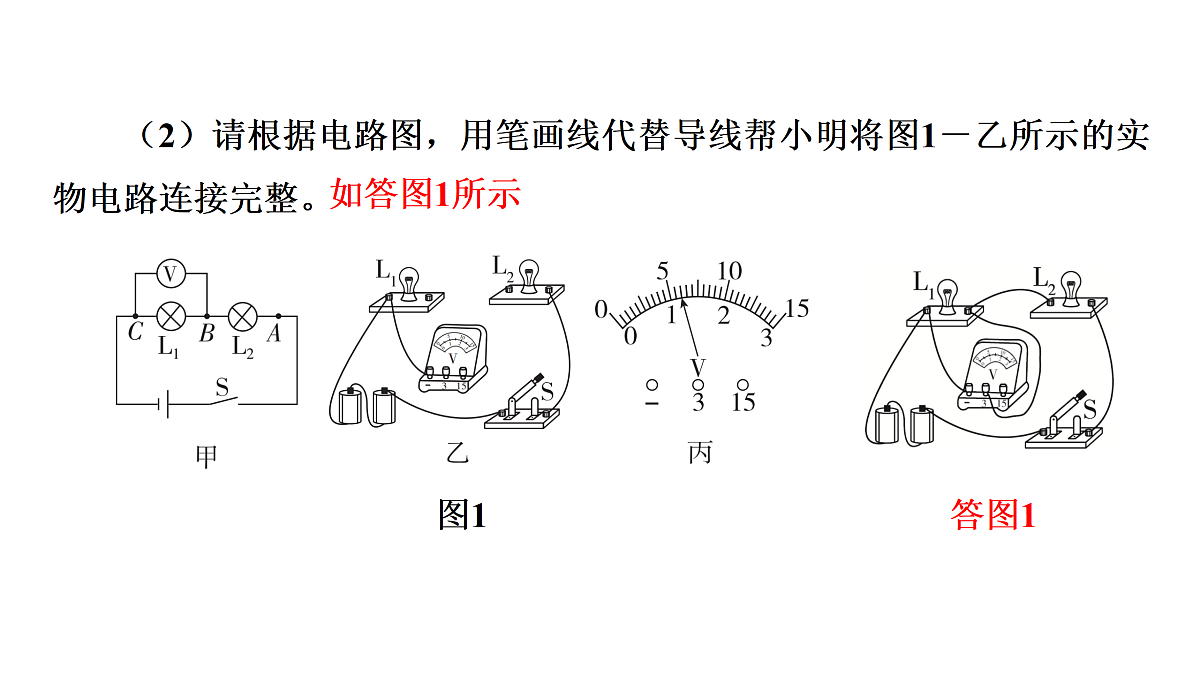

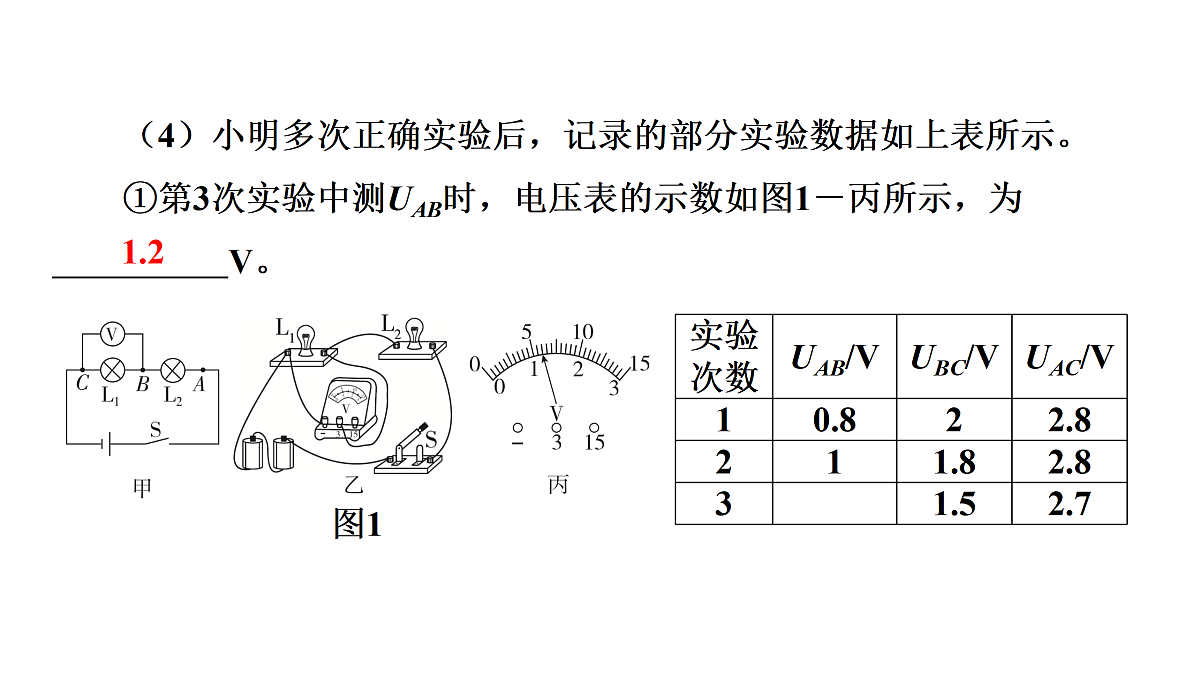

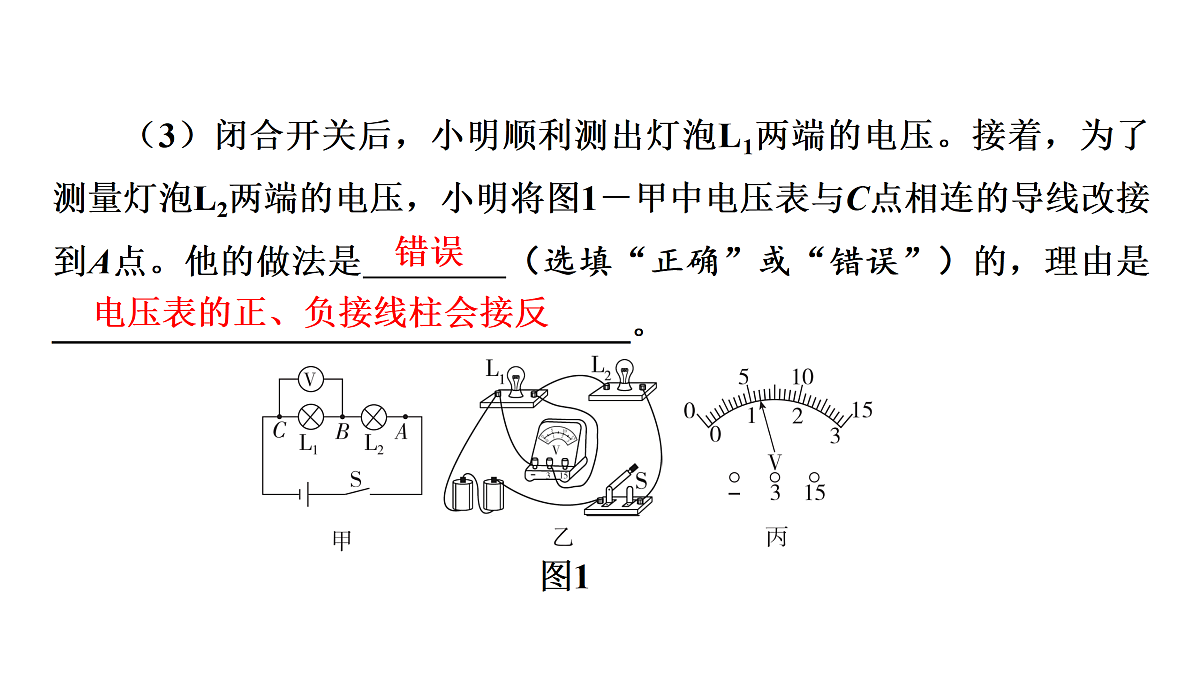

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]13.6　串联、并联电路中电压的特点课堂小测要点梳理典例精练第十三章　简单电路要点梳理注意　串联电池组两端的电压等于每节电池两端的电压　　　　。等于U＝U1＋U2等于U＝U1＝U2之和典例精练知识点 探究串联电路中电压的特点（课标必做实验）例1　图1－甲是小明在“探究串联电路中电压的特点”实验中设计的实验电路图，他将两节新干电池串联起来做为电源。　（1）小明选用规格不同的灯泡进行实验，目的是___________________________________________________________________。图1 避免偶然性，使结论更具有普遍性（2）请根据电路图，用笔画线代替导线帮小明将图1－乙所示的实物电路连接完整。图1（3）闭合开关后，小明顺利测出灯泡L1两端的电压。接着，为了测量灯泡L2两端的电压，小明将图1－甲中电压表与C点相连的导线改接到A点。他的做法是　　　　（选填“正确”或“错误”）的，理由是_________________________________。图1错误电压表的正、负接线柱会接反（4）小明多次正确实验后，记录的部分实验数据如上表所示。①第3次实验中测UAB时，电压表的示数如图1－丙所示，为　　　　　V。图11.2②分析表中实验数据，在误差允许的范围内，可得出结论：________________________________________________________。图1串联电路两端的总电压等于各部分电路两端的电压之和知识点 探究并联电路中电压的特点（课标必做实验）例2　为了探究并联电路中电压的特点，小东设计了图2－甲所示的实验电路图。实验室提供的器材如下：蓄电池（电压为2 V）、电压表和开关各一个，灯泡多个，导线若干。  （1）请按图2－甲所示的电路图，将图2－乙的实物电路连接完整。图2（2）若小东刚接完最后一根导线，两个灯泡就亮了，则小东操作中存在的问题是_________________________。连接电路时，未断开开关图2（3）小东多次实验后，将数据记录在下表中。 ①第2次测量电源电压时，电压表的指针位置如图2－丙所示，请你将表格中的数据补充完整。②在实验误差范围内，可以得出结论：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。图22 并联电路中，各支路两端的电压等于电源两端的电压知识点 串联、并联电路中电压特点的应用例3　在图3所示的电路中，闭合开关S，发现灯L1很亮，灯L2很暗，则灯L1、L2两端的电压U1、U2的大小关系为 （　　）A．U1＞U2　　　　　B．U1＝U2C．U1＜U2 D．无法确定图3B例4　在图4－甲所示的电路中，电源由四节新干电池串联组成，则电源电压为　　　　V。闭合开关S时，电压表的示数如图4－乙所示，则此时灯L1两端的电压为　　　　V，灯L2两端的电压为　　　　V。 图462.53.5课堂小测图5D图60～3 V不同U＝U1＝U2图7并33图866
