1.知道电压及其单位。2.知道电源是提供电压的装置。3.能连接简单的电路，会看、会画简单的电路图。

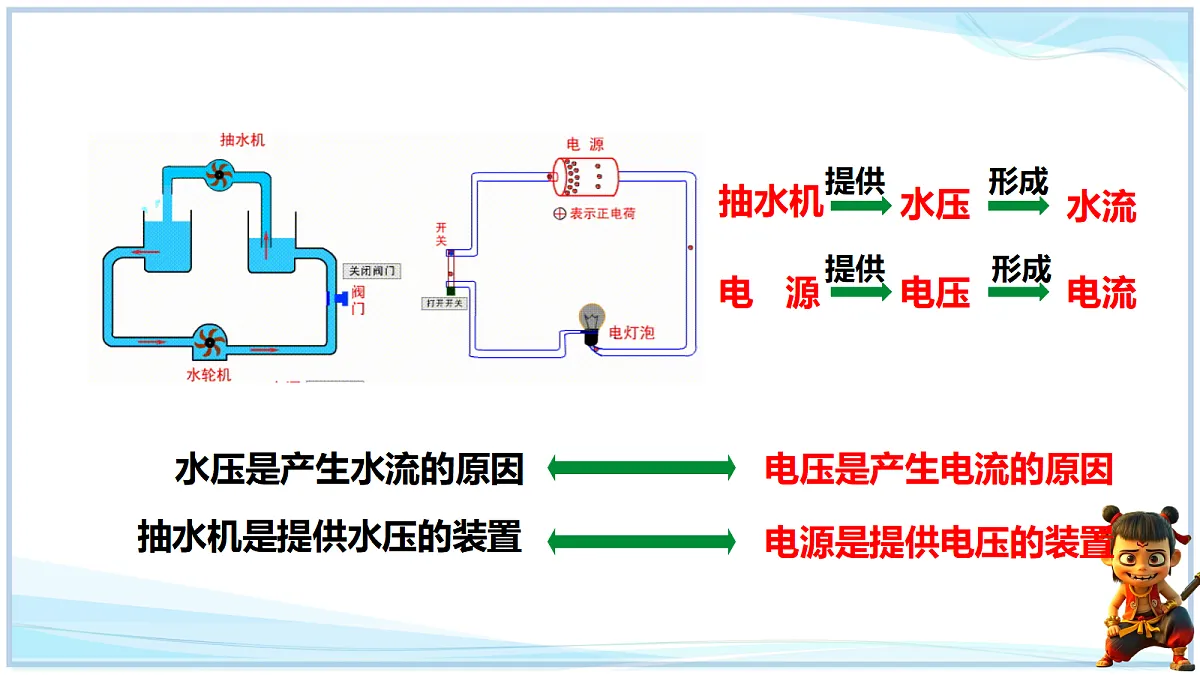

抽水机是提供水压的装置

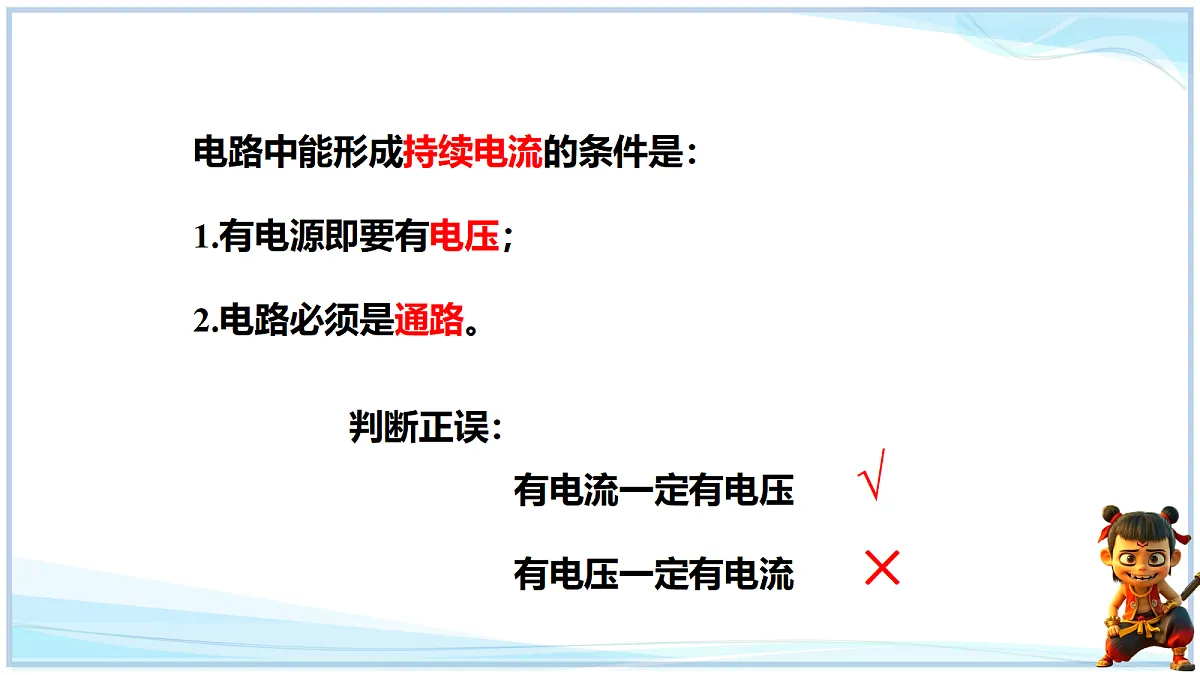

电路中能形成持续电流的条件是：1.有电源即要有电压；2.电路必须是通路。
有电流一定有电压有电压一定有电流

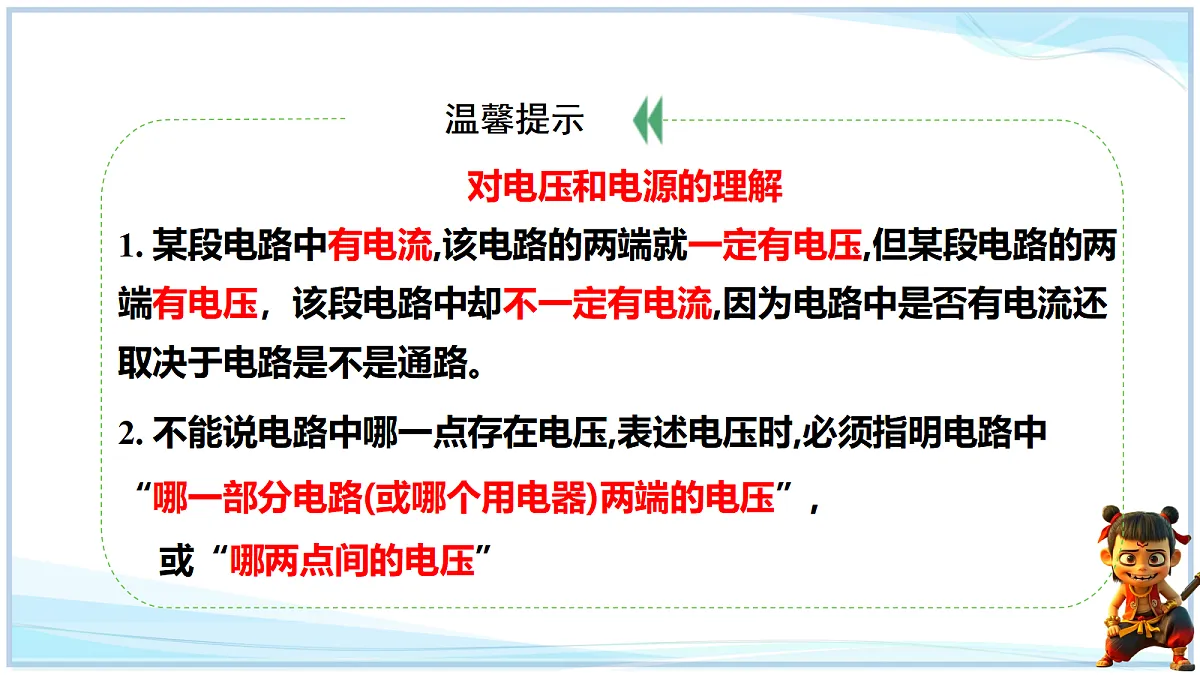

对电压和电源的理解 1. 某段电路中有电流,该电路的两端就一定有电压,但某段电路的两端有电压，该段电路中却不一定有电流,因为电路中是否有电流还取决于电路是不是通路。
2. 不能说电路中哪一点存在电压,表述电压时,必须指明电路中“哪一部分电路(或哪个用电器)两端的电压”, 或“哪两点间的电压”

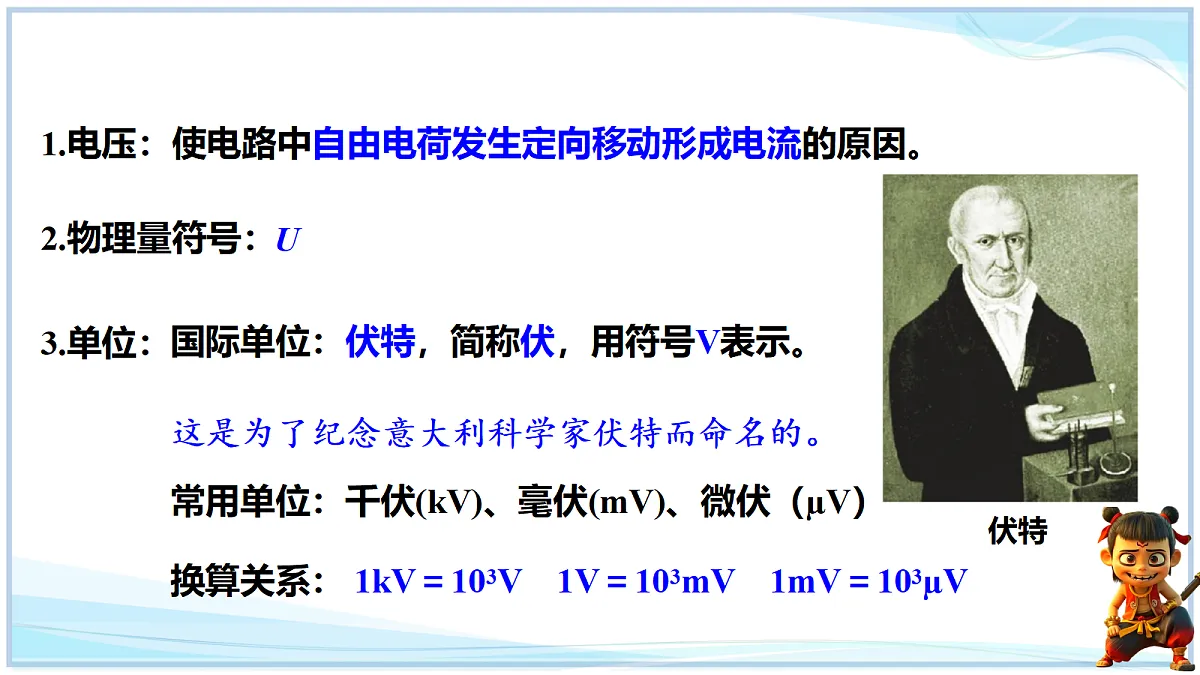

2.物理量符号：3.单位：
1.电压：使电路中自由电荷发生定向移动形成电流的原因。
国际单位：伏特，简称伏，用符号V表示。常用单位：千伏(kV)、毫伏(mV)、微伏（µV）换算关系： 1kV＝103V 1V＝103mV 1mV＝103µV
这是为了纪念意大利科学家伏特而命名的。
高压输电的电压很高，用千伏作单位
手机接收到的号电压很低，用毫伏作单位
完成下列单位换算： 100 kV＝ V 360 mV＝ V 2.8×105 mV＝ V 3.8×10-2 V＝ mV
实验所用干电池的电压和家庭电路的电压一样吗？

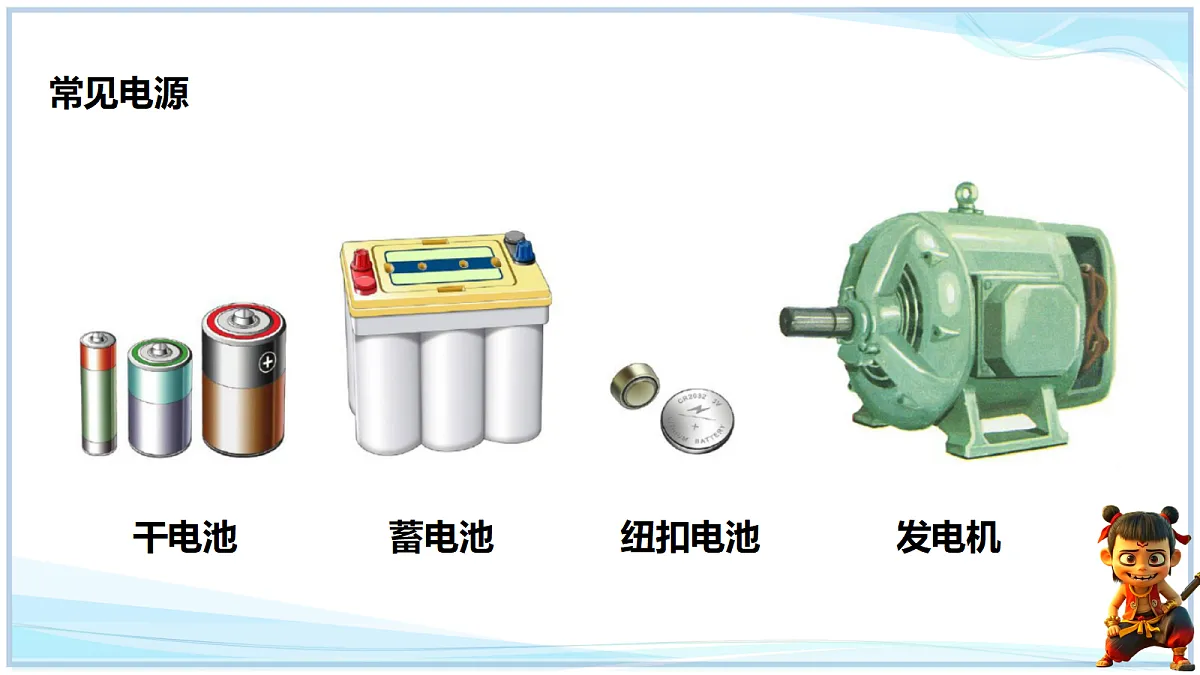

一节干电池提供的电压一般是1.5V, 我国提供给家庭电路的电压是220V
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V，有的甚至可达800V，足可以使人致命。在水中3~6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称
下列说法正确的是（ ）A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压
电路中有电压，但是不构成通路，就不会有电流。
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，而电流不是形成电压的原因。
人们是如何得知电路中电压大小的呢？
测量电流大小用电流表，测量电压大小则用电压表。
1.恰当运用“类比法”可深刻理解物理现象。如图所示，我们可以将电路中　　　类比为水路中的水流，电路中　　　类比为水路中的水压，而抽水机在“水路”中的作用相当于电路中的　　　　。
2.一节干电池的电压为　　V，合__________mV，家庭生活用电的电压为　　　　V，一般情况下对人体安全的电压不高于　　　　V，雷电的电压可达106　　　　（填单位）。
3.下列关于电压的说法中错误的是（　　）A.电源是提供电压的装置B.电路中有电流就一定有电压C.电路中有电压就一定会形成电流D.电压使电荷定向移动形成电流
电压表：测量电路中两点间电压大小的仪器。它在电路中的符号是 。
选择“0~3V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。 选择”0~15V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。
电压表应该跟被测用电器串联还是并联？电压表标有“－”的接线柱应该接在什么位置？另一个接线柱应该接在什么位置？电压表的量程怎么选择？
阅读课本P70页内容，完成电压表连接。
1. 实际测量前，电压表需要先调零；2.电压表必须和被测的用电器并联；3.电流必须从正接线柱流入，从负接线柱流出；4.必须正确选择量程，可先用大量程进行“试触”；5.电压表可以直接连到电源的两极，测量电源电压。
使用电压表应注意的问题（1）合理选择量程①估测电压大小，根据估测的电压值选择恰当的电压表量程；②在不能估测电压大小的情况下，用大量程试触来选择量程。
（2）在分析含有电压表的电路时，可以将电压表处看成断路。（3）使用电压表常见的错误①接线柱接反：电压表指针反偏；②量程选择不合理：如本该选用小量程，实际却用大量程；③电压表串联接入电路。
1.确认电压表所选的量程2.确定电压表的分度值3.由指针位置读出示数
数清指针偏转的格数，再乘以分度值就是电压值
同一刻度线，上面读数为下面的5倍！
如图所示，甲电压表的读数是_____V，乙电压表的读数是____V
试着读出下面两个电压表的示数
4.[原创题]如图甲所示的为实验室用来测量电压大小的电压表，请回答下列问题。（1）结构：这种电压表通常有　　个接线柱，有两个量程，分别是_____V和　　　　V，对应的分度值分别是　　 　V和　　　V。（2）使用：测量时，电压表要与被测用电器　　　联，使电流从　　　接线柱流入，从　　　接线柱流出。在不能估计被测电压大小的情况下，应先选用大量程，采用　　　　法判断。
（3）连入电路：小点用电压表测量小灯泡两端的电压，如图乙所示，用笔画线代替导线将电压表连入电路中。（4）测量电压：图乙中电压表正确连接后，电压表示数如图丙所示，小灯泡L两端的电压为　　　V，电源电压为_______V。
用电压表测量干电池的电压
请用电压表分别测出一节干电池、两节干电池串联、三节干电池串联后的电压。根据测量结果说明，它们的电压之间有怎样的关系?
电压分别为1.5V、3V、4.5V
串联的总电压等于各节干电池电压之和
测一节干电池的电压时,有同学选用电压表“0~3 V”的量程,也有同学选用“ 0~15 V”量程，你认为选用哪种量程更合理？请实际测一测：
一节干电池的电压为1.5V，选用“0~3V”的量程更合理，测量更准确。
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负极接反，不能测出L1两端的电压
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
5.[2025年1月滁州期末]在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（　　）
6.[2025年1月滁州期末]在如图所示的电路中，当开关S闭合时，电压表测的是　　　　两端的电压。
7.[跨学科·化学　2024·淮安中考改编]如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。下列说法正确的是（　　）A.该水果电池的电压为3 VB.该水果电池的正极是铁片C.橙子在此装置中能提供电能D.将多个橙子并联，可以得到更高的电压
8.[2024·沈阳模拟]如图所示，闭合开关，要使两灯泡都能发光，下面说法中正确的是（　　）A.甲是电流表，乙是电压表B.甲是电压表，乙是电流表C.甲、乙都是电流表D.甲、乙都是电压表
9.[2025·亳州模拟]物理老师说过：电流表在电路中相当于导线，电压表在电路中相当于开路。爱动脑筋的小强将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关闭合后，会出现（　　）A.电压表示数接近3 V B.电流表指针明显偏转C.小灯泡发光 D.电池被烧坏
10.在如图所示的电路中，闭合开关，电路的连接方式是_________，电压表V1测量　　　两端的电压，电压表V2测量　　　　两端的电压。
[变式]如图所示，电源电压不变，闭合开关S，L1、L2均发光。当开关S1闭合、S2断开时，电压表测　　　　两端的电压；当开关S1断开、S2闭合时，电压表测　　 　　两端的电压，若再闭合S1，电压表示数　　　　（填“变大”“不变”或“变小”）。
11.[新考法]如图所示的为多用途“演示教学电表”的简化表盘及接线情况，此时所测的物理量是　　，量程是　　　 　，示数为　　　。
12.[2024·厦门模拟改编]如图所示，电源电压为3 V，闭合开关后，灯L1不发光，L2发光，若电路只有一处故障，可能是_________________。[变式1]若灯泡L1、L2均不发光，电压表示数为3 V，则电路故障可能是　　　　。[变式2]若灯泡L1、L2均不发光，电压表无示数，则电路故障可能是　　　　　　　　。
13.[高阶思维]如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）等组成。闭合开关S后，两个小灯泡L1、L2均能发光。请问甲、乙、丙是电压表还是电流表？若乙是电压表，则甲是__________表、丙是　　　表； 若乙是电流表，则甲是______表、 丙是　　　表。
正确选择量程，可先用大量程进行“试触”
定量程、定分度值、定示数
必做作业：从教材习题中选取；选做作业：完成练习册本课时的习题.
