【题型基础练习】
※题型一.串联电路的电阻
1．两个电阻串联，若其中一个电阻增大，则总电阻___________，两个电阻并联，若其中一个电阻增大，则总电阻___________（选填“变大”“变小”或“不变”）。
2．定值电阻 R1=10Ω，R2=20Ω，接入如图所示电路中，闭合开关S，则R1、R2两端的电压之比U1∶U2＝_____。若电源电压为6V，则R1两端电压为 _____V。
※题型二.探究串联电路电阻的关系

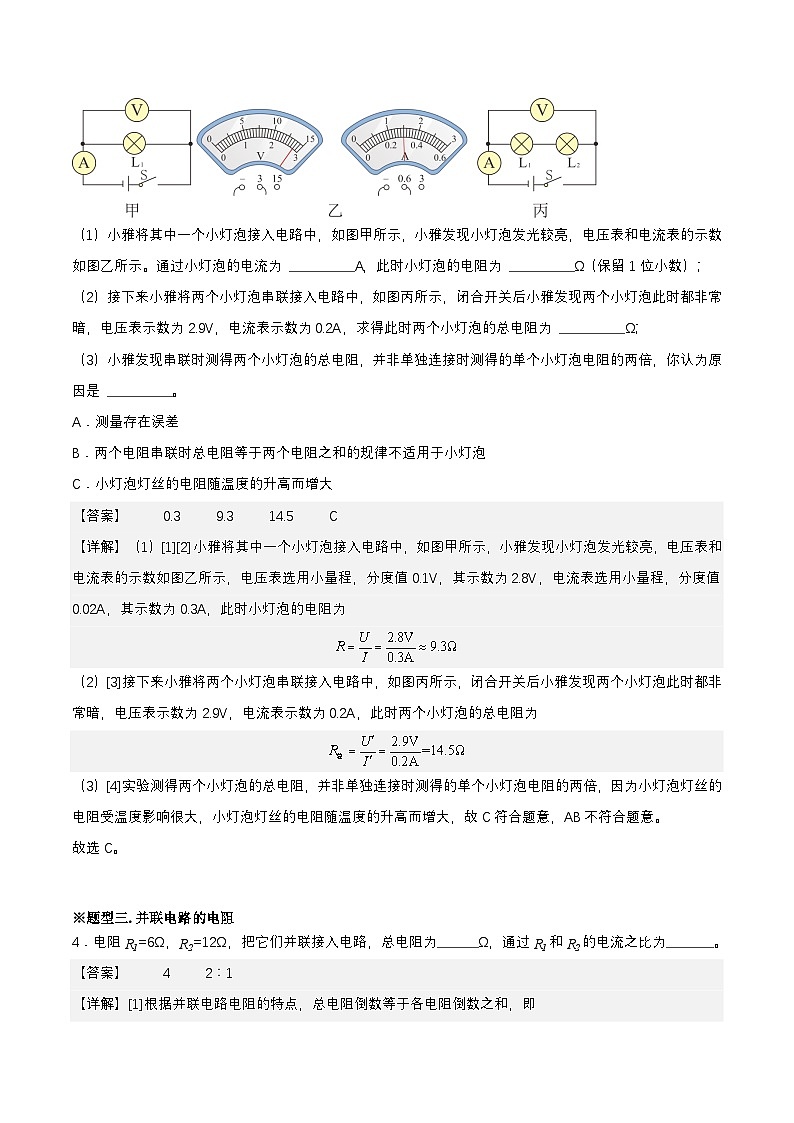

3．学习了欧姆定律后，小雅了解到两个电阻串联时总电阻等于两个电阻之和，于是她找来两个完全相同的小灯泡想通过实验验证该结论是否正确。实验步骤如下：
（1）小雅将其中一个小灯泡接入电路中，如图甲所示，小雅发现小灯泡发光较亮，电压表和电流表的示数如图乙所示。通过小灯泡的电流为 ___________A，此时小灯泡的电阻为 ___________Ω（保留1位小数）；
（2）接下来小雅将两个小灯泡串联接入电路中，如图丙所示，闭合开关后小雅发现两个小灯泡此时都非常暗，电压表示数为2.9V，电流表示数为0.2A，求得此时两个小灯泡的总电阻为 ___________Ω；
（3）小雅发现串联时测得两个小灯泡的总电阻，并非单独连接时测得的单个小灯泡电阻的两倍，你认为原因是 ___________。
A．测量存在误差
B．两个电阻串联时总电阻等于两个电阻之和的规律不适用于小灯泡
C．小灯泡灯丝的电阻随温度的升高而增大
※题型三.并联电路的电阻
4．电阻R1=6Ω，R2=12Ω，把它们并联接入电路，总电阻为_______Ω，通过R1和R2的电流之比为________。

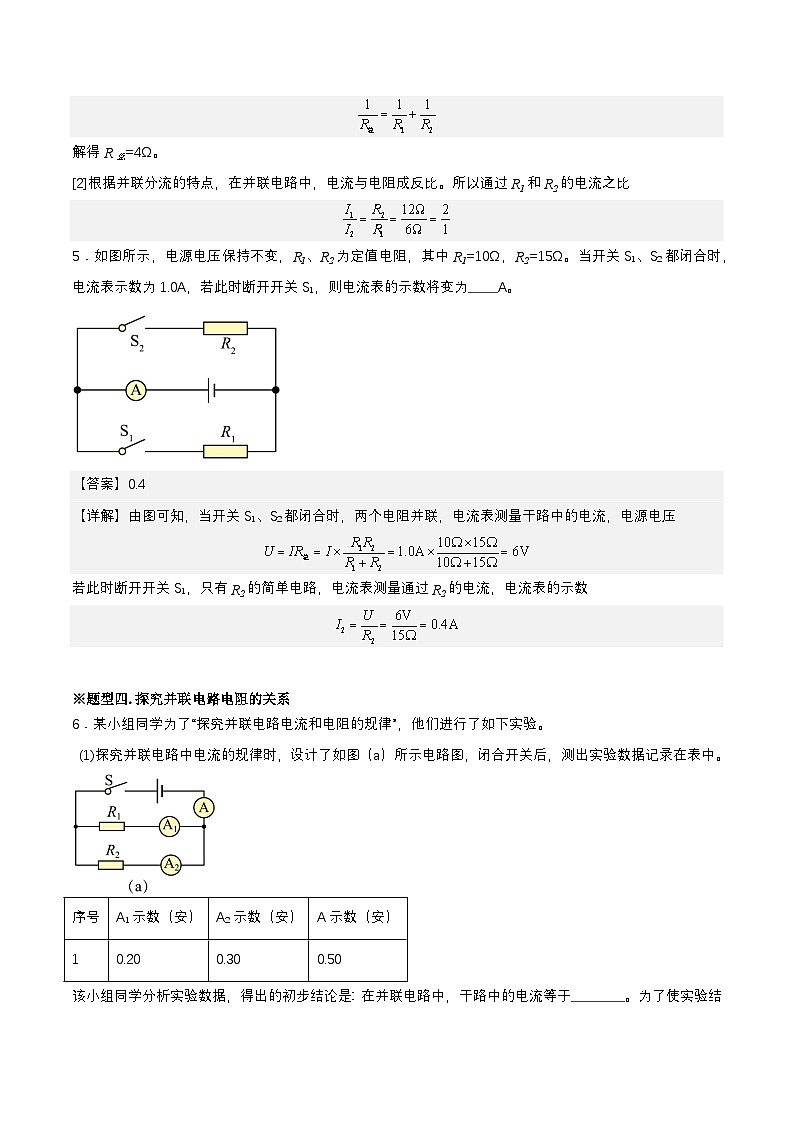

5．如图所示，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω，R2=15Ω。当开关S1、S2都闭合时，电流表示数为1.0A，若此时断开开关S1，则电流表的示数将变为_____A。
※题型四.探究并联电路电阻的关系
6．某小组同学为了“探究并联电路电流和电阻的规律”，他们进行了如下实验。
(1)探究并联电路中电流的规律时，设计了如图（a）所示电路图，闭合开关后，测出实验数据记录在表中。
该小组同学分析实验数据，得出的初步结论是：在并联电路中，干路中的电流等于_________。为了使实验结论更具有科学性，你认为他们下一步骤应该做的是：____________。
A．改变电源电压，再测量几组数据
B．改变电流表的量程，再测量一组数据
C．用不同阻值的定值电阻替换原定值电阻，再测量几组数据
(2)探究并联电路中电阻的规律时，他选用定值电阻R1为10欧，R2为15欧接入如图（a）所示电路图中，闭合开关S，记录相应电流表的示数。然后他们把阻值不相同的若干定值电阻R0先后接入如图（b）所示电路__________图中（选填“A”、“B”或“C”），当电源____________保持不变时，观察到电流表_____________的示数保持不变（选填“A1”、“A2”或“A”），说明这个起替代作用的定值电阻R0就是这个并联电路的总电阻。
(3)接下来该小组同学“用电流表、电压表测电阻”的方法测定值电阻R0的阻值，现有电源（电压为1.5伏的整数倍且保持不变）、电流表、电压表、滑动变阻器R、电键及导线若干，所有元件均完好。连接电路进行实验，闭合开关后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为0.24安~1.2安，电压表示数相应的变化范围为6.0伏~0伏。当变阻器滑片移动到中点附近位置时，电流表示数0.42安，电压表的示数如图（c）所示。
I、该实验的原理是___________。
II、实验中使用的滑动变阻器的最大电阻为___________欧，电源电压为______________伏。
III、请将表格填写完整。（计算电阻时，精确到0.1欧）。
( )
※题型五.家庭电路中总电阻的变化
7．一天傍晚，小明正在家中看电视，同时客厅中一盏电灯正在亮着，如果他妈妈再接入一个电饭锅，电路的总电阻将___________，总电流将___________，电灯中的电流将___________（以上均选填变大、变小或不变）
8．小明的奶奶有随手关灯的好习惯．当她关灯后，家中电路变大的物理量是（ ）
A．总电阻B．总电压C．总功率D．总电流
※题型六.串并联电阻的相关计算
9．如图所示的电路，电源电压为9V不变，定值电阻R1阻值为10Ω。闭合开关S、S1时，电流表的示数为1.2A，求：
（1）电阻R1两端的电压为多少伏特？
（2）闭合开关S，断开S1，电流表的示数为多少？
（3）定值电阻R2的阻值。
10．如图所示的电路中电源电压保持不变，，当、都断开，电流表示数是0.2A，求：
（1）电源电压；
（2）、都闭合时，电流表示数是多少？
【巩固提高练习】
11．下列说法错误的是（ ）
A．串联电路中，任何一个分电阻总小于串联的总电阻
B．并联电路中，并联的总电阻等于各分电阻的倒数之和
C．串联电路中，电阻越大，它两端的电压就越高
D．并联电路中，电阻越大，通过它的电流就越小
12．如图所示，将开关S闭合，电流表A1的示数为I1，电流表A2的示数为I2，R1两端的电压为U1，R2两端的电压为U2，已知I1＞I2。下列说法正确的是（ ）

A．R1R2
C．U1U2
13．如图所示的电路，电源电压恒定，定值电阻R1=6Ω，R3=6Ω，R2=12Ω。闭合开关S1，单刀双掷开关S2接a时，电流表的示数为0.6A；则闭合开关S1，单刀双掷开关S2接b时，电流表的示数为______A。

14．如图甲所示，定值电阻和串联后，接在电压可调的电源两端，通过串联电路的电流I随串联电路电压U变化关系的图像如图乙所示。已知，则__________Ω。

15．如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻阻值大小关系为RA___________RB（选填“>”、“＜”或“=”），若两个电阻并联，并联总电阻的图像在区域___________（选填“I”、“Ⅱ”或“Ⅲ”）。若两个电阻串联，串联总电阻的图像在区域___________（选填“I”、“Ⅱ”或“Ⅲ”）。
16．如图为电阻A和B的I-U图像，根据图像可得RA∶RB =___________，若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA∶UB=___________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是___________V。
17．将标有“10Ω 1A”和“20Ω 1.2A”的电阻R1、R2串联起来，电源电压最大是___________V，把R1、R2并联起来，干路的最大电流是___________A。
18．如图所示的电路中，电源电压恒定，定值中阴R2=6Ω，断开开关S，电流表示数为0.2A；闭合开关S，电流表示数为0.3A，则定值电阻R1=______Ω。
19．有一只小灯泡，它正常工作时电压是5V，此时它的电阻为10Ω。若将此灯泡接在电压为8V的电源上，要使它正常工作，需要串联一个多大的电阻？此时通过这个电阻的电流多大？
序号
A1示数（安）
A2示数（安）
A示数（安）
1
0.20
0.30
0.50
物理量
实验序号
电压（伏）
电流（安）
电阻（欧）
平均值
1
0.24
2
0.42
3
1.2
