17.4欧姆定律在串、并联电路中的应用（课件）--2026-2027学年人教版物理九年级全册

这是一份物理第4节 欧姆定律在串、并联电路中的应用优质课课件ppt，共44页。PPT课件主要包含了等效电路，电压相同，电流相同，由欧姆定律得，U1I1R，U2I2R2，UIR，由串联电路可知，RR1+R2，串联电路中的电阻特点等内容，欢迎下载使用。

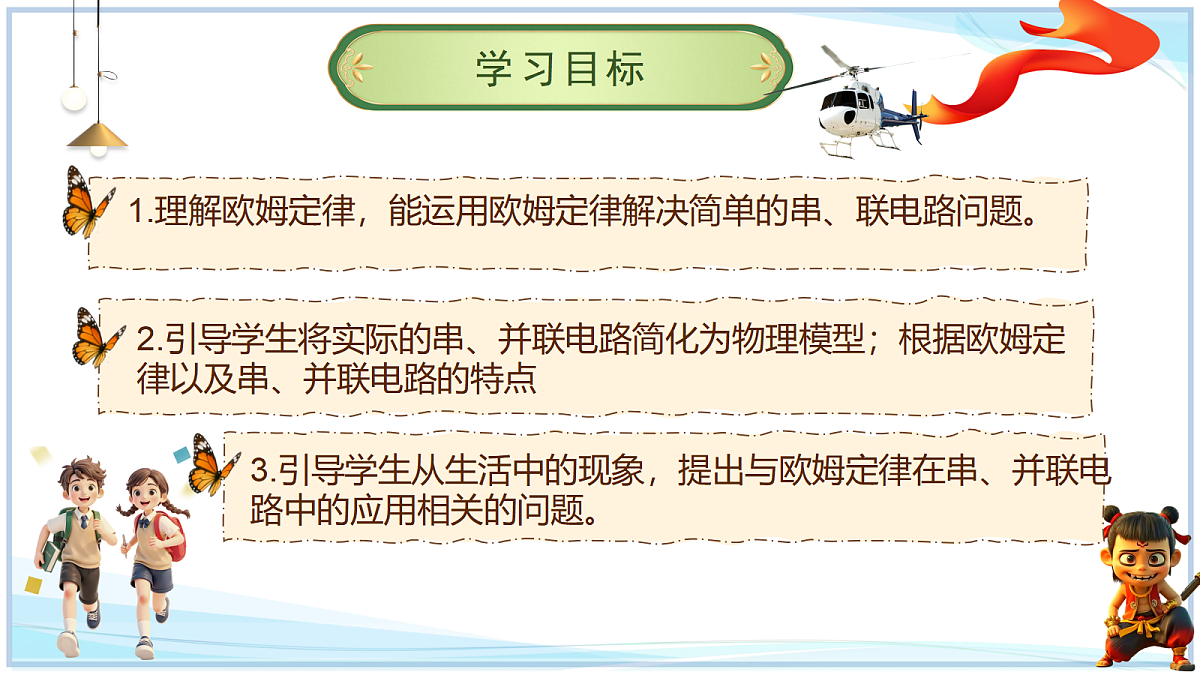

3.引导学生从生活中的现象，提出与欧姆定律在串、并联电路中的应用相关的问题。

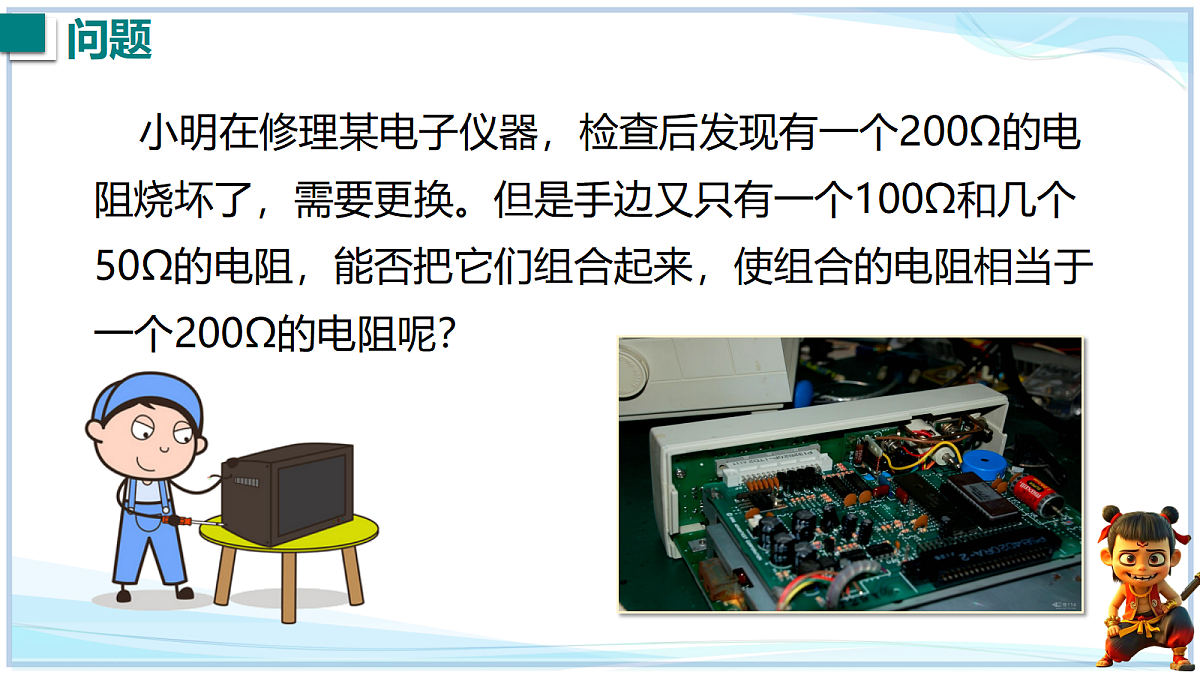

小明在修理某电子仪器，检查后发现有一个200Ω的电阻烧坏了，需要更换。但是手边又只有一个100Ω和几个50Ω的电阻，能否把它们组合起来，使组合的电阻相当于一个200Ω的电阻呢？

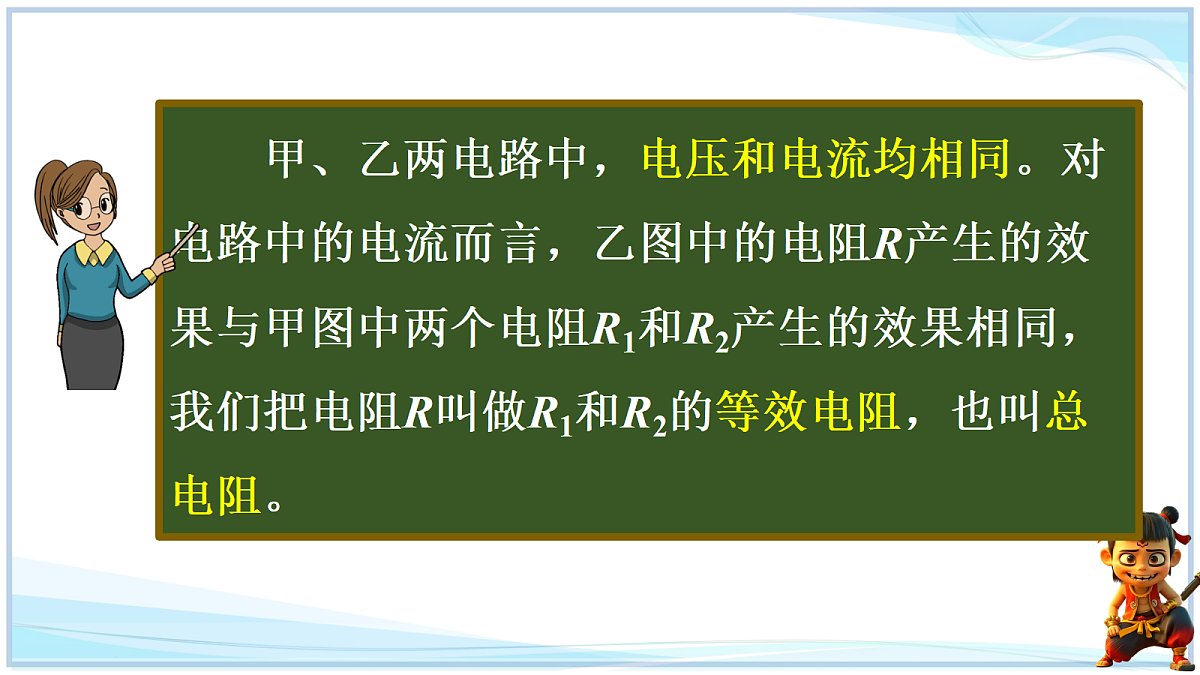

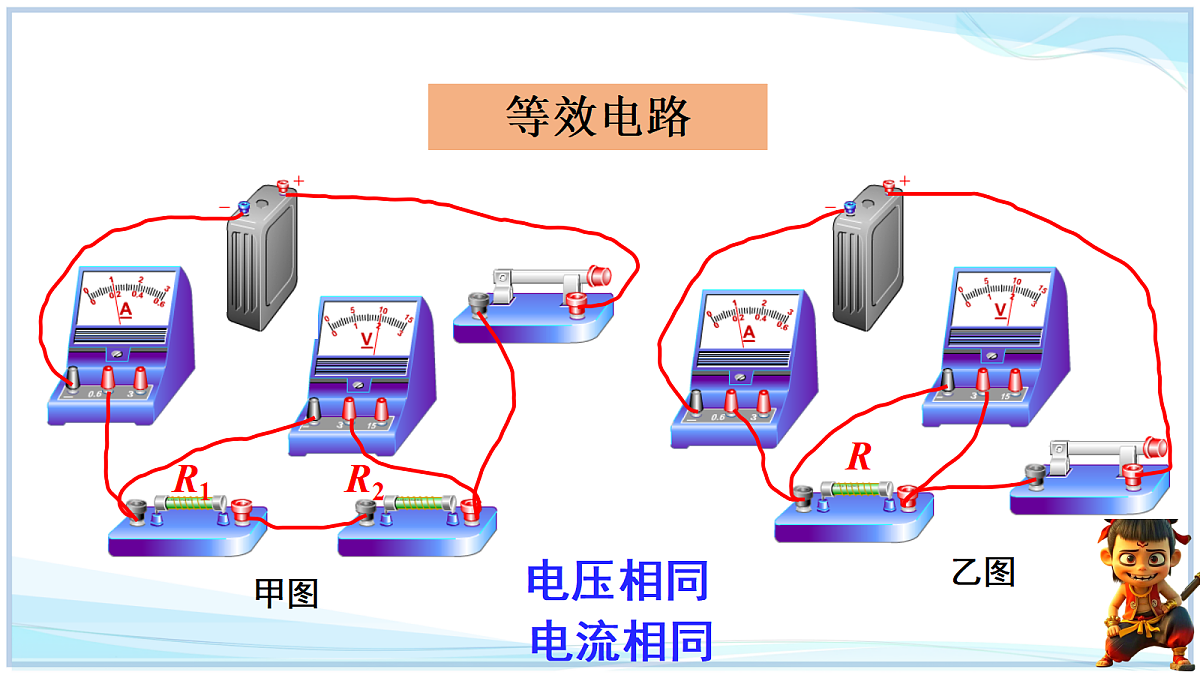

甲、乙两电路中，电压和电流均相同。对电路中的电流而言，乙图中的电阻R产生的效果与甲图中两个电阻R1和R2产生的效果相同，我们把电阻R叫做R1和R2的等效电阻，也叫总电阻。

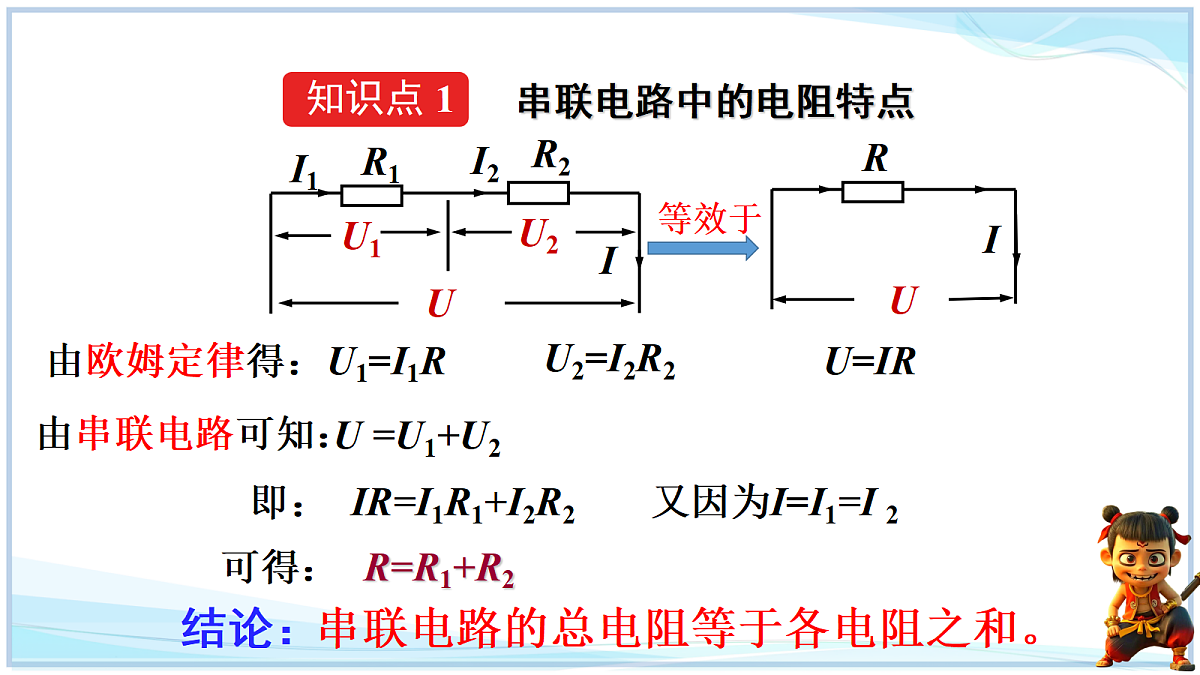

U =U1+U2
IR=I1R1+I2R2
串联电路的总电阻等于各电阻之和。
又因为I=I1=I 2

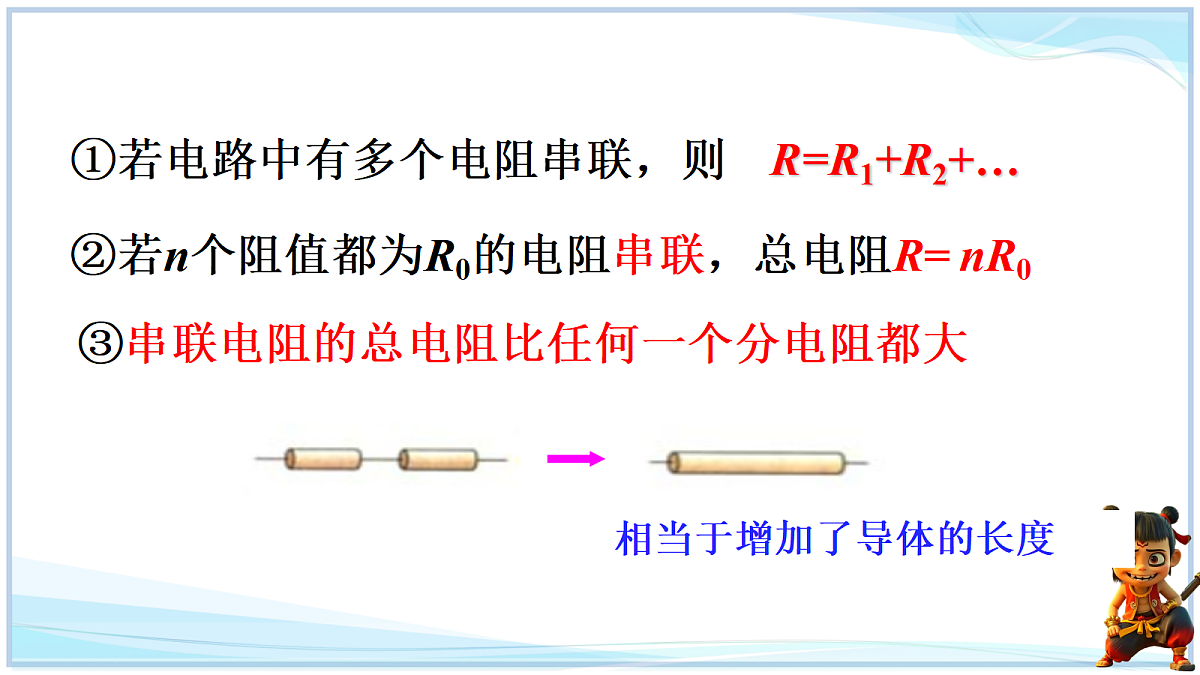

①若电路中有多个电阻串联，则
②若n个阻值都为R0的电阻串联，总电阻R=
③串联电阻的总电阻比任何一个分电阻都大
相当于增加了导体的长度

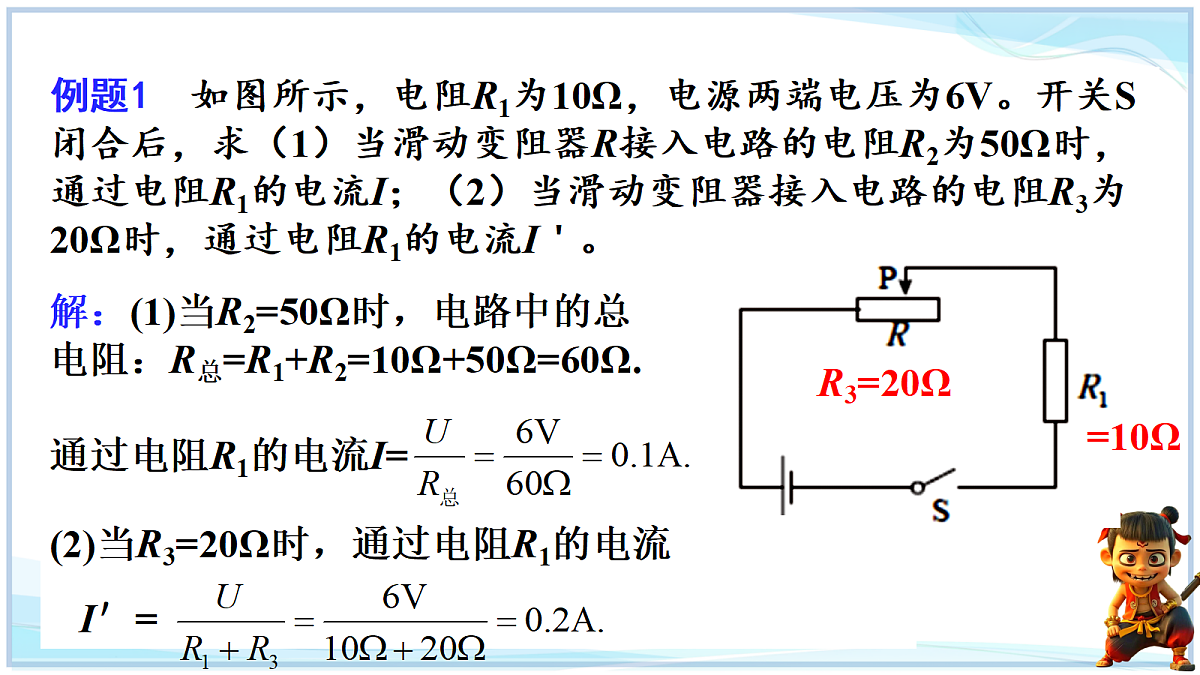

例题1 如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I＇。
解：(1)当R2=50Ω时，电路中的总电阻：R总=R1+R2=10Ω+50Ω=60Ω.通过电阻R1的电流I=
(2)当R3=20Ω时，通过电阻R1的电流 I＇=
1.交警使用的某型号酒精测试仪的工作原理如图 所示。电源电压恒为9V ，传感器电阻 R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为 0 时， R2的电阻为 80Ω。使用前要通过调零旋钮（即滑动变阻器 R1的滑片）对测试仪进行调零，此时电压表的示数为 8 V。求：（1）电压表的示数为8V 时，电流表的示数为多少？ （2）电压表的示数为8V 时，滑动变阻器 R1的电阻值为多少？ （3）调零后，R1的电阻保持不变.某驾驶员对着测试仪吹气 10s，若电流表的示数达到 0.3A ，表明驾驶员醉驾，此时电压表的示数为多少？
解：（1）电流表的示数：
R1的电阻：R1=R-R2=90Ω-80Ω=10Ω.
（3）R1的电压：U1＇=I＇R1=0.3A×10Ω=3V.
电压表的示数：U2＇=U-U1＇=9V-3V=6V.
由U1=I1R1、U2=I2R2、I1=I2可得：
U1:U2=R1:R2
串联电路中，各导体两端的电压比等于导体的电阻比。
滑动变阻器阻值减小时，分得电压减小，同时，定值电阻两端电压则增大。
2.在图所示的电路中,电源电压不变,开关闭合后,滑动变阻器的滑片向右移动时,三个电表示数的变化情况是(　　)A.A的示数变小,V1的示数不变,V2的示数变小B.A的示数变大,V1的示数变大,V2的示数变小C.A的示数变小,V1的示数不变,V2的示数变大D.A的示数变大,V1的示数变大,V2的示数变大
3. 如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如图所示，其中正确的是 (　　)
例题2 一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？应该_____联一个多大的电阻？
解：(方法一)UR=U-UL=4.5V-3.6V=0.9V
UR=U-UL=4.5V-3.6V=0.9V.
2.学了电阻的串联后，小涵归纳了以下结论，正确的是( )
又因为U=U1=U2
结论：并联电路的总电阻的倒数等于各电阻倒数之和。
①若电路中有多个电阻并联，则
并联电阻的总电阻比任何一个分电阻都小
相当于增加了导体的横截面积
4. 如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是（　　） A B C D
5. 教室中的日光灯全亮时与只亮一两只时相比，电阻要______（选填“大”或“小”），这是因为教室中的灯是_______（选填“串联”或“并联”）的连接方式，这种连接方式相当于增加了导体的___________。
例 有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）A．一定大于R B．一定等于R C．一定小于R D．以上结果都有可能
例 一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（　　） A．2R B．R C． D．
并联电路中，各支路的电流比等于电阻的倒数比。阻值大的支路分得的电流小。
例 在如图所示的电路中，闭合开关S，电流表A1、A2的示数之比为I1：I2=2：1，则电阻之比为R1：R2=________，电流表A1、A3的示数之比为I1：I3=_________。
知识点3 欧姆定律在串联电路中的应用
（1）当酒精气体浓度为0时，电压表、电流表的示数各为多少？
