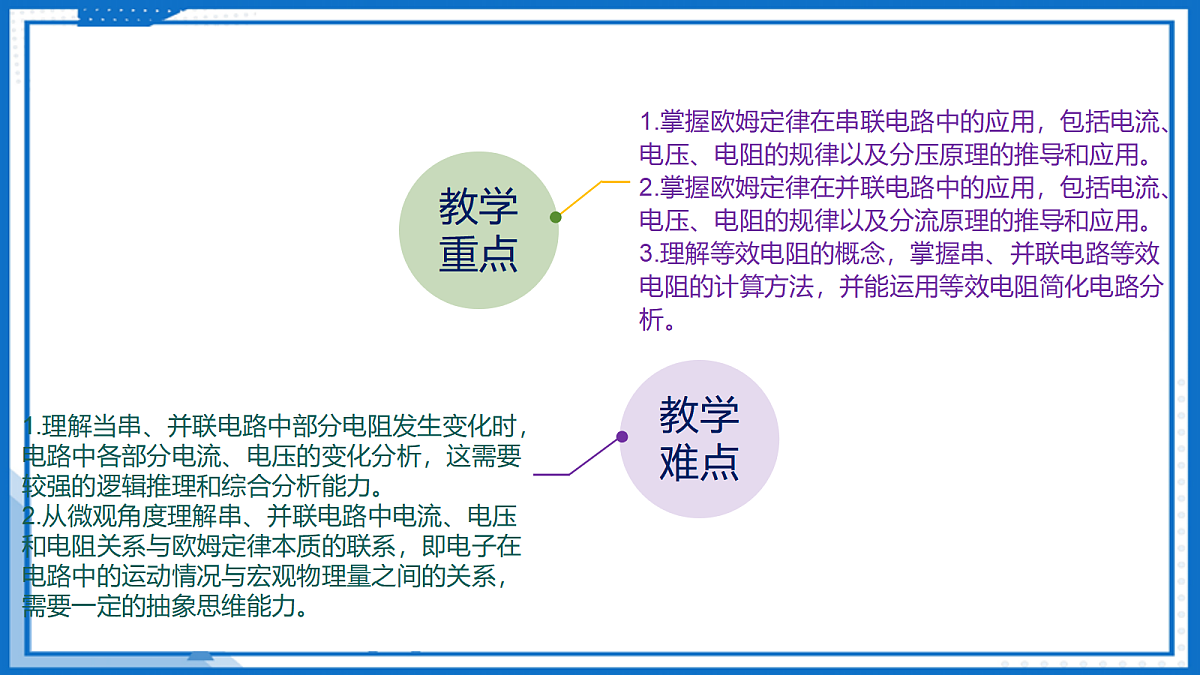

1.掌握欧姆定律在串联电路中的应用，包括电流、电压、电阻的规律以及分压原理的推导和应用。2.掌握欧姆定律在并联电路中的应用，包括电流、电压、电阻的规律以及分流原理的推导和应用。3.理解等效电阻的概念，掌握串、并联电路等效电阻的计算方法，并能运用等效电阻简化电路分析。
1.理解当串、并联电路中部分电阻发生变化时，电路中各部分电流、电压的变化分析，这需要较强的逻辑推理和综合分析能力。2.从微观角度理解串、并联电路中电流、电压和电阻关系与欧姆定律本质的联系，即电子在电路中的运动情况与宏观物理量之间的关系，需要一定的抽象思维能力。

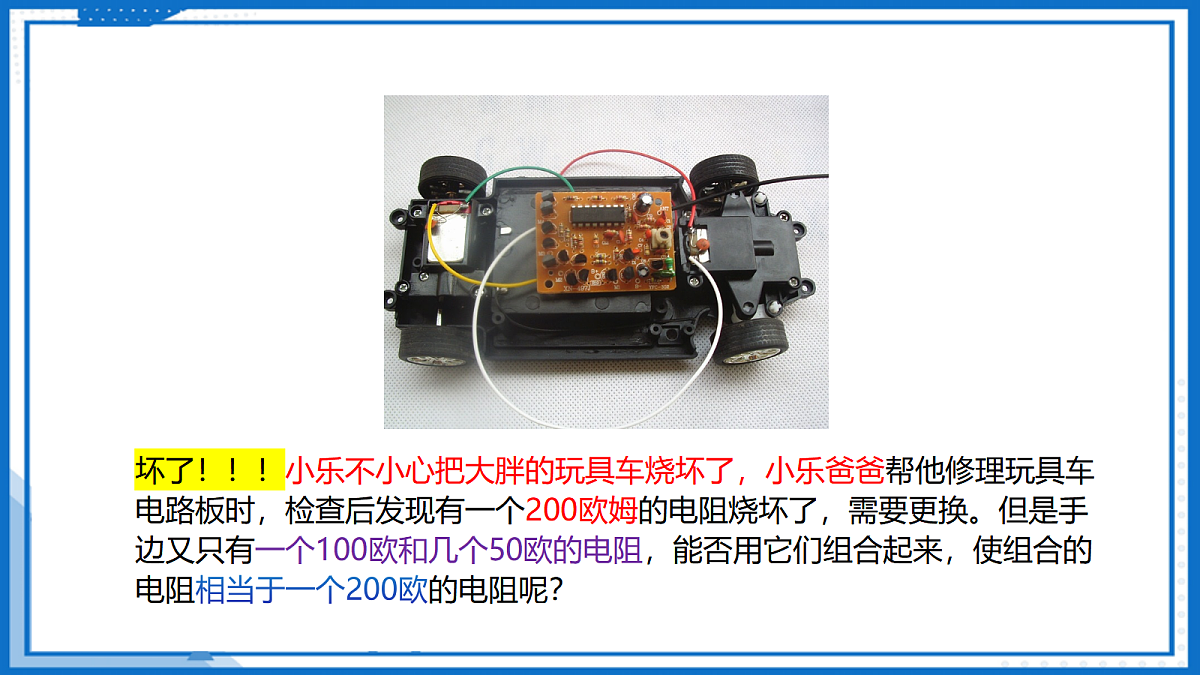

坏了！！！小乐不小心把大胖的玩具车烧坏了，小乐爸爸帮他修理玩具车电路板时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？
在前面我们学习了串并联电路中电压和电流的关系，那么他们的电阻有什么关系呢？

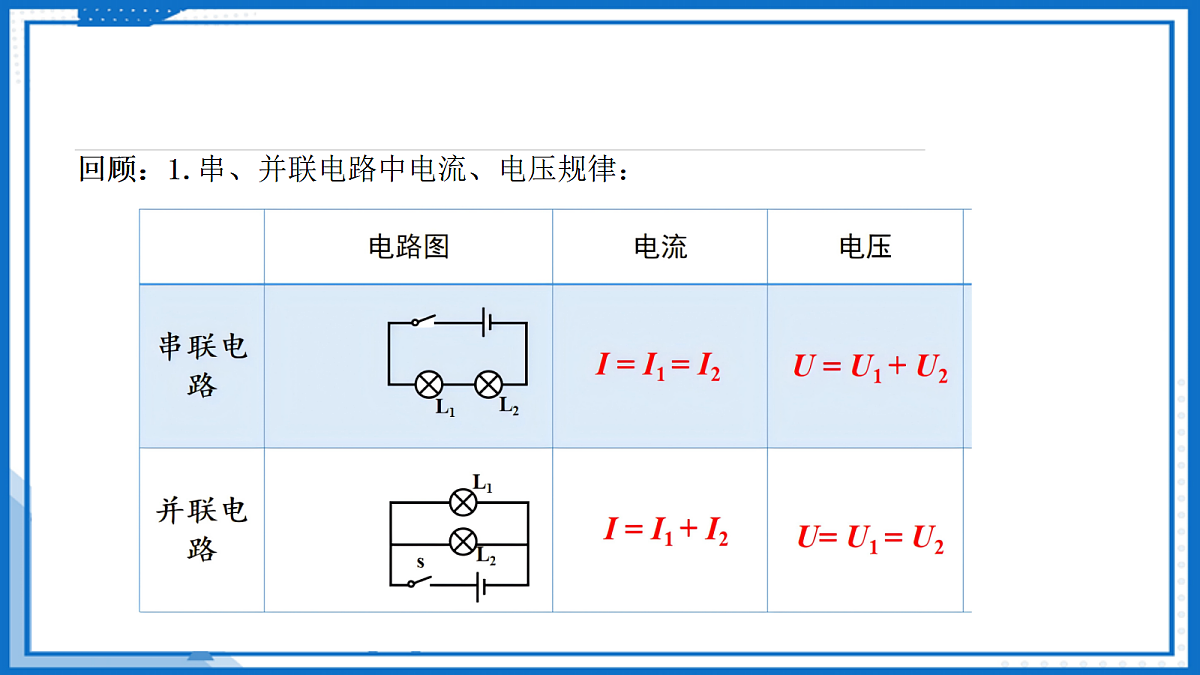

回顾：1.串、并联电路中电流、电压规律：

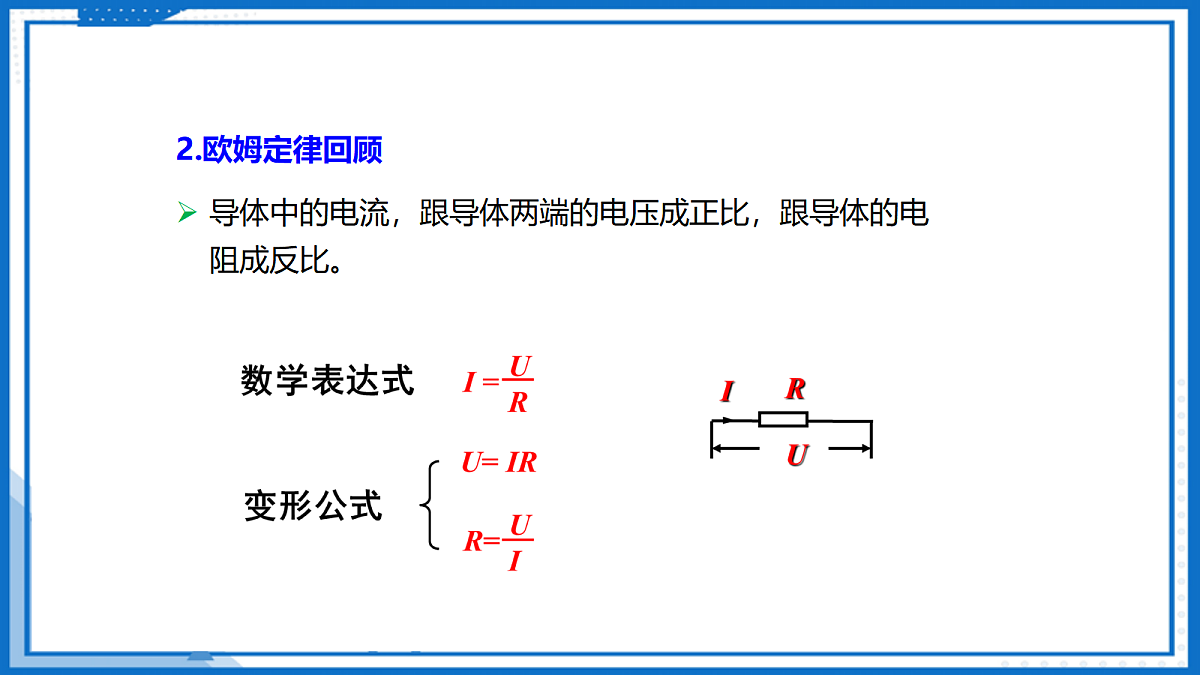

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

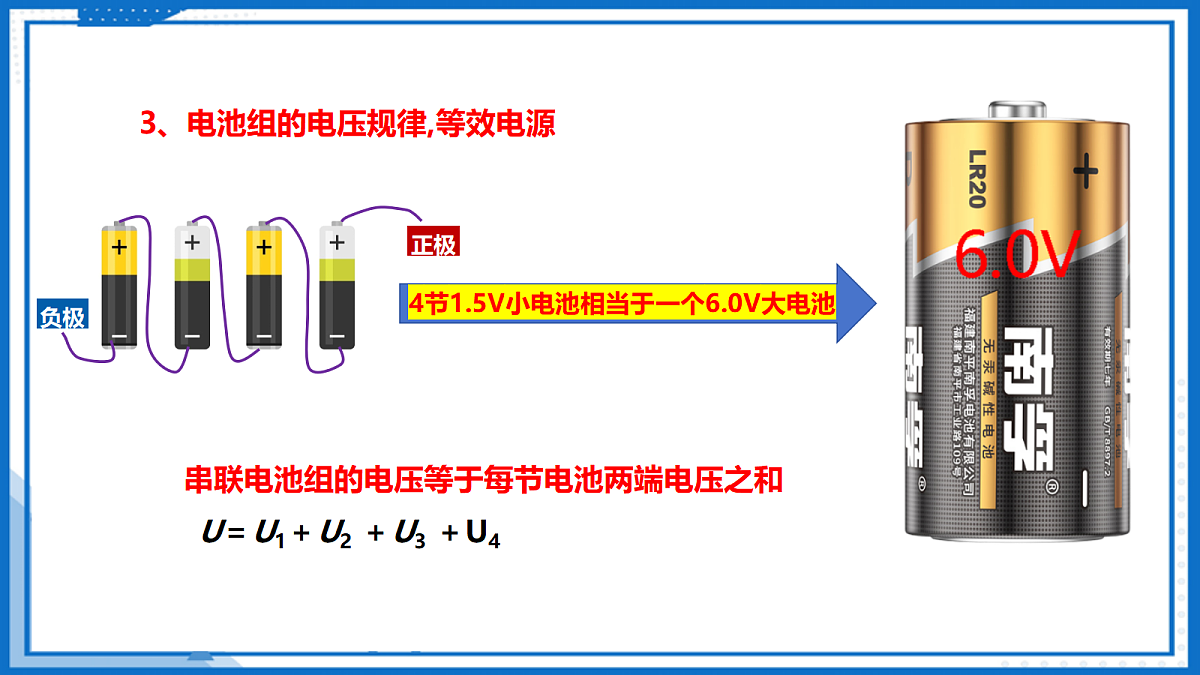

3、电池组的电压规律,等效电源
串联电池组的电压等于每节电池两端电压之和
U＝U1＋U2 ＋U3 ＋U4
1.观察甲乙两图，电压相同，电流也相同。
因为R1、R2是串联的，所以有U=U1+U2；I=I1=I2
将I1、I2、I 变形后得U1=I1R1，U2=I2R2，U=IR
代入电压规律得：IR=I1R1+I2R2由于I=I1=I2，所以R=R1+R2
结论：串联电路中，R=R1+R2
如上图所示，甲、乙两电路中，电压和电流均相同。对电路中的电流而言，乙图中的电阻R产生的效果与甲图中两个电阻R1和R2产生的效果相同，我们把电阻R叫做R1和R2的等效电阻，也叫总电阻。
那么，在研究复杂的串并联电路时，就可以借助等效电路、等效电阻等来求解。
结论：串联电路中，总电阻等于各串联电阻之和
串联电路中的等效电阻操作演示
并联电路中的电流、电压规律如下。
1.并联电路中的电流、电压规律回顾
2.由以下推导过程可得：并联电路的总电阻的倒数等于各电阻倒数之和。
并联电路中的等效电阻操作演示
3.并电路中的电阻特点如下。
三、串并联电路中电压、电流与电阻关系
由以下推导过程可得：串联电路中，各导体两端的电压比等于导体的电阻比。
1.串联电路中的分压特点
由以下推导过程可得：并联电路中，各支路的电流比等于电阻的倒数比。阻值大的支路分得的电流小。
2.并联电路中的分流特点
欧姆定律在串并联电路中的应用
欧姆定律在串联电路中的应用
欧姆定律在并联电路中的应用
并联电路中的等效电阻小于各并联电阻。
串联电路中的等效电阻大于各串联电阻。
1.基础性作业：完成教材课后习题中关于欧姆定律在串、并联电路应用的计算和分析题目，巩固课堂所学知识。
2.拓展性作业： 为了防止酒驾事故的出现，酒精检测仪被广泛应用， 查阅资料了解交警使用的酒精检测仪，画出内部电路等效电路图，并分析它的工作原理。
气敏电阻的阻值随酒精气体浓度的增大而减小
